O Esquema Elétrico e Hidráulico Hamm 3412 a 3520 (TIR-3) chega em PDF, com 76 páginas em inglês — abre no computador, no tablet ou no celular, direto na frente da máquina.
Destaques deste material
- Parte elétrica para toda a linha 3412 a 3520 na versão TIR-3 e parte hidráulica para os rolos 3516 a 3520.
- Circuitos de partida, fusíveis, parada de emergência, freio de estacionamento e alavanca multifunção.
- Hidráulica de tração nas duas versões: comando elétrico HAMMtronic e comando hidráulico.
- Lista de componentes com código Hamm: motor Deutz BF6M 2012 C de 147 kW, bomba tandem, motor de vibração A2FM45, unidade de direção LAGC 630.
- Dimensões dos cilindros: liso ø1500 × 2140 mm e pé-de-carneiro ø1600 × 2220 mm.
Dados técnicos
- Motor: Deutz BF6M 2012 C, 147 kW a 2300 rpm
- Cilindro liso (3516): ø1500 × 2140 mm
- Cilindro pé-de-carneiro (3518 P a 3520 P): ø1600 × 2220 mm
- Pneus (3516): 20.5/R25 XTL
- Desenho hidráulico: 02069545, revisão 03 (3516 a 3520, 4 folhas)
Sistemas e circuitos cobertos

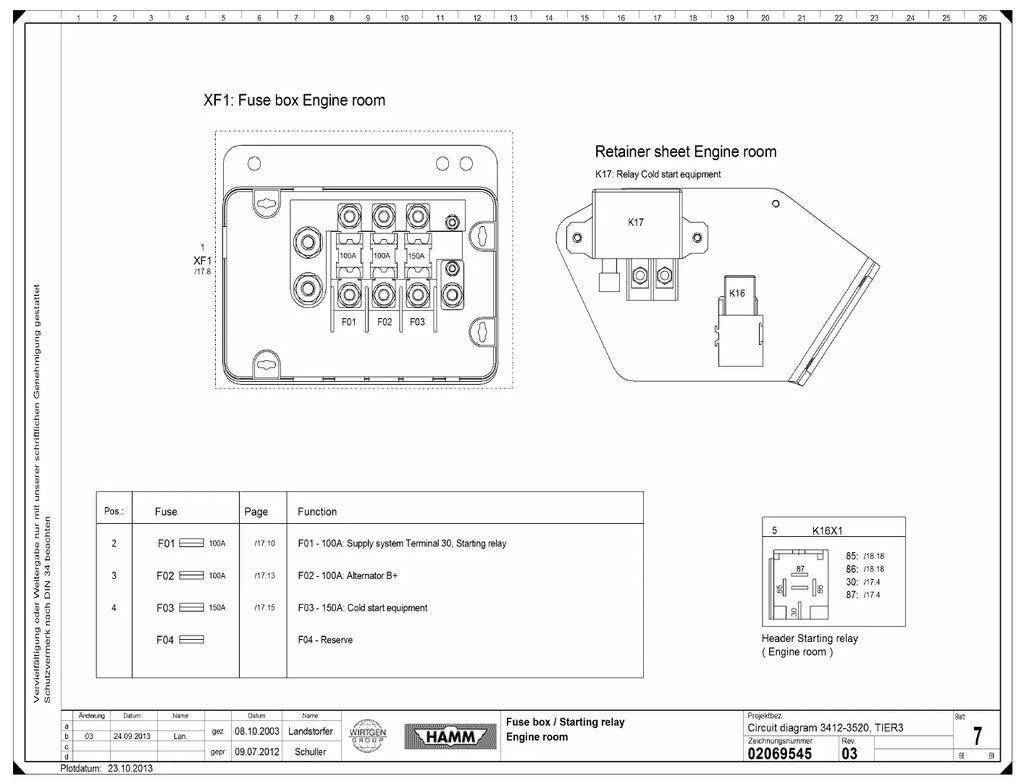

- Caixa de fusíveis e relé de partida do compartimento do motor
- Parada de emergência e freio de estacionamento

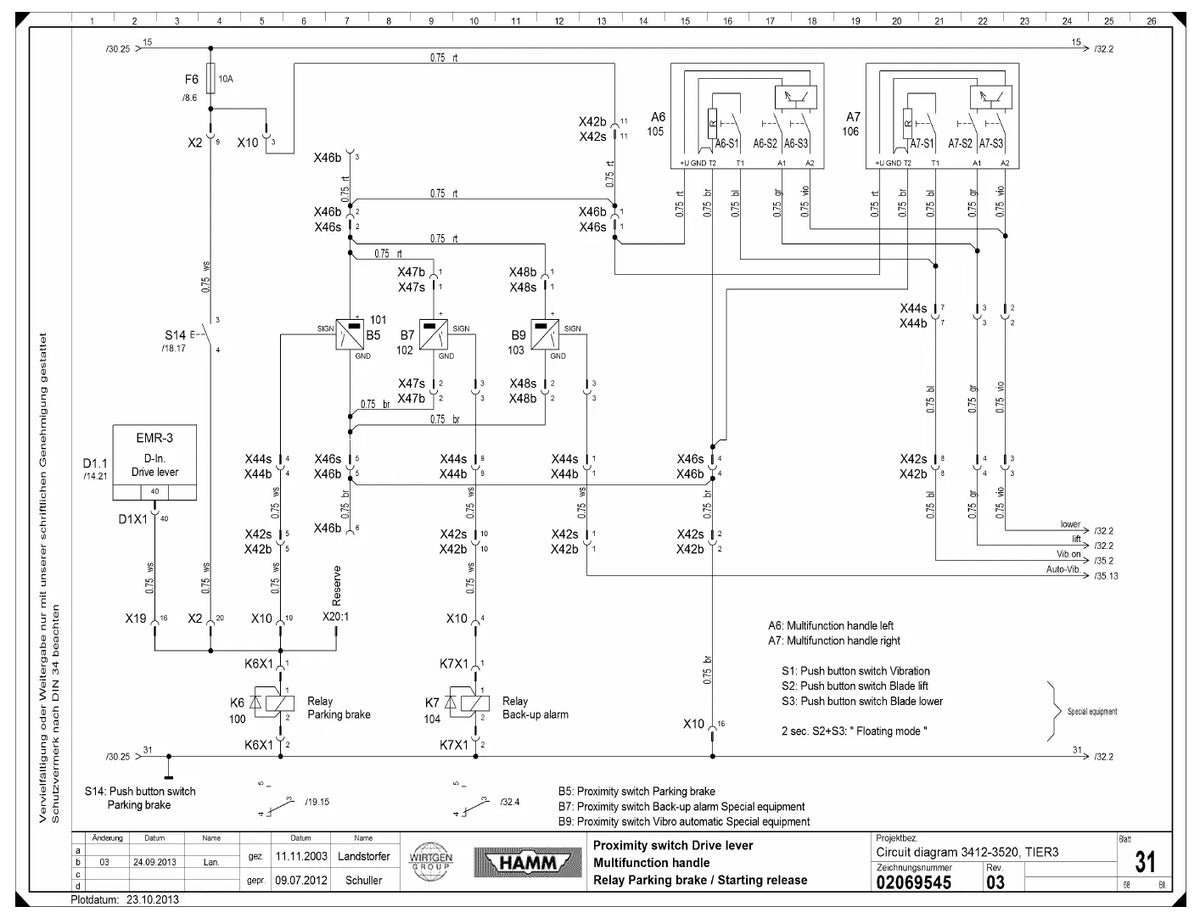

- Alavanca multifunção e relés do freio de estacionamento

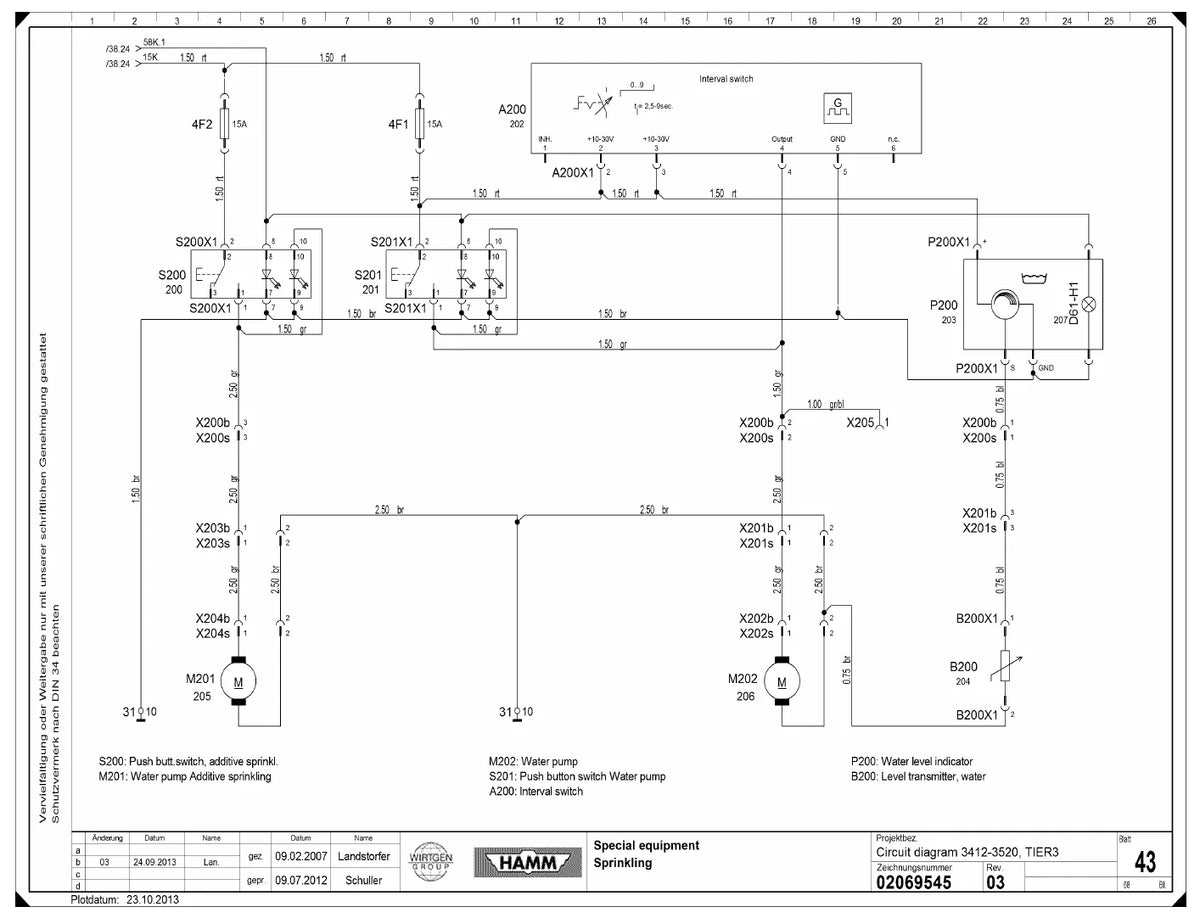

- Equipamentos especiais e aspersão
- Hidráulica de tração com comando elétrico HAMMtronic
- Hidráulica de tração com comando hidráulico
- Circuito de vibração — cilindro liso e pé-de-carneiro
- Direção hidráulica (unidade LAGC 630)
- Lâmina frontal opcional
- Legenda dos componentes hidráulicos
Por que vale a pena
- Acelera o diagnóstico elétrico: sensores, relés, fusíveis e conectores aparecem no contexto do circuito.
- Você segue o fio pelo desenho em vez de adivinhar: cada circuito traz a identificação dos componentes e das conexões.
- Dá para imprimir só a folha do circuito com defeito e levar para a máquina.
Para quem é
Eletricistas e mecânicos hidráulicos que atendem rolos compactadores Hamm da série 3000.
Perguntas frequentes
Para qual máquina é este material?
Para Hamm 3412 a 3520 (TIR-3). Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em inglês. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Dá para pesquisar palavras no PDF?
As páginas são imagens, então a busca por texto pode não funcionar: a navegação é pelas figuras e pelos títulos das folhas.
Como é a entrega?
Digital: você recebe o link do PDF por e-mail ou WhatsApp assim que o pagamento é confirmado.
Perdi o arquivo, e agora?
É só chamar no WhatsApp com o número do pedido: o reenvio é gratuito.
