Marca: John Deere
Modelo(s) atendido(s): 1270E e 1470E IT4
Tipo de equipamento: Harvester florestal
Documento: Esquema Elétrico
Referência: F678198 / F687138 - C0, COPYRIGHT © 2008 Deere & Company (Worldwide Construction and Forestry Division, publicado na Finlândia)
Páginas: 116
Idioma: Português
Formato: PDF pesquisável
O Esquema Elétrico John Deere 1270E e 1470E IT4 é o documento técnico oficial em PDF, com 116 páginas em Português, para harvester florestal John Deere. Documento oficial John Deere de Esquemas Eletrônicos (diagramas elétricos) do harvester florestal 1270E/1470E IT4, em português. Reúne 33 esquemas da máquina base (F678198) e 16 esquemas da cabine, com explicação do sistema de leitura por coordenadas e tabelas de identificação de todos os componentes elétricos e eletrônicos: fusíveis e suas amperagens, relés, sensores, joysticks, teclados, controladores (cabine, estrutura, lança), barramento CAN, iluminação, HVAC, câmeras, computador de bordo e os solenoides hidráulicos de lança, nivelamento, direção e freios. Cada item traz descrição, posição em coordenadas e localização física na máquina, além de conectores com número de pinos.
Destaques deste material
33 esquemas elétricos da máquina base (F678198) + 16 esquemas específicos da cabine, com sistema completo de coordenadas coluna/linha para localizar cada componente

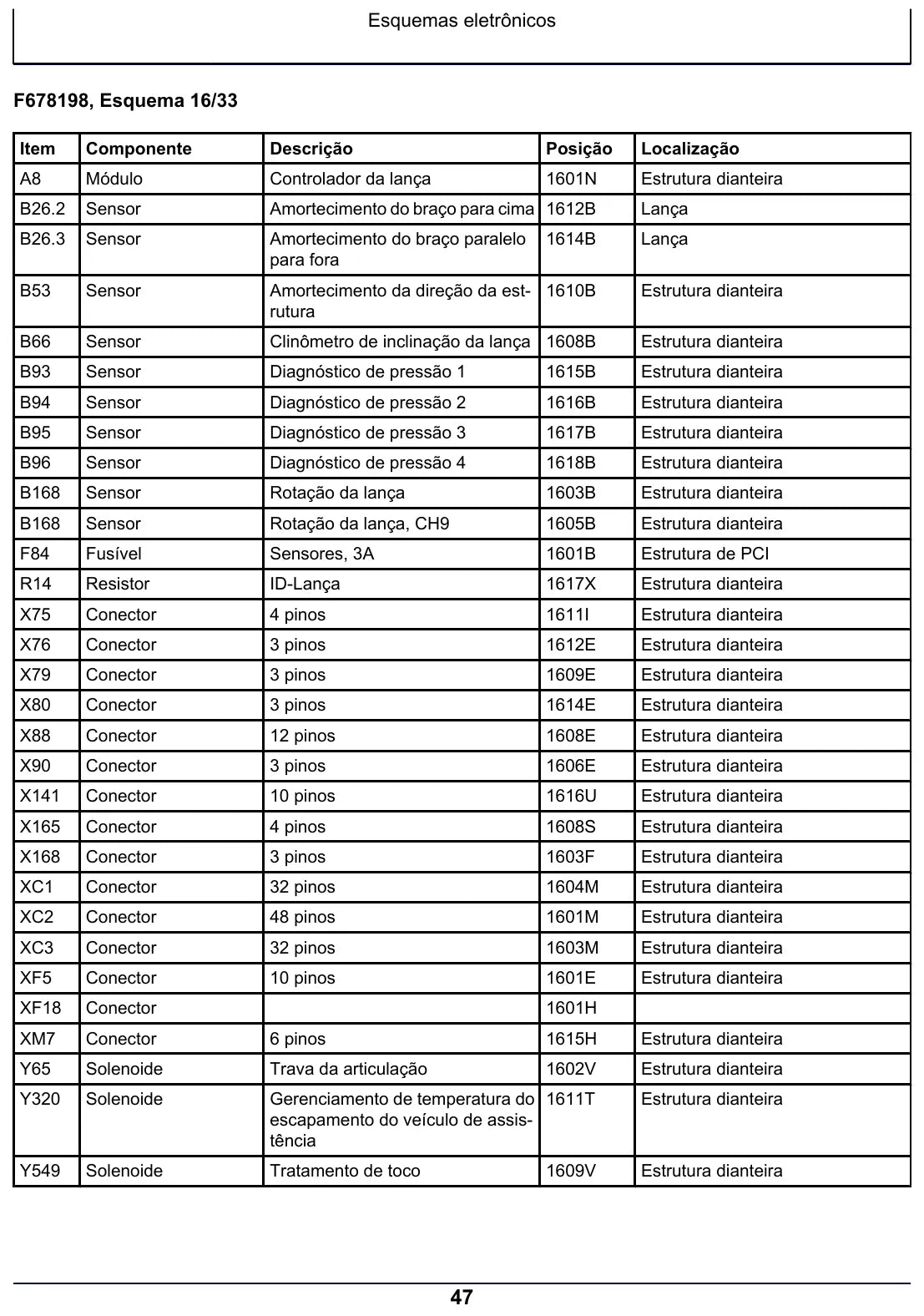

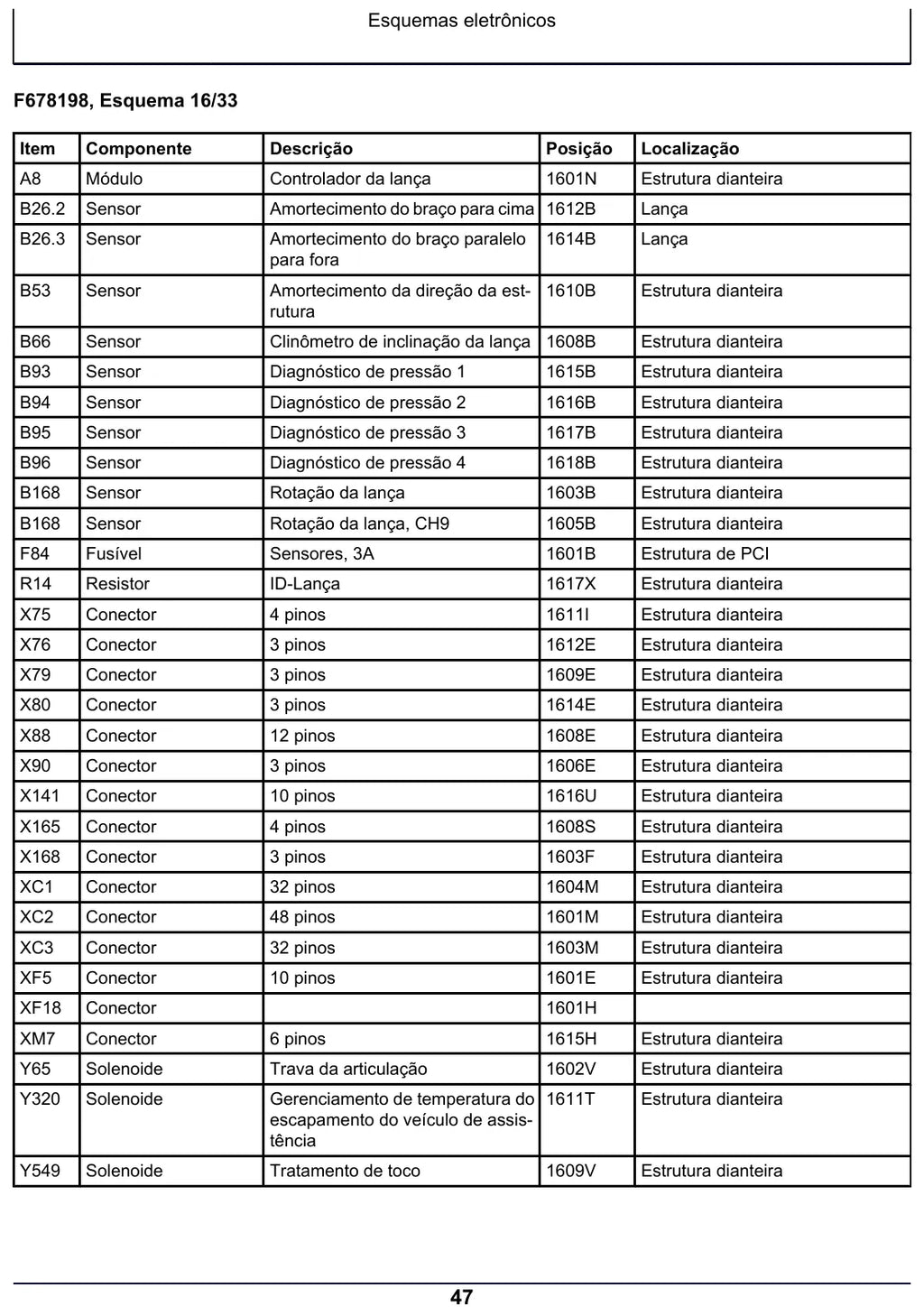

Tabelas de identificação item a item: fusíveis (com amperagem), relés, sensores, solenoides, conectores com número de pinos e localização física exata (cabine, PCI, estrutura dianteira/traseira, motor)
Pinagem detalhada de conectores (X, XB, XE, XF, XR, XH etc.) indicando quantidade de pinos e posição
Localização de componentes por área da máquina (chave geral, tanque hidráulico, teto da cabine, assento, lança)
Diagramas dos solenoides hidráulicos: movimentos da lança/braço, nivelamento, rotação e freio da cabine, direção da estrutura
Apêndice com conexão interna do sistema HVAC (ar-condicionado e aquecimento)
O que este documento cobre
1. Explicações do diagrama de ligações (como ler colunas, linhas, referências, terminais de massa, números de circuito e símbolos)

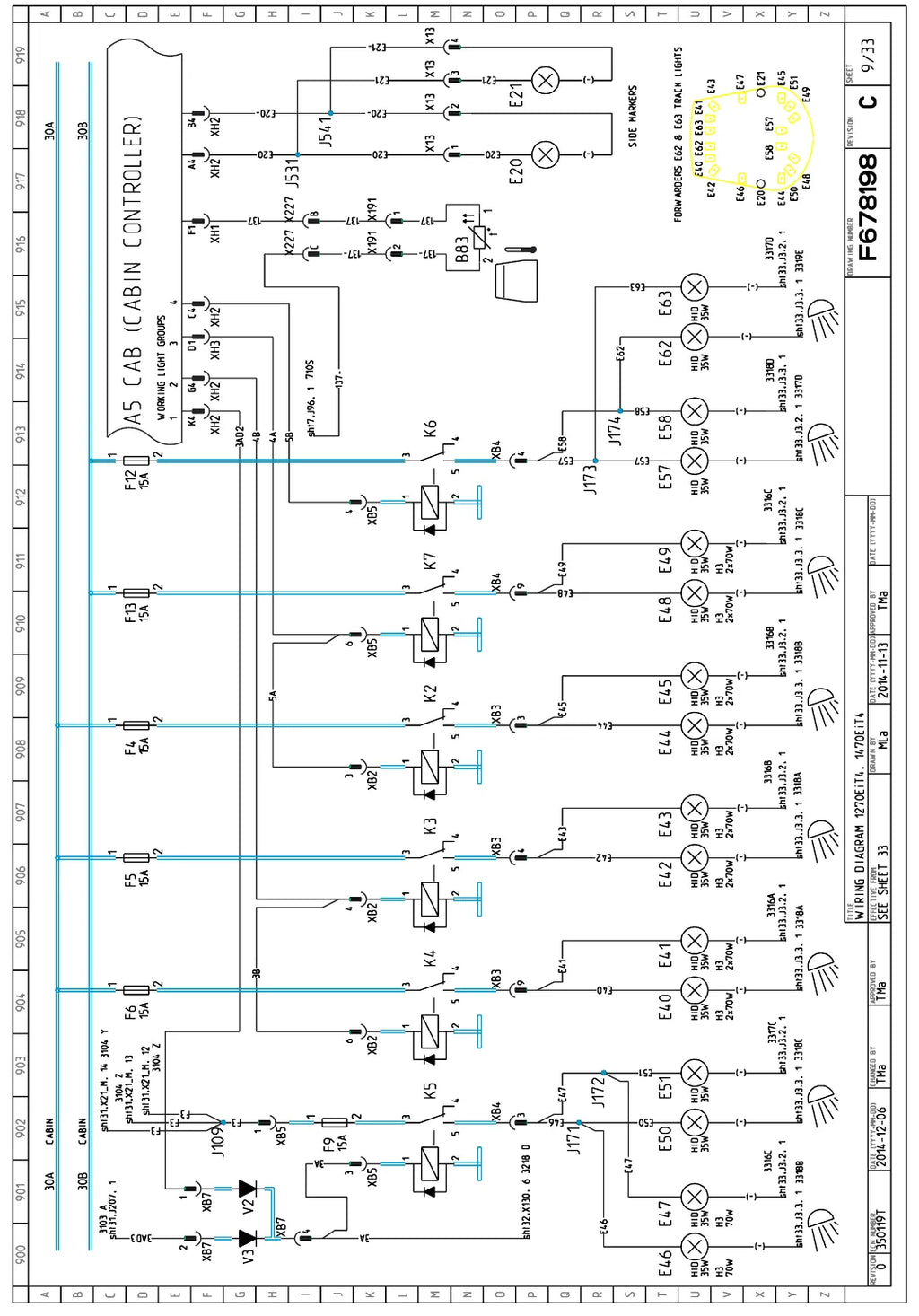

2. Esquema F678198 1a-1b/33 - Fusíveis principais, chave geral, chave de ignição, motor de arranque, baterias e relés de partida
3. Esquema 2/33 - Rádio, antena, alto-falantes, conversores 12V/24V e tomada de alimentação
4. Esquema 3/33 - HVAC (ar-condicionado/aquecimento), preaquecedor do motor, bomba de água e sensores de temperatura
5. Esquema 4/33 - Computador de bordo (PC), câmeras dianteira/traseira, impressora, hub USB e conversor USB-RS232
6. Esquema 5/33 - Barramento CAN, resistores terminadores e conectores de programação da ECU
7. Esquema 6/33 - Joysticks (esquerdo, direito, direção, inclinação da lança) e teclados da cabine
8. Esquema 7a-7b/33 - Limpadores e lavadores de para-brisa e janelas, controlador de cabine
9. Esquema 8/33 - Controlador de cabine, luzes internas, freio de estacionamento, escada, alarmes e indicadores
10. Esquema 9a-9b/33 - Luzes de trabalho do teto da cabine, luzes delimitadoras e relés de iluminação
11. Esquema 10/33 - Assento (compressor, aquecimento), horímetro, lubrificação centralizada e acessórios
12. Esquema 11a-12b/33 - Controlador de estrutura, faróis, pisca-piscas, luzes de freio/estacionamento, buzina e luzes de trabalho da lança
13. Esquema 13-15/33 - Sensores de pressão, escada, inclinação; solenoides de freio, nivelamento, rotação de cabine, direção e movimentos da lança/braço
14. Esquemas 16-33/33 - Demais circuitos da estrutura e sistema hidráulico elétrico
15. Cabine, esquemas 1-16/16 e Apêndice: Conexão interna de HVAC
Por que vale a pena
Reúne em um único PDF pesquisável os procedimentos, valores de fábrica e diagramas oficiais para diagnóstico e reparo, economizando horas de serviço e evitando trocas desnecessárias.
Para quem é
Técnicos eletricistas e mecânicos de manutenção florestal, oficinas e concessionárias John Deere que precisam rastrear circuitos, identificar fusíveis/relés/conectores e diagnosticar falhas elétricas nos harvesters 1270E e 1470E IT4.
Perguntas frequentes
O material serve para qual modelo? Cobre especificamente 1270E e 1470E IT4. Confira o modelo/nº de série da sua máquina antes de comprar.
Em qual idioma está o documento? Português. Os dados técnicos (números de peça, códigos e diagramas) são universais.
Como recebo o material? Envio imediato por e-mail ou WhatsApp após a confirmação do pagamento.
O arquivo é editável ou só leitura? É um PDF pesquisável, ideal para localizar seções, códigos e valores rapidamente.
