Descrição
Especificações
Este PDF traz o esquema elétrico completo do Ford Taurus 1998: são 72 diagramas em português, organizados por circuito — injeção eletrônica, ar-condicionado, freios ABS, airbag e painel de instrumentos. São 73 páginas, com legendas em português e os códigos de cor dos fios mantidos como no chicote.
Destaques deste material

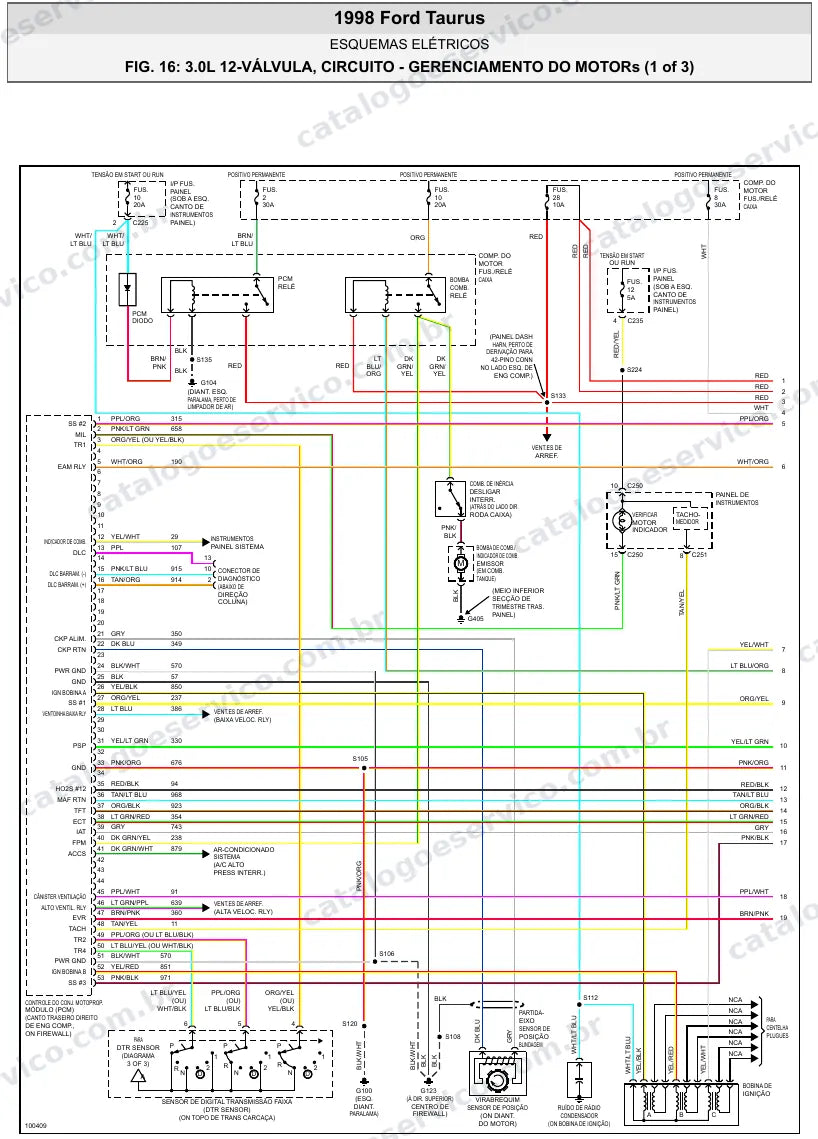

- Gerenciamento do motor para 3.0 e 3.4 SHO: 12 diagramas só da parte de injeção e ignição.
- Os circuitos maiores vêm divididos em folhas numeradas (1 de 3, 2 de 3…), sem amontoar fios numa página só.
- Cada circuito mostra fusível e amperagem, relés, conectores com número de pino e pontos de massa com a posição no veículo.
- Linhas de dados entre os módulos em 1 diagrama, útil para investigar falha de comunicação entre módulos.
- Códigos de cor dos fios (BLK, WHT, GRN…) e numeração de terminais iguais aos do chicote, para conferir direto no carro.
Sistemas cobertos
- Injeção eletrônica (gerenciamento do motor) — 12 diagramas
- Faróis e iluminação externa — 10 diagramas
- Alimentação, massas e fusíveis — 6 diagramas

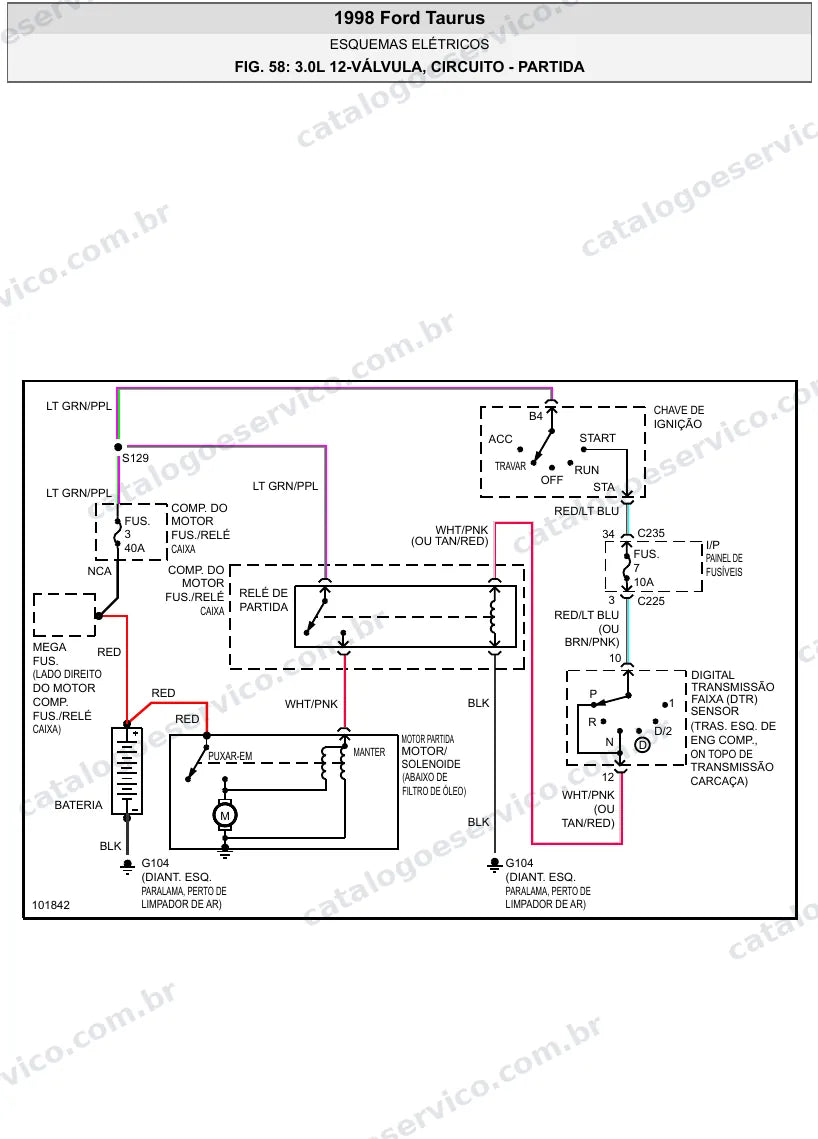

- Partida e carga — 6 diagramas
- Câmbio automático — 5 diagramas
- Direção elétrica — 4 diagramas
- Painel de instrumentos — 4 diagramas
- Ar-condicionado — 3 diagramas
- Porta-malas, tampa traseira e portinhola — 3 diagramas
- Buzina e avisos sonoros — 2 diagramas
- Vidros, travas e retrovisores elétricos — 2 diagramas
- Limpador e lavador — 2 diagramas
- Freios ABS e controle de estabilidade — 1 diagrama
- Imobilizador e antifurto — 1 diagrama
Por que vale a pena
- Instalação de acessórios sem adivinhação: alarme, som, câmera de ré, rastreador e luzes auxiliares entram no fio certo.
- Menos risco de queimar módulo: antes de encostar a ponta de prova, você sabe qual pino é alimentação, massa ou sinal.
- Textos e legendas em português, com os códigos de cor dos fios e a numeração dos conectores iguais aos do chicote.
- Um arquivo só para o carro inteiro: motor, conforto, iluminação e segurança ficam no mesmo PDF, separados por sistema.
Para quem é
- Oficinas mecânicas que atendem importados e querem o esquema elétrico completo à mão.
- Proprietários e entusiastas que fazem a própria manutenção elétrica.
- Instaladores de som, alarme, rastreador e acessórios.
Perguntas frequentes
Serve para o carro vendido no Brasil?
Os diagramas são da versão norte-americana do Ford Taurus, com as motorizações 3.0 e 3.4 SHO. Se o seu carro tem um desses motores, a parte de injeção corresponde; se for um motor que não está na lista (por exemplo, uma versão flex nacional), a injeção será diferente.
Qual ano devo escolher?
O documento é a edição do ano-modelo 1998. As opções de ano servem para você indicar o ano do seu carro dentro da mesma geração (1996 a 1999); o arquivo entregue é o mesmo. Reestilizações no meio da geração podem mudar alguns circuitos, então use a lista de motorizações acima como referência.
As cores dos fios estão em português?
Os códigos de cor ficam como no chicote, para bater com o que você vê no carro: BLK = preto, WHT = branco, RED = vermelho, GRN = verde, BLU = azul, YEL = amarelo, BRN = marrom, GRY = cinza, ORG = laranja, PNK = rosa, PPL/VIO = roxo, TAN = bege; LT = claro e DK = escuro (ex.: LT GRN = verde-claro).
Recebo nota fiscal?
Sim, a loja emite nota fiscal da compra.
Posso abrir o arquivo em mais de um aparelho?
Sim. Você pode usar o PDF no computador, no tablet e no celular.
