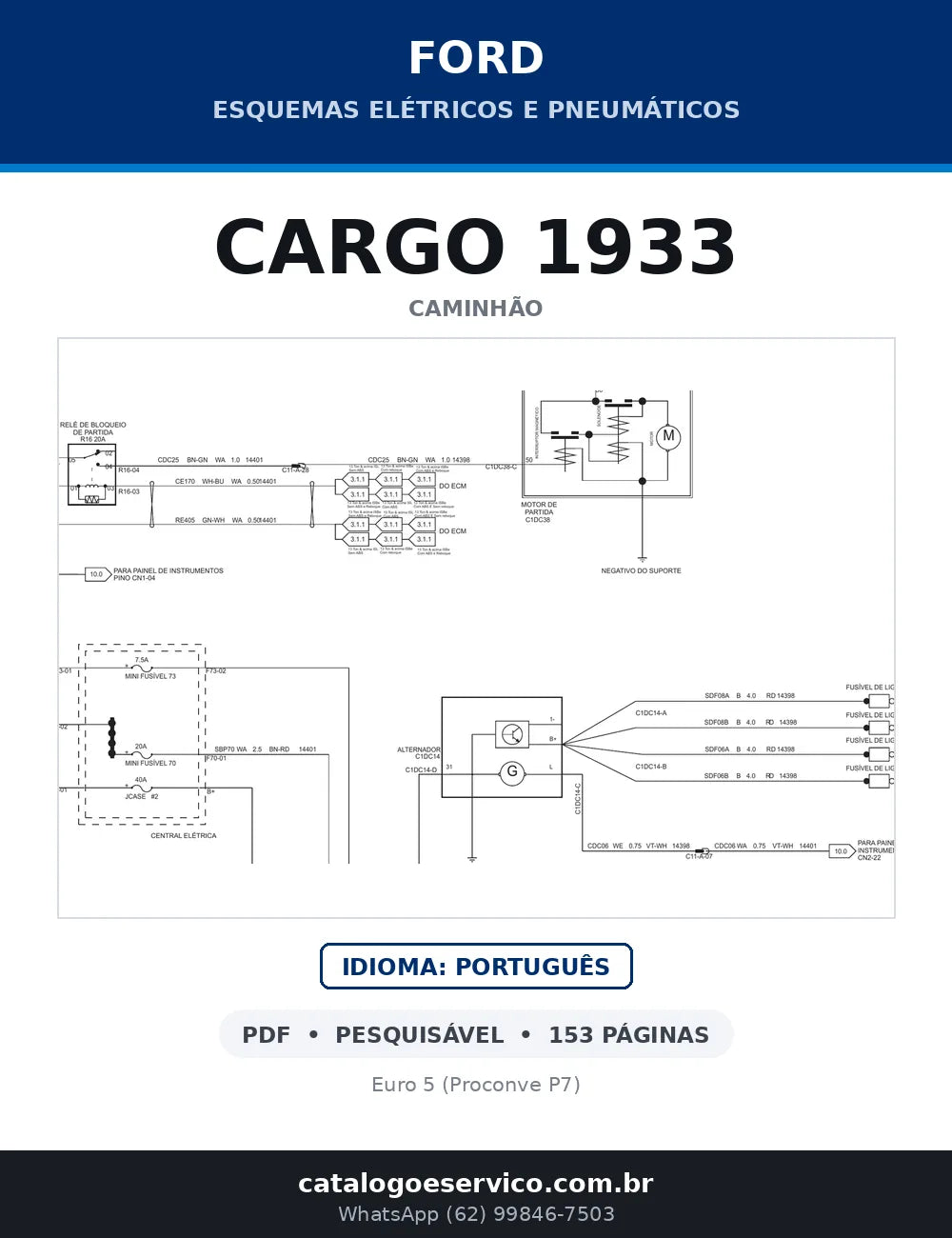

Esquema Elétrico Ford Cargo 1933 — documento técnico em PDF com 153 páginas em português, cobrindo os circuitos deste modelo (Euro 5 (Proconve P7)). Montado para bancada: 153 páginas do Ford Cargo 1933 com marcador em cada sistema, para achar o circuito em segundos em vez de folhear manual inteiro atrás de uma folha.
Circuitos desenhados neste material
Retirados do próprio índice do arquivo do Ford Cargo 1933:
- Controle do motor
- Elevação do segundo eixo traseiro
- Luzes de estacionamento
- Buzina
- Luzes de freio
- Conversor de tensão 24V/12V
- Faróis
- Módulo ABS
- Carga e partida
- Controle de climatização
- Vidros
- Acendedor de cigarros
- Limpador e lavador do para-brisa
- Rádio
- Luzes de direção e emergência
- Conector do ABS do reboque
A lista completa dentro do arquivo passa de 20 itens identificados um a um.
Folhas específicas do Ford Cargo 1933: Transmissão — são circuitos que só existem em determinadas configurações e que vêm identificados no material.
Destaques deste material
- Esquema elétrico - transmissão manual (43 páginas) — o desenho elétrico de cada subsistema, com numeração de fio e de pino.
- Esquema elétrico - transmissão automatizada Eaton (38 páginas) — as folhas de esquema elétrico organizadas por subsistema do caminhão.
- Esquema elétrico - veículos especiais (ICA) (40 páginas) — as folhas de esquema elétrico organizadas por subsistema do caminhão.
- Circuito pneumático - sistema de ar (1 página) — o desenho do circuito de ar dos freios.
- Circuito pneumático - versão 1933T (1 página) — o circuito pneumático completo do freio deste chassi.
- Circuito pneumático - 1933T automatizado (1 página) — o esquema do sistema de ar, com reservatórios e válvulas.
- Vistas dos conectores (25 páginas) — o desenho dos conectores vistos de frente, pino a pino — o que evita erro de leitura.
- Desenhos dimensionais do modelo (2 páginas) — os desenhos dimensionais em milímetros, com balanço dianteiro e traseiro.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 153 páginas divididas em 9 seções, sendo a maior delas "Esquema elétrico - transmissão manual", com 43 páginas.
O que vem dentro do arquivo
- Esquema elétrico - transmissão manual — 43 páginas
- Esquema elétrico - transmissão automatizada Eaton — 38 páginas
- Esquema elétrico - veículos especiais (ICA) — 40 páginas
- Circuito pneumático - sistema de ar — 1 página
- Circuito pneumático - versão 1933T — 1 página
- Circuito pneumático - 1933T automatizado — 1 página
- Vistas dos conectores — 25 páginas
- Desenhos dimensionais do modelo — 2 páginas
- Especificações e tabelas deste modelo — 1 página
O que você ganha com ele
- Economiza o tempo que hoje se perde ligando para colega perguntando "de que cor é esse fio?".
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Um único arquivo resolve consulta em campo, no pátio e na bancada.
- Material organizado por sistema, com marcadores — não é um monte de página solta.
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
Para quem é
- Eletricista de caminhão e auto elétrica
- Instalador de rastreador, tacógrafo e acessório 24V
- Auto elétrica que atende frota agregada
- Retífica e oficina de motor diesel
- Loja de peças que precisa conferir aplicação por chassi
Perguntas frequentes
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Tem a numeração dos pinos dos conectores?
Sim. Os conectores aparecem identificados com a numeração usada no chicote do veículo.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de fio e de pino.
Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.
Serve para o meu ano de fabricação?
O material é da geração Euro 5 (Proconve P7). Confira o modelo antes de comprar — na dúvida, chame no WhatsApp com o chassi em mãos que a gente confere junto.
