Esquema Elétrico Ford Cargo 1319 — documento técnico em PDF com 137 páginas em português, cobrindo os circuitos deste modelo (Euro 5 – edição 2013). Se você já perdeu uma tarde procurando de onde sai um fio no Ford Cargo 1319, este é o material que resolve. Ele traz o traçado completo, os pontos de massa e a numeração real do chicote.
Ficha técnica do Ford Cargo 1319 (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Destaques deste material
- Especificações técnicas do modelo (4 páginas) — os dados de fábrica deste chassi: motorização, transmissão, eixos e capacidades.
- Sistema elétrico - instalação, fusíveis e relés (49 páginas) — como puxar energia com segurança: pontos de tomada, fusíveis, relés e aterramento.

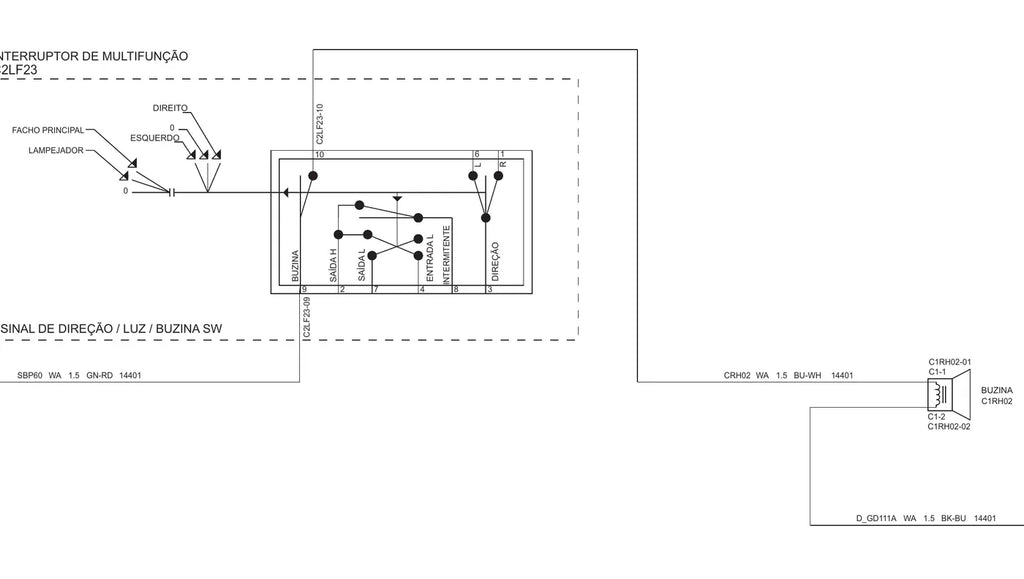

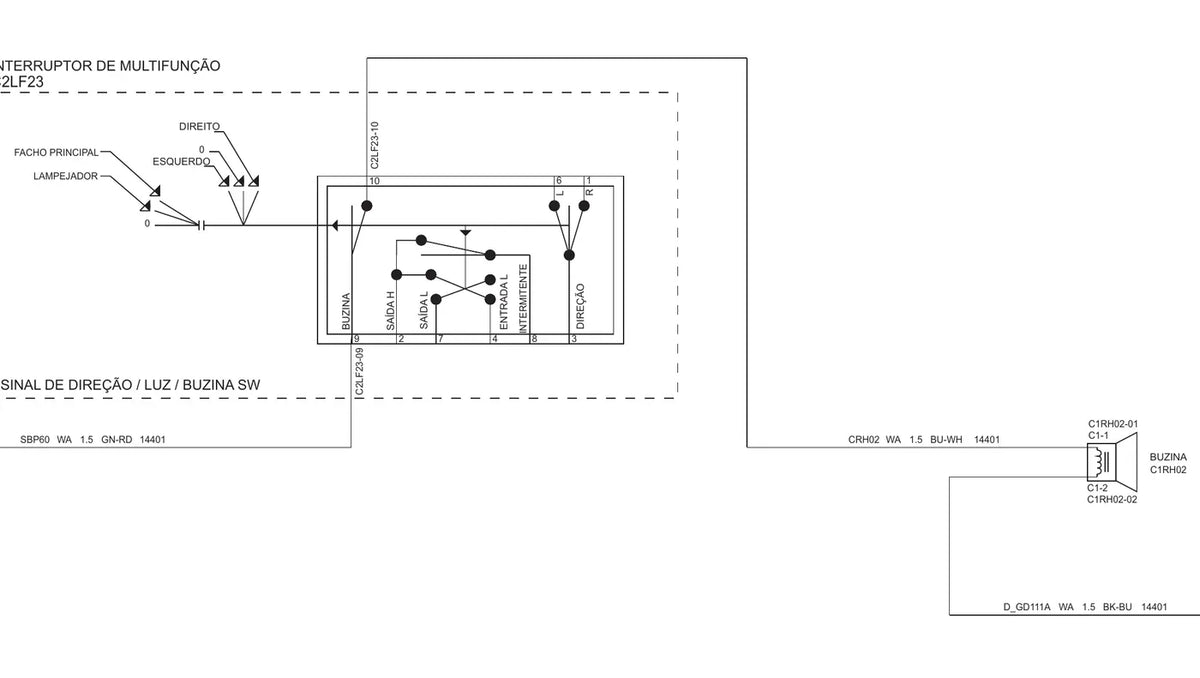

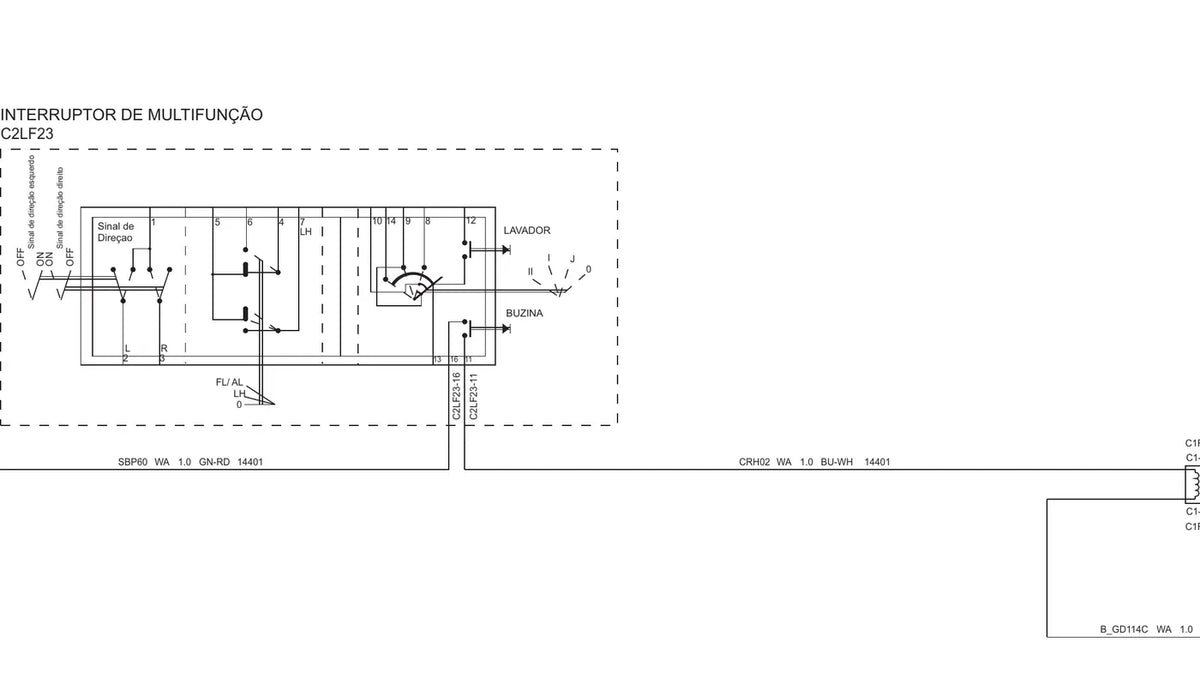

- Diagramas elétricos (60 páginas) — o desenho de cada circuito, com bitola, cor do fio e número de conector.
- Circuitos pneumáticos de freio (3 páginas) — o circuito pneumático de freio desenhado, com as válvulas identificadas.
- Sistema de freios (18 páginas) — informações de freio: LSV, distribuição de ar e cuidados no retrabalho da tubulação.
- Desenhos dimensionais do modelo (2 páginas) — as cotas do chassi por entre-eixo, úteis para quem vai encarroçar.
- Seleção feita pela motorização Cummins ISB4.5 186 cv P7: as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 137 páginas divididas em 6 seções, sendo a maior delas "Diagramas elétricos", com 60 páginas.
O que este material cobre
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 49 páginas
- Diagramas elétricos — 60 páginas
- Circuitos pneumáticos de freio — 3 páginas
- Sistema de freios — 18 páginas
- Desenhos dimensionais do modelo — 2 páginas
Por que vale a pena
- Serve de referência para treinar o ajudante sem arriscar o chicote do caminhão.
- Um único arquivo resolve consulta em campo, no pátio e na bancada.
- Os pontos de massa estão localizados — que é onde mora boa parte dos defeitos intermitentes.
- Material organizado por sistema, com marcadores — não é um monte de página solta.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
Indicado para
- Instalador de rastreador, tacógrafo e acessório 24V
- Borracharia e oficina de freio que mexe na tubulação de ar
- Eletricista de caminhão e auto elétrica
- Auto elétrica que atende frota agregada
- Frotista e manutenção própria
Perguntas frequentes
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de fio e de pino.
Cobre a parte de motor eletrônico?
Cobre o lado elétrico do motor: chicote, sensores, atuadores e módulo, do jeito que aparece no esquema de fábrica.
O material tem marcadores para navegar?
Tem. O PDF abre com índice lateral, então você pula direto para a seção que interessa.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
Garantias e suporte
Download liberado na hora, assim que o pagamento é aprovado. Ficou em dúvida se este é o arquivo certo para o seu chassi? Fale com a gente pelo WhatsApp (62) 99846-7503 ou por contato@catalogoeservico.com.br — respondemos com o modelo em mãos.
