O Esquema Elétrico Dynapac CP224 é o documento técnico em PDF, com 15 páginas em inglês e sueco, pronto para consulta na oficina e para imprimir só as folhas que você for usar.
Destaques deste material
- Esquema elétrico do rolo de pneus Dynapac CP224 versão C3A, desenho 397030 revisão B, em 15 folhas.
- Rede CAN-Bus completa: J1939 entre ECM do motor e ECU de powertrain, e CANopen para a tomada de serviço.
- ECU mestre, unidade de E/S e display com alimentação, partida e sinal da chave de ignição.
- Acelerador eletrônico, sensor de inching, pressostato do freio e sensor de frequência do sistema hidráulico.
- Iluminação de rodagem com setas, luzes de freio e de posição e lista de referência dos componentes.
Dados técnicos
- Redes: CAN J1939 (motor/powertrain) e CANopen (serviço)
- Unidades de controle: ECU mestre, ECU de powertrain, unidade de E/S, ECM do motor e display
- Fabricante do desenho: Dynapac Compaction Equipment AB
- Acelerador: Controle eletrônico de aceleração
Sistemas e circuitos cobertos
- Comunicação CAN-Bus — J1939 e CANopen (folha 1)

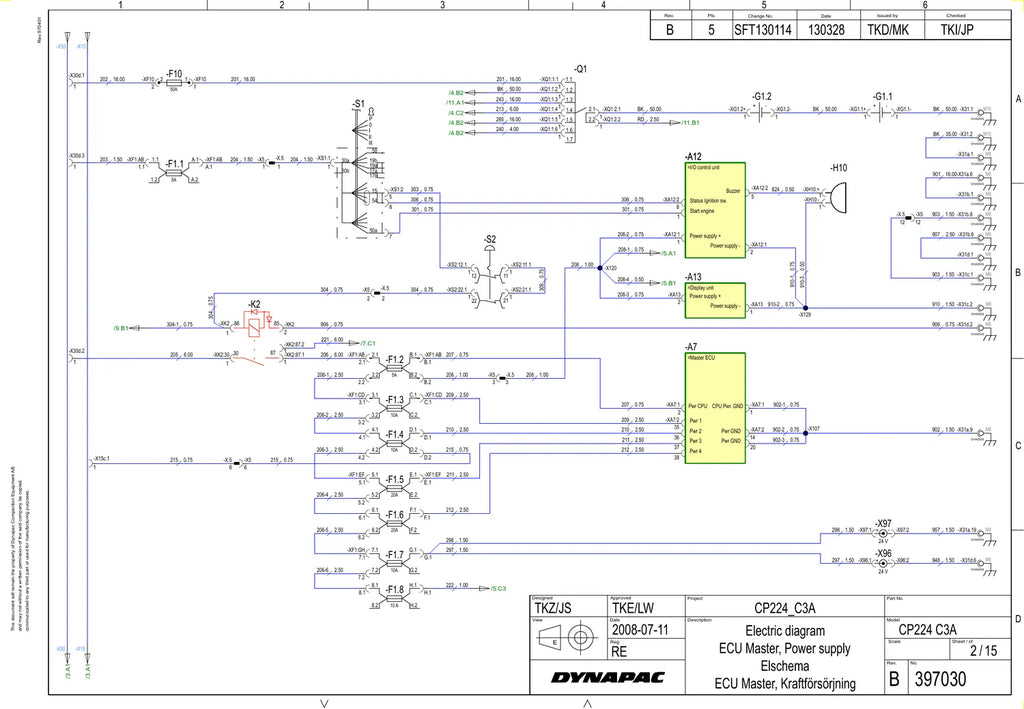

- ECU mestre e alimentação elétrica (folha 2)
- Partida do motor, chave de ignição e cigarra
- Unidade de E/S e display
- ECU de powertrain: acelerador eletrônico, sensor de inching e pressão de freio
- Sensor de frequência do sistema hidráulico
- Luzes de posição, freio, setas e placa
- Lista de referência de componentes
Por que vale a pena
- Reduz o tempo de máquina parada, porque o eletricista vai direto ao ponto.
- Dá para imprimir só a folha do circuito com defeito e levar para a máquina.
- Você segue o fio pelo desenho em vez de adivinhar: cada circuito traz a identificação dos componentes e das conexões.
Para quem é
Pensado para eletricistas e mecânicos de rolos de pneus Dynapac CP224 que diagnosticam a rede CAN e as ECUs.
Perguntas frequentes
Para qual máquina é este material?
Para Dynapac CP224. Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em inglês e sueco. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
Perdi o arquivo, e agora?
É só chamar no WhatsApp com o número do pedido: o reenvio é gratuito.
