O Esquema Elétrico Dynapac CA30 Stage V (Cummins QSF3.8) é o documento técnico em PDF, com 15 páginas em inglês, pronto para consulta na oficina e para imprimir só as folhas que você for usar.
Destaques deste material
- Esquema elétrico Dynapac do rolo CA30 Stage V na configuração CA-Rental, com motor Cummins QSF3.8.
- 15 folhas, desenho 4812332515, revisão K2 de 20/05/2022.
- Rede CAN J1939 completa entre ECM do motor, ECU mestre, display e teclado, com resistores de terminação de 120 Ω.

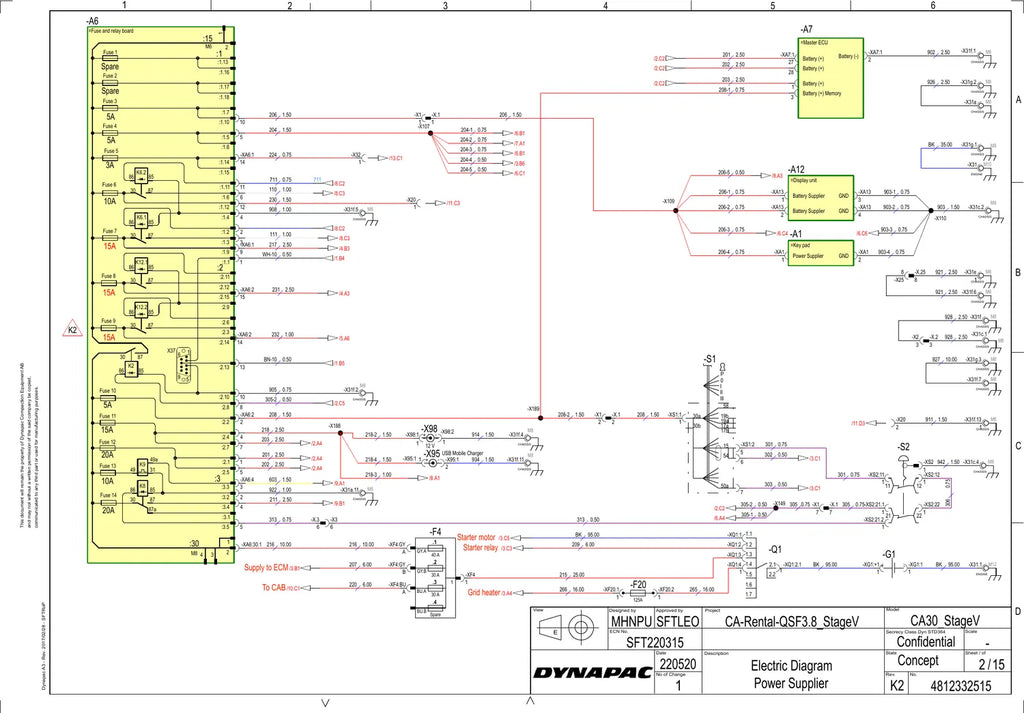

- Placa de fusíveis e relés, partida, aquecedor de admissão e sensores de nível do líquido de arrefecimento e de água no combustível.
- Inclui o tanque de DEF (Arla 32), a iluminação e o medidor de compactação DCM, com cores e bitolas de cada fio.
Dados técnicos
- Motor: Cummins QSF3.8 Stage V
- Projeto: CA-Rental-QSF3.8_StageV
- Folhas: 15
- Rede: CAN J1939 com terminações de 120 Ω
Sistemas e circuitos cobertos
- Rede CAN: ECM do motor, ECU mestre, display e teclado
- Alimentação: placa de fusíveis e relés, bateria e chave geral
- Motor de partida, relé de partida e aquecedor de admissão (grid heater)
- Sensores do motor: nível do líquido de arrefecimento e água no combustível
- CAN J1939 e tanque de DEF (Arla 32)
- Iluminação de trabalho, posição e trânsito
- Alimentação da cabine, tomada 12 V e carregador USB
- Medidor de compactação DCM e sensor de compactação
- Lista de referências
Por que vale a pena
- Acelera o diagnóstico elétrico: sensores, relés, fusíveis e conectores aparecem no contexto do circuito.
- Reduz o tempo de máquina parada, porque o eletricista vai direto ao ponto.
- Serve de base para modificações e instalação de opcionais sem improviso.
Para quem é
Material para eletricistas e técnicos de locadoras que mantêm rolos Dynapac CA30 Stage V com motor Cummins QSF3.8.
Perguntas frequentes
Para qual máquina é este material?
Para Dynapac CA30 Stage V (Cummins QSF3.8). Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em inglês. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
E se eu perder o arquivo?
Chame no WhatsApp informando o pedido que reenviamos sem custo.
