Descrição

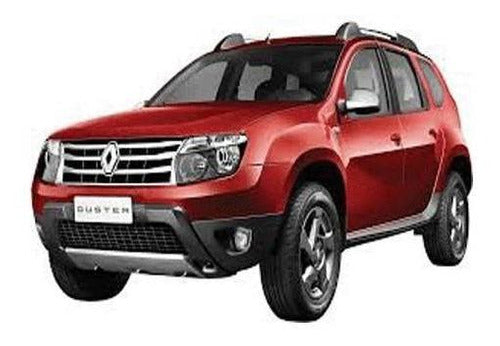

Esquema elétrico do Renault Duster Dynamique 2.0 16V F4R Flex 4x4 com opcionais (2016) em PDF, com os diagramas separados por sistema, 8 sistemas e circuitos ao todo, tudo em português. São 26 páginas com nome dos componentes, cores dos fios e numeração dos conectores, prontas para abrir no celular, tablet ou computador.
Especificações
O que vem no arquivo
Câmbio e tração
- Tração — 1 página
Segurança
- Freio ABS — 1 página
- Airbag — 1 página
Alimentação
- Caixas de fusíveis e relés — 18 páginas
Painel e comandos
- Painel de instrumentos — 1 página
Conforto
- Sensor de estacionamento — 1 página
- Módulo de carroceria e conforto — 2 páginas
Áudio e multimídia
- Central multimídia — 1 página
Como são os diagramas
- Cada circuito mostra os componentes com a numeração dos pinos, os fusíveis e relés que alimentam o sistema e as ligações entre eles.
- Cores dos fios em siglas em português, iguais às usadas nas oficinas: PT = preto, BR = branco, VM = vermelho, VD = verde, AZ = azul, AM = amarelo, MR = marrom, CZ = cinza, LR = laranja, VI = violeta, RS = rosa, BE = bege (fio bicolor aparece como VD/AZ).
- Os circuitos maiores vêm divididos em folhas numeradas (1/3, 2/3…), sem amontoar fios numa página só.
Para quem é
- Eletricistas automotivos que precisam fechar um diagnóstico sem perder horas rastreando fio.
- Instaladores de som, alarme, rastreador, sensor de ré e acessórios.
- Oficinas e proprietários do Duster Dynamique 2.0 4x4 que querem o esquema certo da versão à mão.
Perguntas frequentes
Serve para o meu carro?
Os diagramas são do Duster Dynamique 2.0 16V F4R Flex 4x4 com opcionais (2016). Antes de comprar, confira versão, motor e ano do seu veículo; se tiver dúvida, mande a versão pelo WhatsApp que a gente confere.
Como recebo o arquivo?
O download do PDF é liberado assim que o pagamento é aprovado, pelo link enviado ao seu e-mail.
Posso abrir em mais de um aparelho?
Sim. O PDF abre no computador, no tablet e no celular, e pode ser impresso.
Recebo nota fiscal?
Sim, a loja emite nota fiscal da compra.
Por que vale a pena
- Tudo separado por sistema: cada circuito na sua página, fácil de achar na hora do serviço.
- Diagnóstico mais rápido: siga o circuito do fusível ao componente e encontre o ponto da falha sem desmontar o painel inteiro.
- Consulta em qualquer lugar: o PDF abre no celular dentro do carro, no tablet ou no computador da oficina.
- Acessório no fio certo: som, alarme, rastreador e sensor de ré ligados no circuito correto, sem emendas improvisadas.
