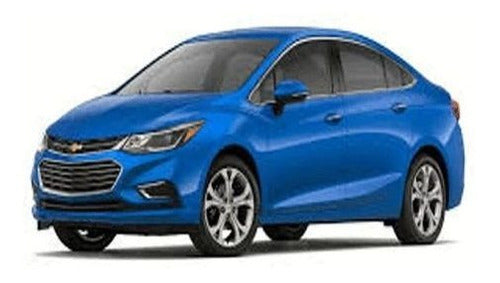

Esquema Elétrico Chevrolet Cruze LTZ 1.8 16V Ecotec Flex Automático 2014 em PDF — Injeção, Ar, Airbag e Painel


Preço:
Preço promocionalR$ 38,00
4,9 · 1782 avaliações de clientes da loja
Comprar pelo WhatsApp

Descrição

Esquema elétrico do Chevrolet Cruze LTZ 1.8 16V Ecotec Flex Automático (2014) em PDF, com os diagramas separados por sistema, 7 sistemas e circuitos ao todo, tudo em português. São 24 páginas com nome dos componentes, cores dos fios e numeração dos conectores, prontas para abrir no celular, tablet ou computador.

Especificações

Marca
Chevrolet
Modelo
Cruze LTZ
Motor
1.8 16V Ecotec Flex
Câmbio
Automático
Ano
2014
Documento
Esquema elétrico
Formato
PDF digital
Idioma
Português
Conteúdo
24 páginas

O que vem no arquivo

Motor

  • Injeção eletrônica — 3 páginas

Segurança

  • Airbag — 1 página

Alimentação

  • Caixas de fusíveis e relés — 8 páginas

Painel e comandos

  • Painel de instrumentos — 1 página

Conforto

  • Ar-condicionado — 4 páginas
  • Módulo de carroceria e conforto — 6 páginas

Áudio e multimídia

  • Sistema de som — 1 página

Como são os diagramas

  • Cada circuito mostra os componentes com a numeração dos pinos, os fusíveis e relés que alimentam o sistema e as ligações entre eles.
  • Cores dos fios em siglas em português, iguais às usadas nas oficinas: PT = preto, BR = branco, VM = vermelho, VD = verde, AZ = azul, AM = amarelo, MR = marrom, CZ = cinza, LR = laranja, VI = violeta, RS = rosa, BE = bege (fio bicolor aparece como VD/AZ).
  • Os circuitos maiores vêm divididos em folhas numeradas (1/3, 2/3…), sem amontoar fios numa página só.

Para quem é

  • Eletricistas automotivos que precisam fechar um diagnóstico sem perder horas rastreando fio.
  • Instaladores de som, alarme, rastreador, sensor de ré e acessórios.
  • Oficinas e proprietários do Cruze LTZ 1.8 que querem o esquema certo da versão à mão.

Perguntas frequentes

Serve para o meu carro?
Os diagramas são do Cruze LTZ 1.8 16V Ecotec Flex Automático (2014). Antes de comprar, confira versão, motor e ano do seu veículo; se tiver dúvida, mande a versão pelo WhatsApp que a gente confere.

Como recebo o arquivo?
O download do PDF é liberado assim que o pagamento é aprovado, pelo link enviado ao seu e-mail.

Posso abrir em mais de um aparelho?
Sim. O PDF abre no computador, no tablet e no celular, e pode ser impresso.

Recebo nota fiscal?
Sim, a loja emite nota fiscal da compra.

Por que vale a pena

  • Acessório no fio certo: som, alarme, rastreador e sensor de ré ligados no circuito correto, sem emendas improvisadas.
  • Leitura sem tradução: legendas em português e cores dos fios em siglas iguais às do chicote.
  • Menos risco de queimar módulo: antes de medir, você sabe se o pino é alimentação, massa ou sinal.
  • Tudo separado por sistema: cada circuito na sua página, fácil de achar na hora do serviço.
