Descrição

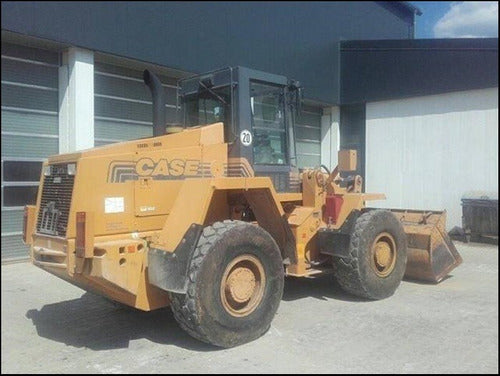

São 34 páginas no diagrama da máquina Case 621B.
Este conjunto de esquemas elétricos reúne a fiação completa da máquina, separada por circuito e folha de esquema, cobrindo Iluminação e faróis, Partida e carga, Fusíveis e relés, Instrumentos e painel, Sensores e chaves, Climatização. Apoia o eletricista que diagnostica a parte elétrica da máquina 621B, usada em obras de construção e movimentação de terra.
Tópicos Cobertos
- Iluminação e faróis
- Partida e carga
- Fusíveis e relés
- Instrumentos e painel
- Sensores e chaves
- Climatização
- Chicotes e aterramento
Ficha Técnica
- Modelos cobertos: 621B, 721B, 821B, 921B
- Páginas: 34
- Idioma: Inglês
Diagrama Elétrico vs Manual de Serviço
Este conjunto de esquemas elétricos traz a fiação, os circuitos e a identificação de componentes para o diagnóstico elétrico. Para os procedimentos de reparo mecânico e os torques de aperto, o documento complementar é o manual de serviço.
Perguntas Frequentes
Serve para quais modelos? Cobre Case 621B: 621B, 721B, 821B, 921B.
Funciona em PC e celular? Sim — é um PDF que abre em computador, tablet e celular.
