Com 41 páginas em alemão e inglês, o Esquema Elétrico Bomag BW 177 a BW 226 DH-4 é a referência de fábrica em PDF para quem mantém rolo compactador de solo Bomag em operação.
Destaques deste material
- Esquema elétrico Bomag da família BW 177 a BW 226 DH-4, desenho 582 702 39 de 06/12/2007.
- Circuitos do motor Deutz com controle EMR II e EMR III, incluindo a opção BF2012 do BW 177 DH-4 e o pacote de inverno.
- Folhas dedicadas a tração, direção, vibração, placas vibratórias, Variocontrol e medição de compactação.
- Bomag Compaction Management (BCM) com GPS e sistema antifurto DH-4 detalhados em folhas próprias.
- Lista de componentes com conectores e pinos, mais o layout da régua de bornes WAGO X1.
- Legendas bilíngues alemão/inglês em 41 páginas.
Dados técnicos
- Nº do desenho: 582 702 39
- Data: 06/12/2007
- Controle do motor: Deutz EMR II e EMR III
- Sistemas especiais: Variocontrol, Bomag Compaction Management (BCM) com GPS e antifurto DH-4
- Régua de bornes: Layout WAGO X1 dos chicotes DH-4
Circuitos e folhas cobertos
- Diagrama de circuito — visão geral
- Alimentação, partida e buzina
- Pré-aquecimento e aquecimento de combustível
- Motor Deutz EMR II

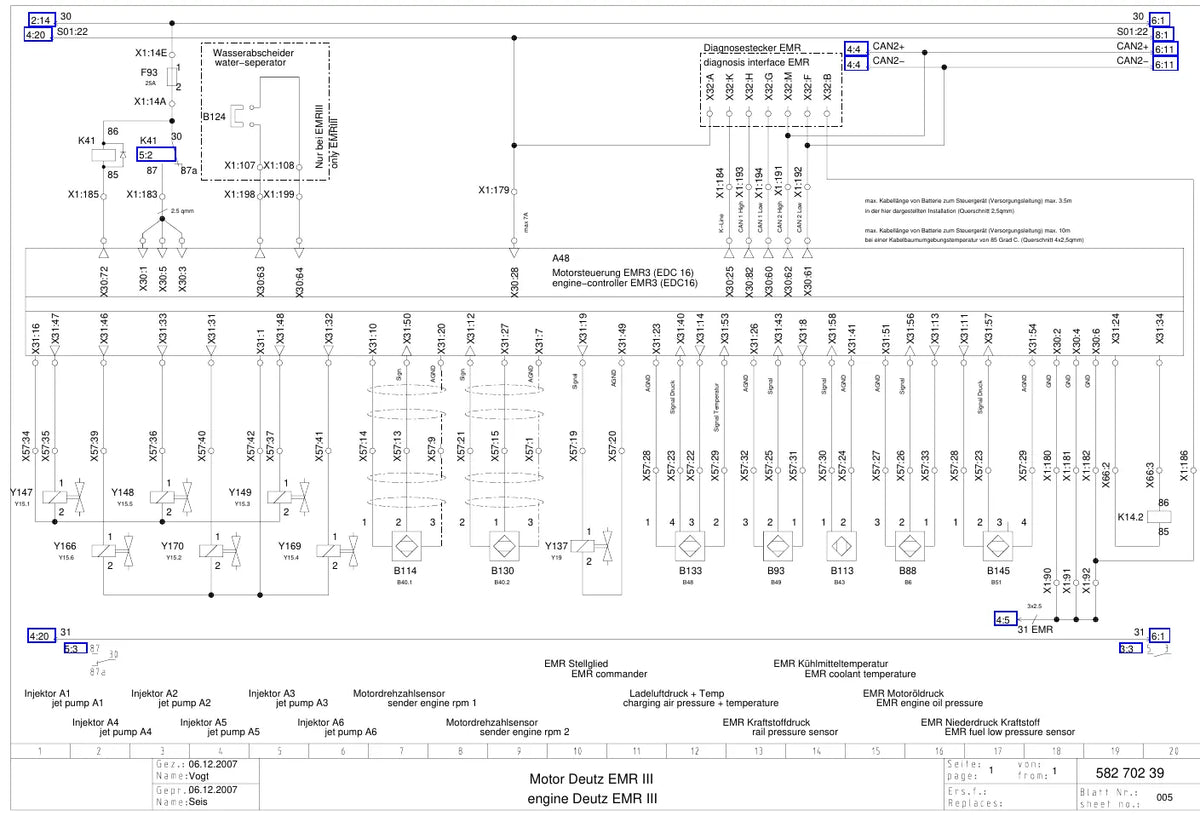

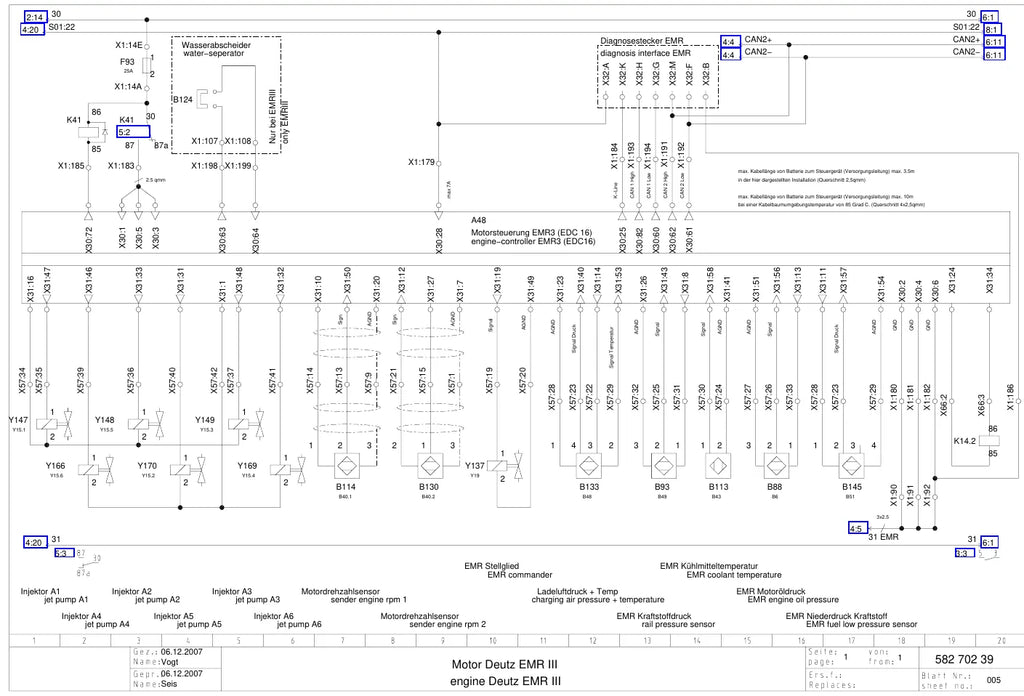

- Motor Deutz EMR III
- Tração, sensor de inclinação e contato do assento
- Coletor de dados e display LC
- Direção e vibração
- Alavanca de marcha e placas vibratórias
- Variocontrol e equipamentos de medição
- Bomag Compaction Management (BCM) e GPS
- Sistema antifurto DH-4

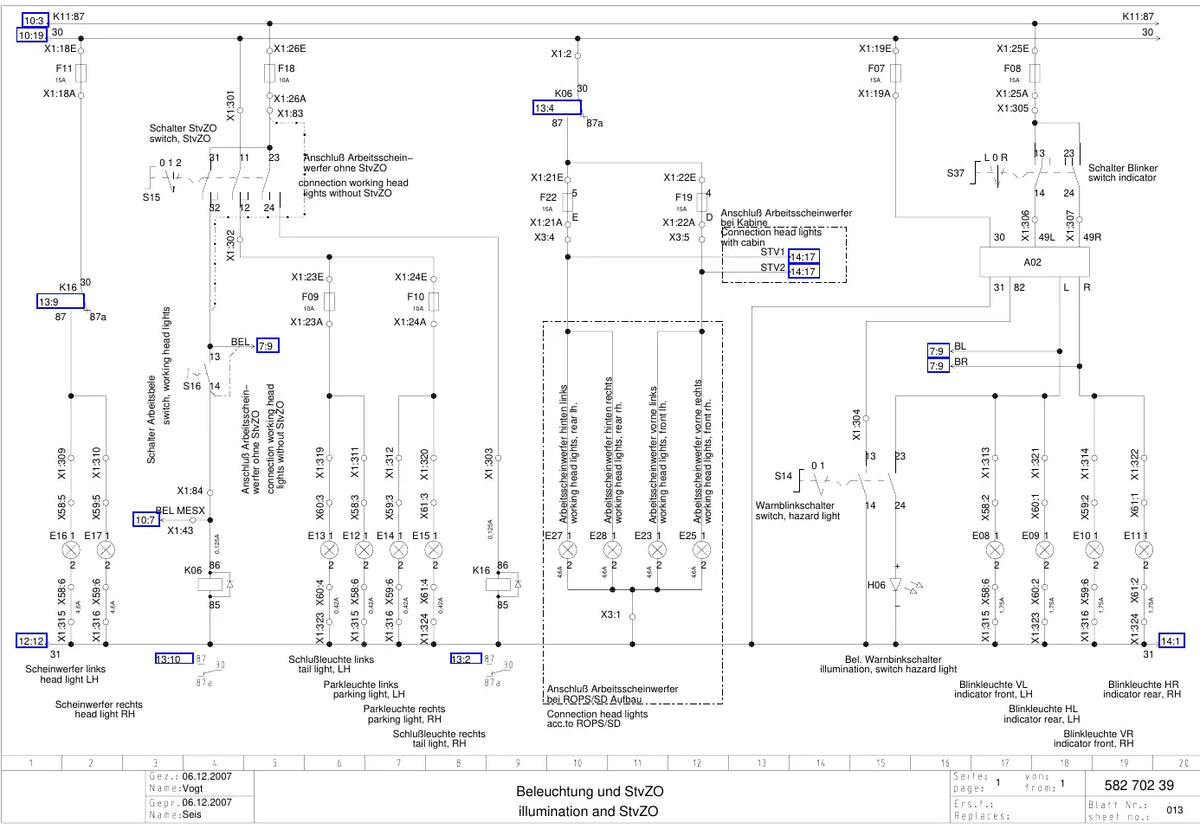

- Iluminação e StVZO; cabine, faróis, rádio, tacógrafo, aquecimento e ar-condicionado
- Lista de componentes e régua de bornes X1
Por que vale a pena
- Serve de base para modificações e instalação de opcionais sem improviso.
- Você segue o fio pelo desenho em vez de adivinhar: cada circuito traz a identificação dos componentes e das conexões.
- Dá para imprimir só a folha do circuito com defeito e levar para a máquina.
Para quem é
Material para eletricistas e oficinas que rastreiam falhas elétricas em rolos Bomag de um cilindro DH-4.
Perguntas frequentes
Como sei se serve na minha máquina?
Para Bomag BW 177 a BW 226 DH-4. Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em alemão e inglês. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Como é a entrega?
Digital: você recebe o link do PDF por e-mail ou WhatsApp assim que o pagamento é confirmado.
E se eu perder o arquivo?
Chame no WhatsApp informando o pedido que reenviamos sem custo.
