Descrição
Especificações
- Marca: BMW
- Modelo(s): BMW Série 6 (E24) — 633CSi, 635CSi, M6
- Tipo de veículo: Automóvel
- Documento: Esquema Elétrico (Electrical Troubleshooting Manual)
- Anos disponíveis: 1983–1989 (escolha o ano na opção do produto)
- Páginas: ~151 por ano
- Idioma: Inglês
- Formato: PDF digital — download imediato
O Esquema Elétrico BMW Série 6 E24 (633CSi, 635CSi, M6) é o documento técnico oficial em PDF, com os diagramas de fiação, a identificação de componentes, a localização de fusíveis, massas e emendas e a pinagem dos conectores — exatamente o que o eletricista precisa para diagnosticar e reparar o sistema elétrico do BMW E24 com rapidez e segurança. Disponível para os anos 1983–1989: basta escolher o ano na opção do produto.
Destaques deste material
- ✅ Electrical Troubleshooting Manual oficial BMW (BMW of North America)

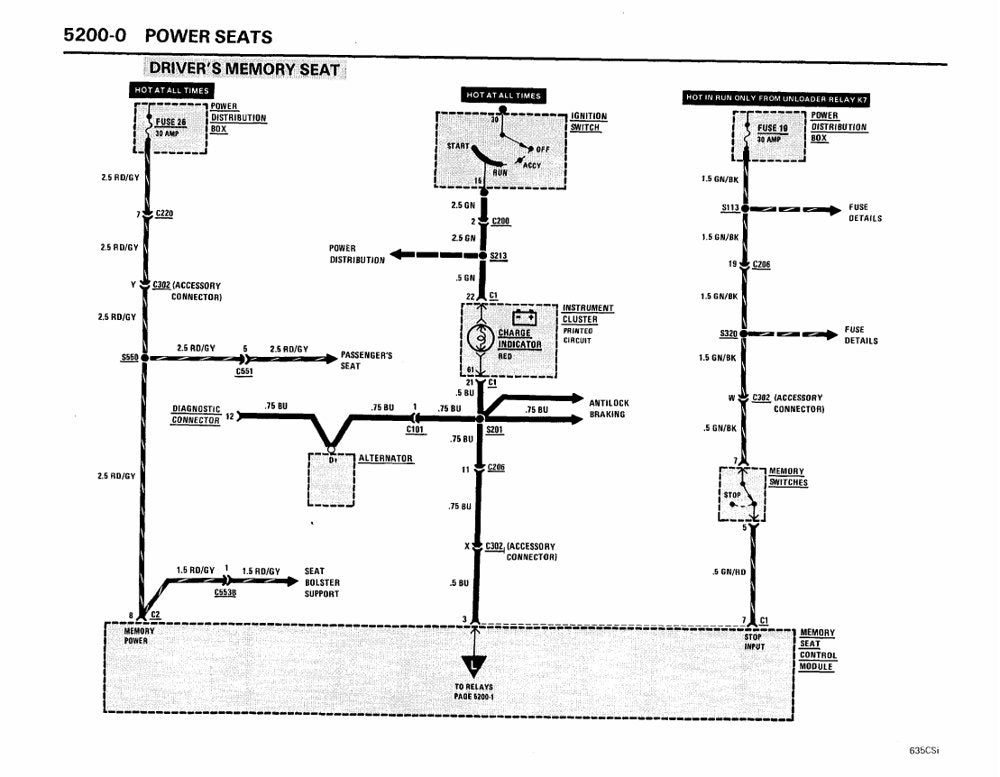

- ✅ Diagramas de fiação completos, sistema por sistema
- ✅ Localização de componentes, massas e emendas do chicote
- ✅ Pinagem e vistas de conectores para diagnóstico preciso
- ✅ PDF pesquisável — entrega digital imediata e acesso vitalício
O que este esquema elétrico cobre
- Índice e Introdução (Index / Introduction)
- Diagnóstico sistemático (Systematic Troubleshooting)
- Símbolos e convenções (Symbols)
- Distribuição de energia — quadro geral e detalhes (Power Distribution)
- Diagrama e detalhes de fusíveis (Fuse Chart / Fuse Details)
- Distribuição de massa/terra (Ground Distribution)
- Localização de componentes — mapa e vistas (Component Location Views)
- Localização de emendas do chicote (Splice Location Views)
- Vistas e pinagem de conectores (Connector Views)

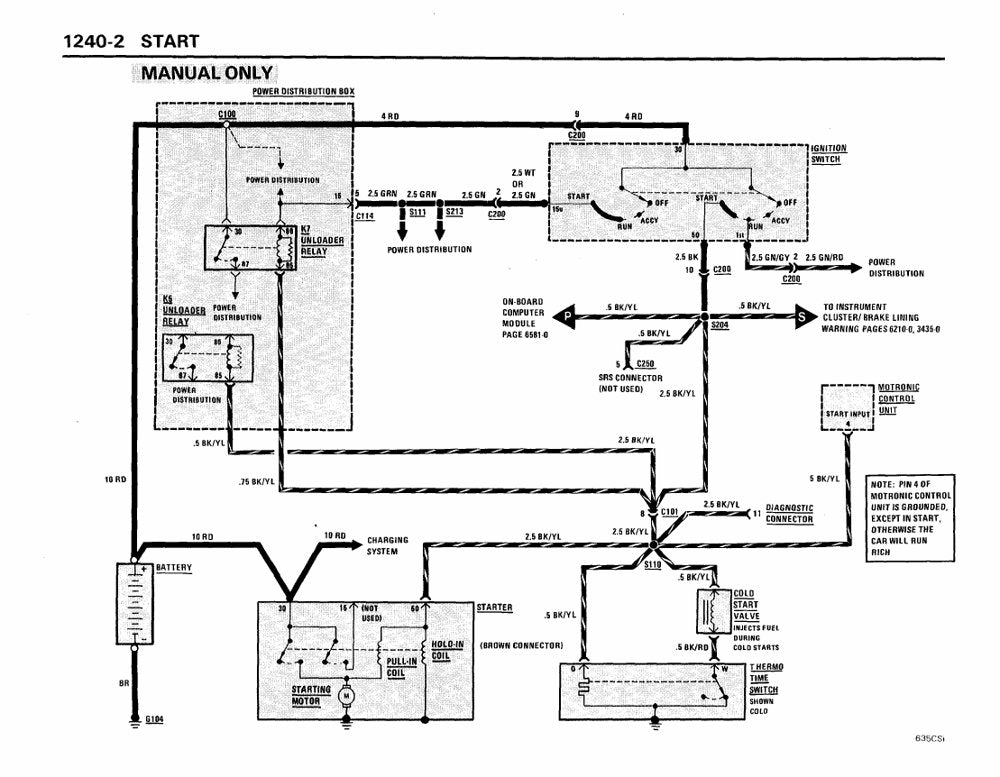

- Diagramas de fiação por sistema (partida, iluminação, motor/DME, ABS, vidros, travas, ar-condicionado, painel)
Por que vale a pena
- Localiza rápido o circuito, o fusível e o relé certos
- Reduz o tempo de diagnóstico e evita retrabalho
- Referência oficial de fábrica, sem “achismo”
Para quem é
Indicado para eletricistas automotivos, oficinas especializadas em BMW, mecânicos e entusiastas que trabalham com o BMW Série 6 (E24).
Perguntas frequentes
Serve para qual ano?
Cobre os anos 1983–1989. Selecione o ano do seu veículo na opção do produto antes de comprar.
Qual o idioma?
Inglês. Os diagramas seguem simbologia técnica padrão, sem necessidade de tradução para uso em oficina.
Como recebo?
Entrega 100% digital — o PDF é enviado por e-mail ou WhatsApp após a confirmação do pagamento.
