Descrição
São 12 páginas no diagrama da pá carregadeira Case 621D.
A documentação elétrica de fábrica reúne o mapa de fiação e a localização de fusíveis, relés e conectores, cobrindo Iluminação e faróis, Partida e carga, Fusíveis e relés, Instrumentos e painel, Sensores e chaves, Climatização. Serve a quem faz o diagnóstico elétrico da carregadeira 621D, empregada em mineração, construção e pátios de carga.
Dados Cobertos
- Páginas: 12
- Idioma: Inglês
Estrutura do Conteúdo
- Iluminação e faróis
- Partida e carga
- Fusíveis e relés
- Instrumentos e painel
- Sensores e chaves
- Climatização
- Chicotes e aterramento
Dados Técnicos Incluídos
- Inclui os códigos de falha e os fluxogramas de diagnóstico para identificar problemas.

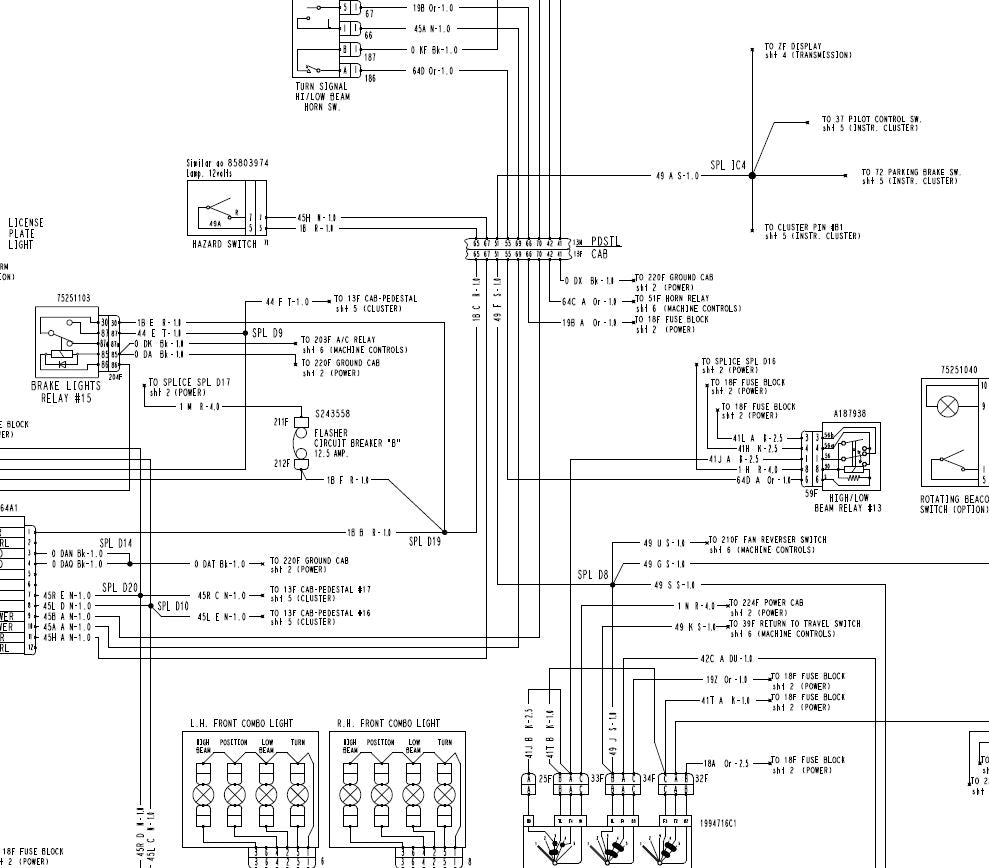

- Inclui os esquemas elétricos e a identificação dos circuitos e conectores.
Diagrama Elétrico vs Manual de Serviço
Este conjunto de esquemas elétricos traz a fiação, os circuitos e a identificação de componentes para o diagnóstico elétrico. Para os procedimentos de reparo mecânico e os torques de aperto, o documento complementar é o manual de serviço.
Outros Documentos deste Modelo
Perguntas Frequentes
Para qual modelo serve o diagrama? É específico da Case 621D.
Onde encontro os números das peças desta máquina? No catálogo de peças do mesmo modelo, que indicamos nos documentos relacionados.
Em que idioma e com quantas páginas? 12 páginas, em Inglês, no formato PDF.
