Descrição
Especificações

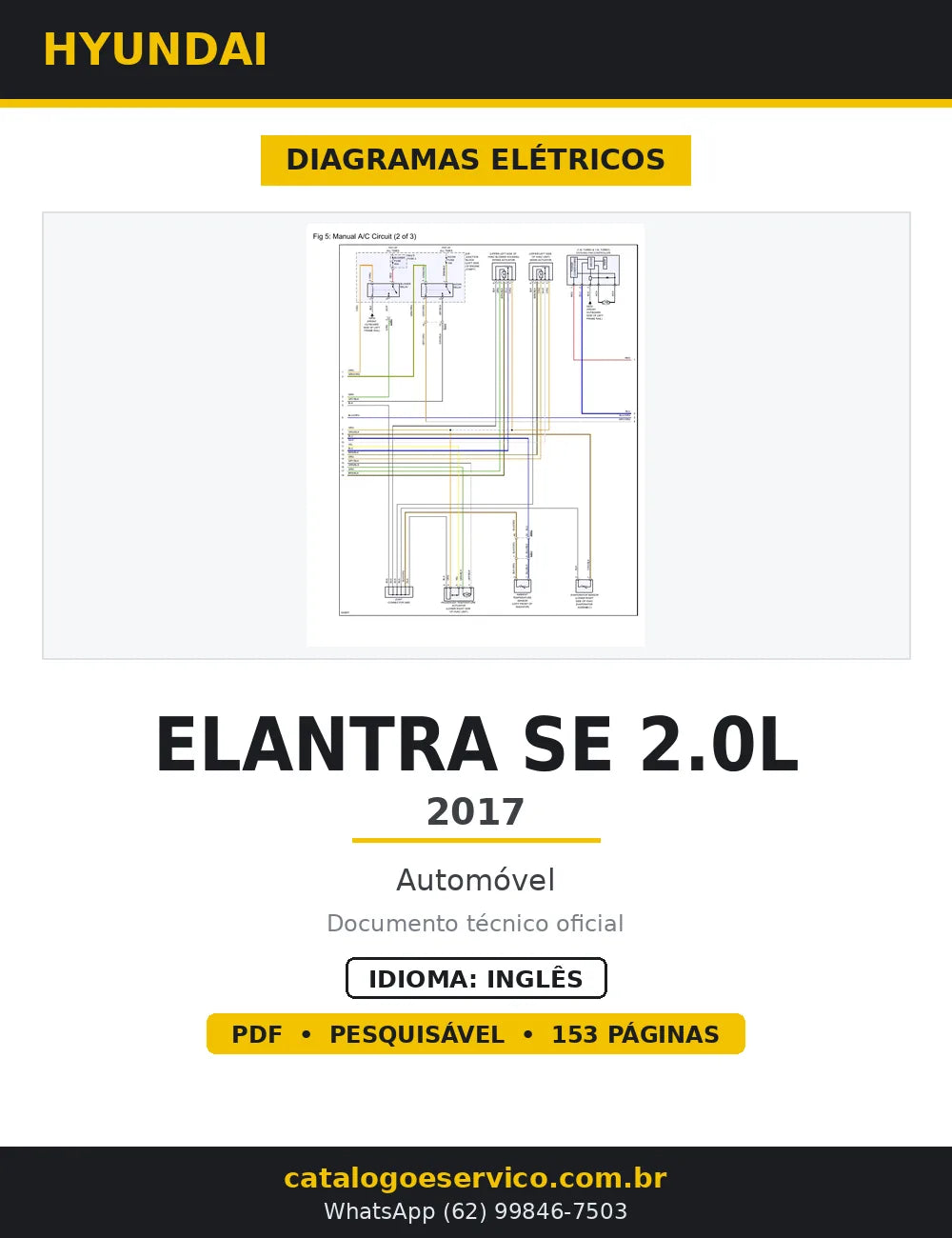

O Diagramas Elétricos Hyundai Elantra SE 2.0L 2017 é o documento técnico em PDF que a oficina usa no dia a dia, com 153 páginas em inglês, cobrindo Hyundai Elantra SE 2017 (geração AD). Entrega digital: você baixa o arquivo e usa no computador, tablet ou celular, com busca por texto e impressão liberada das páginas que precisar.
Destaques deste material
- Diagramas por sistema com identificação de cada fusível e sua amperagem (A/CON 10A, blower 40A, memory 10A, module 7.5A)
- Indica a localização física de cada caixa (Smart Junction Block sob a extremidade esquerda do painel, E/R Junction Block no lado esquerdo do compartimento do motor)
- Impressão de base de dados profissional com campos de VIN, placa e hodômetro para uso em ordem de serviço
- Distingue as versões com A/C automático e com A/C manual - não mistura os dois circuitos
- Cores de fio e número de pino em cada trecho, permitindo teste de continuidade direto
Circuitos e sistemas cobertos
- Circuito de memória e dispositivo de corte automático de corrente de fuga
- Caixa de junção do compartimento do motor (E/R junction block)
- Relés e fusíveis do soprador e do compressor (A/CON relay, blower relay)
- Circuitos de iluminação
- Pontos de massa e emendas
- Controle do motor (engine control) - alimentações e sinais
- Smart Junction Block (caixa de fusíveis sob o painel, lado esquerdo)
- Ar-condicionado - circuito do A/C automático (3 folhas)
- Ar-condicionado - circuito do A/C manual (3 folhas)
- Identificação de conectores, cavidades e cores de fio
Referências do documento: Smart Junction Block · E/R Junction Block · Relés A/CON e blower · Dispositivo de corte automático de corrente de fuga (leak current auto cut device).
Por que vale a pena
- Evita tentativa e erro: o procedimento certo antes de desmontar o conjunto.
- Traz os valores de torque, folgas e ajustes que não estão no manual do proprietário.
- Reduz o tempo de diagnóstico porque o caminho já vem descrito e ilustrado.
- Serve para treinar mecânico novo com material técnico de verdade.
Para quem é
- Mecânicos autônomos
- Retíficas e especialistas em motor
- Donos que acompanham o serviço de perto
- Oficinas mecânicas e eletricistas de autos
Eletricista e mecânico que diagnostica falha elétrica do Elantra AD 2017 sem acesso à base de dados paga
Perguntas frequentes
Como recebo o arquivo?
A entrega é digital. Depois da confirmação do pagamento você recebe o link para baixar o PDF.
O material é em português?
Este material está em inglês. O PDF é pesquisável, o que facilita bastante o uso com tradutor.
Serve para o meu carro?
Ele cobre Hyundai Elantra SE 2017 (geração AD) (2017). Confira o ano e a versão do seu veículo e, na dúvida, chame no WhatsApp que a gente confere junto.
Posso imprimir?
Pode. O arquivo é liberado para impressão total ou só das páginas que você for usar.
