Descrição

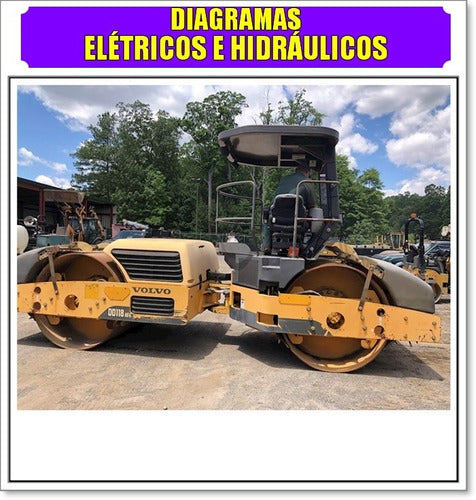

O Diagrama Elétrico e Hidráulico Volvo DD118HFA é um material técnico indispensável para compreender em detalhe os circuitos e interligações da máquina. Desenvolvido com base no conteúdo oficial da Volvo Construction Equipment, o documento oferece visão clara dos sistemas elétricos e hidráulicos, auxiliando na manutenção, diagnóstico e reparos precisos do rolo compactador.
Com 18 páginas em idioma inglês e tamanho de 6,8 MB, este arquivo em formato PDF apresenta diagramas completos e legendados, destacando conexões, sensores, válvulas, chicotes e atuadores hidráulicos. O material é fundamental para técnicos que realizam manutenção preventiva e corretiva em equipamentos da linha DD118HFA, garantindo intervenções rápidas e seguras com base em informações oficiais da fábrica.
Ideal para oficinas especializadas, concessionárias e frotas que operam com compactadores Volvo, este documento permite identificar anomalias em sistemas elétricos e hidráulicos, reduzindo tempo de parada e custos de manutenção. Para referência complementar de componentes e códigos originais, há também o catálogo de peças disponível abaixo.
Para identificação detalhada de componentes e códigos OEM, consulte também o Catálogo de Peças Volvo DD118HFA (em Português).
Características e Benefícios
- Diagramas oficiais da Volvo com identificação completa dos sistemas elétrico e hidráulico.
- Auxilia no diagnóstico de falhas e no rastreamento de circuitos e sensores.
- Layout organizado com códigos de referência e descrição de conexões.
- Ideal para manutenção preventiva, reparos e calibração de sistemas.
- Material compacto e leve (6,8 MB), fácil de consultar em campo ou oficina.
Conteúdo Técnico
Diagramas Elétricos
- Esquemas de fiação com numeração de conectores e fusíveis.
- Identificação de módulos eletrônicos, sensores e relés de controle.
- Detalhes de alimentação, aterramento e lógica de operação.
Diagramas Hidráulicos
- Mapeamento completo das linhas de pressão e retorno.
- Válvulas de controle, atuadores e bombas identificadas por código.
- Simbologia técnica padrão e fluxograma de funcionamento.
Modelo: Volvo DD118HFA
Idioma: Inglês
Páginas: 18
Tamanho: 6,8 MB
Formato: PDF
Ferramenta técnica que assegura padronização nos reparos e segurança nas substituições de peças.
📎 Arquivo digital (PDF) — entregue por link, não é livro físico.
