Descrição
Especificações
- Marca: Atlas Copco
- Modelo: Simba M4 C-ITH
- Tipo de equipamento: Perfuratriz de Produção (Longhole / ITH) para mineração subterrânea
- Documento: Diagramas e Desenhos (Diagrams and Drawings) — PM No. 8991 9282 00
- Páginas: 98
- Idioma: Inglês (com sueco na folha de direitos)
- Formato: PDF
Coletânea oficial de diagramas e desenhos da perfuratriz de produção Atlas Copco Simba M4 C-ITH, publicada pela Atlas Copco Rock Drills AB. O documento organiza por sistema os esquemas de ar, comando (control), elétrico, proteção contra incêndio, hidráulico, lubrificação, dimensional (overview) e de água, cada seção com sua lista de conteúdo indicando descrição e páginas. Serve de referência para rastrear circuitos, mangueiras, válvulas e o sistema de ar/óleo do equipamento de perfuração de longos furos (ITH).
Por Que Comprar Este Catálogo Simba M4 C-ITH Atlas Copco
- ✅ Documento oficial com 98 páginas de diagramas e desenhos técnicos
- ✅ Reúne esquemas de ar, comando, elétrico, hidráulico, incêndio, lubrificação e água
- ✅ Cada seção traz lista de conteúdo com descrição e páginas
- ✅ Inclui esquemas do sistema de ar/óleo e kit failsafe
- ✅ Documentação técnica original Atlas Copco Rock Drills AB
- ✅ Acesso vitalício com reentrega e entrega imediata após a confirmação
Sistemas e Diagramas Cobertos
Os sistemas abaixo foram extraídos do índice real (Table of Content) do documento:
- Air Diagram (diagrama de ar) — air schedule, air/oil system, failsafe-kit, man. grease equipment
- Control Diagram (diagrama de comando)

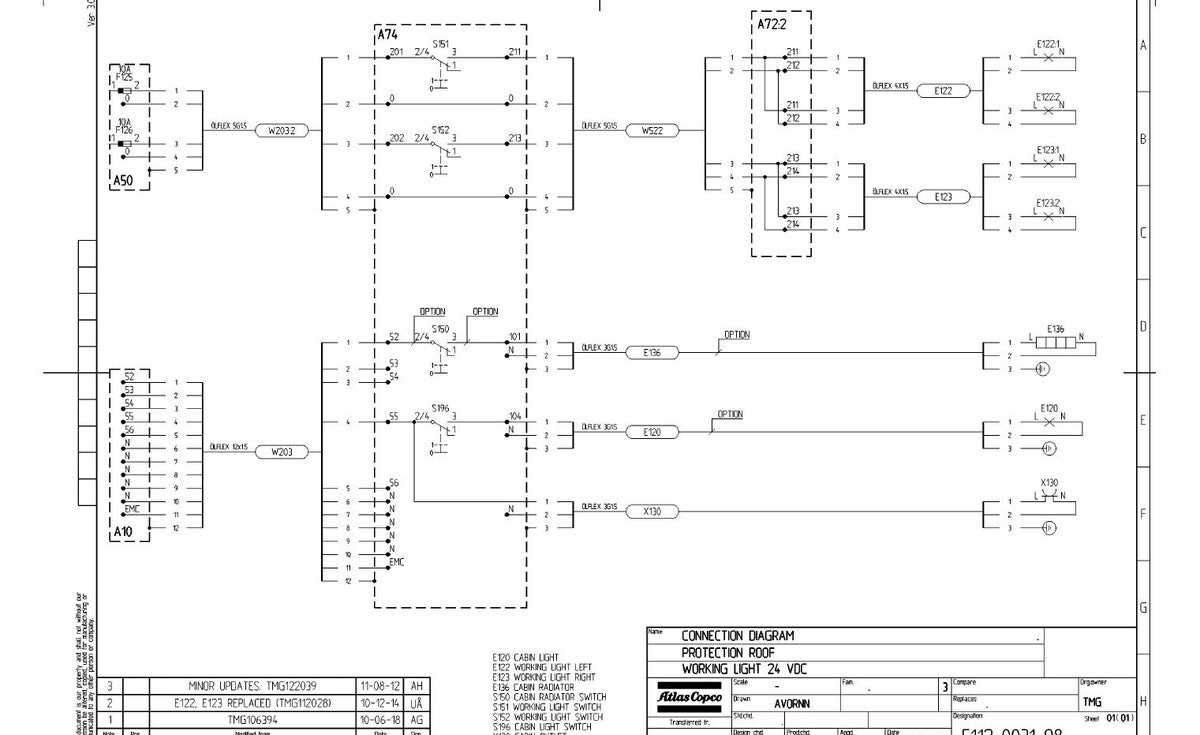

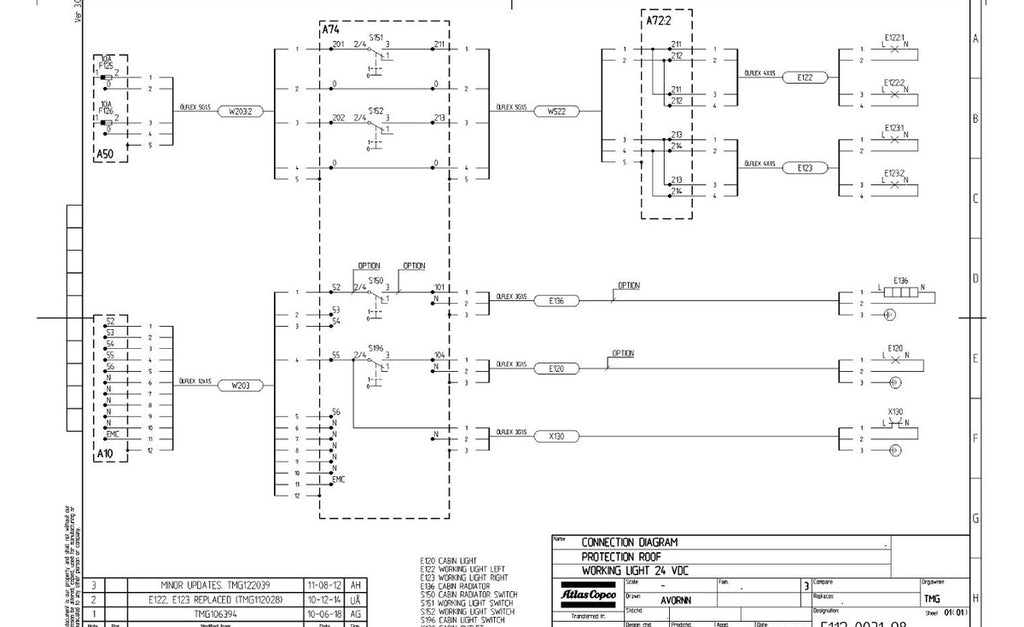

- Electric Diagram (diagrama elétrico)
- Fire Protection Diagram (proteção contra incêndio)

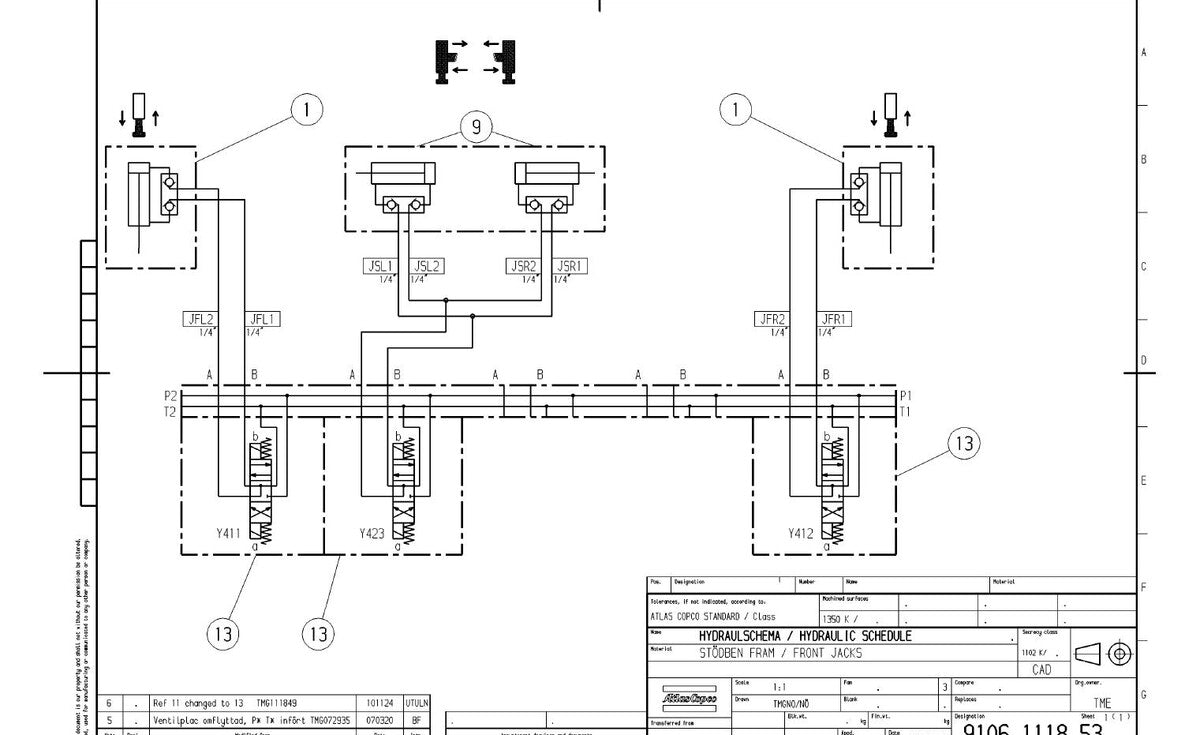

- Hydraulic Diagram (diagrama hidráulico)
- Lubrication Diagram (diagrama de lubrificação)
- Overview: Dimension Drawing (desenho dimensional / visão geral)
- Water Diagram (diagrama de água)
Para Quem é
Indicado para eletricistas, mecânicos e equipes de manutenção de mineração subterrânea que operam perfuratrizes de produção Atlas Copco Simba M4 C-ITH e precisam consultar circuitos elétricos, esquemas hidráulicos, de ar e de água para diagnóstico e reparo.
Diagramas e Desenhos vs Manual de Serviço
Este é um conjunto de Diagramas e Desenhos, focado nos esquemas de ar, comando, elétrico, hidráulico, incêndio, lubrificação e água. Não traz procedimentos de reparo passo a passo (função do Manual de Serviço) nem lista completa de peças, mas é a referência para entender e rastrear os sistemas da máquina.
Perguntas Frequentes
Está em qual idioma?
Os diagramas e desenhos estão em inglês (a folha de direitos autorais também traz texto em sueco).
Como vou receber o arquivo?
Entrega 100% digital: após a confirmação do pagamento você recebe o PDF em poucos minutos por e-mail ou WhatsApp.
Garantias e Suporte
- 🔒 Pagamento 100% seguro
- ⚡ Entrega imediata após a confirmação
- ♾️ Acesso vitalício ao arquivo
- 🔄 Reentrega gratuita em caso de perda
- 💬 Suporte por WhatsApp
