Descrição
Especificações
- Marca: Atlas Copco
- Modelo: Scooptram ST1030
- Tipo de equipamento: Carregadeira de Mina (Underground Loader / LHD)

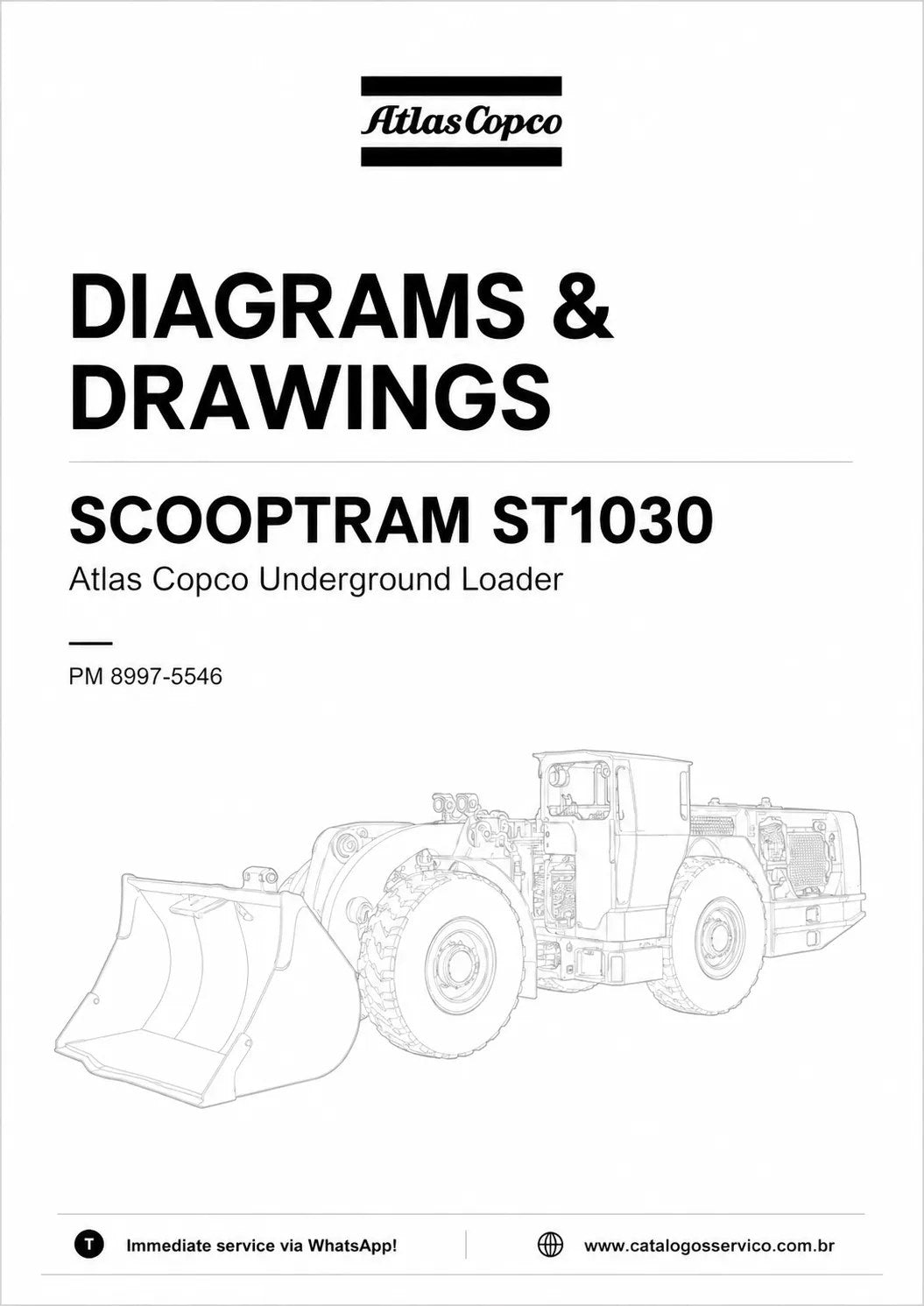

- Documento: Diagramas e Desenhos (Diagrams and Drawings, PM No. 8997 5546)
- Páginas: 181
- Idioma: Inglês/Espanhol (bilíngue)
- Formato: PDF
Coletânea oficial de diagramas e desenhos técnicos Atlas Copco da carregadeira de mina Scooptram ST1030 (© 2014, PM 8997 5546), reunindo os esquemas dos circuitos da máquina. O índice real (Table of Content / Tabla de contenidos) cobre o diagrama elétrico, o diagrama de proteção contra incêndio e o diagrama hidráulico. É a referência para leitura de chicotes, circuitos de comando, sistema de freio, direção de emergência e o sistema hidráulico de basculamento e içamento.
Por Que Comprar Este Catálogo Scooptram ST1030 Atlas Copco
- ✅ Documento com 181 páginas de diagramas e desenhos técnicos oficiais
- ✅ Diagrama elétrico completo com chicotes, caixa de relés e painel de comando
- ✅ Diagrama de proteção contra incêndio (Fire Suppression w/Kill)
- ✅ Diagrama hidráulico: direção, basculamento/içamento, freio e ride control
- ✅ Base essencial para leitura de circuitos e diagnóstico
- ✅ Acesso vitalício com reentrega e entrega imediata após a confirmação
Sistemas e Circuitos Cobertos
O documento está estruturado nos sistemas reais da Scooptram ST1030:

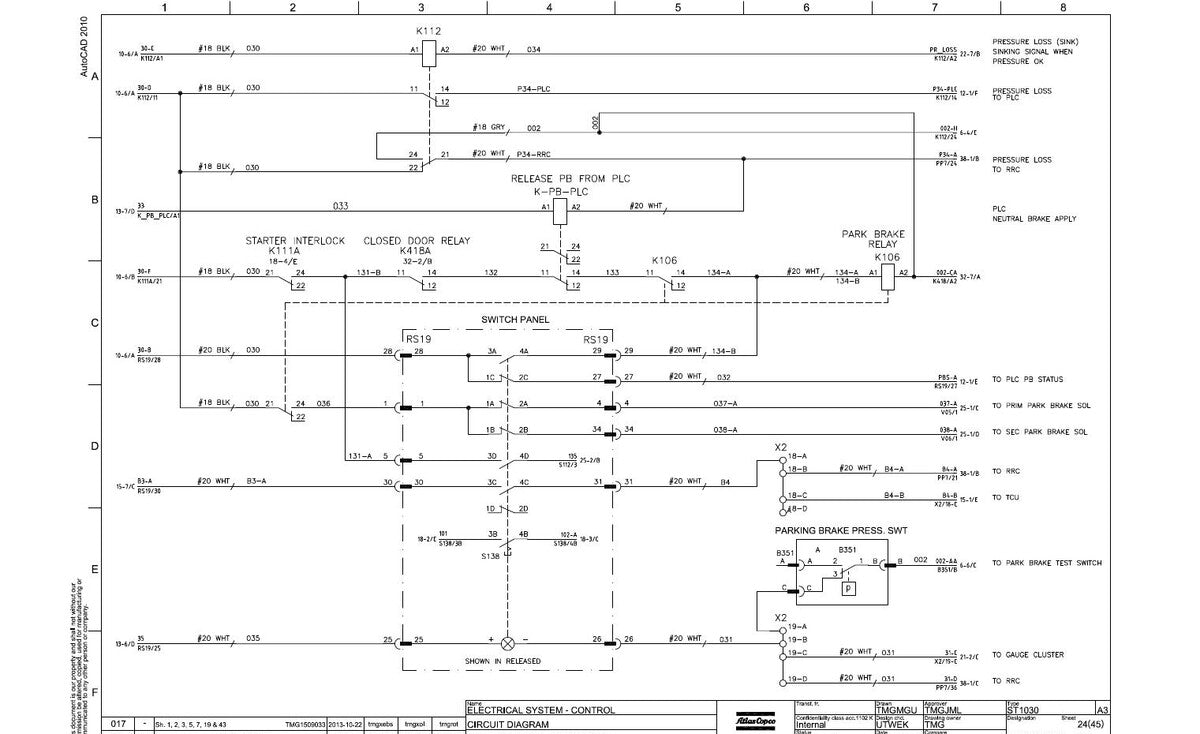

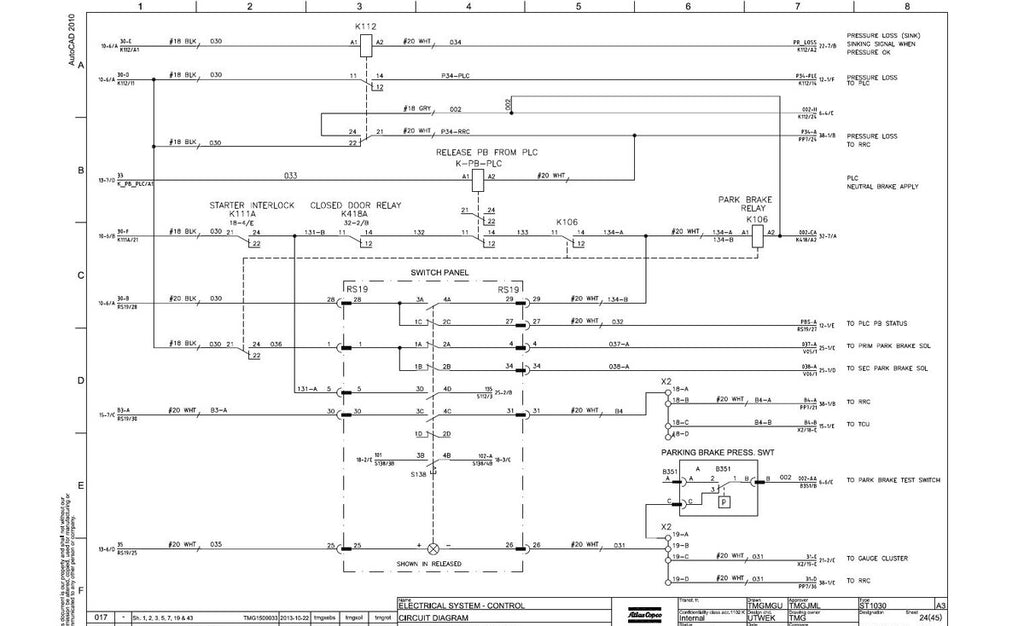

- Diagrama elétrico — chicotes (throttle, hyd fill motor, autofuse, cab light, power)
- Visão geral de componentes elétricos e caixa de relés (Relaybox)
- Diagrama de circuito e diagrama de blocos da ST1030
- Painel de chaves (Switchpanel) e caixa de componentes A20
- Sistema de freio (Brake Sys) e direção de emergência (Emergency Steering)
- Sistema elétrico de controle e instalação de ar-condicionado/pressurizador

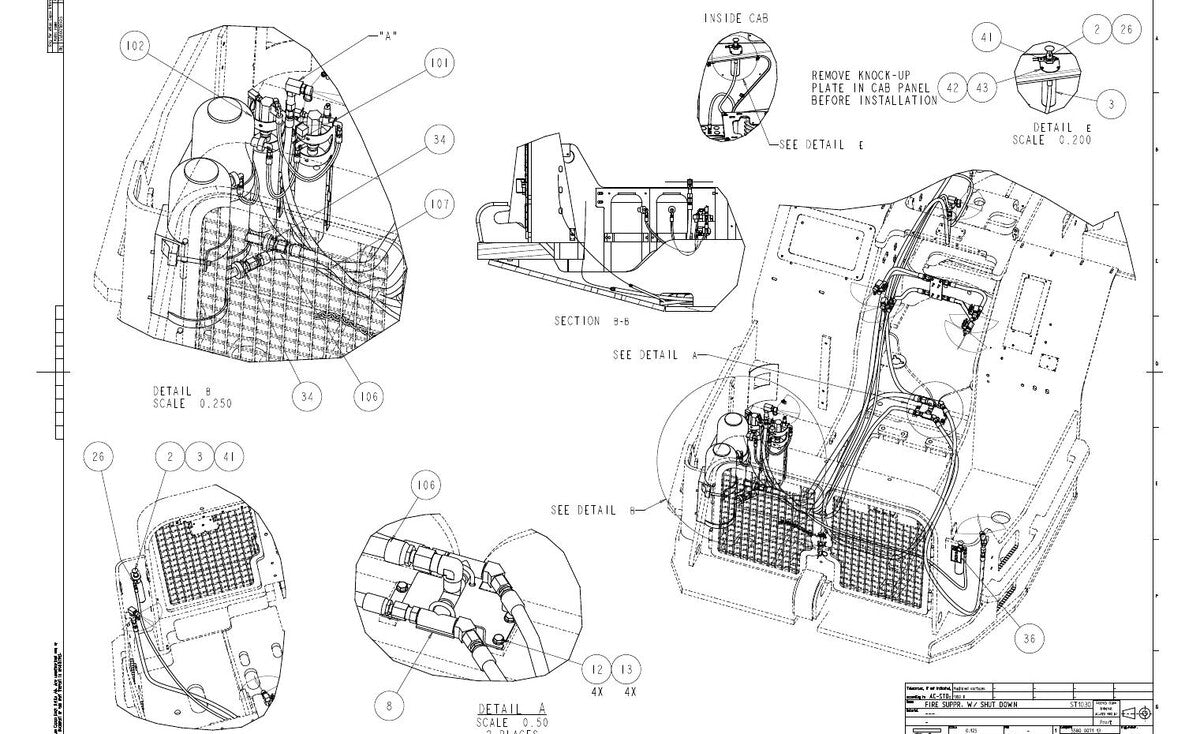

- Diagrama de proteção contra incêndio — Fire Suppression Sys w/Kill
- Diagrama hidráulico — bomba de enchimento elétrica (Hydraulic Fill Pump)
- Controle de direção monostick (Monostick Steering Control)
- Sistema de basculamento e içamento (Dump and Hoist System)
- Liberação de freio / gancho de reboque (Brake Release / Tow Hook)
- Arrefecimento da transmissão (Transmission Cooling) e Ride Control System
Para Quem é
Indicado para técnicos, eletricistas, mecânicos e engenheiros de manutenção que operam ou dão suporte à carregadeira de mina Atlas Copco Scooptram ST1030 e precisam ler circuitos elétricos e hidráulicos com precisão.
Diagramas e Desenhos (não é Catálogo de Peças nem Manual de Serviço)
Este documento reúne diagramas e desenhos técnicos (esquemas elétricos e hidráulicos). Ele não lista números de peça por conjunto como um catálogo de peças, nem descreve passo a passo procedimentos de reparo como um manual de serviço — seu foco é a leitura dos circuitos e a compreensão dos sistemas.
Perguntas Frequentes
Está em qual idioma?
Bilíngue Inglês/Espanhol (documento original de fábrica Atlas Copco).
Como vou receber o arquivo?
Entrega 100% digital: após a confirmação do pagamento você recebe o PDF em poucos minutos por e-mail ou WhatsApp.
Garantias e Suporte
- 🔒 Pagamento 100% seguro
- ⚡ Entrega imediata após a confirmação
- ♾️ Acesso vitalício ao arquivo
- 🔄 Reentrega gratuita em caso de perda
- 💬 Suporte por WhatsApp
