Descrição
Especificações
- Marca: Atlas Copco
- Modelo: Rocket Boomer M2C
- Tipo de equipamento: Perfuratriz Jumbo (Rock Drilling Rig)
- Documento: Diagramas e Desenhos (Diagrams and Drawings, PM No. 8991 3671)
- Páginas: 174
- Idioma: Inglês/Sueco (bilíngue)
- Formato: PDF
Coletânea oficial de diagramas e desenhos técnicos Atlas Copco da perfuratriz jumbo Rocket Boomer M2C (© 2005, PM 8991 3671), reunindo os esquemas dos circuitos da máquina. O índice real (Table of Content / Innehållsförteckning) cobre o diagrama de ar, o diagrama de controle, o diagrama elétrico, o diagrama de proteção contra incêndio, o diagrama hidráulico, a visão de conjunto com desenho dimensional e o diagrama de água. Cada seção traz as listas de conteúdo com número de artigo, descrição e página.
Por Que Comprar Este Catálogo Rocket Boomer M2C Atlas Copco
- ✅ Documento com 174 páginas de diagramas e desenhos técnicos oficiais
- ✅ Esquemas de ar, controle, elétrico, hidráulico e de água
- ✅ Diagramas de conexão por seção (lança 1, lança 2, chassi traseiro, chassi da lança, cabine)
- ✅ Listas de conteúdo com número de artigo, descrição e página
- ✅ Base essencial para leitura de circuitos e diagnóstico
- ✅ Acesso vitalício com reentrega e entrega imediata após a confirmação
Sistemas e Circuitos Cobertos
O documento está estruturado nos sistemas reais da Rocket Boomer M2C:
- Diagrama de ar (Air Diagram) — Air Schedule (Failsafe-Kit, RB L2C/M2C)

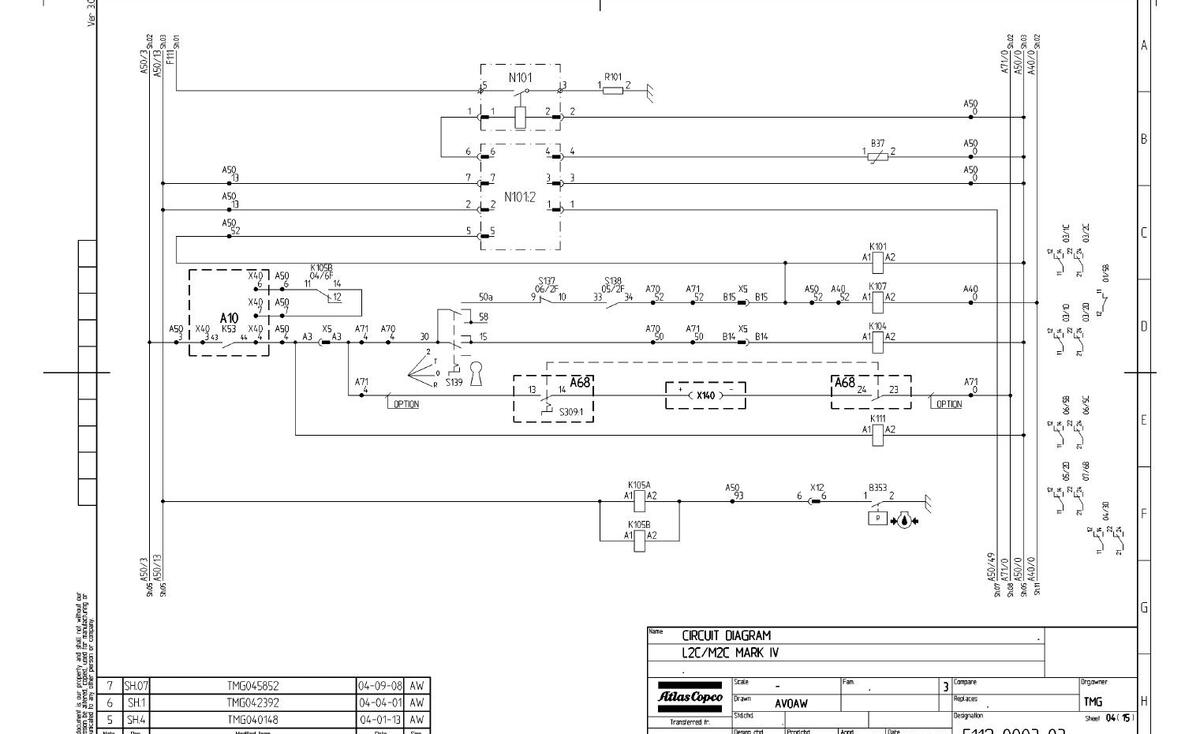

- Diagrama de controle (Control Diagram) — marcações de fios e diagramas de conexão
- Conexões por seção: Boom 1, Boom 2, Rearframe, Boomframe
- Diagrama de controle — cabine (Cabin M/L2 C)
- Diagrama elétrico (Electric Diagram)
- Diagrama de proteção contra incêndio (Fire Protection Diagram)

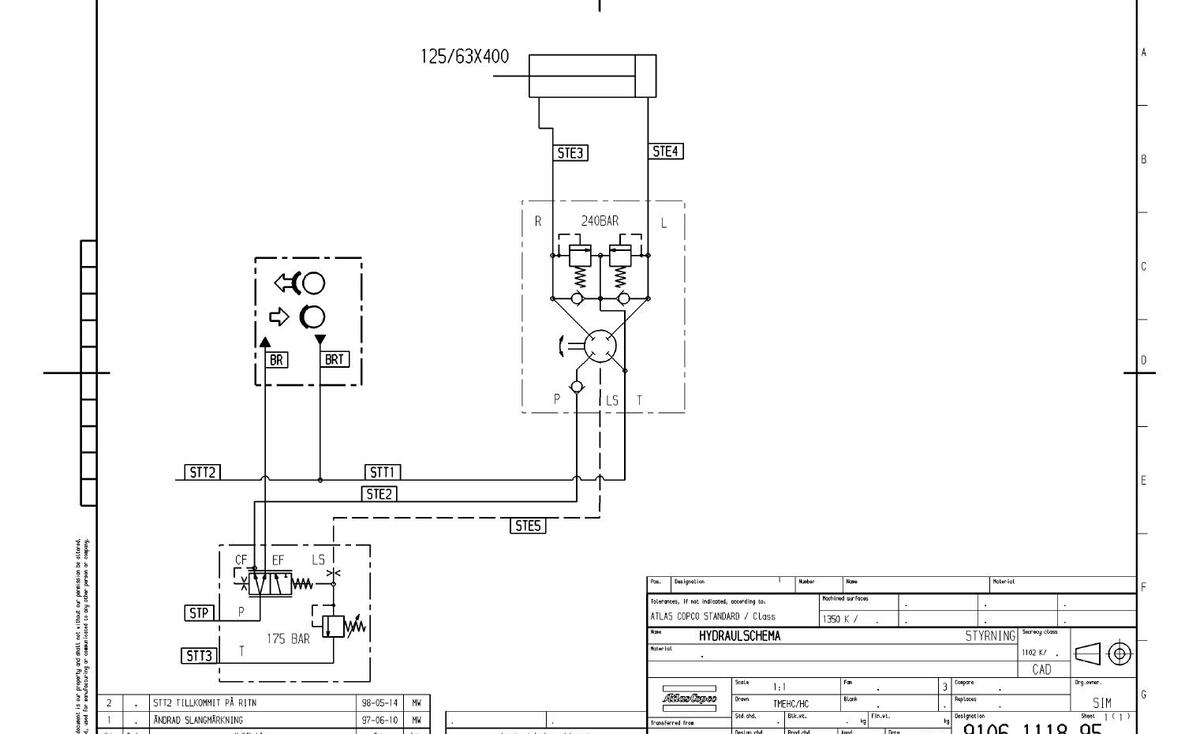

- Diagrama hidráulico (Hydraulic Diagram)
- Visão de conjunto — desenho dimensional (Overview: Dimension Drawing)
- Diagrama de água (Water Diagram)
- Kit de aviso ECL e marcações de fiação (Wire Markings)
Para Quem é
Indicado para técnicos, eletricistas, mecânicos e engenheiros de manutenção que operam ou dão suporte à perfuratriz jumbo Atlas Copco Rocket Boomer M2C e precisam ler circuitos de ar, elétricos, hidráulicos e de água com precisão.
Diagramas e Desenhos (não é Catálogo de Peças nem Manual de Serviço)
Este documento reúne diagramas e desenhos técnicos (esquemas de circuito e desenhos dimensionais). Ele não lista números de peça por conjunto como um catálogo de peças, nem descreve passo a passo procedimentos de reparo como um manual de serviço — seu foco é a leitura dos circuitos e a compreensão dos sistemas.
Perguntas Frequentes
Está em qual idioma?
Bilíngue Inglês/Sueco (documento original de fábrica Atlas Copco).
Como vou receber o arquivo?
Entrega 100% digital: após a confirmação do pagamento você recebe o PDF em poucos minutos por e-mail ou WhatsApp.
Garantias e Suporte
- 🔒 Pagamento 100% seguro
- ⚡ Entrega imediata após a confirmação
- ♾️ Acesso vitalício ao arquivo
- 🔄 Reentrega gratuita em caso de perda
- 💬 Suporte por WhatsApp
