Descrição
Especificações
- Marca: Atlas Copco
- Modelo: Boomer S1 D (PM 8999-2364)
- Tipo de equipamento: Perfuratriz Jumbo de Perfuração de Rocha (Face Drilling Rig)
- Documento: Diagramas e Desenhos (Diagrams and Drawings)
- Páginas: 116
- Idioma: Inglês
- Formato: PDF

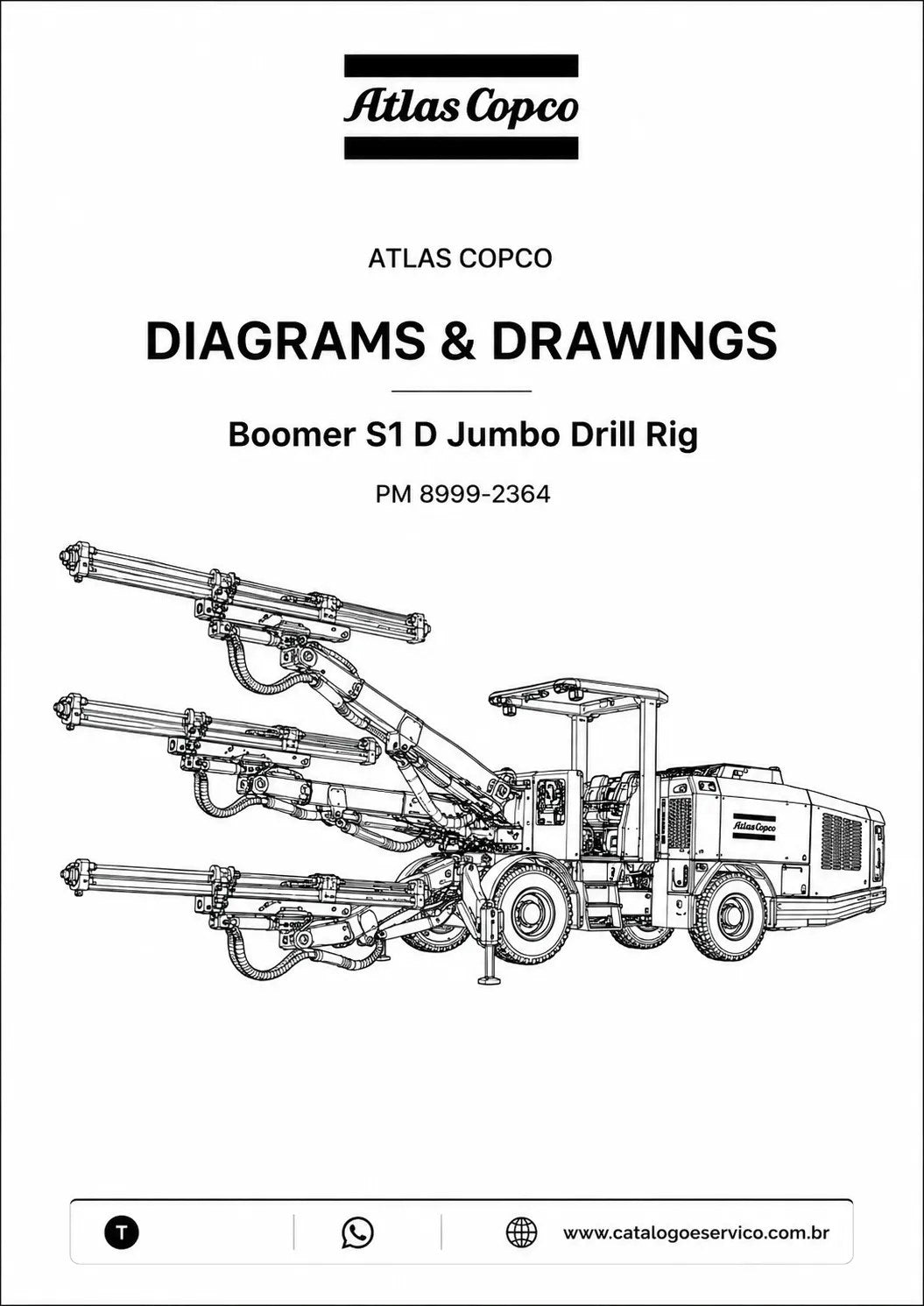

Coletânea oficial de Diagramas e Desenhos (Diagrams and Drawings) da perfuratriz jumbo Atlas Copco Boomer S1 D, referência PM 8999-2364 (Copyright 2016). O documento reúne os esquemas dos sistemas pneumático, elétrico, de proteção contra incêndio e hidráulico da máquina, com diagramas de circuito, esquemas de conexão e desenhos por módulo. É a base técnica para diagnóstico, rastreamento de circuitos e instalação/substituição de componentes. Documento de 116 páginas em inglês.
Por Que Comprar Este Diagramas Boomer S1 D Atlas Copco
- ✅ Esquemas reais dos sistemas pneumático, elétrico, hidráulico e antincêndio
- ✅ Diagramas de circuito e de conexão para diagnóstico preciso
- ✅ Desenhos por módulo (lança, dianteiro, cabine, potência, traseiro)
- ✅ 116 páginas de referência oficial Atlas Copco (PM 8999-2364)
- ✅ Agiliza a localização de falhas elétricas e hidráulicas
- ✅ Acesso vitalício com reentrega e entrega imediata após a confirmação
Sistemas e Procedimentos Cobertos
O documento apresenta o Índice (Table of Content) real com os seguintes sistemas e diagramas:
- Diagrama Pneumático — Pneumatic Diagram (Air & Water System)
- Sistema de graxa manual — Man. Grease System / Equipment

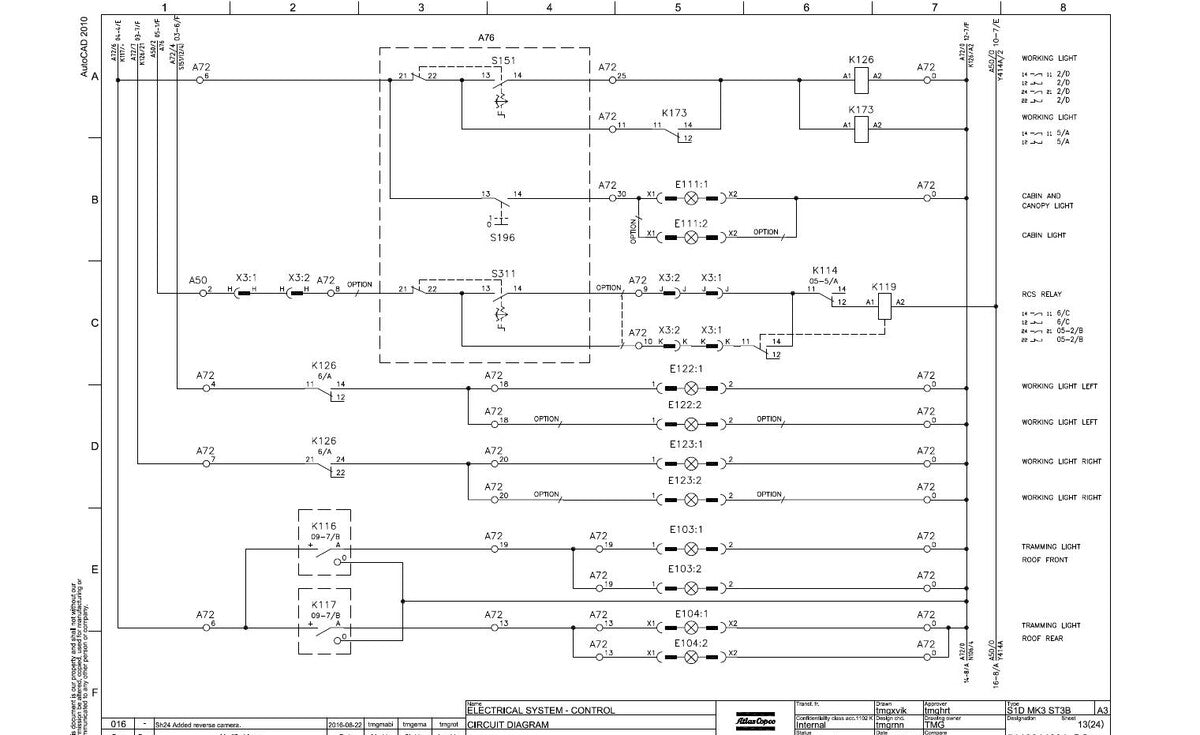

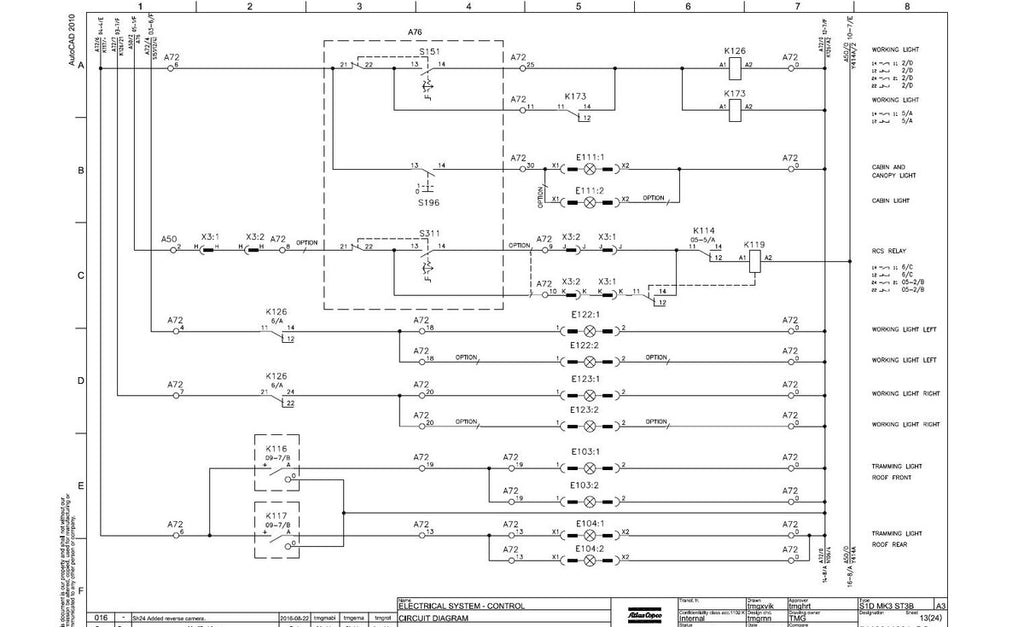

- Diagrama Elétrico — Electrical Diagram (Circuit Diagram 24V / A10)
- Diagramas de conexão — Connection Diagram 24V / A10
- Parada de emergência — Emergency Stop A10
- Painel de perfuração — Drill Panel A20
- Névoa de água / stinger — Water Mist / BSH + Tapping / Stinger
- Proteção contra incêndio — Fire Protection (Ansul Fire Suppression / Checkfire)

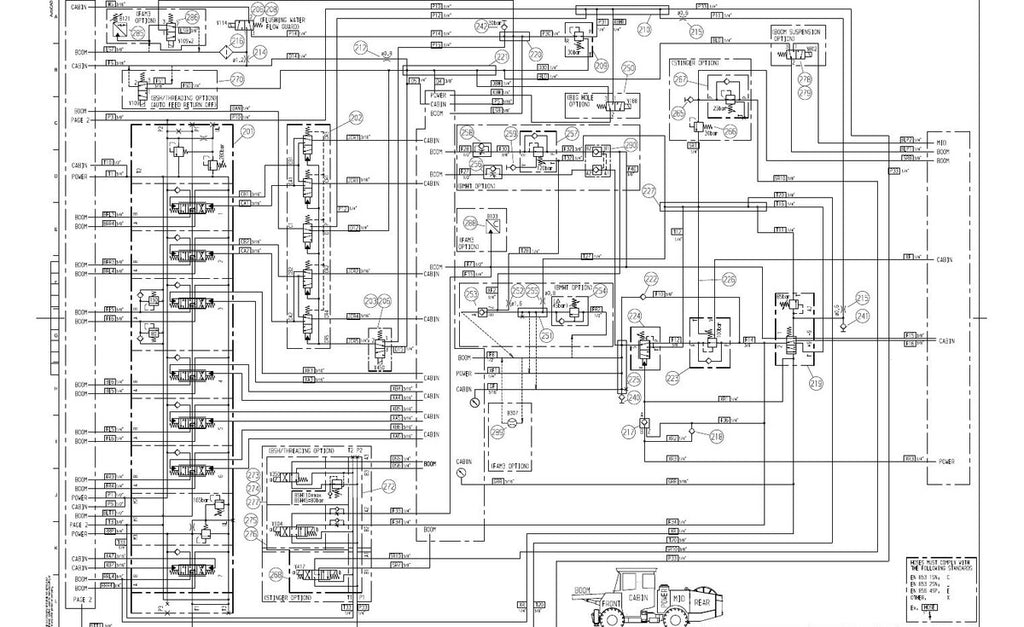

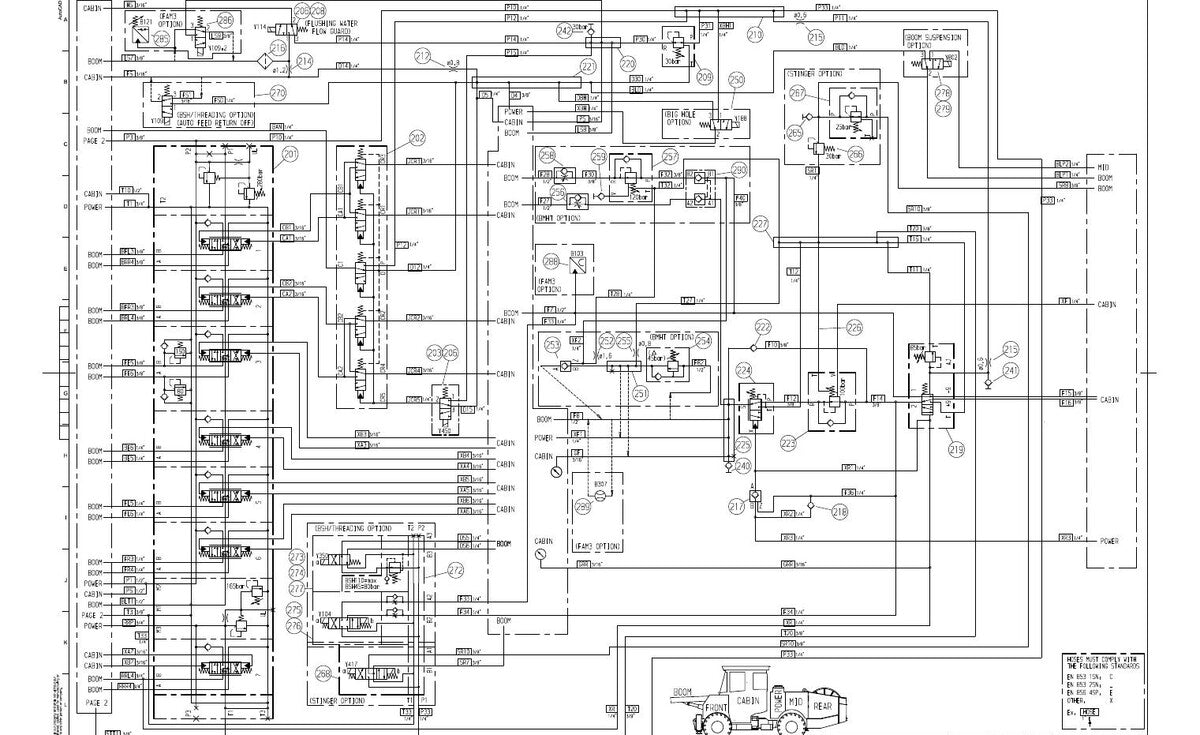

- Diagrama Hidráulico — Hydraulic Diagram (Boom Module)
- Esquema hidráulico — Front Module / Cabin & Canopy
- Esquema hidráulico — Power Module / Rear Module
Para Quem é
Indicado para eletricistas e mecânicos de mineração, equipes de manutenção especializada e técnicos que precisam rastrear circuitos e diagnosticar os sistemas da perfuratriz jumbo Atlas Copco Boomer S1 D.
Diagramas e Desenhos
Este documento é uma coletânea de Diagramas e Desenhos (esquemas de circuito e conexão): seu foco é a compreensão e o rastreamento dos sistemas elétrico, hidráulico e pneumático. Não é um catálogo de peças nem um manual de serviço completo — complementa o diagnóstico com os esquemas oficiais da máquina.
Perguntas Frequentes
Está em qual idioma?
Em Inglês. Os esquemas usam simbologia técnica padrão internacional.
Como vou receber o arquivo?
Entrega 100% digital: após a confirmação do pagamento você recebe o PDF em poucos minutos por e-mail ou WhatsApp.
Garantias e Suporte
- 🔒 Pagamento 100% seguro
- ⚡ Entrega imediata após a confirmação
- ♾️ Acesso vitalício ao arquivo
- 🔄 Reentrega gratuita em caso de perda
- 💬 Suporte por WhatsApp
