Descrição
Especificações
- Marca: Atlas Copco
- Modelo: Boltec MD
- Tipo de equipamento: Perfuratriz de Rocha / Equipamento de Chumbamento (Rock Bolting)
- Documento: Diagramas e Desenhos (PM No. 8991 4861 00)
- Páginas: 113
- Idioma: Inglês (com legendas em Sueco)
- Formato: PDF
Este documento de diagramas e desenhos da Atlas Copco Boltec MD reúne os esquemas técnicos e as listas de componentes dos sistemas da perfuratriz de rocha. Traz os diagramas de ar, elétrico, proteção contra incêndio, hidráulico, de água e o desenho dimensional de conjunto, cada seção acompanhada da lista de artigos (art.no., descrição e página) que identifica os componentes representados. É o material de referência para entender a arquitetura dos circuitos da máquina, apoiar o diagnóstico e localizar os desenhos oficiais de cada sistema.
Por Que Comprar Este Documento Boltec MD Atlas Copco
- ✅ Documento com 113 páginas de esquemas e desenhos oficiais
- ✅ Diagramas de ar, elétrico, incêndio, hidráulico e de água
- ✅ Cada seção com lista de componentes (art.no. e descrição)
- ✅ Apoia diagnóstico elétrico e hidráulico da perfuratriz
- ✅ Ideal para eletricistas, mecânicos e equipes de manutenção de mina
- ✅ Acesso vitalício com reentrega e entrega imediata após a confirmação
Sistemas e Diagramas Cobertos
O documento está organizado nos seguintes sistemas de diagramas:
- Diagrama de ar (esquema de fluxo, compressor GAR30, injeção de cartucho)

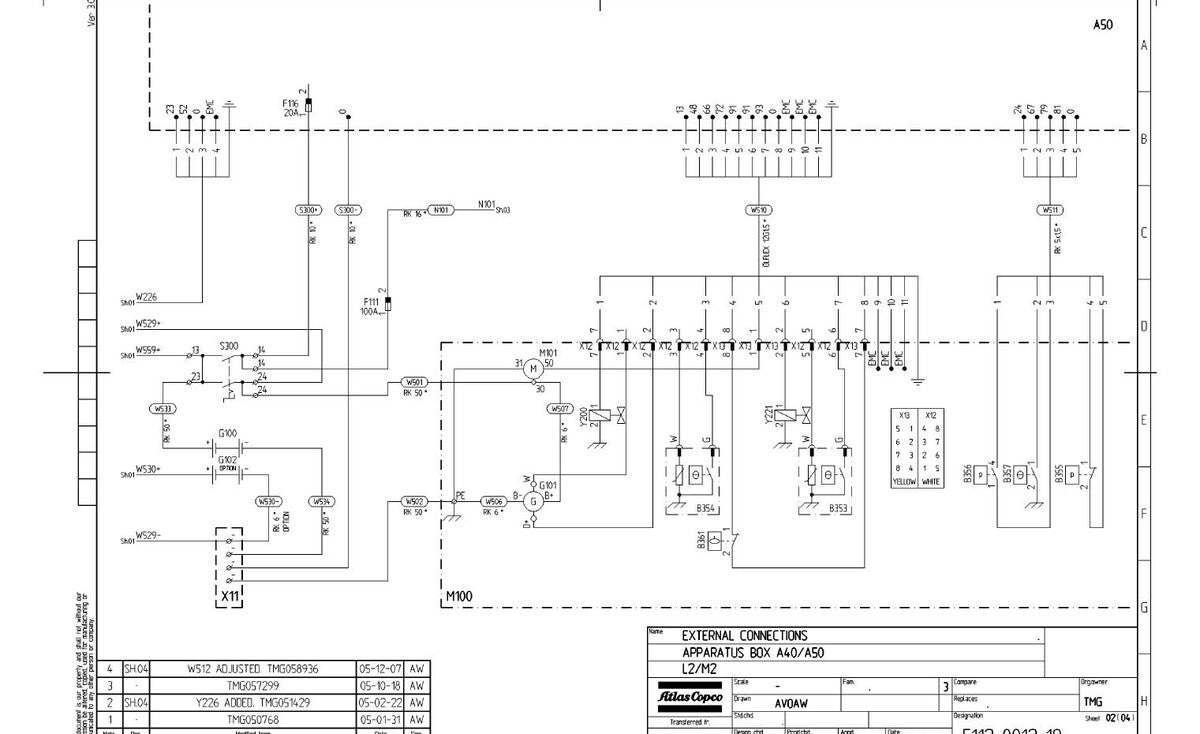

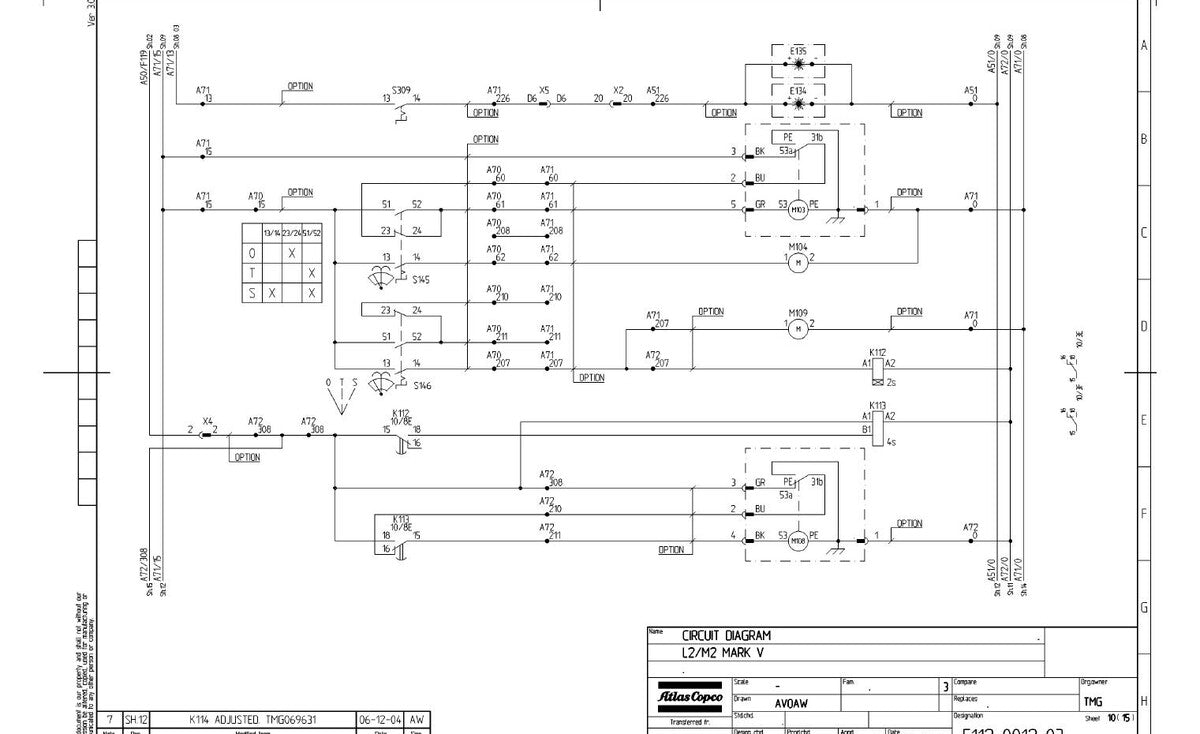

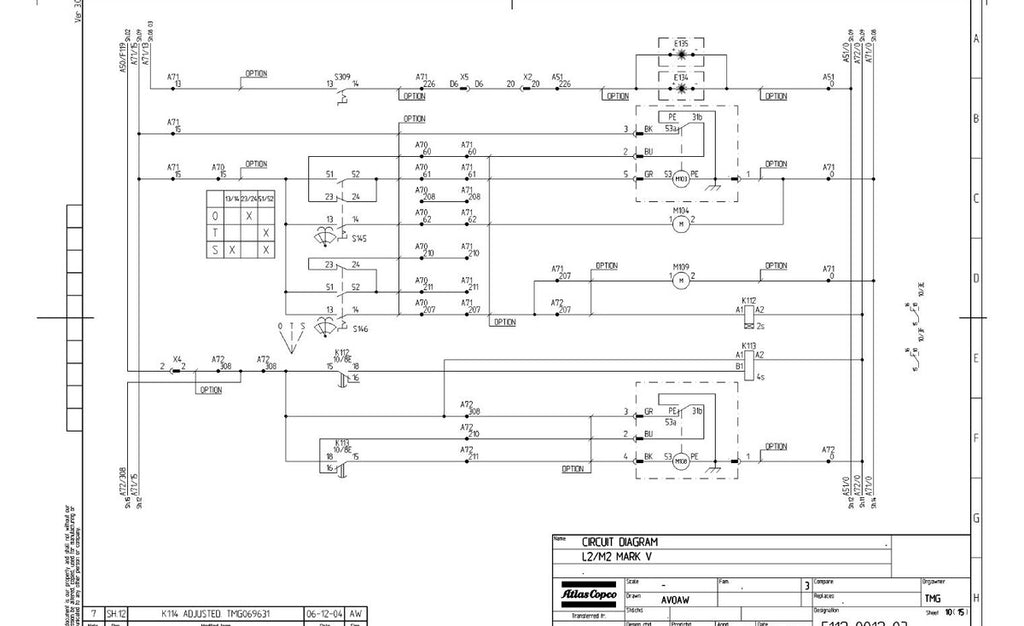

- Diagrama elétrico (caixa de junção, diagramas de circuito 24VDC, conexões 230VAC cabine e teto de proteção)
- Conexões elétricas dos chassis de lança, motor e traseiro
- Painéis hidráulico (A71) e de teto (A72) e parada de emergência (A41)
- Diagrama de proteção contra incêndio (fire suppression)
- Diagrama hidráulico
- Desenho dimensional de conjunto (overview / dimension drawing)
- Diagrama de água
Para Quem é
Para eletricistas, mecânicos hidráulicos e equipes de manutenção de mineração subterrânea que precisam dos esquemas elétricos e hidráulicos oficiais da Boltec MD para diagnóstico e reparo.
Diagramas e Desenhos (o que é)
Este é um documento de esquemas e desenhos técnicos: mostra como os circuitos elétricos, hidráulicos, de ar e de água estão ligados, com as listas de componentes de cada sistema. Não é um manual passo a passo de reparo nem um catálogo de peças completo por conjunto — é a referência de projeto e diagnóstico dos sistemas.
Perguntas Frequentes
Está em qual idioma?
O conteúdo é em inglês, com algumas legendas e títulos também em sueco (idioma de origem da Atlas Copco).
Como vou receber o arquivo?
Entrega 100% digital: após a confirmação do pagamento você recebe o PDF em poucos minutos por e-mail ou WhatsApp.
Posso pesquisar um componente específico?
Sim, o PDF é pesquisável — dá para buscar por descrição ou número de artigo diretamente no arquivo.
