Descrição

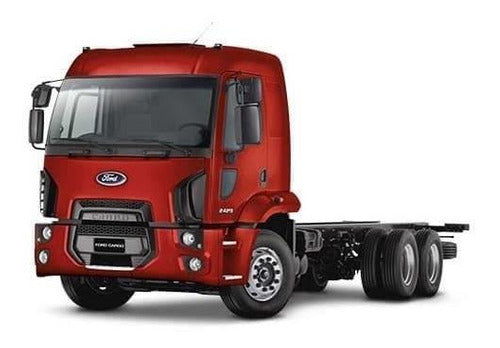

Diagrama Elétrico Caminhão Ford Cargo Euro 5 — documentação técnica em PDF, idioma Português. Todos os circuitos elétricos organizados por sistema, com identificação de conectores, pinagem e trajeto de chicotes.
A estrutura do diagrama segue o padrão das concessionárias, facilitando a comunicação entre oficina e fornecedor. Todos os circuitos estão organizados por grupo funcional. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Diagrama
- Marca: Ford
- Modelo: Cargo Euro 5
- Tipo: Caminhão
- Idioma: Português
- Formato: PDF Pesquisável
Sistemas e Circuitos Cobertos
Sistema de gerenciamento do motor, central eletrônica (ECU), circuitos de partida e carga, iluminação externa e interna, painel de instrumentos e indicadores, sistema de freios ABS/EBS, tacógrafo e eletrônica embarcada, ar condicionado, travas e vidros elétricos, sistema de sinalização, pontos de aterramento e fusíveis.
Para Quem é Este Diagrama
Indicado para mecânicos de veículos pesados, eletricistas automotivos, oficinas especializadas em caminhões, transportadoras e frotistas que precisam de diagramas verificados para diagnóstico e reparo do sistema elétrico.
Diagrama Elétrico vs Manual de Serviço
Este diagrama é ideal para diagnóstico e reparo elétrico — contém esquemas de circuitos, pinagem de conectores e identificação de chicotes. Para procedimentos mecânicos, valores de torque e diagnóstico de outros sistemas, você precisará do Manual de Serviço correspondente.
Perguntas Frequentes
Inclui identificação de conectores e pinagem?
Sim, todos os circuitos apresentam identificação completa de conectores, pinagem, cores de fios e localização dos componentes no veículo.
Ajuda a encontrar problemas elétricos?
Sim, o diagrama permite rastrear circuitos completos do fusível até o componente, facilitando a identificação de curtos, circuitos abertos e falhas intermitentes.
Preciso do manual de serviço também?
O diagrama é para diagnóstico e reparo elétrico. O manual de serviço é para procedimentos mecânicos e especificações. Dependendo da necessidade, você pode precisar de ambos.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
