O Diagrama Elétrico Volvo do ano-modelo 2006 é a publicação TP 3989202 e cobre V70, V70 R, XC70 e XC90 no mesmo volume, com os esquemas marcados por modelo. São 328 páginas em inglês, das quais 80 são ilustrações de componentes e 29 são de conectores. As caixas de fusíveis vêm mapeadas fusível a fusível: CEM de F1 a F34 e REM de F1 a F38. Os pontos de aterramento são numerados na faixa 31/1 a 31/120.
Aplicação — serve em quê
- Volvo V70 2006
- Volvo V70 R 2006
- Volvo XC70 2006
- Volvo XC90 2006
- XC90 2006 com motor 8 cilindros (controle de emissões)
- Versões com amortecimento contínuo CCD e módulo do volante SWM
Destaques deste material
- Publicação Volvo TP 3989202, ano-modelo 2006, com quatro modelos no mesmo volume.
- 80 páginas de ilustrações de componentes e 29 páginas de conectores.

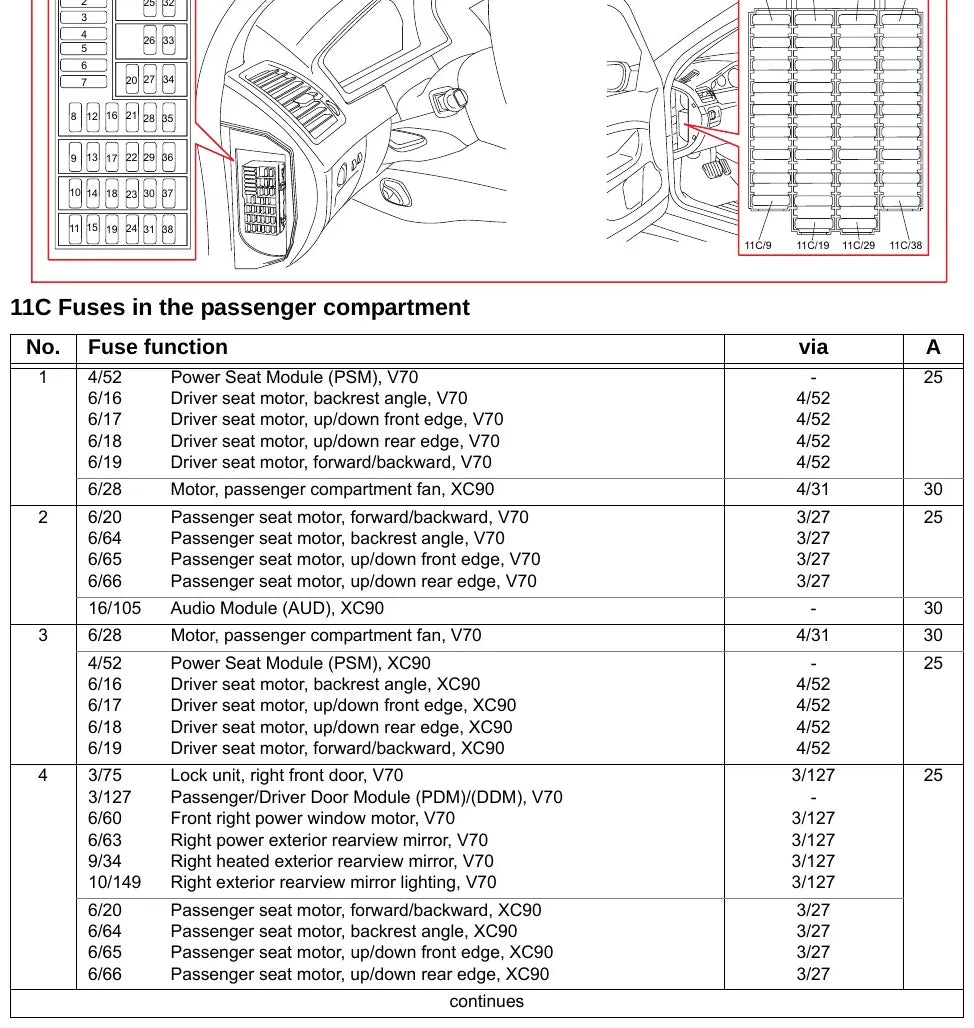

- Caixas de fusíveis mapeadas fusível a fusível: CEM de F1 a F34 e REM de F1 a F38.
- Componentes identificados por código posicional, como 3/225 (amortecimento contínuo CCD), 3/254 (módulo do volante SWM), 4/9 (módulo SRS), 4/16 (módulo de freio) e 4/28 (módulo da transmissão).
- 19 páginas de roteamento dos chicotes no veículo e 13 de pontos de derivação.

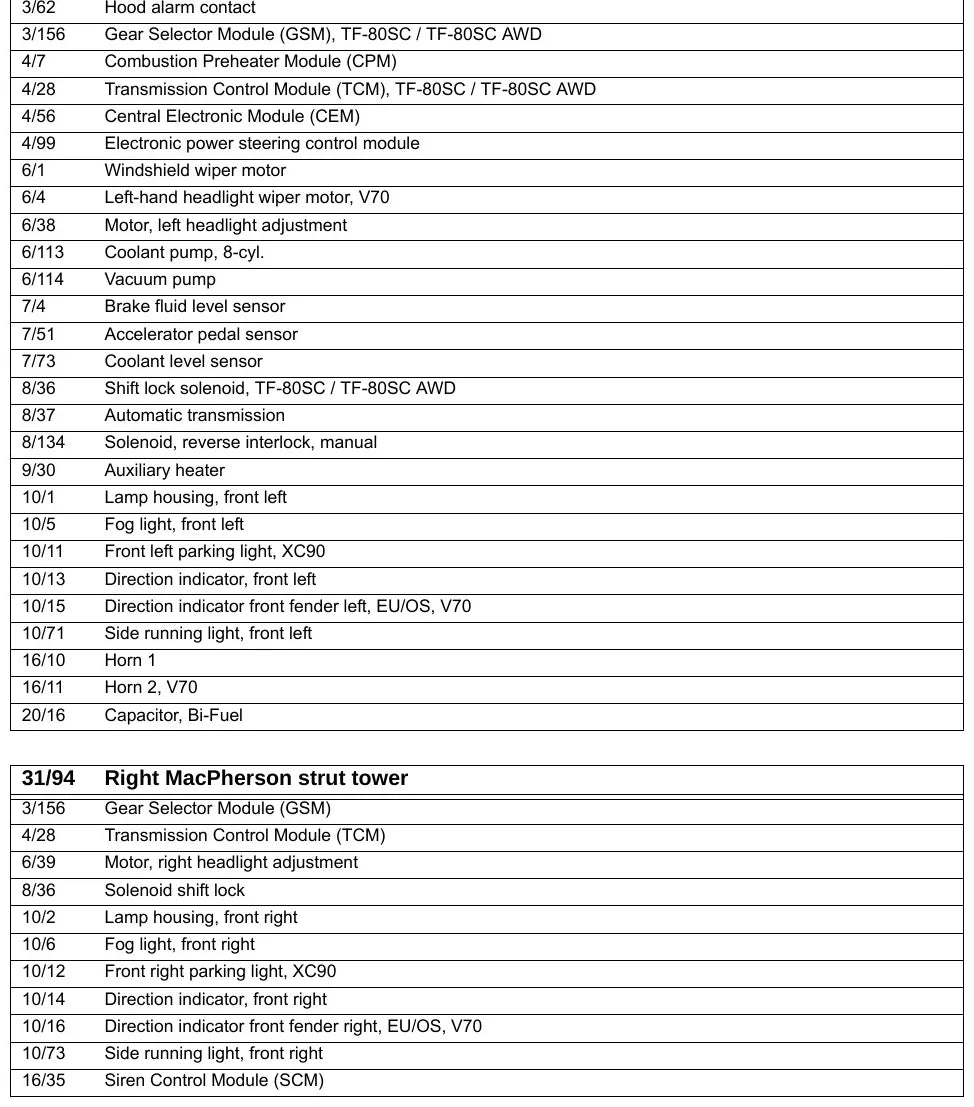

- Pontos de aterramento numerados na faixa 31/1 a 31/120.
- Seção específica de controle de emissões do XC90 8 cilindros.
Circuitos e sistemas cobertos
- Distribuição elétrica e caixas de fusíveis
- Módulos de comando
- Relés
- Pontos de aterramento
- Conectores e pontos de derivação dos chicotes
- Roteamento dos chicotes no veículo

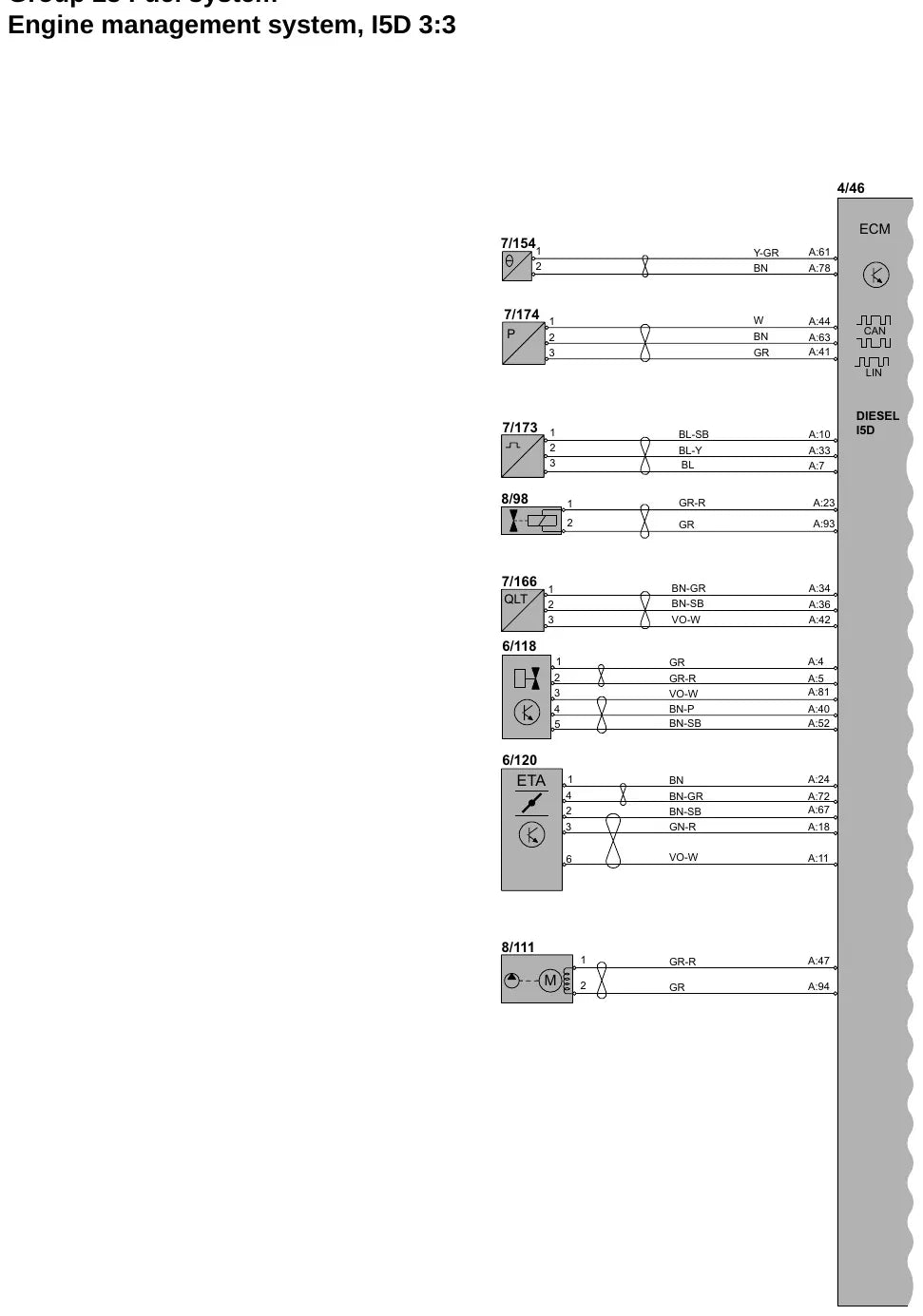

- Sistema de combustível (Grupo 23)
- Sistema de arrefecimento (Grupo 26)
- Iluminação externa e interna (Grupo 35)
- Equipamentos elétricos adicionais (Grupo 36)
- Chicotes e fusíveis (Grupo 37)
- Instrumentos (Grupo 38)
- Transmissão (Grupo 43)
- Portas e aberturas (Grupo 83)
- Equipamentos internos (Grupos 85 e 88)
- Climatização e ar-condicionado (Grupo 87)
Por que vale a pena
- Você acha o fio certo pelo código do componente e pelo ponto de derivação do chicote.
- Fusível a fusível nas caixas CEM e REM, que é onde começa a maioria dos defeitos elétricos.
- O roteamento mostra por onde o chicote passa no carro, e não só o desenho do circuito.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo especializado em Volvo.
- Oficina de veículo europeu que atende V70, XC70 e XC90.
- Mecânico que precisa localizar módulo e aterramento antes de desmontar acabamento.
- Proprietário que quer acompanhar o diagnóstico com o esquema na mão.
Perguntas frequentes
Serve no meu XC70 2006?
Serve. A publicação TP 3989202 cobre V70, V70 R, XC70 e XC90 do ano-modelo 2006 no mesmo volume, com os esquemas marcados por modelo.
Em que idioma está?
Em inglês. Os desenhos, os códigos de componente, a numeração dos fusíveis e os pontos de aterramento são universais, o que deixa a leitura simples para quem já trabalha com Volvo.
Traz os fusíveis e os pontos de aterramento?
Traz. As caixas CEM (F1 a F34) e REM (F1 a F38) vêm fusível a fusível, e os pontos de aterramento são numerados de 31/1 a 31/120, com 13 páginas de pontos de derivação.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
