Diagrama Elétrico Volvo V70, V70 R, XC70 e XC90 2005 — 151 Páginas em PDF

Especificações

Diagrama elétrico Volvo ano-modelo 2005, publicação TP 3977201, com 151 páginas em inglês. Um único livro cobre quatro carros: V70, V70 R, XC70 e XC90, com os gerenciamentos de motor de 5 cilindros, 5 cilindros turbo e 6 cilindros e a transmissão automática 4T65AWD. Os fusíveis vêm mapeados caixa por caixa, do compartimento do motor ao porta-malas.

Aplicação — serve em quê

• Volvo V70 2005
• Volvo V70 R 2005
• Volvo XC70 2005
• Volvo XC90 2005
• Versões com motor de 5 cilindros, 5 cilindros turbo e 6 cilindros
• Versões com transmissão automática 4T65AWD
• Versões com aquecedor de estacionamento e sensor de chuva

Destaques deste material

• Um único livro de 151 páginas cobre V70, V70 R, XC70 e XC90 do ano-modelo 2005.
• Módulos identificados pelo código Volvo: CEM 4/56, REM 4/58, UEM 4/70, AEM 4/78, DEM 4/82, SUM 4/84, PAM 4/86, ECM 4/46 e DIM 5/1.
• Fusíveis mapeados por caixa: motor 11A/1-8, 11B/1-6 e 11B/8-23, habitáculo 11C/1-8, porta-malas 11E/1-7, mais F17 a F34 no CEM e F1 a F38 no REM.
• Lista de componentes em 4 páginas, numerada por grupo: 1/1 bateria, 2/x relés, 3/x interruptores, 4/x módulos e 6/x motores.
• Traz a transmissão automática 4T65AWD e os três gerenciamentos de motor: 5 cilindros, 5 cilindros turbo e 6 cilindros.

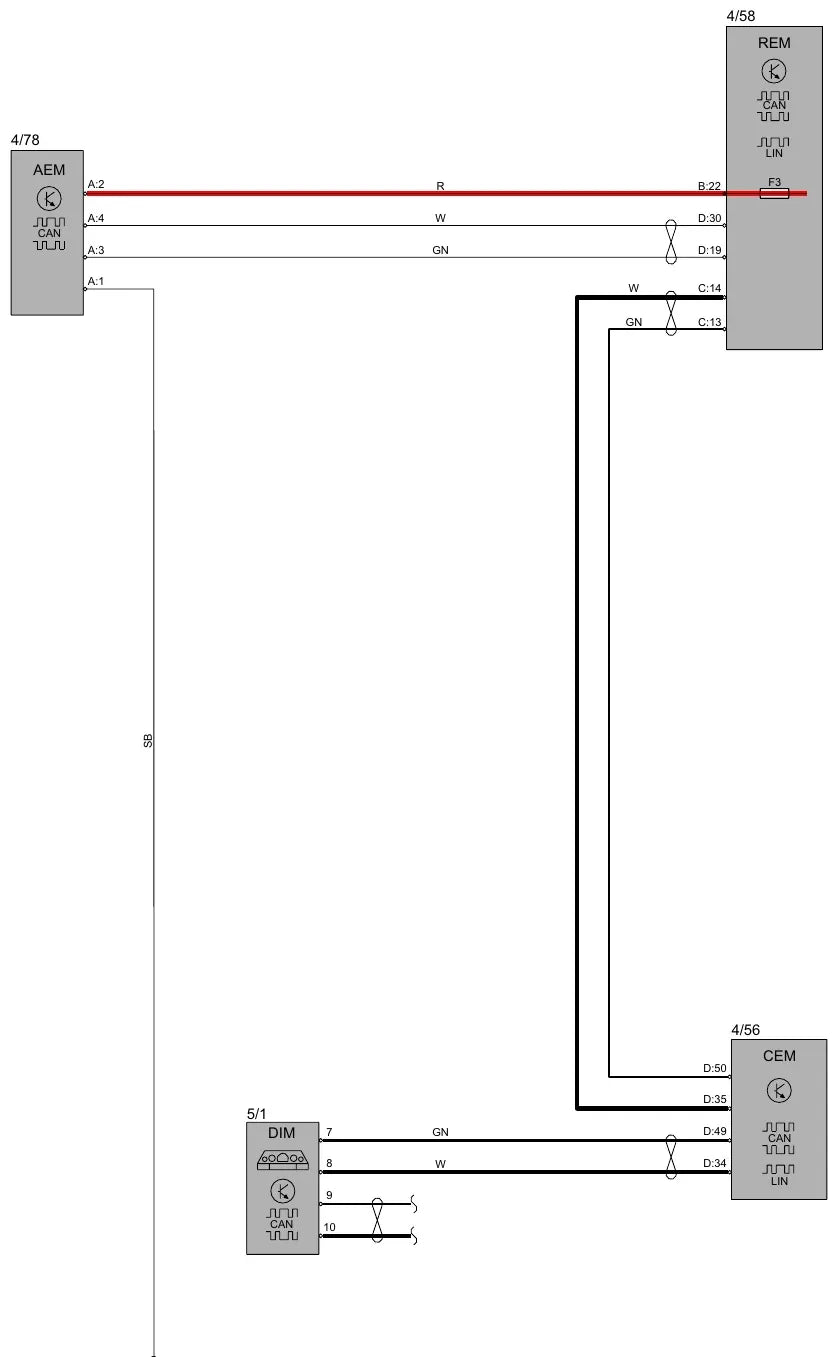

• Comunicação de dados desenhada separadamente para V70/XC70 e para XC90, com CAN de baixa velocidade, LIN e MOST.
• Estrutura por grupo Volvo: 23 combustível, 35 iluminação, 38 instrumentos, 43 transmissão, 83 portas, 84 espelhos, 87 climatização e 88 equipamento interno.

Circuitos e sistemas cobertos

• Distribuição elétrica e caixas de fusíveis
• Sistema de combustível (Grupo 23)

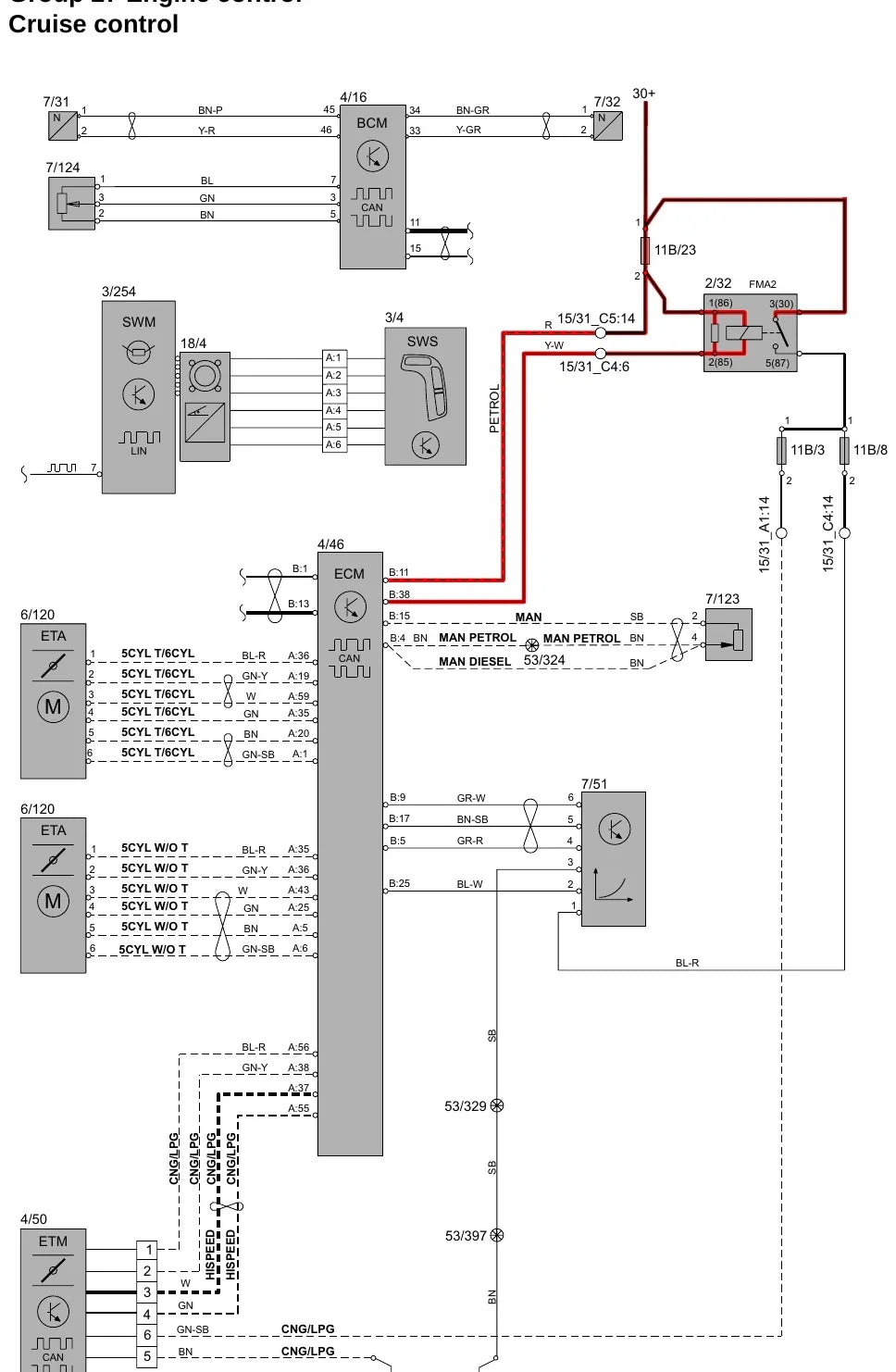

• Gerenciamento do motor 5 cil., 5 cil. Turbo e 6 cil.
• Sistema de partida e carga
• Transmissão automática 4T65AWD (Grupo 43)

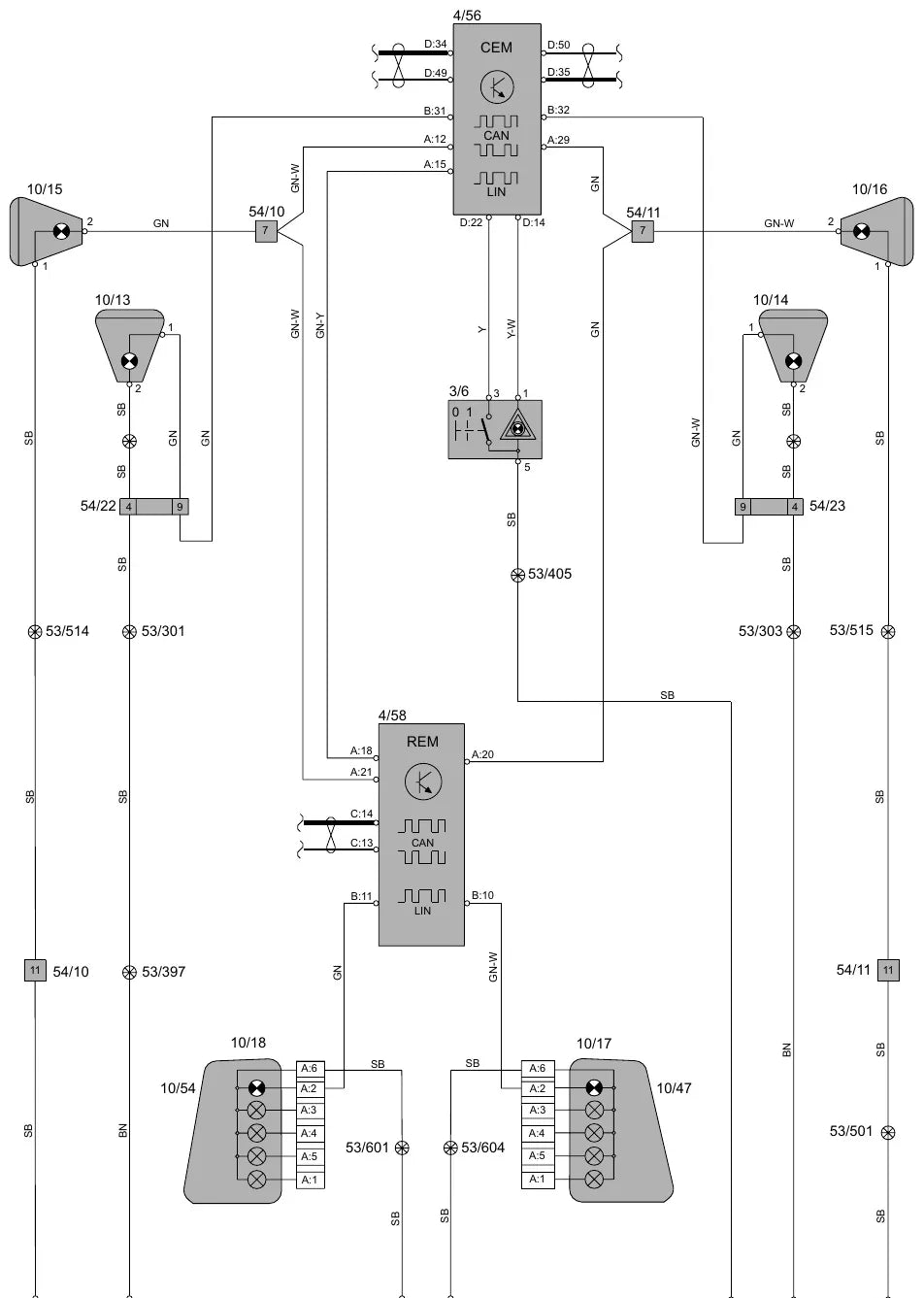

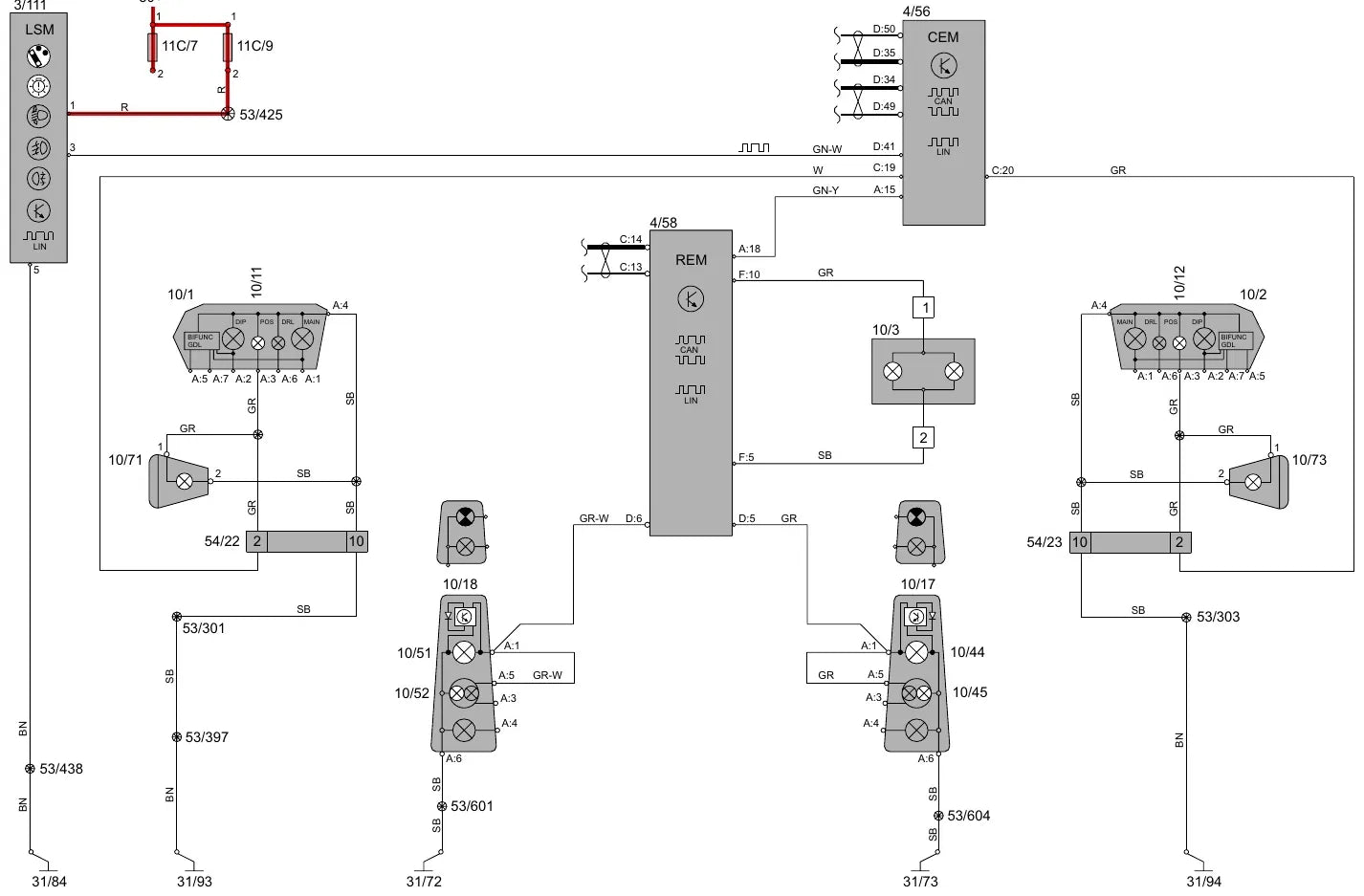

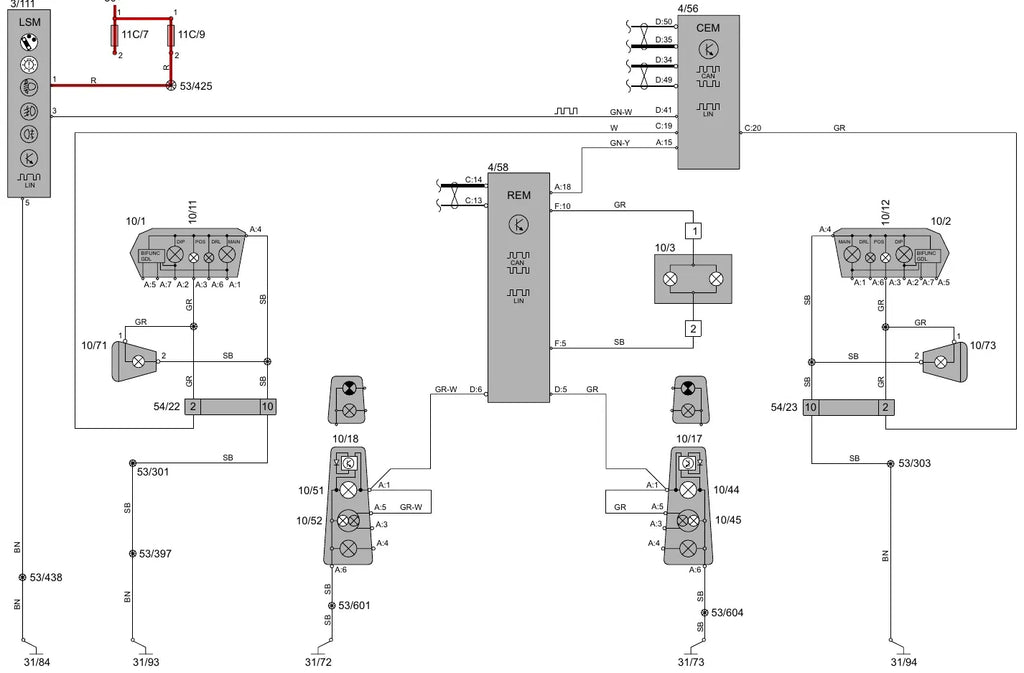

• Iluminação e ajuste do alcance dos faróis (Grupo 35)
• Equipamento elétrico adicional e acessórios (Grupo 36 e 39)
• Portas, travas e aberturas (Grupo 83)
• Instrumentos (Grupo 38)
• Climatização e ar-condicionado (Grupo 87)
• Equipamento interno, bancos elétricos e teto solar (Grupos 85 e 88)
• Espelhos e itens externos (Grupo 84)
• Módulos de controle e localização (CEM, REM, UEM, AEM, DEM, SUM, PAM, DIM)
• Comunicação de dados CAN de baixa velocidade, LIN e MOST
• Imobilizador eletrônico, limpador/lavador e buzina
• Sensor de chuva, aquecedor de estacionamento e pontos de aterramento

Por que vale a pena

• Você acha o fio certo pela cor e pelo número do circuito, sem abrir o chicote no chute.
• Os códigos de módulo e de fusível são os mesmos que o scanner e o manual de oficina usam, o que fecha o diagnóstico mais rápido.
• Quatro modelos num documento só: quem atende Volvo dessa geração resolve a garagem inteira.
• Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.

Para quem é

• Eletricista automotivo especializado em Volvo.
• Oficina multimarcas que pega XC90 e V70 dessa geração.
• Instalador de acessórios que precisa localizar CEM, REM e UEM antes de puxar fio.
• Proprietário que quer entender a rede CAN e as caixas de fusíveis do carro.

Perguntas frequentes

Serve no meu XC90 2005?
Serve. O mesmo livro cobre XC90, XC70, V70 e V70 R do ano-modelo 2005, com a comunicação de dados desenhada separadamente para o XC90.

Em que idioma está?
Em inglês, na publicação original Volvo TP 3977201. Os desenhos, os códigos de módulo e a numeração de fusíveis são universais, o que torna a consulta direta.

Traz os fusíveis e os módulos?
Traz. Os fusíveis vêm por caixa, do compartimento do motor ao porta-malas, e os módulos aparecem com o código Volvo, como CEM 4/56 e REM 4/58.

Como recebo o arquivo?
O link do PDF chega por e-mail logo após a confirmação do pagamento, e o arquivo é seu para sempre.
