Diagrama Elétrico Volvo S60 e V60 2013 — 333 Páginas em PDF

Especificações

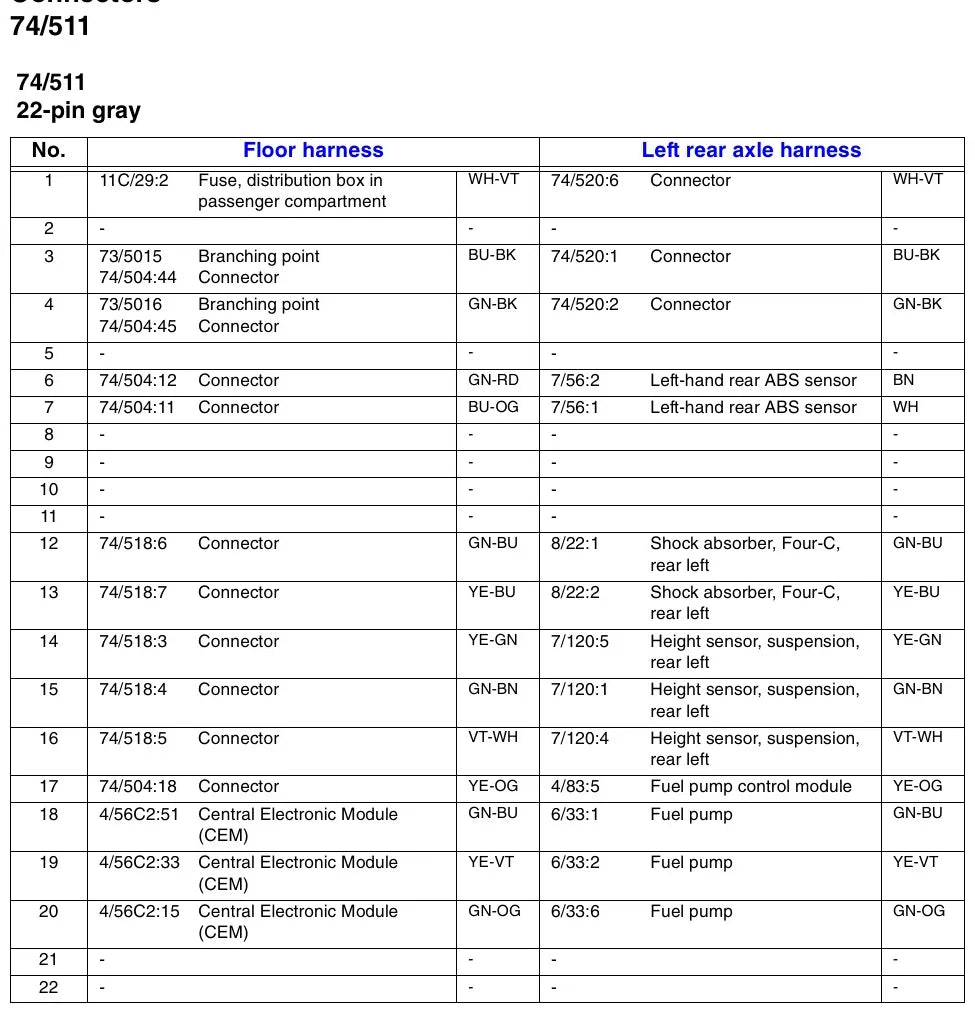

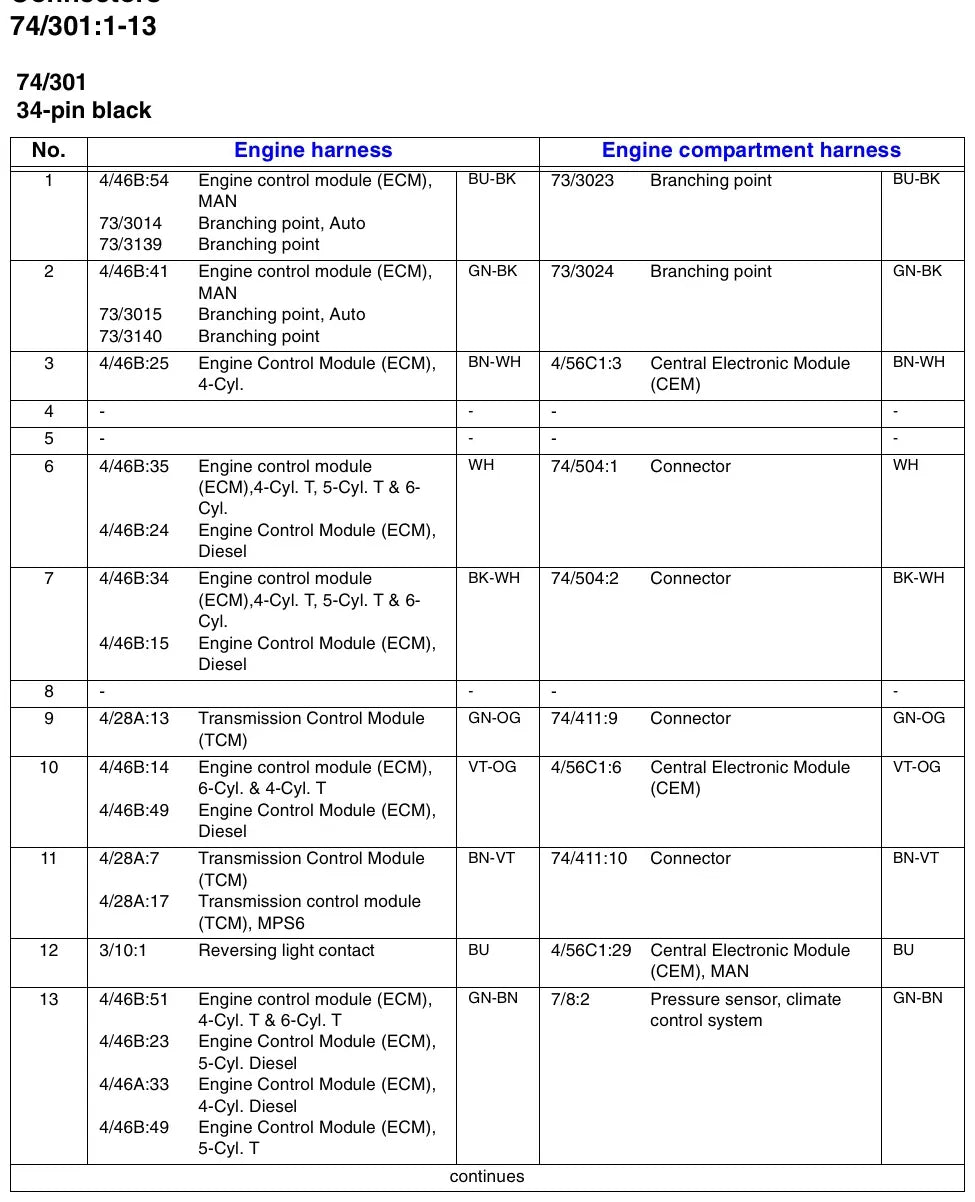

O Diagrama Elétrico Volvo S60 e V60 2013 é a publicação oficial TP 39252202, com 333 páginas em inglês e texto pesquisável do começo ao fim. Um único livro cobre o S60 a partir de 2011 e o V60, e atende cinco motorizações: 4 cilindros 2.0 Turbo, 5 cilindros Turbo, 6 cilindros, 4 cilindros 1.6 Turbo e 1.6 Diesel DV6C, com e sem função Start/Stop. São 57 páginas de ilustrações de componentes, 35 de conectores, 20 de pontos de derivação e 20 de roteamento dos chicotes no veículo.

Aplicação — serve em quê

• Volvo S60 a partir de 2011, ano 2013
• Volvo V60 2013
• Motor 4 cilindros 2.0 Turbo e 5 cilindros Turbo
• Motor 6 cilindros
• Motor 4 cilindros 1.6 Turbo
• Motor 1.6 Diesel DV6C
• Versões com e sem função Start/Stop
• S60 com chicote de engate de reboque de 13 pinos e V60 com tomada de 12 V

Destaques deste material

• Publicação oficial Volvo TP 39252202, Wiring Diagram 2013, estrutura 12w20, com 333 páginas.
• Um só livro para S60 a partir de 2011 e V60, cobrindo cinco motorizações, com e sem Start/Stop.

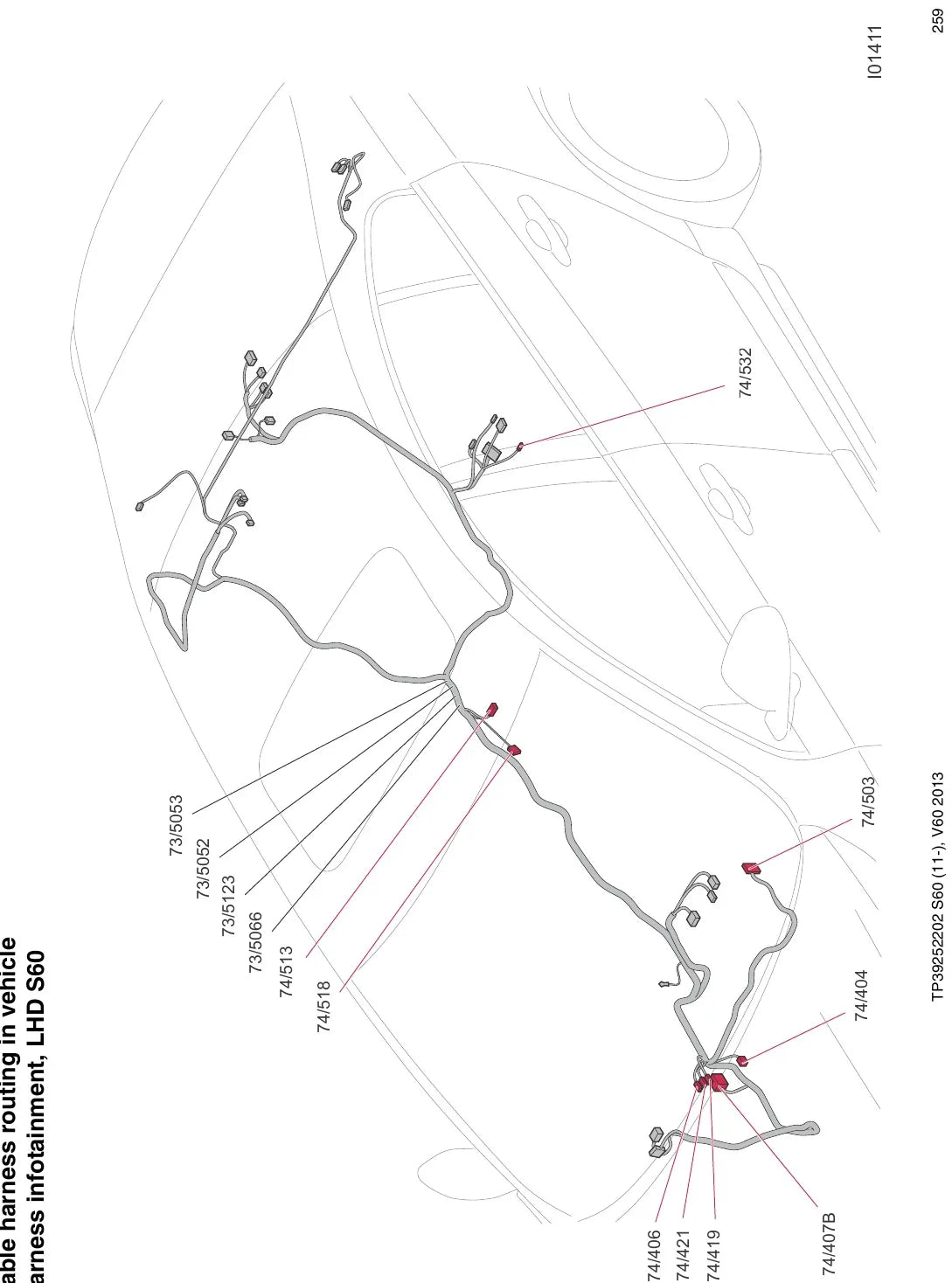

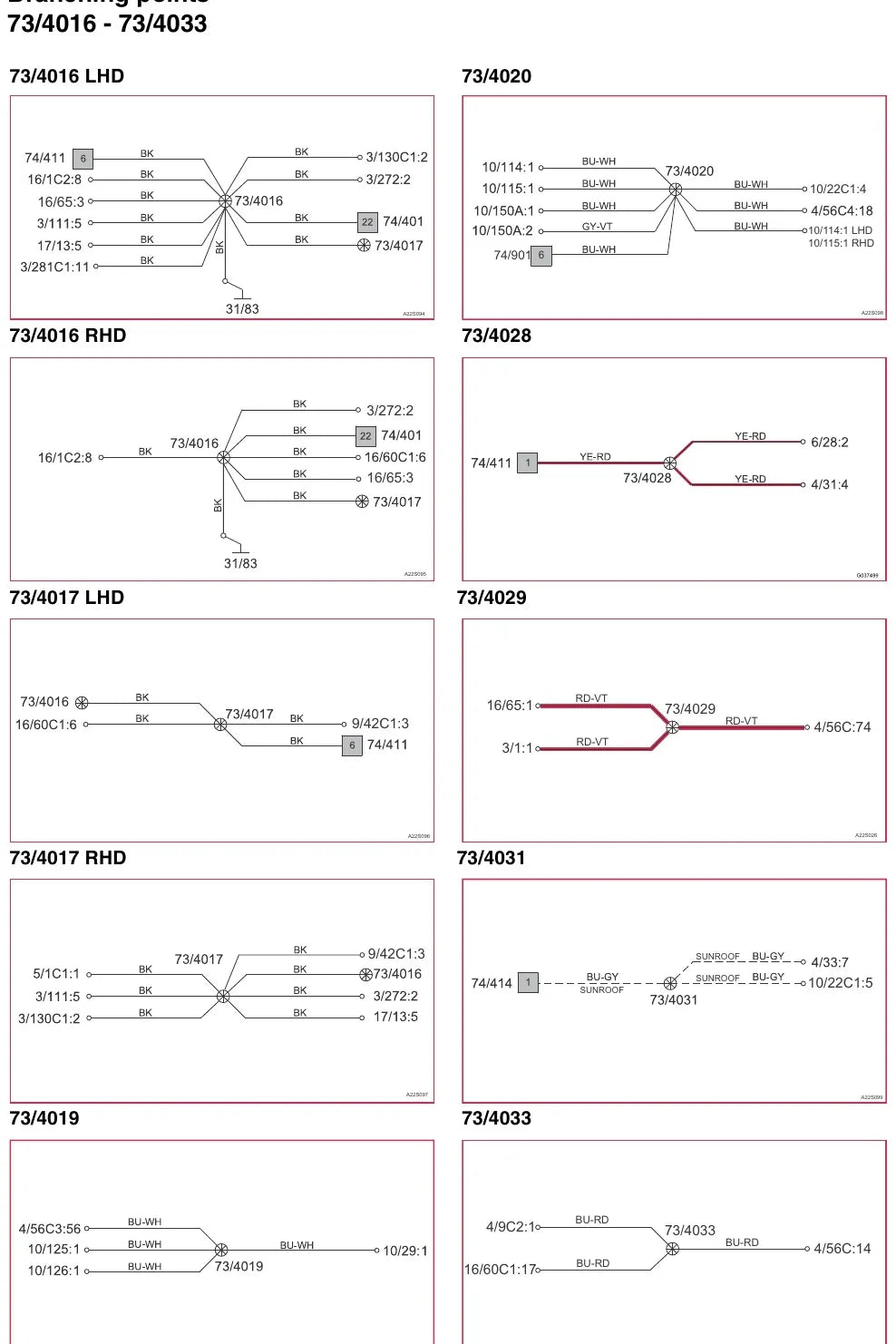

• 132 páginas de apoio visual: 57 de ilustrações de componentes, 35 de conectores, 20 de pontos de derivação e 20 de roteamento dos chicotes.
• Fusíveis mapeados por caixa: compartimento do motor F8-F23 e F27-F44, CEM F1-F24, habitáculo F1-F17, porta-malas FA1-FA11 e bateria PF1-PF2.
• Redes de dados High speed CAN, intermediate speed CAN em versões LHD e RHD, Local CAN, LIN e MOST.
• Circuitos por grupo Volvo: 26 arrefecimento, 27 controles do motor, 28 ignição, 32 alternador, 33 partida, 35 iluminação, 43 transmissão automática, 83 portas e travas e 87 climatização.
• Inclui o chicote de engate de reboque de 13 pinos do S60 e a tomada de 12 V do V60.

Circuitos e sistemas cobertos

• Distribuição elétrica e caixas de fusíveis
• Controles do motor (Grupo 27)
• Ignição e sistema de gerenciamento do motor (Grupo 28)
• Sistema de partida (Grupo 33)
• Alternador e regulador de tensão (Grupo 32)
• Sistema de arrefecimento (Grupo 26)
• Iluminação externa e interna (Grupo 35)
• Equipamento elétrico adicional e acessórios (Grupos 36 e 37)
• Portas, travas e aberturas (Grupo 83)
• Transmissão automática (Grupo 43)
• Climatização e ar-condicionado (Grupo 87)
• Equipamento interno e bancos (Grupos 85 e 88)
• Espelhos aquecidos e itens externos (Grupo 84)
• Módulos de controle e redes CAN, LIN e MOST
• Conectores, pontos de derivação e aterramentos
• Roteamento dos chicotes no veículo e localização dos componentes

Por que vale a pena

• Você acha o fio certo pelo grupo e pelo número do circuito, sem abrir chicote no chute.
• As 20 páginas de roteamento mostram por onde o chicote passa no carro, e não só como o circuito é ligado.
• Fusível, conector e ponto de derivação vêm identificados por caixa e por posição, o que evita erro de diagnóstico.
• Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.

Para quem é

• Eletricista automotivo que atende Volvo S60 e V60 2013.
• Mecânico de oficina que precisa do circuito de partida, alternador ou climatização.
• Dono de oficina especializada em europeus que quer o material de fábrica na bancada.
• Proprietário que instala engate de reboque ou acessório elétrico.

Perguntas frequentes

Serve no meu S60 2013?
Serve. O livro cobre o S60 a partir de 2011 e também o V60, com cinco motorizações: 2.0 Turbo de 4 cilindros, 5 cilindros Turbo, 6 cilindros, 1.6 Turbo e 1.6 Diesel DV6C, com e sem Start/Stop.

Em que idioma está?
Em inglês, como saiu de fábrica. Os desenhos de circuito, os códigos de fusível e a numeração dos componentes no padrão Volvo são universais, então quem já lê esquema elétrico trabalha sem dificuldade.

Traz os fusíveis e as redes de dados?
Traz. Os fusíveis vêm por caixa, do F8 ao F44 no compartimento do motor, F1 a F24 no CEM, F1 a F17 no habitáculo, FA1 a FA11 no porta-malas e PF1 e PF2 na bateria, além das redes High speed CAN, intermediate speed CAN, Local CAN, LIN e MOST.

Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
