Descrição
O Diagrama Elétrico Volvo B9S é o documento técnico em PDF com 89 páginas, pronto para consulta e impressão. Traz os diagramas de fiação, a identificação de componentes, a localização de fusíveis e relés e a numeração dos terminais — tudo o que o profissional precisa para diagnosticar e reparar o sistema elétrico com rapidez e segurança.
Destaques deste material:
- 89 páginas com índice por sigla de módulo (AA, AB, BA, EO...) e pinagem de cada ECU
- Cobre arquitetura Multiplex Versão 2 com EBS 5.0 e I-Shift
- Configuração de terminais detalhada por conector para diagnóstico
Especificações
- Marca: Volvo
- Modelo: B9S
- Documento: Diagrama Elétrico
- Páginas: 89
- Idioma: Multilíngue (PT/ES/EN)
- Formato: PDF digital — download imediato
O que este diagrama elétrico traz (conteúdo real do arquivo)
- Sistema elétrico Multiplex Versão 2 - generalidades
- Sistema de ignição e partida (AA); alimentação e motor de partida (AB)
- Vehicle ECU (BA) e BBM (BB)
- EECU D9A - gestão do motor (CM)
- EBS 5.0 - freios eletrônicos (EO)
- LCM e luzes traseiras (GA/GC)
- Limpador e lavador (GM)
- SWM, SRS / buzina (IS) e áudio (IU)
- Bus Instrument Cluster BIC2 (NA) e tacógrafo (NB)

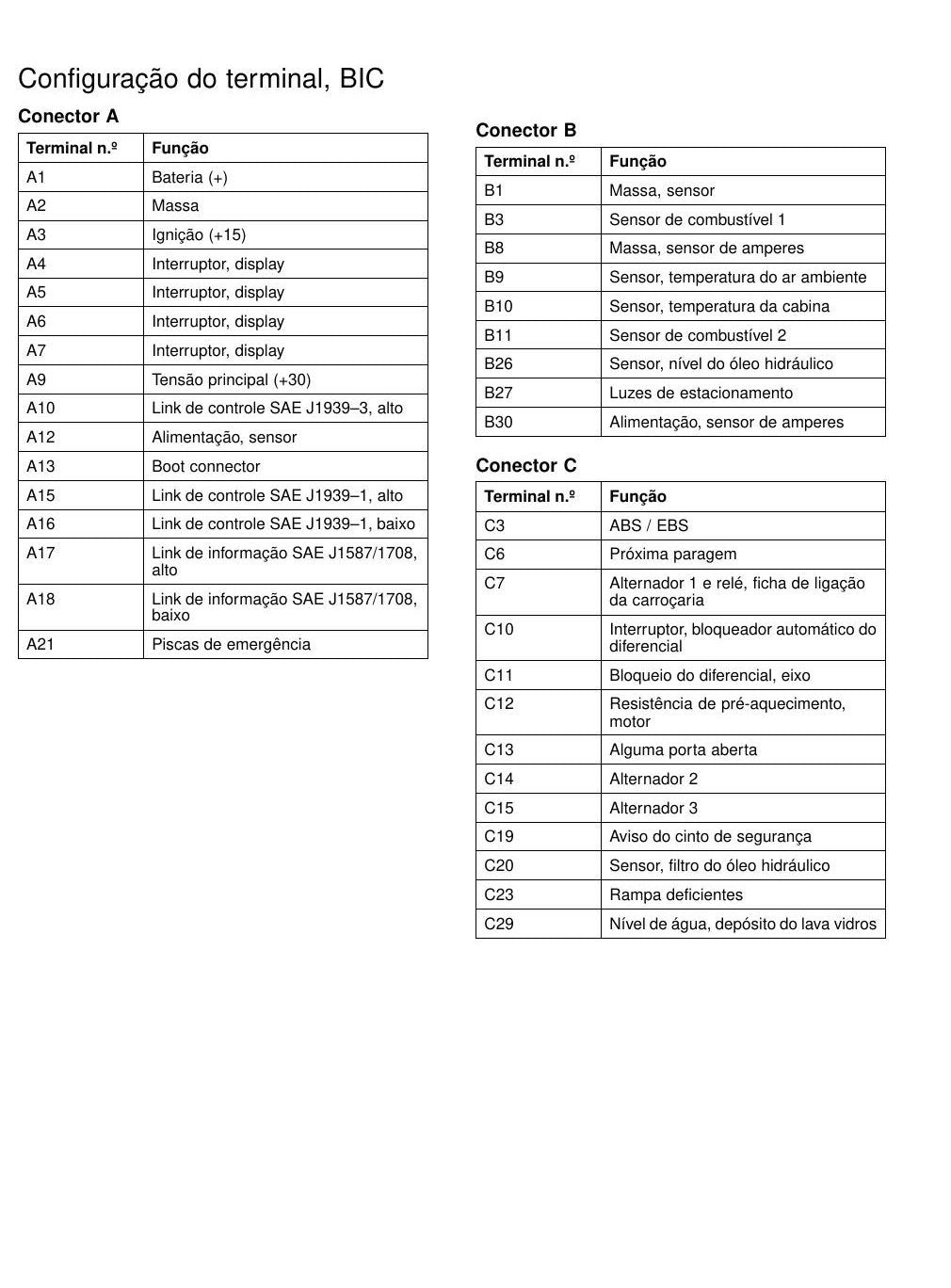

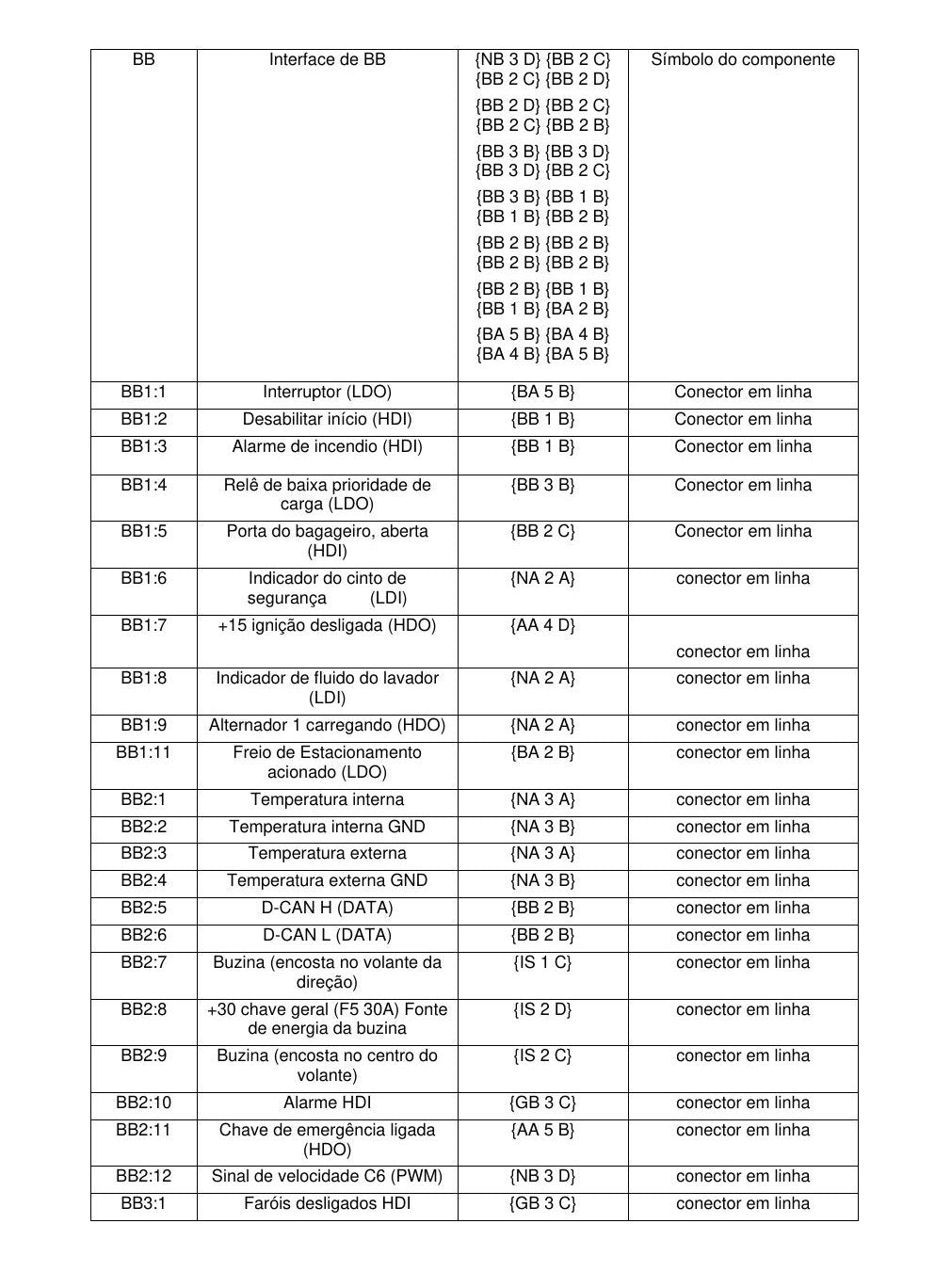

- Configuração de terminais dos módulos (BIC, BBM, EBS, ECS, EECU, I-shift, LCM, RECU, SWM, VECU)
- Caixa de fusíveis e relés (ex.: F25 limpa pára-brisa/farol, K3 relé ECS)
Por que este material vale a pena
- ✅ Localiza rápido o circuito, o fusível e o relé certos
- ✅ Diagramas com numeração de terminais e cores de fios
- ✅ Reduz o tempo de diagnóstico e evita retrabalho
- ✅ Acesso vitalício e entrega digital imediata
Para quem é
Indicado para Eletricistas de ônibus rodoviários Volvo e técnicos de sistemas multiplex que trabalham com Volvo B9S e precisam de uma referência técnica confiável para diagnóstico e reparo.
Perguntas frequentes
Serve para qual veículo?
Volvo B9S.
Como recebo o arquivo?
Entrega 100% digital — você recebe o PDF por e-mail ou WhatsApp em minutos após a confirmação do pagamento.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu dispositivo para consulta offline e impressão.
