O Diagrama Elétrico do Volkswagen Golf 2016 cobre a plataforma AU1 com motor 1.8L turbo de código VW CNSA, em 149 páginas em espanhol, publicação DE00LF. Os controles do motor vêm em 8 pranchas, a distribuição de aterramento em 5 (páginas 51 a 55) e a distribuição de energia em 6, a partir da página 56. As caixas de fusíveis são desenhadas separadamente: SA em 2 páginas, SB em 4 (42 a 45) e SC em 5 (46 a 50). O material é específico da motorização CNSA.
Aplicação — serve em quê
- Volkswagen Golf 2016, plataforma AU1, motor 1.8L turbo CNSA
- Golf 2016 com air bag e assistente de estacionamento
- Golf 2016 com controle de cruzeiro convencional ou adaptativo
- Golf 2016 com partida por acesso sem chave
- Golf 2016 com bancos elétricos, lombares e aquecidos
- Golf 2016 com espelhos aquecidos e de rebatimento elétrico
- Golf 2016 com navegação e antenas de satélite, GPS e GSM
Destaques deste material
- 149 páginas em espanhol, publicação DE00LF, com a plataforma identificada como AU1 e o motor pelo código VW CNSA.
- Controles do motor em 8 pranchas, numeradas de 1/8 a 8/8.
- Cinco páginas de distribuição de aterramento (51 a 55) e seis de distribuição de energia, a partir da 56.
- Três caixas de fusíveis desenhadas separadamente: SA em 2 páginas, SB em 4 (42 a 45) e SC em 5 (46 a 50).
- Air bag em 3 pranchas (páginas 3 a 5) e antifurto em 4 (páginas 6 a 9).
- Traz os quatro sensores de temperatura dos gases de escape e os sensores de comando de escape dos cilindros 1 e 3.

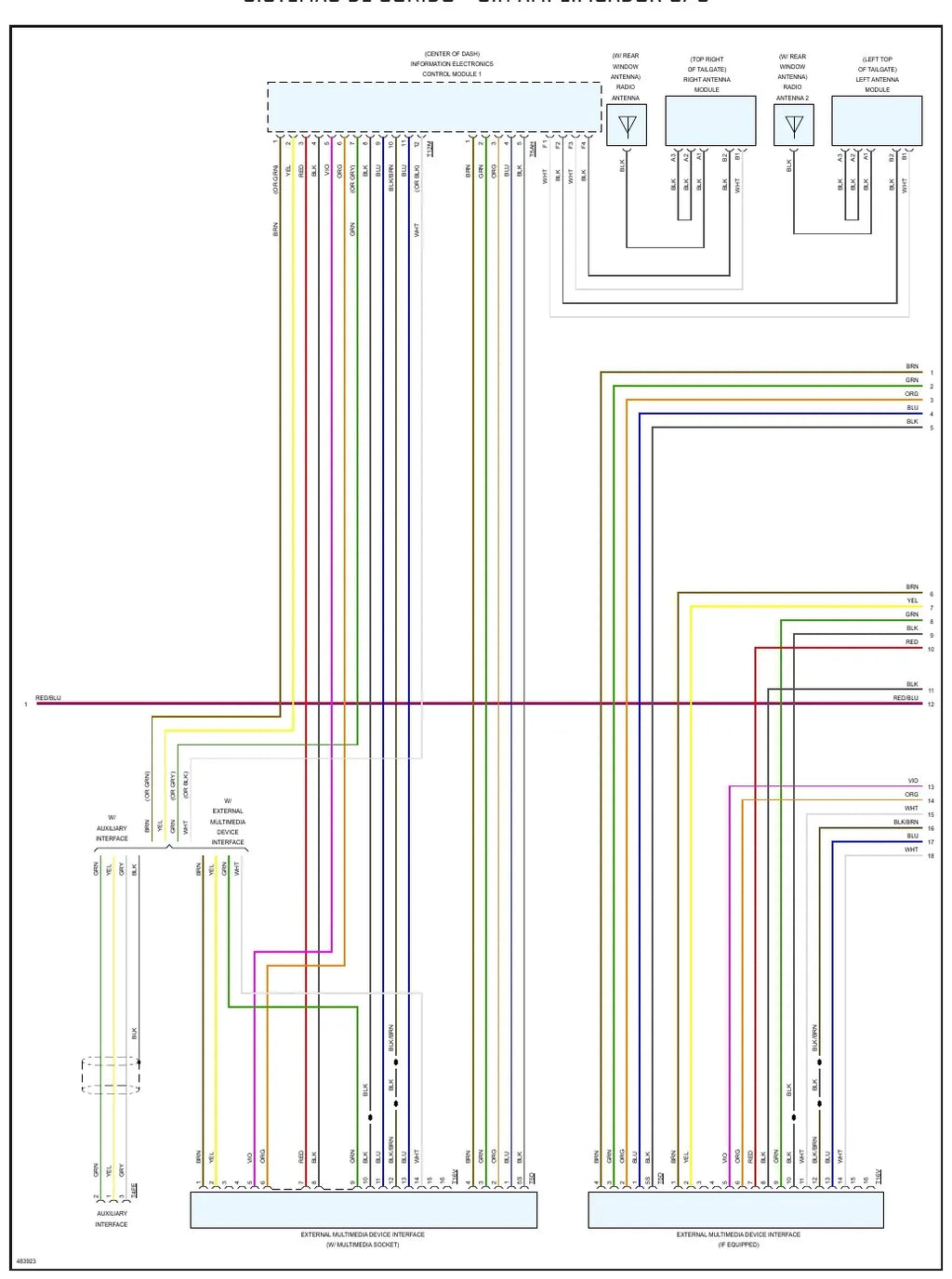

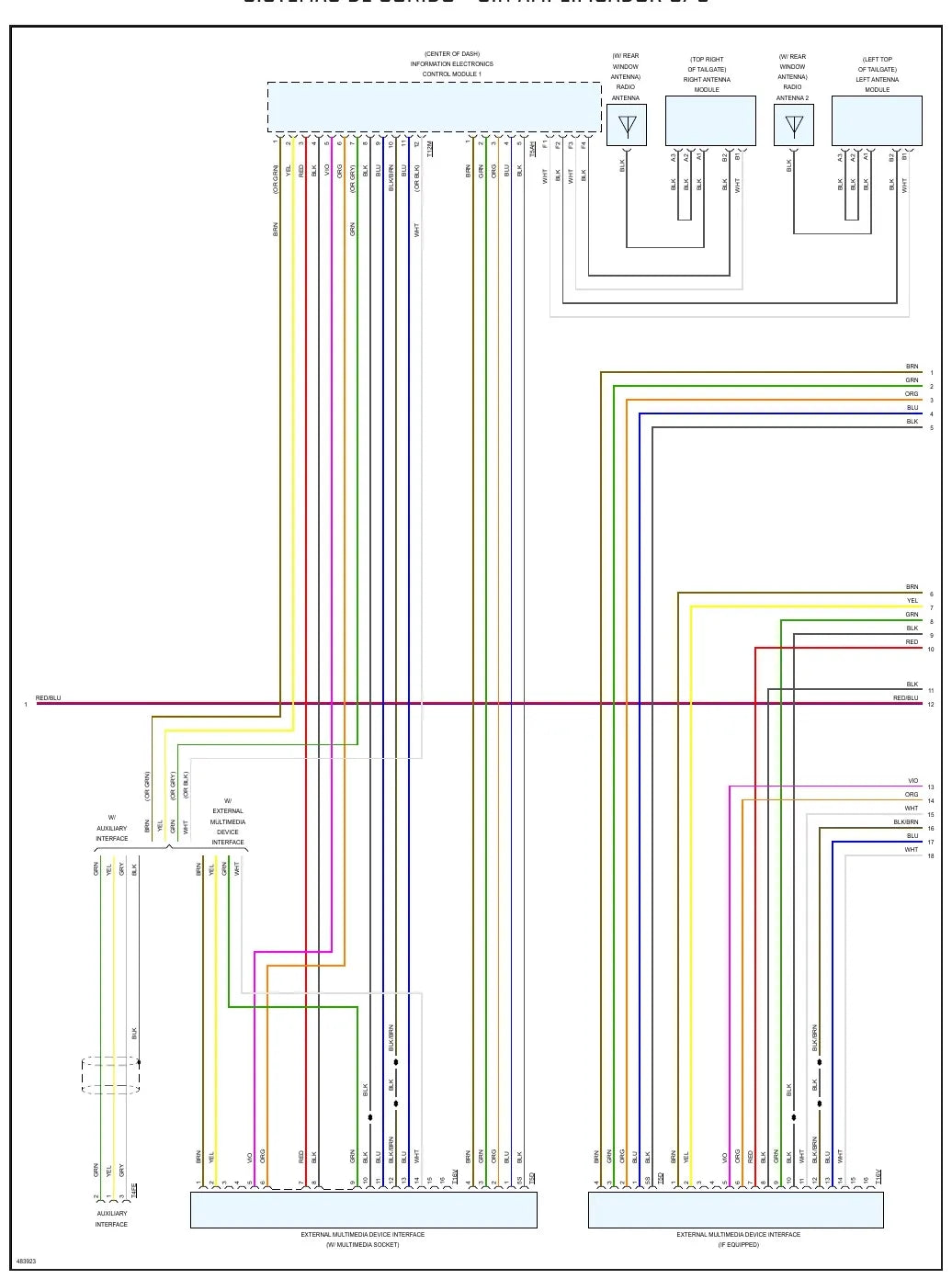

- Circuito de navegação em 5 pranchas na versão sem amplificador, com as antenas de satélite, GPS e GSM no teto.
Circuitos e sistemas cobertos
- Controles do motor (8 pranchas)
- Linhas de dados do computador
- Air bag (3 pranchas)
- Antifurto: entrada forçada e partida por acesso sem chave

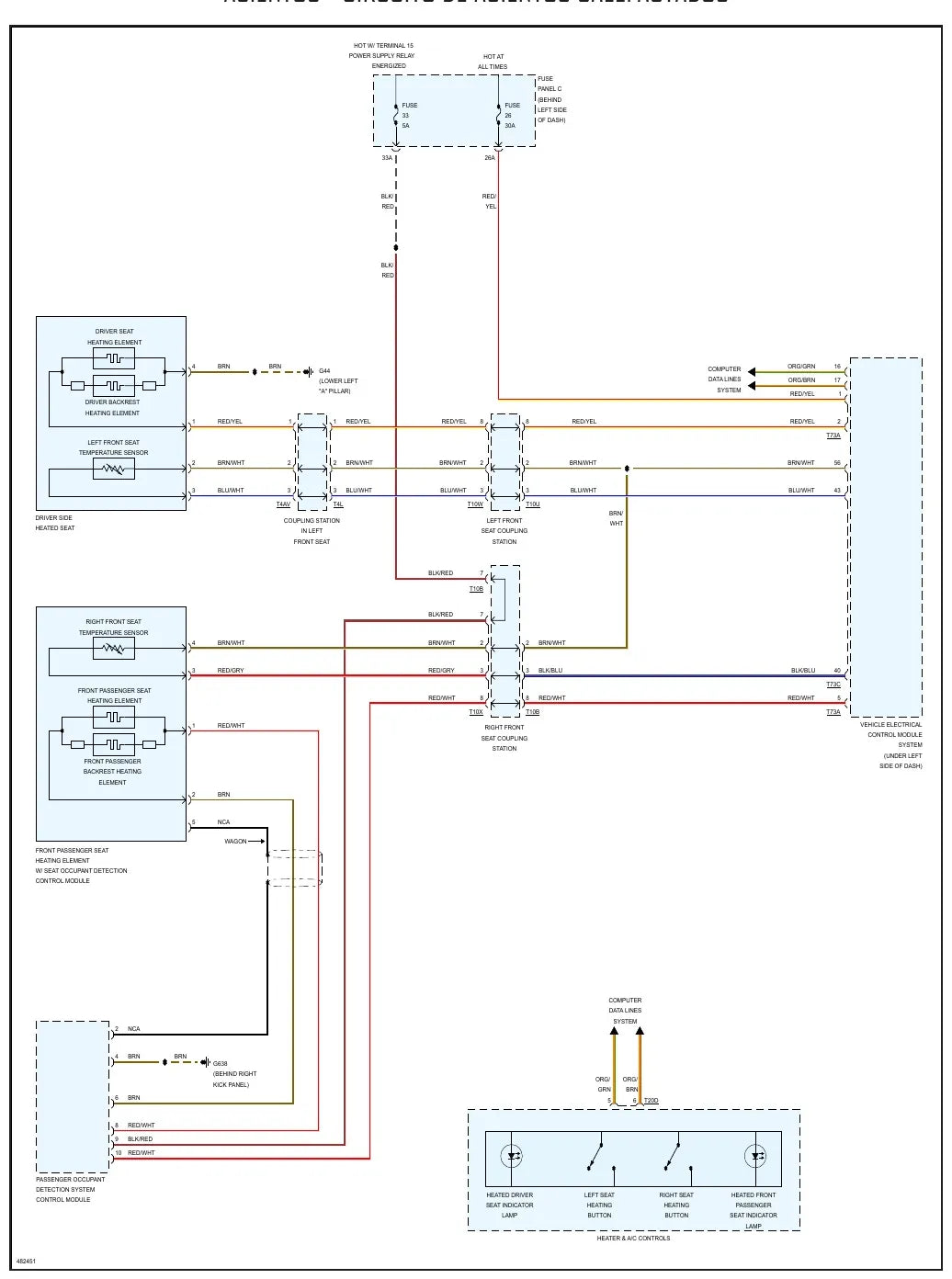

- Bancos elétricos, lombares e aquecidos
- Assistente de estacionamento
- Trava de câmbio e eletrônica da coluna de direção
- Controle de velocidade de cruzeiro convencional e adaptativo
- Desembaçador traseiro
- Sensores de temperatura dos gases de escape e de comando de válvulas
- Espelhos elétricos, aquecidos e de rebatimento
- Iluminação interna e do painel, com e sem assistente de luz alta
- Travas elétricas das portas
- Caixas de fusíveis SA, SB e SC
- Distribuição de energia e distribuição de aterramento
- Navegação com antenas de satélite, GPS e GSM, e limpador/lavador de para-brisa
Por que vale a pena
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir o chicote no chute.
- As três caixas de fusíveis SA, SB e SC vêm desenhadas posição por posição.
- Onze páginas só de distribuição de energia e de aterramento encurtam o diagnóstico de massa e alimentação.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende Golf 2016 com motor 1.8 turbo CNSA.
- Mecânico que faz diagnóstico dos sensores de escape e de comando de válvulas.
- Dono de oficina que quer material de consulta rápida na bancada.
- Instalador de acessório que precisa das caixas SA, SB e SC posição por posição.
Perguntas frequentes
Serve no meu Golf 2016?
Serve no Golf 2016 da plataforma AU1 com motor 1.8L turbo de código CNSA. O Golf desse ano teve outras motorizações, atendidas por publicações diferentes — veja o código do motor antes de comprar.
Em que idioma está?
Em espanhol. Os desenhos de circuito, as cores de fio e os códigos de conector são universais, então quem já lê esquema elétrico trabalha sem dificuldade.
Traz as caixas de fusíveis?
Traz as três: a SA em 2 páginas, a SB em 4 páginas (42 a 45) e a SC em 5 páginas (46 a 50), além de 5 páginas de distribuição de aterramento e 6 de distribuição de energia.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, para guardar no celular, no tablet ou no computador da oficina.
