Diagrama elétrico do Toyota Corolla e Corolla Altis 2011, publicação EM11C1EG, com 392 páginas em inglês. Ele substitui a edição EM11C0EG e já incorpora as mudanças de produção válidas a partir de abril de 2011. Cobre quatro séries de chassi, ZRE141, ZZE142, NZE140 e CE140, e três motorizações: 1ZR-FE, 1ZZ-FE e 2NZ-FE.
Aplicação — serve em quê
- Toyota Corolla e Corolla Altis série ZRE141 com motor 1ZR-FE
- Toyota Corolla série ZZE142 com motor 1ZZ-FE
- Toyota Corolla série NZE140 com motor 2NZ-FE
- Toyota Corolla série CE140
- Corolla 2011 com transmissão automática e com manual
- Corolla 2011 com painel Optitron
Destaques deste material
- 392 páginas com a produção a partir de abril de 2011 já incorporada, em substituição à edição EM11C0EG.
- Controle do motor desenhado para três motorizações: 1ZR-FE, 1ZZ-FE e 2NZ-FE.

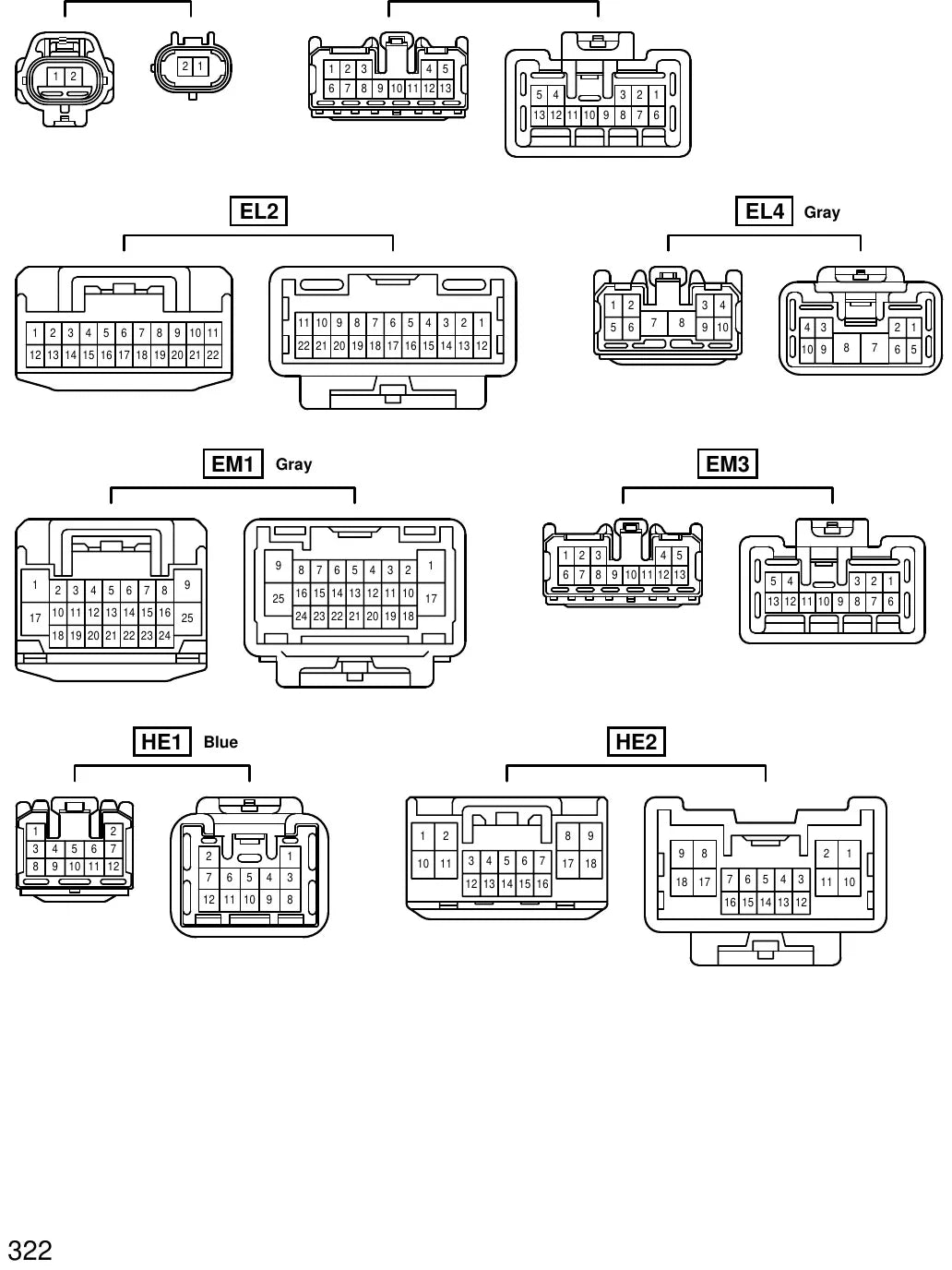

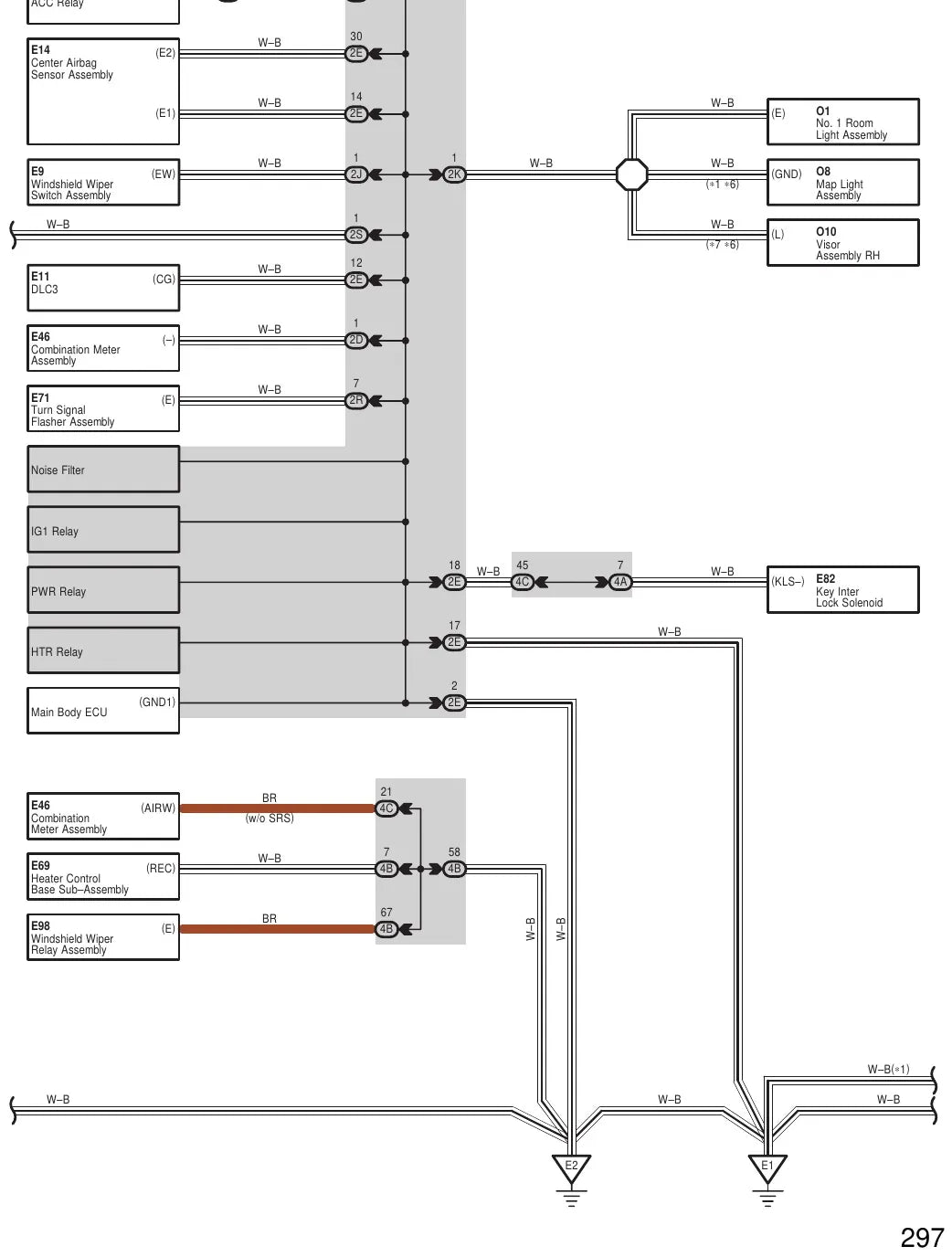

- Seções localizadas por página: relés na 20, roteamento de chicotes na 54, circuitos de sistema na 74, aterramentos na 286, fonte de alimentação na 302, lista de conectores na 310 e diagrama geral na 330.
- 48 páginas de localização de peças e 16 de localização de relés e caixas de junção.

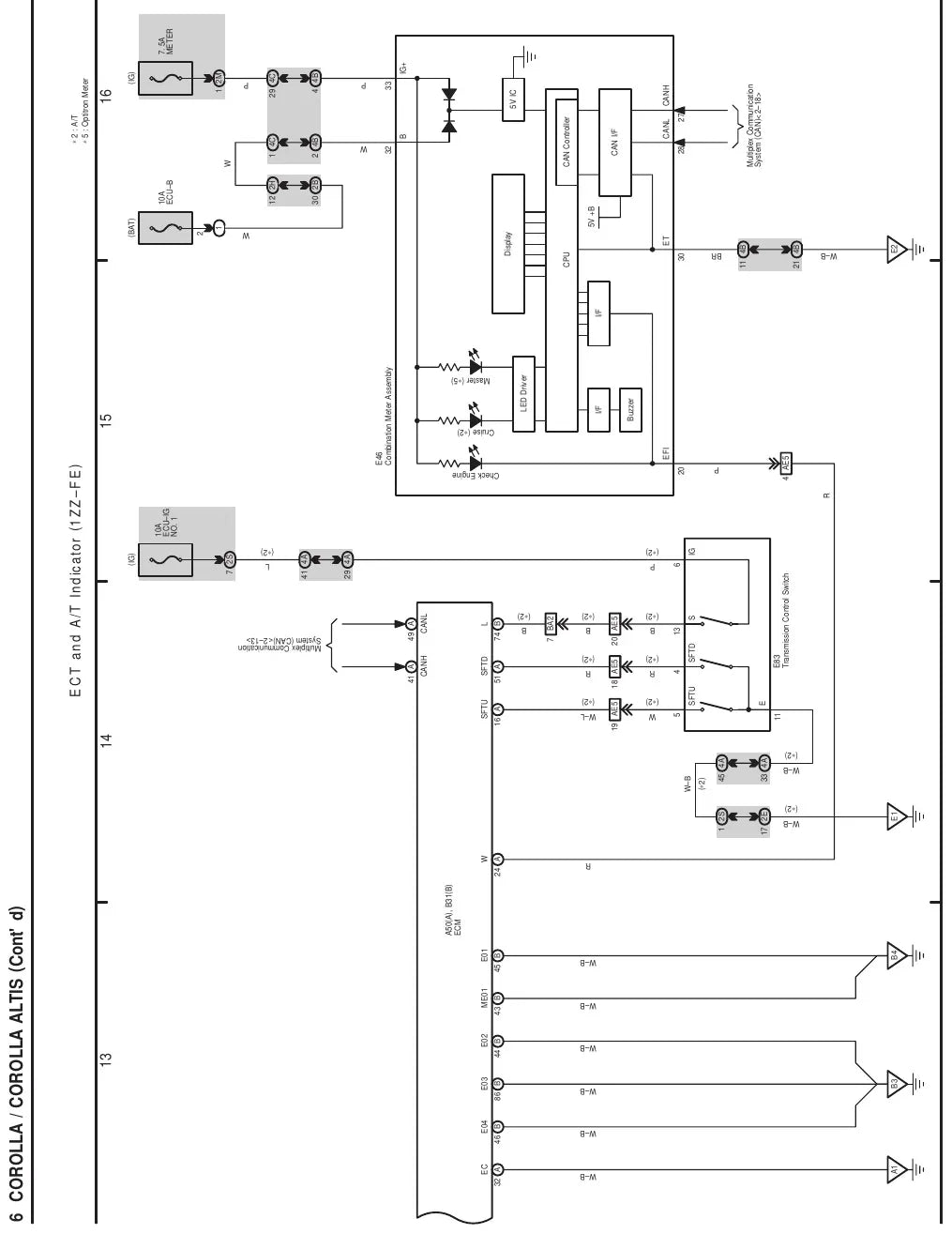

- Traz o circuito do interruptor de posição de estacionamento e neutro nas versões automática e manual, mais o Transmission Control Switch.
- Números de peça dos conectores a partir da página 326, para pedir o conector certo.
- Aplicação declarada para as séries ZRE141, ZZE142, NZE140 e CE140.
Circuitos e sistemas cobertos
- Diagnóstico de circuitos elétricos (Troubleshooting)
- Localização dos relés e caixas de junção
- Roteamento dos chicotes elétricos
- Localização das peças no compartimento do motor e no painel
- Circuitos de sistema
- Controles do motor 1ZR-FE
- Controles do motor 1ZZ-FE
- Controles do motor 2NZ-FE
- Sistema de carga e de ignição
- Transmissão automática e interruptor de posição de marcha
- Iluminação externa, luz de ré e lanternas
- Painel de instrumentos (incluindo Optitron)
- Fonte de alimentação (current flow chart)
- Pontos de aterramento
- Lista de conectores e números de peça dos conectores
- Diagrama elétrico geral (Overall EWD)
Por que vale a pena
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir o chicote no chute.
- O fluxo de corrente e os pontos de aterramento vêm mapeados, o que resolve os defeitos intermitentes de massa.
- Com o número de peça do conector em mãos, você compra a peça certa de primeira.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que atende Corolla dessa geração.
- Oficina que faz diagnóstico de injeção 1ZR-FE, 1ZZ-FE e 2NZ-FE.
- Instalador de som e acessórios que precisa do roteamento do chicote e da lista de conectores.
- Proprietário de Corolla 2011 que quer acompanhar o serviço elétrico.
Perguntas frequentes
Serve no meu Corolla 2011?
Serve nos Corolla e Corolla Altis das séries ZRE141, ZZE142, NZE140 e CE140, com motor 1ZR-FE, 1ZZ-FE ou 2NZ-FE, câmbio automático ou manual.
Em que idioma está?
Em inglês, na publicação original Toyota EM11C1EG. Os desenhos, os códigos de conector e os números de circuito são universais, então a consulta é direta.
Traz os aterramentos e a lista de conectores?
Traz. Os pontos de aterramento começam na página 286, a lista de conectores na 310 e os números de peça dos conectores na 326.
Como recebo o arquivo?
O link do PDF chega por e-mail logo após a confirmação do pagamento, e o arquivo é seu para sempre.
