Diagrama elétrico do Suzuki Grand Vitara 2.7L V6 4WD 2008, com 70 páginas em PDF. A pinagem do módulo de controle do motor ocupa nove páginas: o conector C37 vai da página 47 à 54 e o conector E23 começa na 55. Os freios antibloqueio vêm em duas versões, com ESP na página 33 e sem ESP na 34, e a seção de sensores cobre APP, sonda lambda, TPS, CMP, CKP, ECT, IAT, detonação, MAF e velocidade do veículo, nas páginas 37 a 46. Publicação DE00NO, em inglês.
Aplicação — serve em quê
- Suzuki Grand Vitara 4WD V6 2.7L 2008
- Grand Vitara 2008 com ABS com ESP
- Grand Vitara 2008 com ABS sem ESP
- Grand Vitara 2008 com transmissão automática e tração 4x4
- Grand Vitara 2008 com ar-condicionado automático
- Grand Vitara 2008 com air bag frontal e lateral e reconhecimento de ocupação do banco
Destaques deste material

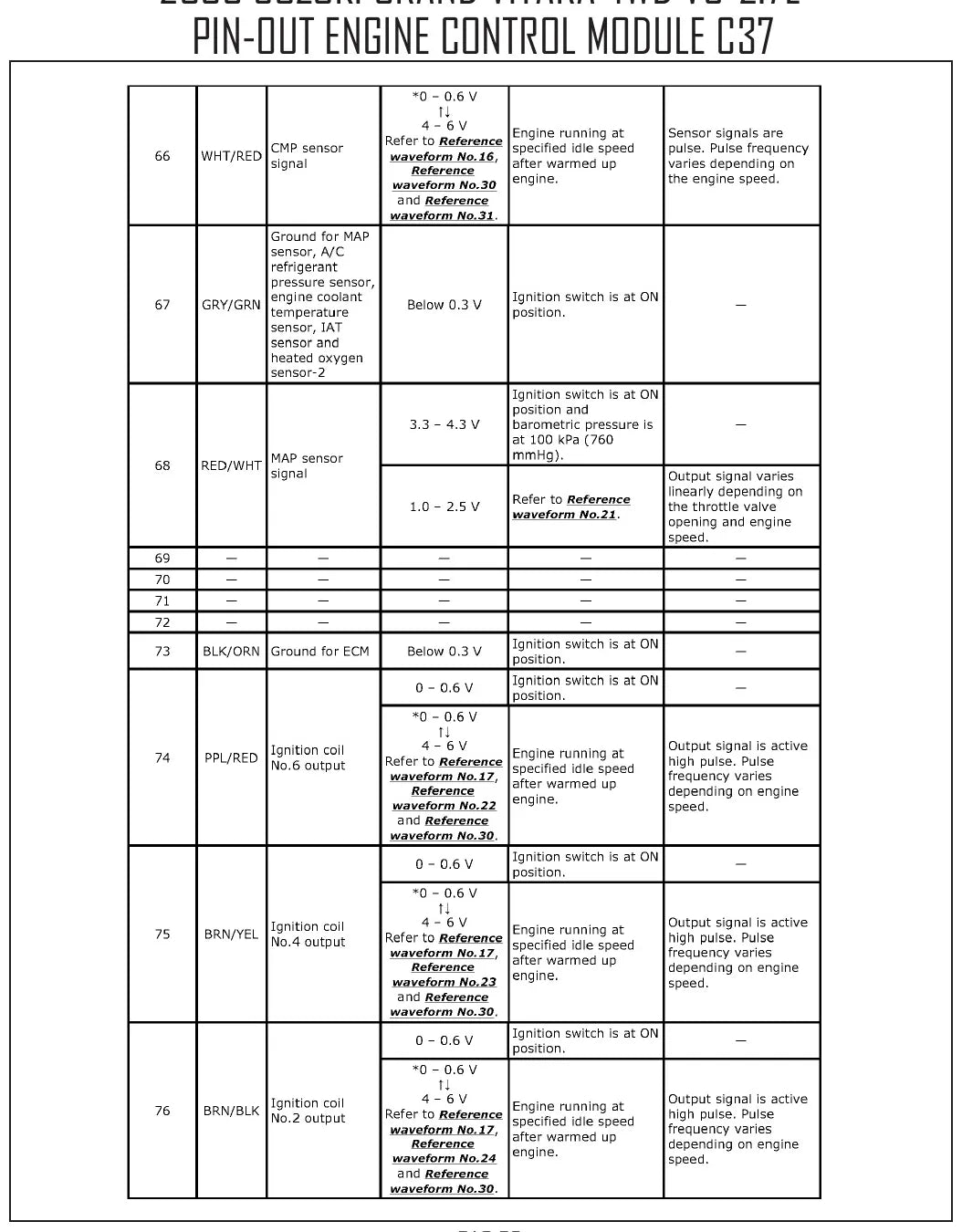

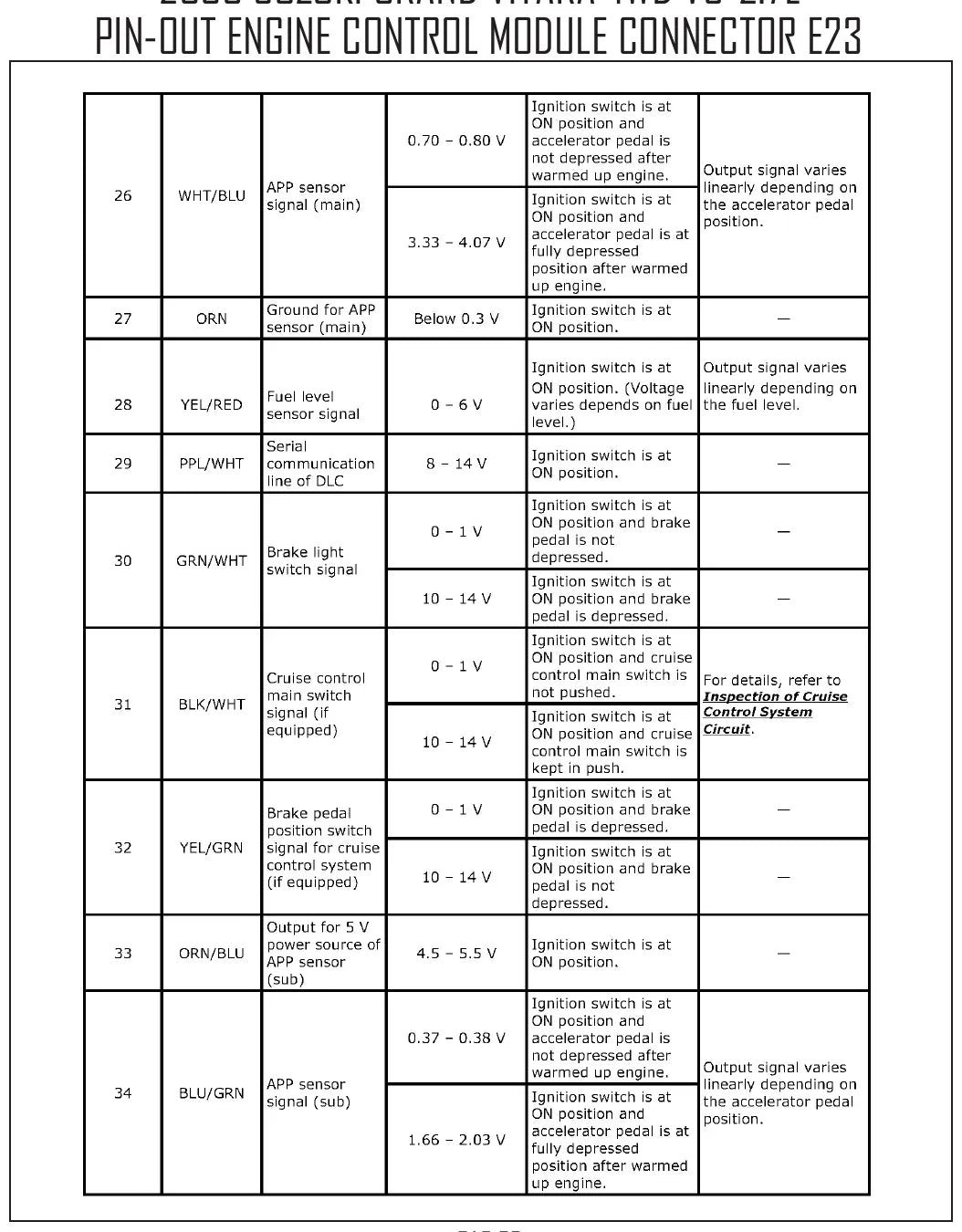

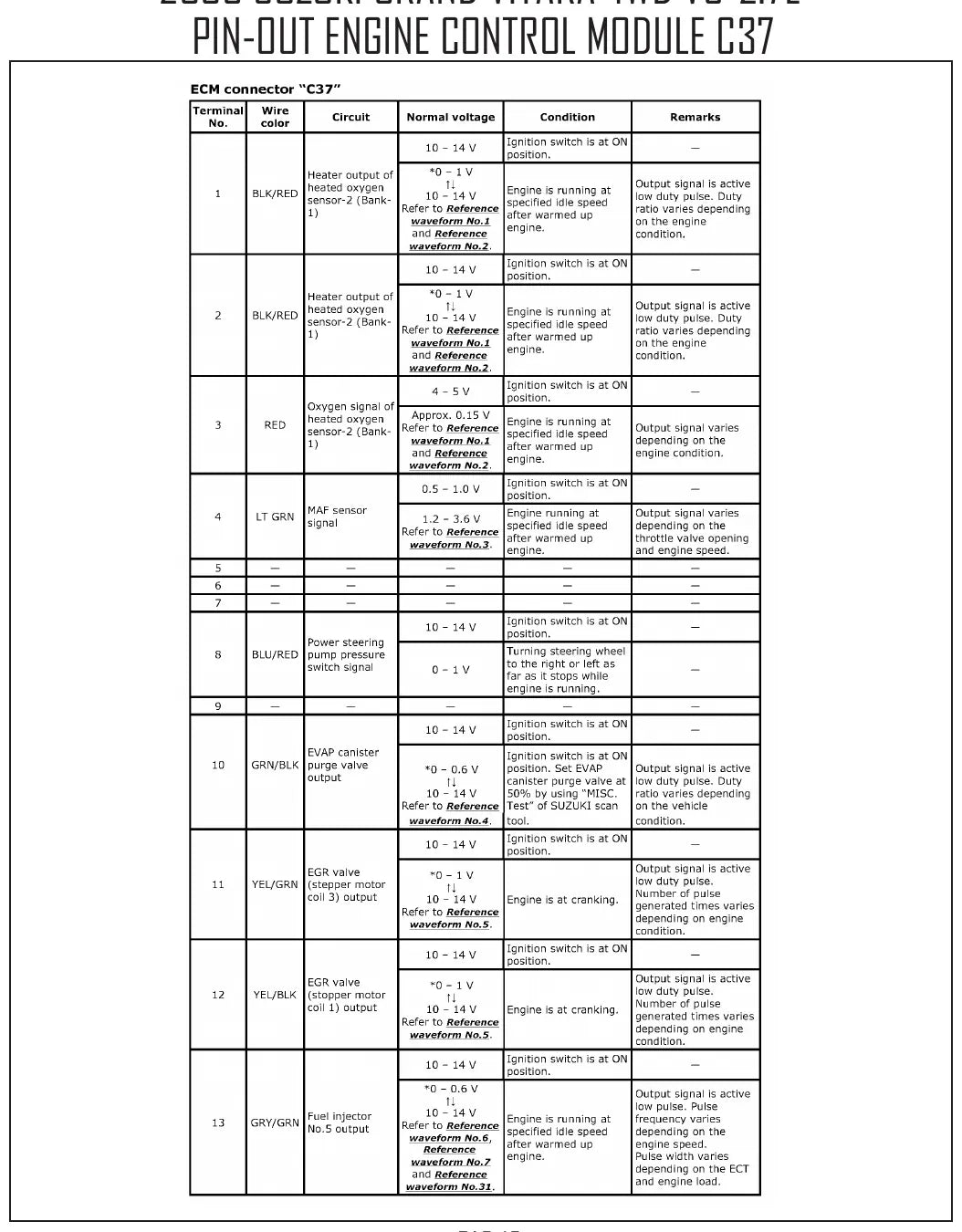

- Pinagem do ECM em nove páginas: conector C37 das páginas 47 a 54 e conector E23 a partir da 55.
- Freios antibloqueio em duas versões: com ESP na página 33 e sem ESP na página 34.
- Seção de sensores cobre APP, sonda lambda aquecida, TPS, CMP, CKP, ECT, IAT, detonação, MAF e velocidade do veículo, nas páginas 37 a 46.
- Air bag com circuito de reconhecimento de ocupação do banco do passageiro.
- Iluminação do painel alimentada pelo fusível TAIL de 10 A do junction block atrás do lado esquerdo do painel.
- Ar-condicionado automático alimentado pelo power junction block e pela fuse box 1, na traseira direita, com os relés CPRSR, RDTR e RDTR 2.
- BCM, linhas de dados, piloto automático, desembaçador, buzina, vidros, espelhos e sistema multi-informação em circuitos próprios.
Circuitos e sistemas cobertos
- Controles do motor (ECM)
- Partida e carga
- Módulo de controle da carroceria (BCM)
- Linhas de dados do computador
- Piloto automático e desembaçador traseiro
- Iluminação externa, lanternas de ré e faróis
- Buzina
- Painel de instrumentos e sistema multi-informação
- Iluminação interna e do painel
- Espelhos elétricos e com desembaçador
- Vidros elétricos
- Air bag frontal e lateral
- Sistema de som
- Bloqueio de câmbio, transmissão automática e tração 4x4
- Freios ABS com e sem ESP
- Ar-condicionado automático
Por que vale a pena
- Nove páginas de pinagem de ECM: você mede o sinal no pino certo, sem improviso.
- Cor e número de cada circuito para achar o fio certo sem abrir o chicote.
- Duas versões de ABS documentadas, com e sem ESP, o que evita diagnóstico errado.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende Suzuki e SUVs 4x4.
- Oficina que faz diagnóstico de injeção, ABS e ESP no Grand Vitara.
- Instalador de som, alarme e acessórios que precisa das alimentações certas.
- Proprietário que quer entender a falha antes de trocar sensor ou módulo.
Perguntas frequentes
Serve no meu Grand Vitara 2008?
Serve no Suzuki Grand Vitara 2008 4WD com motor V6 2.7L, com transmissão automática, ar-condicionado automático e ABS nas duas versões, com e sem ESP.
Em que idioma está?
Os textos estão em inglês. Cores de fio, números de circuito e numeração de pinos são universais e você usa direto na bancada.
Traz a pinagem do ECM?
Traz, em nove páginas: o conector C37 ocupa as páginas 47 a 54 e o conector E23 começa na 55, com pino, cor de fio e função.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. Você baixa na hora e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
