O Diagrama Elétrico MINI Cooper 1.5L 2015 reúne 163 páginas de figuras de circuito em inglês, cobrindo bem mais do que o hatchback 1.5L: traz também o desempenho do motor 1.6L em 4 partes na carroceria Roadster e circuitos condicionais para o conversível. O circuito dos módulos de controle da carroceria do hatchback vem em 4 partes e a distribuição de terra em 3. Os conectores seguem o padrão BMW, como X11001, X11002, X11008, X11011 e X19191.
Aplicação — serve em quê
- MINI Cooper 2015 com motor 1.5L
- MINI Cooper hatchback
- MINI Cooper Roadster com motor 1.6L
- MINI Cooper conversível
- Versões com rádio e sistema de áudio
- Versões com Car Access System e controle dinâmico de estabilidade
Destaques deste material
- 163 páginas de figuras de circuito, numeradas uma a uma para localização rápida.
- Desempenho do motor 1.5L e também o do 1.6L, este em 4 partes, na carroceria Roadster.
- Circuito dos módulos de controle da carroceria do hatchback em 4 partes e distribuição de terra em 3 partes.
- Fusível de 125 A na caixa traseira esquerda do compartimento do motor e fusível 32 de 40 A na caixa dianteira do lado direito do painel.
- Conectores no padrão BMW identificados um a um: X11001, X11002, X11008, X11011 e X19191.
- Traz o DME de gerenciamento do motor, o Car Access System e os relés de terminal 30B e 30G.
- Circuitos condicionais para conversível e para veículos equipados com rádio.
Circuitos e sistemas cobertos
- Active Bodyworks (carroceria ativa)
- Módulos de controle da carroceria (BCM)
- Desempenho do motor 1.5L
- Desempenho do motor 1.6L
- Distribuição de terra (aterramentos)
- Caixas de fusíveis e distribuição de energia

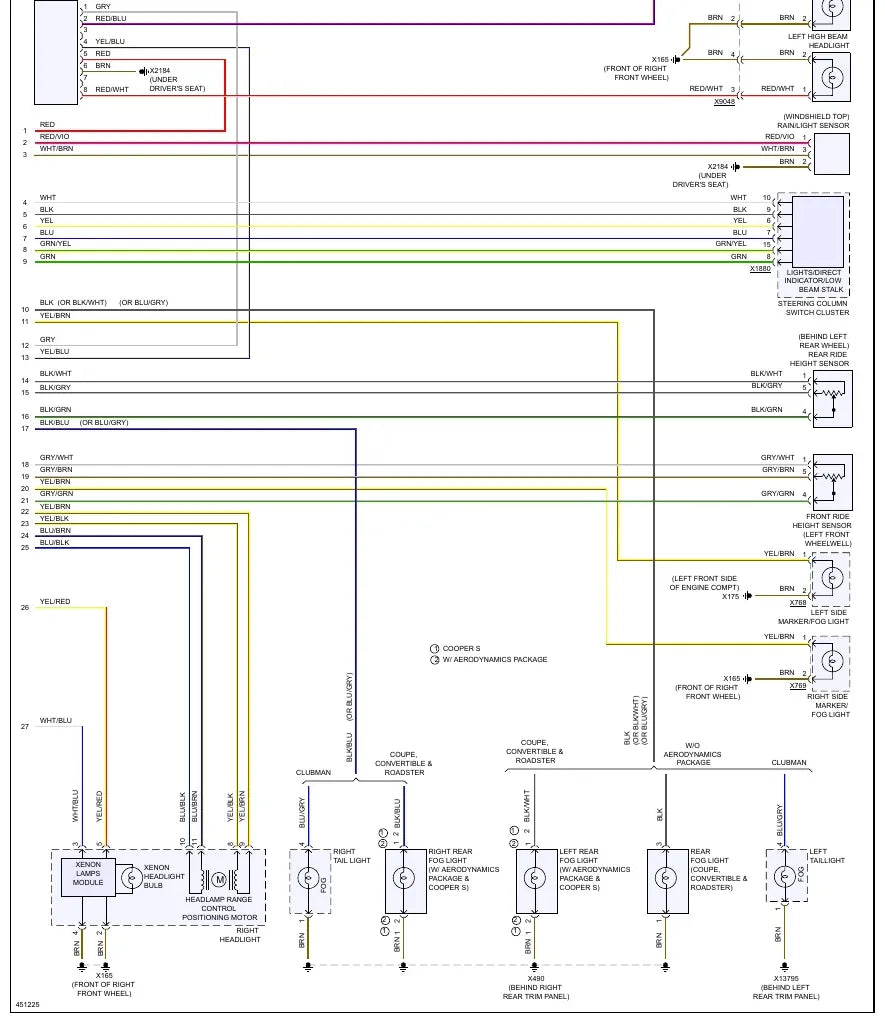

- Faróis e luz alta
- Freios e ABS
- Car Access System (acesso ao veículo)
- DME (módulo de gerenciamento do motor)
- Pisca-alerta e sinalização
- Rádio e áudio
- Portas e vidros elétricos

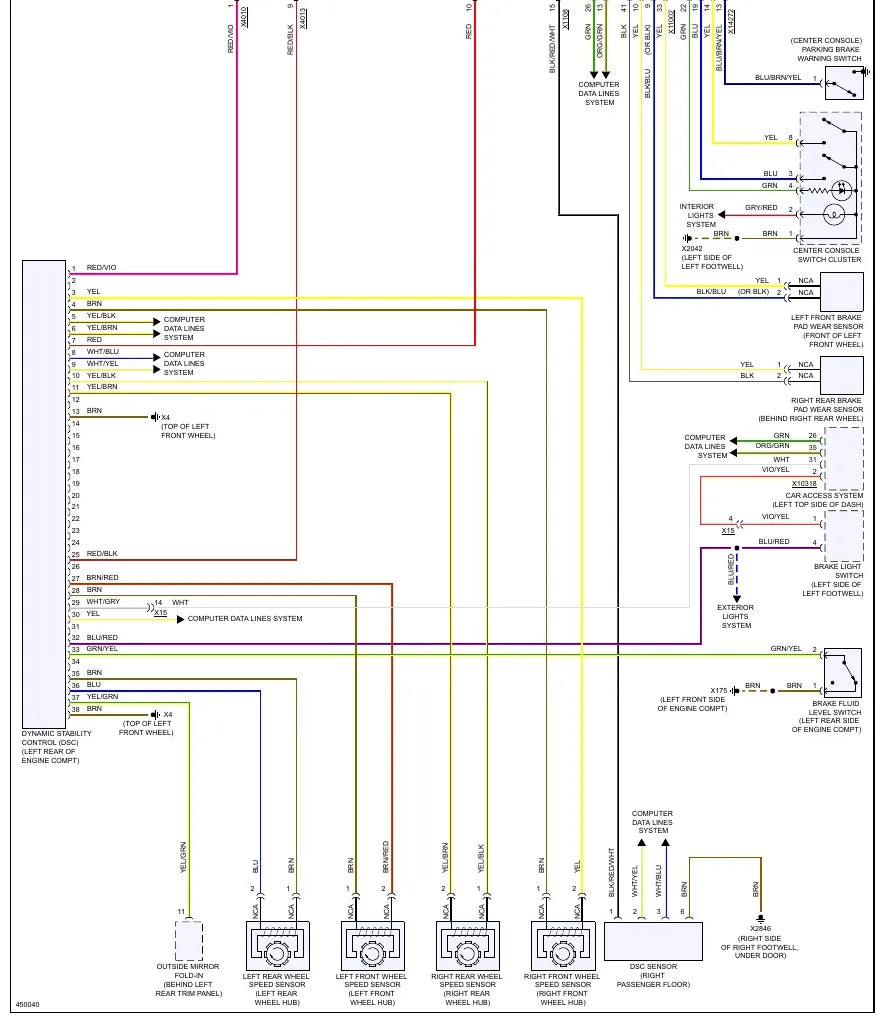

- Controle dinâmico de estabilidade

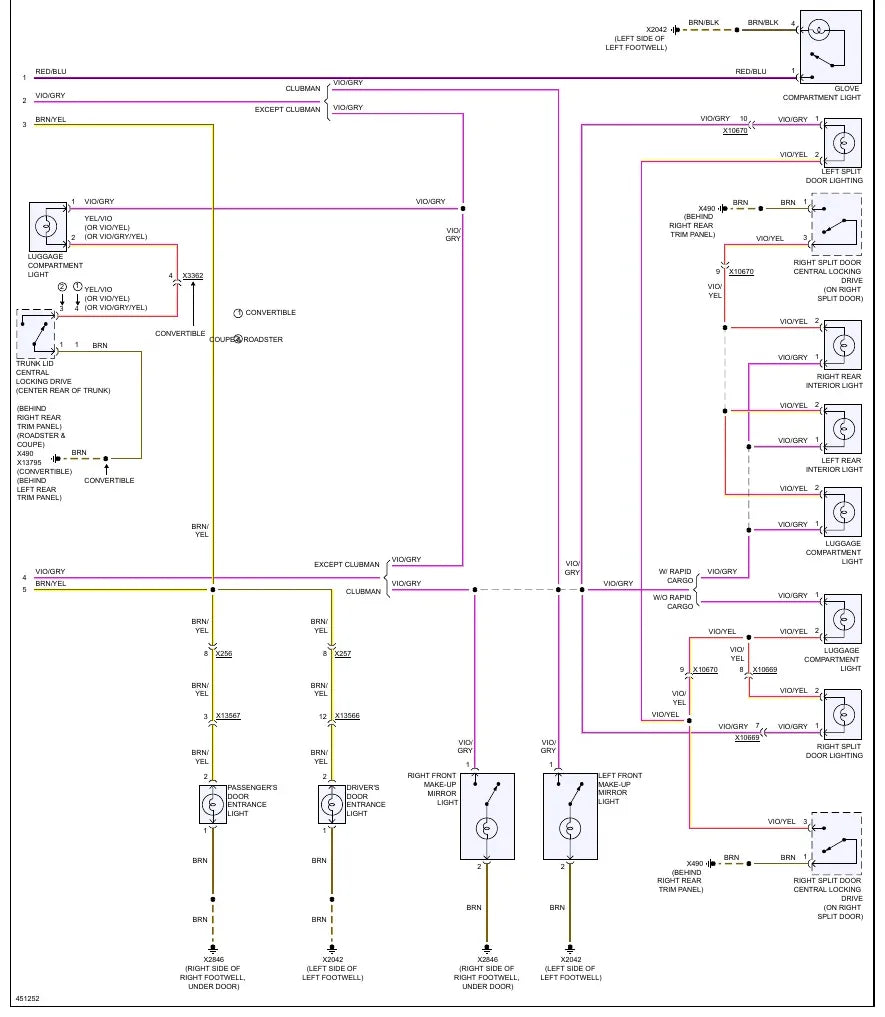

- Iluminação interna e console superior
- Relés de terminal 30B e 30G
Por que vale a pena
- Você identifica o fio certo pela cor e pelo número do circuito, sem abrir chicote no chute.
- Os conectores no padrão BMW aparecem com código, o que casa direto com a leitura do scanner.
- Caixas de fusíveis e distribuição de terra mapeadas resolvem queda de tensão e falha intermitente.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo especializado em MINI e BMW.
- Mecânico de oficina que atende importado e precisa do circuito do 1.5L e do 1.6L.
- Instalador de som e acessórios que precisa saber quais terminais estão sempre alimentados.
- Proprietário de MINI Cooper que quer entender a elétrica antes de autorizar o serviço.
Perguntas frequentes
Serve no meu MINI Cooper 2015?
Serve no MINI Cooper 2015 com motor 1.5L. Também traz os circuitos de desempenho do motor 1.6L na carroceria Roadster e circuitos condicionais para a versão conversível e para veículos com rádio.
Em que idioma está?
O texto está em inglês. Os desenhos de circuito, os códigos de conector no padrão BMW e a amperagem dos fusíveis são universais e se leem em qualquer idioma.
Traz os fusíveis e os aterramentos?
Traz. Há circuitos de caixas de fusíveis e distribuição de energia, distribuição de terra em 3 partes e valores como o fusível de 125 A na caixa traseira esquerda do compartimento do motor.
Como recebo o arquivo?
O link para baixar o arquivo em PDF chega no seu e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre.
