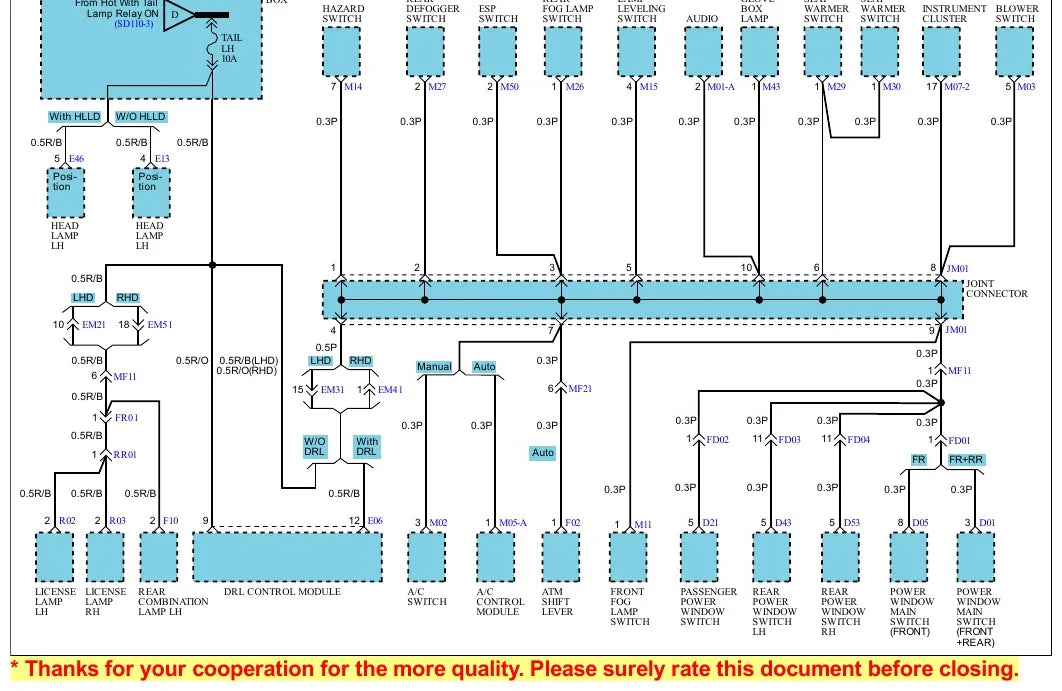

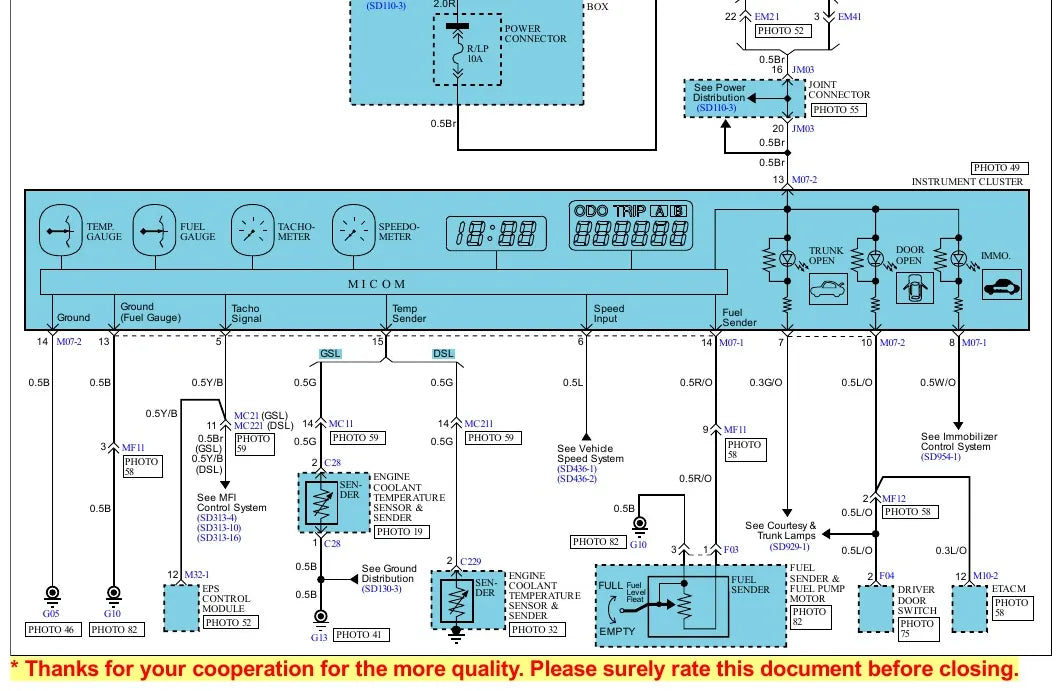

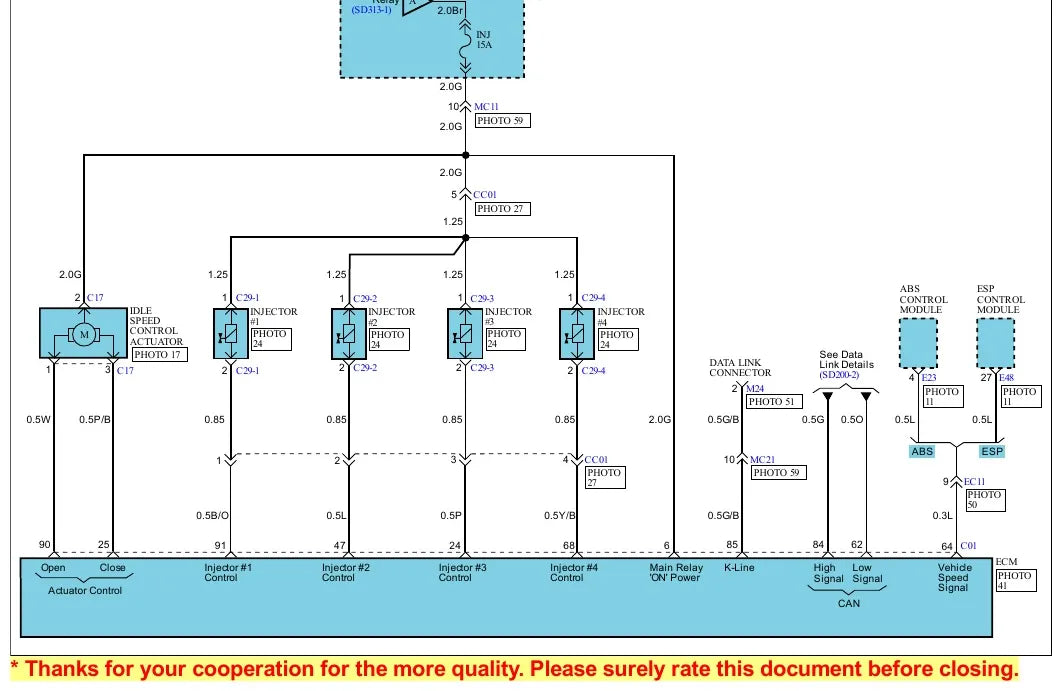

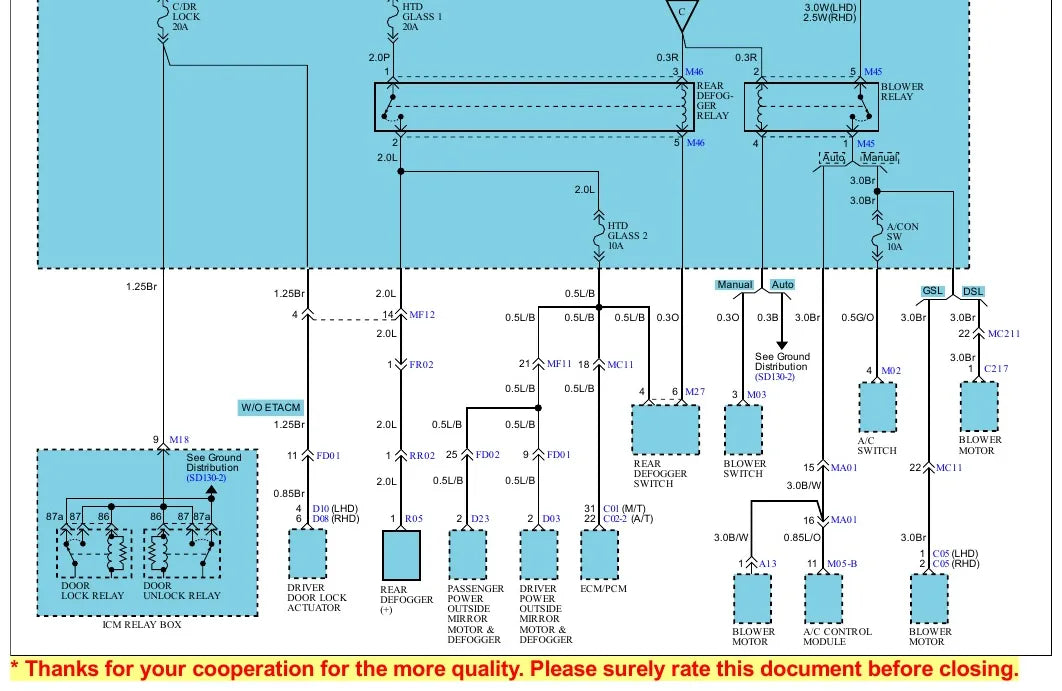

O Diagrama Elétrico do Kia Picanto 1.1 SOHC 2008 traz 99 páginas em inglês, todas pesquisáveis, com os circuitos codificados no padrão Kia: partida SD360-1, distribuição de energia SD110-2, aterramentos SD130-5 e arrefecimento SD253-1. Este volume reúne os esquemas elétricos do ano-modelo 2008 com motor 1.1 gasolina SOHC, não o manual de oficina completo do Picanto. São 5 páginas de distribuição de aterramento, 5 de distribuição de energia e 6 de detalhamento da caixa de fusíveis do habitáculo.
Aplicação — serve em quê
- Kia Picanto SA 1.1 SOHC gasolina, ano-modelo 2008
- Picanto 2008 com ar-condicionado manual e com automático
- Picanto 2008 com ABS e com ESP
- Picanto 2008 com faróis de neblina e luzes diurnas (DRL)
- Picanto 2008 com vidros e travas elétricas
- Picanto 2008 com ETACS e sistema de áudio
Destaques deste material
- 99 páginas pesquisáveis, com diagramas no código de sistema Kia: partida SD360-1, distribuição de energia SD110-2, aterramentos SD130-5 e arrefecimento SD253-1.
- Motorização indicada nos circuitos como 2008 > G 1.1 SOHC, ou seja, ano-modelo 2008 e motor 1.1 gasolina.
- 5 páginas de distribuição de aterramento, 5 de distribuição de energia e 6 de detalhamento da caixa de fusíveis do habitáculo.
- Traz o ESP, o programa eletrônico de estabilidade, e o ETACS, o módulo de tempo e alarme.
- Fios identificados por bitola e cor, como 0.85B, 2.0Br e 0.5G, e conectores numerados E27, M11, M19, EM21 e EM52.
- Aterramentos localizados por posição: G09 e G10 no assoalho e G14 na região do airbag.
- Cada esquema remete às fotos de localização dos componentes, como PHOTO 01 e PHOTO 08.
Circuitos e sistemas cobertos
- Sistema de partida
- Distribuição de energia
- Distribuição de aterramento
- Detalhamento dos fusíveis do habitáculo
- Informações de fusíveis e relés
- Controle da injeção MFI
- Sistema de arrefecimento
- Ventilador e ar-condicionado (manual e automático)
- Iluminação e faróis
- Faróis de neblina e luzes diurnas (DRL)
- Setas e pisca-alerta
- Indicadores e instrumentos
- Vidros elétricos e travas elétricas
- Sistema de áudio
- ABS e ESP (controle de estabilidade)
- ETACS, sensor de velocidade do veículo e conector de diagnóstico
Por que vale a pena
- Você acha o fio certo pela cor e pela bitola, como 0.85B ou 2.0Br, sem abrir chicote no chute.
- Os aterramentos vêm localizados por posição no carro, G09 e G10 no assoalho e G14 junto ao airbag.
- As fotos de localização mostram onde o componente e o conector estão, e economizam hora de bancada.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende Kia Picanto 1.1.
- Mecânico de oficina que precisa do circuito de partida, injeção MFI, ABS ou ESP.
- Dono de oficina que quer material de consulta rápida na bancada.
- Proprietário que instala som, alarme ou acessório no Picanto.
Perguntas frequentes
Serve no meu Picanto?
Serve no Picanto SA com motor 1.1 SOHC gasolina, ano-modelo 2008, que é o que os circuitos indicam como 2008 > G 1.1 SOHC. Cobre versões com ABS, com ESP e com ar-condicionado manual ou automático.
Em que idioma está?
Em inglês. Os desenhos de circuito, as cores e bitolas de fio e os códigos de conector são universais, então quem já lê esquema elétrico trabalha sem dificuldade.
Traz a caixa de fusíveis e os aterramentos?
Traz. São 6 páginas de detalhamento da caixa de fusíveis do habitáculo, 5 de distribuição de energia e 5 de distribuição de aterramento, com os pontos G09, G10 e G14 localizados no veículo.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
