O Diagrama Elétrico do Jeep Renegade 2.4L 4WD 2020 reúne 33 grupos de circuitos em 149 páginas, em espanhol. Traz as tabelas de pinagem dos conectores C1 e C2 do módulo do trem de força (PCM), e só o C2 tem 105 cavidades, no conector fêmea D3821B. Cada pino aparece com circuito, cor do fio, bitola e função — o pino 86, por exemplo, é o circuito K157 WH/BK de 0,5 mm, sinal do MAF. Além do 2.4L do título, as tabelas do PCM trazem circuitos marcados como 1.0L, 1.3L e Diesel.
Aplicação — serve em quê
- Jeep Renegade 2.4L 4WD 2020
- Renegade 2020 com tração 4x4
- Circuitos de PCM das versões 1.0L e 1.3L
- Circuitos de PCM da versão Diesel
- Renegade 2020 com ar-condicionado automático
- Renegade 2020 com som base e com som premium
Destaques deste material
- 33 grupos de circuitos, dos controles do motor aos sistemas de som premium.
- Pinagem dos conectores C1 e C2 do módulo do trem de força, com 105 cavidades no C2 (conector fêmea D3821B).
- Cada pino listado com circuito, cor do fio, bitola e função, como o pino 86, circuito K157 WH/BK de 0,5 mm, sinal do MAF.

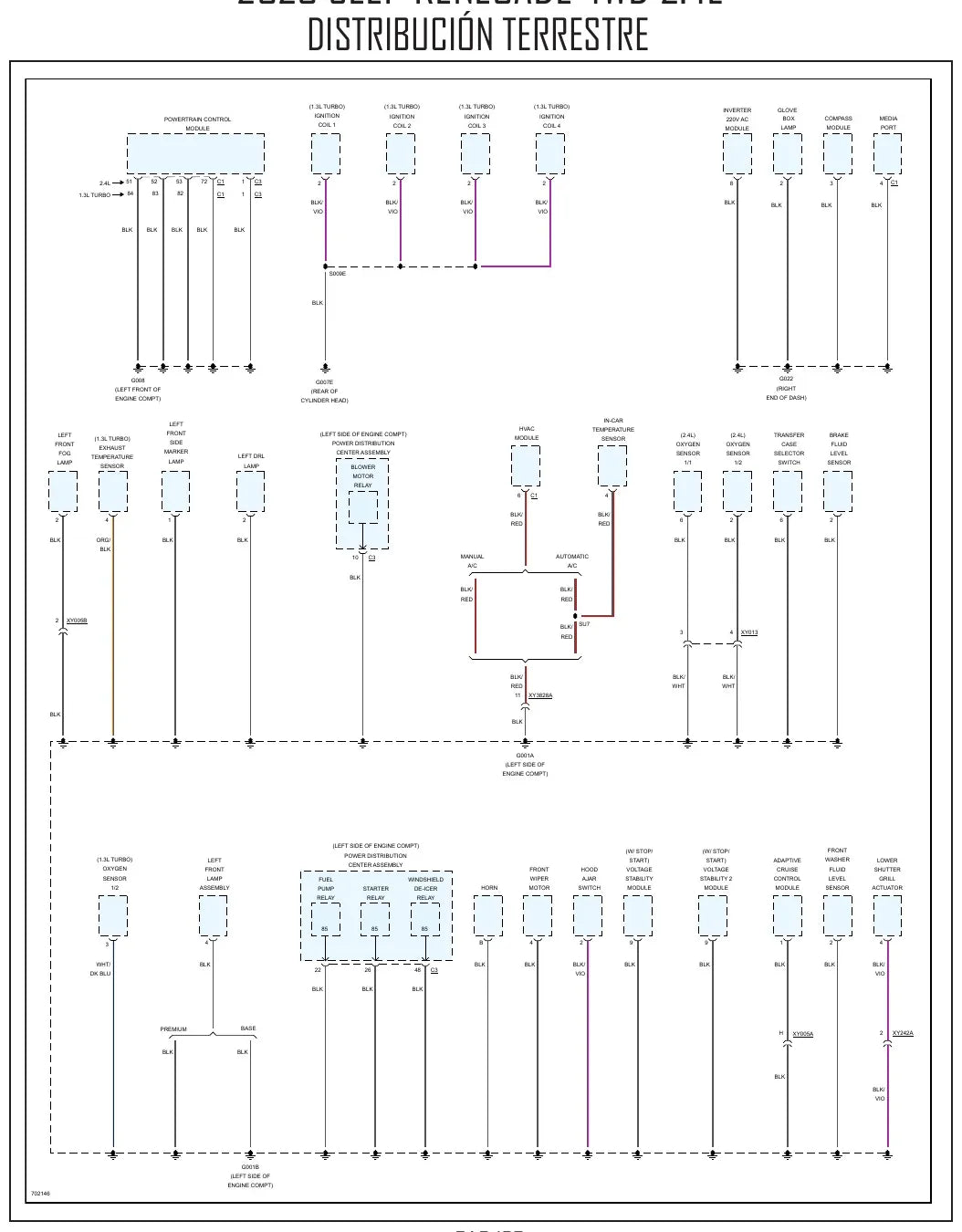

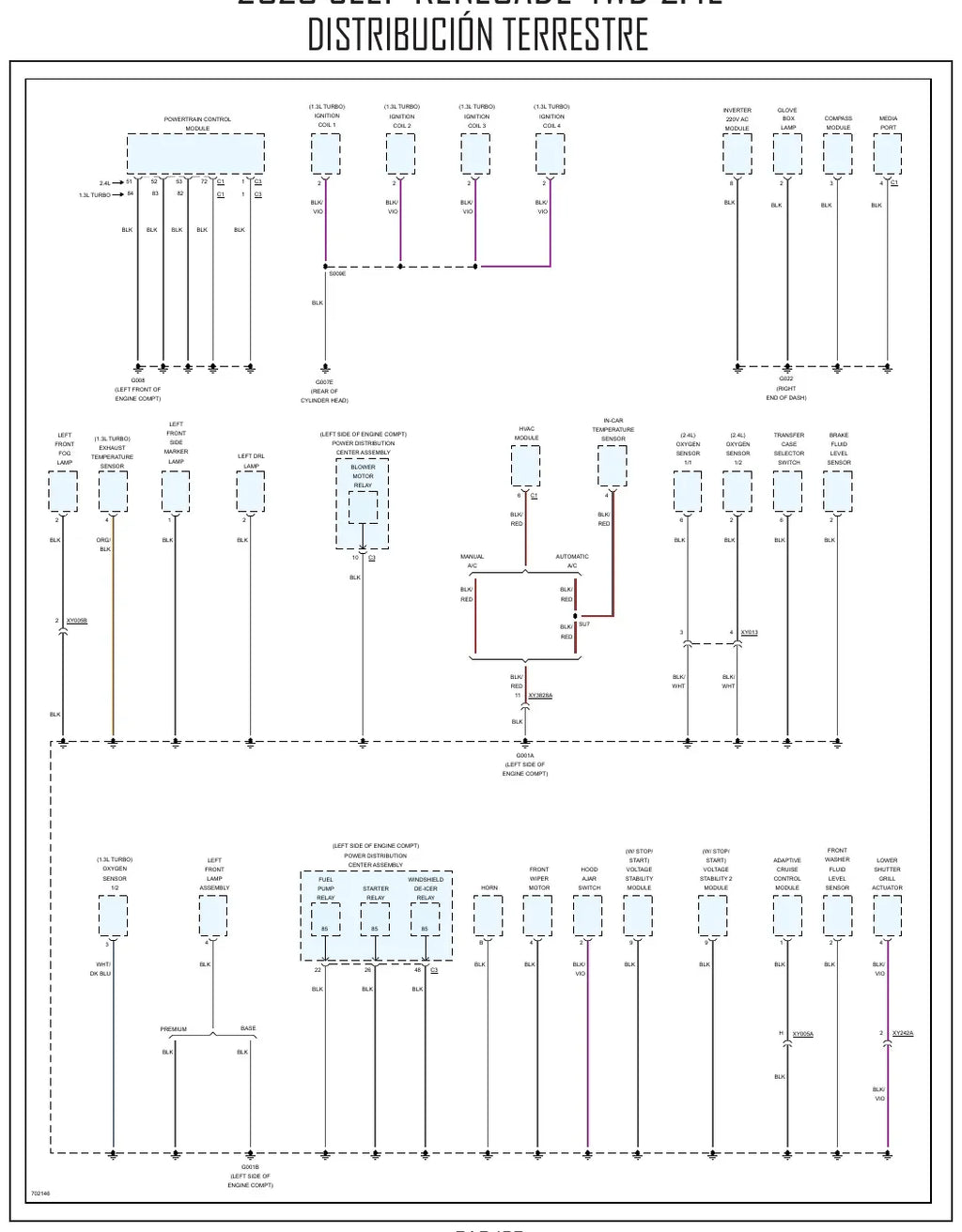

- Aterramentos e emendas identificados um a um: G031A, G032A, S040D e S162S.
- Números de peça de conector citados no material: 34992-0907 e 34993-9001.
- Cobre imobilizador, alarme antifurto, BCM, linha de dados e conector de diagnóstico (DLC).
- Bancos elétricos, lombares e aquecidos, vidros, travas e espelhos com esquema próprio.
Circuitos e sistemas cobertos
- Controles do motor
- Partida e carga
- Sistema de emissões evaporativas (2,4L)
- Módulo de controle da carroceria (BCM)
- Linha de dados e conector de diagnóstico (DLC)
- Imobilizador e alarme antifurto (entrada forçada e passiva)
- Controle de velocidade de cruzeiro
- Travas elétricas das portas
- Vidros elétricos
- Bancos elétricos, lombares e aquecidos
- Iluminação externa, faróis e luzes de reboque
- Iluminação interna
- Ar-condicionado automático
- Painel de instrumentos e sistemas de advertência
- Espelhos elétricos e dia/noite automáticos
- Sistemas de som base e premium
Por que vale a pena
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir chicote no chute.
- Localiza o componente, o conector e o ponto de aterramento antes de o carro subir na rampa.
- A pinagem do PCM em 105 vias evita medir no pino trocado e condenar módulo bom.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que pega Renegade 2020 para diagnóstico elétrico.
- Mecânico de oficina que precisa da pinagem do PCM para testar sensor.
- Dono de oficina que quer material de consulta rápida na bancada.
- Proprietário que instala acessório e precisa saber onde tirar energia.
Perguntas frequentes
Serve no meu Renegade 2020?
Serve. O material é do Renegade 2.4L 4WD 2020, e as tabelas de pinagem do módulo do trem de força ainda trazem circuitos marcados como 1.0L, 1.3L e Diesel.
Em que idioma está?
Em espanhol. Os desenhos de circuito, as cores de fio e os códigos de conector são universais, então quem já lê esquema elétrico trabalha sem dificuldade.
Traz a pinagem dos módulos?
Traz. Os conectores C1 e C2 do PCM vêm pino a pino, com 105 cavidades no C2, e o material ainda mapeia aterramentos e emendas como G031A, G032A, S040D e S162S.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
