Diagrama elétrico do Jeep Renegade 2.4L 4WD 2016, com 81 páginas em PDF. Os desenhos são da versão com tração nas quatro rodas e motor 2.4L. A caixa de fusíveis do BCM aparece nas páginas 58 a 60, e os tipos e a localização dos fusíveis nas páginas 64 a 67. Publicação DE00LF, em inglês, com cor, bitola e número de circuito em cada fio.
Aplicação — serve em quê
- Jeep Renegade 4WD 2.4L 2016
- Renegade 2016 com transmissão automática e caixa de transferência
- Renegade 2016 com ABS e controle de tração
- Renegade 2016 com ar-condicionado manual ou automático
- Renegade 2016 com espelhos elétricos e antiofuscante
- Renegade 2016 com tomada de reboque e console superior
Destaques deste material
- Conector de diagnóstico DLC D7405A com 9 cavidades: pino 6 CAN C1 (+) LG 0,35 e pino 14 CAN C1 (-) BR 0,35.
- Pinos 4 e 5 do DLC são terra, circuito Z908 preto 0,5 mm, e o pino 16 é o A901 RD/LG alimentado.

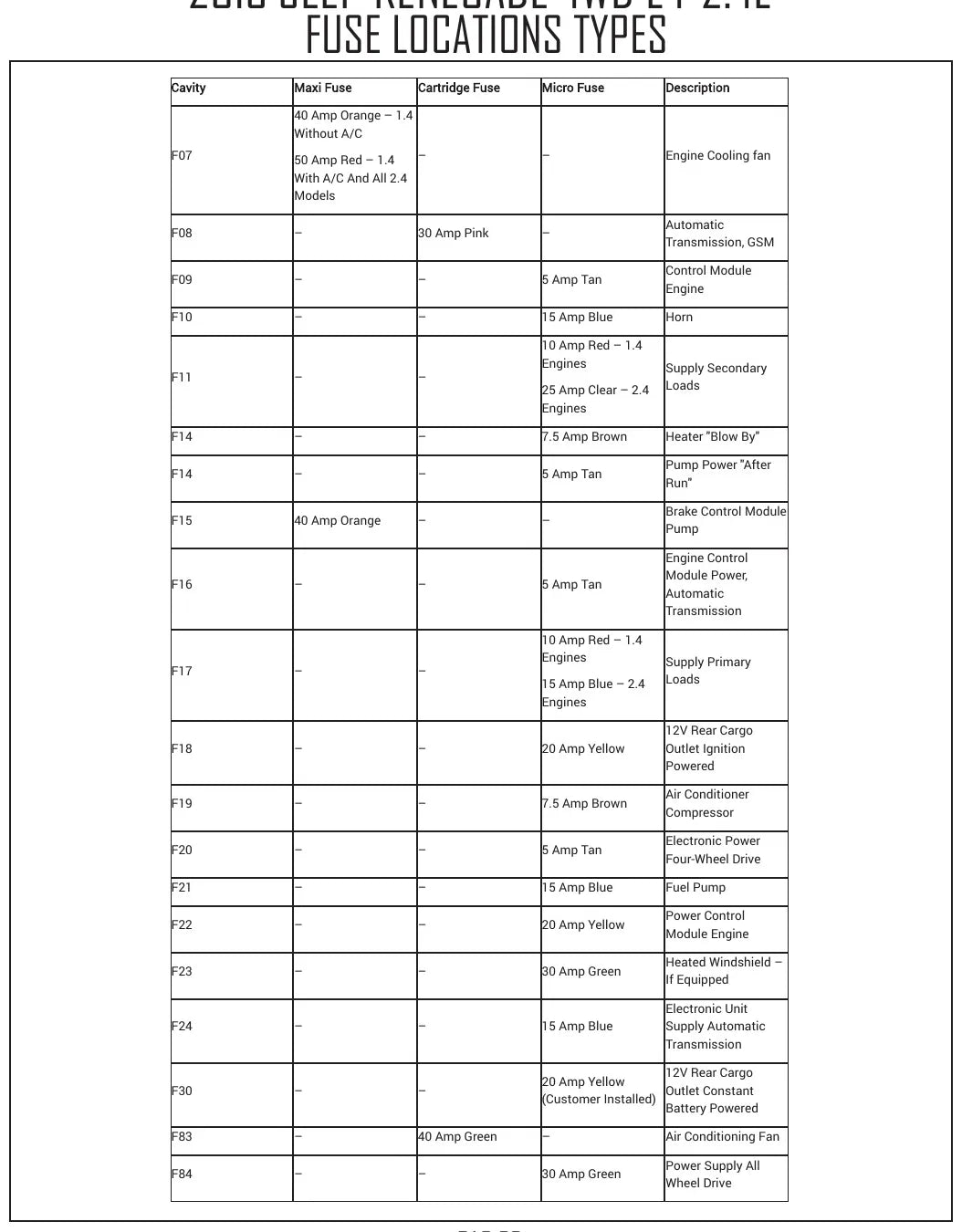

- Caixa de fusíveis do BCM detalhada nas páginas 58 a 60 e tipos e localização de fusíveis nas páginas 64 a 67.

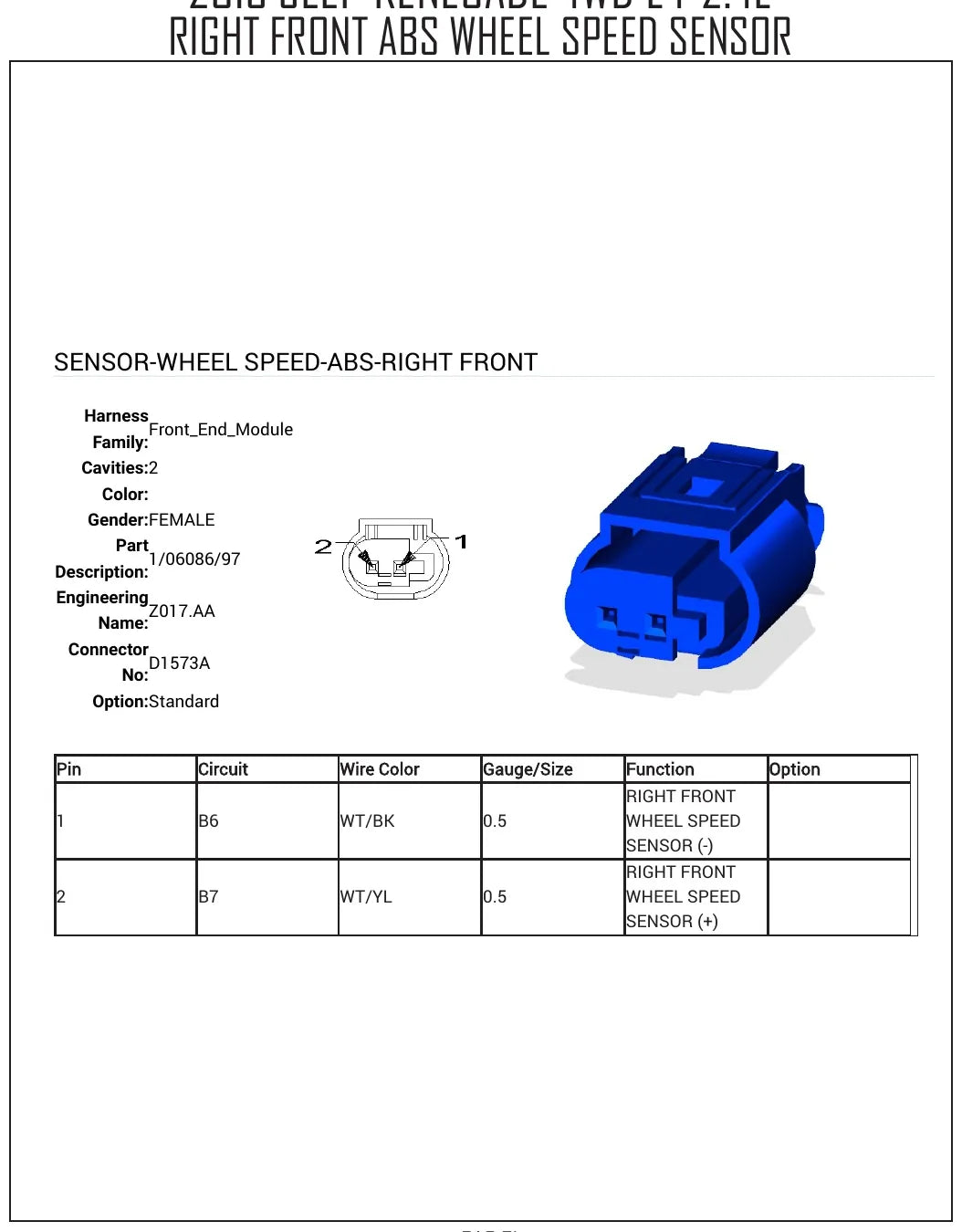

- Os quatro sensores de velocidade de roda do ABS têm páginas individuais (69 a 72).
- Bloqueio de câmbio, transmissão automática e caixa de transferência 4x4 nas páginas 51 a 55.
- Controles do motor, partida e carga, BCM e linhas CAN em seções próprias.
- Air bag com pré-tensionadores, vidros, faróis, iluminação interna e som completos.
Circuitos e sistemas cobertos

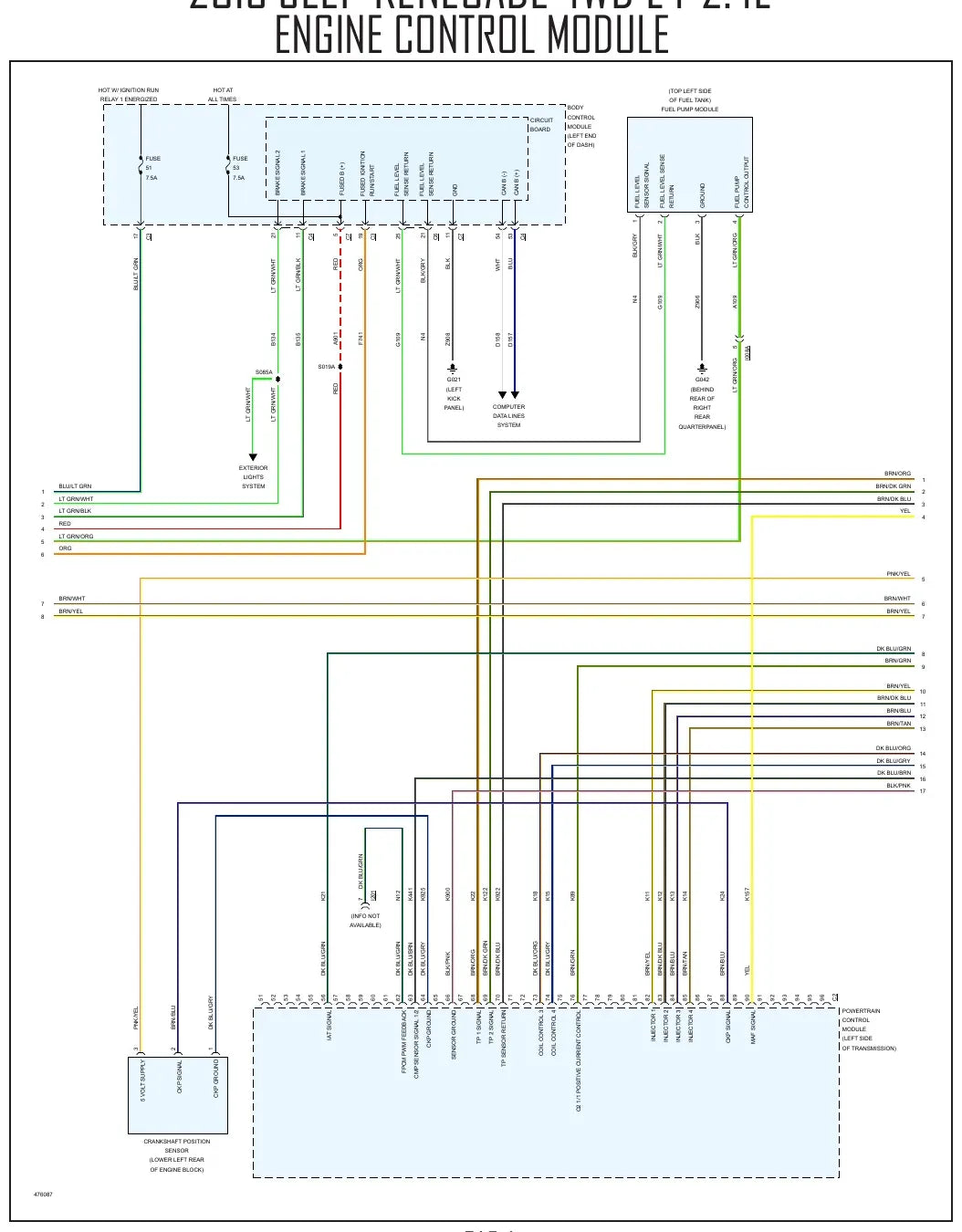

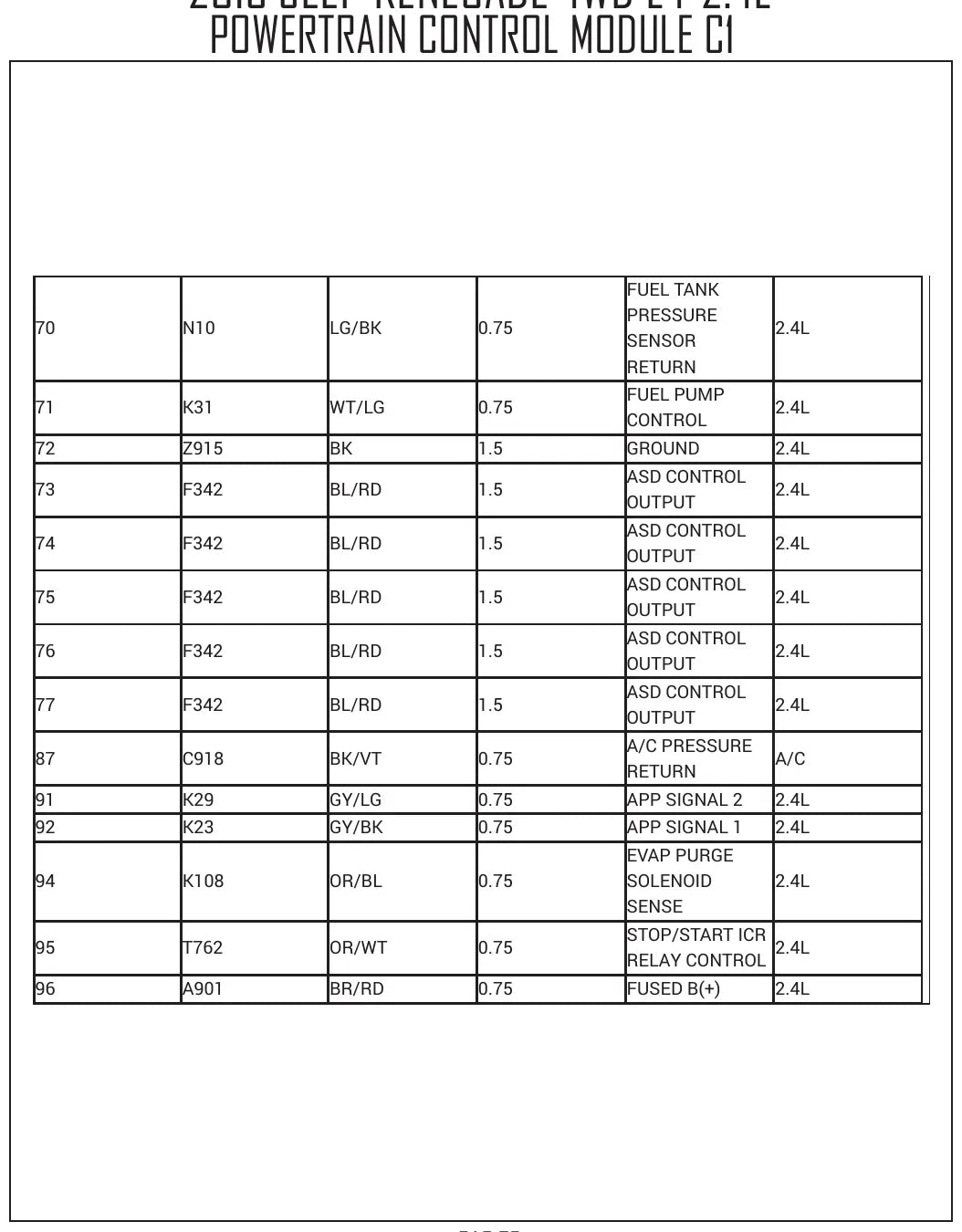

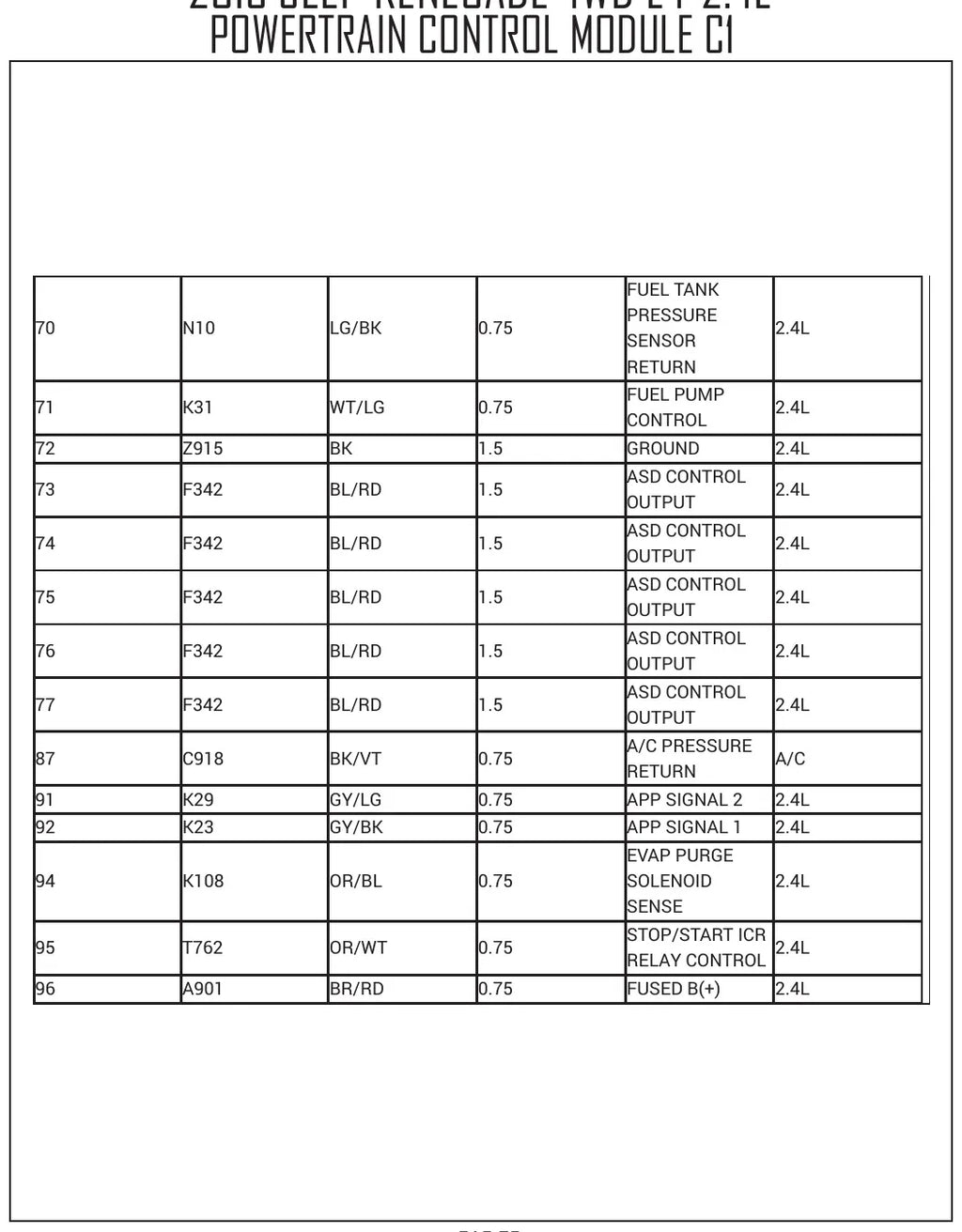

- Controles do motor (ECM)
- Partida e carga
- Módulo do computador de carroceria (BCM)
- Linhas de dados do computador (CAN)
- Iluminação externa, lanternas de ré e tomada de reboque
- Faróis
- Painel de instrumentos e console superior
- Espelhos elétricos e antiofuscante
- Iluminação interna
- Vidros elétricos
- Air bag e pré-tensionadores
- Sistema de som
- Ar-condicionado manual e automático
- Freios ABS e controle de tração
- Transmissão automática e caixa de transferência
- Caixa de fusíveis, relés e aterramentos
Por que vale a pena
- Pinagem do DLC na mão: você sabe onde medir a rede CAN antes de ligar o scanner.
- Cor, bitola e número de cada circuito para achar o fio certo sem abrir o chicote.
- Fusíveis do BCM e localização física de cada caixa, o que evita hora perdida de bancada.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende Jeep Renegade com falha de rede ou de módulo.
- Oficina que faz diagnóstico de ABS, tração 4x4 e caixa de transferência.
- Instalador de acessórios, som e alarme que precisa das alimentações certas.
- Proprietário que quer entender o circuito antes de autorizar troca de módulo.
Perguntas frequentes
Serve no meu Renegade 2016?
Serve no Jeep Renegade 2016 com motor 2.4L e tração 4WD, com câmbio automático, caixa de transferência, ABS e ar-condicionado manual ou automático.
Em que idioma está?
Os textos estão em inglês. Cores de fio, bitolas e numeração de pinos são universais e você lê do mesmo jeito na oficina.
Traz a pinagem do conector de diagnóstico?
Traz. O DLC D7405A tem 9 cavidades, com pino 6 CAN C1 (+) LG 0,35, pino 14 CAN C1 (-) BR 0,35, pinos 4 e 5 de terra e pino 16 alimentado pelo A901 RD/LG.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. Você baixa na hora e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
