Diagrama elétrico do Jeep Grand Cherokee 4WD 5.7L V8 2019, com 151 páginas. A pinagem do PCM vem com código de circuito, cor e bitola do fio, como K914 BN/WH 0,50 mm² no terra de sensor, Z909 BK 1,5 mm² no terra, D27 BG/WH 0,35 mm² no CAN C mais e N8 DB/PK 0,50 mm² na alimentação do sensor de pressão do tanque. Essa mesma tabela discrimina pino a pino as motorizações 3.0L a gasolina, 3.6L, 5.7L, 6.2L e 6.4L, então o arquivo serve para mais versões do que o título indica.
Aplicação — serve em quê
- Jeep Grand Cherokee 4WD 5.7L V8 2019
- Grand Cherokee 3.6L V6 2019 (pinagem do PCM discriminada)
- Grand Cherokee 3.0L a gasolina 2019 (pinagem do PCM discriminada)
- Versões 6.2L e 6.4L (pinagem do PCM discriminada)
- Versões com faróis de xenônio, nivelamento e faróis comuns
- Grand Cherokee com direção assistida elétrica e amortecedores eletrônicos
- Versões com bancos elétricos, apoio lombar, memória e volante com aquecimento
Destaques deste material
- Pinagem do PCM C1 com código de circuito, cor e bitola: K914 BN/WH 0,50 mm², Z909 BK 1,5 mm², D27 BG/WH 0,35 mm² e N8 DB/PK 0,50 mm².
- A tabela de pinos discrimina as motorizações 3.0L a gasolina, 3.6L, 5.7L, 6.2L e 6.4L.
- Conector de diagnóstico ligado ao módulo Security Gateway, com CAN C nos circuitos D428 e D427, CAN IHS em D434 e D433, fusível 44 de 10 A no Power Distribution Center e terra G911A.
- Distribuição de energia a partir da página 77, distribuição de terra da 83 e tipos de localização de fusíveis na 76.
- Volante com aquecimento na página 87 e buzina na 88.
- Traz sensores de oxigênio 1/1, 2/1 e 2/2, fluxo de ar de massa, temperatura do líquido de arrefecimento, temperatura do ar de admissão com e sem ventilação e pressão do tanque.
- 151 páginas com BCM, linhas de dados, ABS, air bag, antifurto passivo, travas, piloto automático e ar-condicionado.
Circuitos e sistemas cobertos
- Controles do motor
- Pinagem do módulo de controle do trem motriz (PCM)

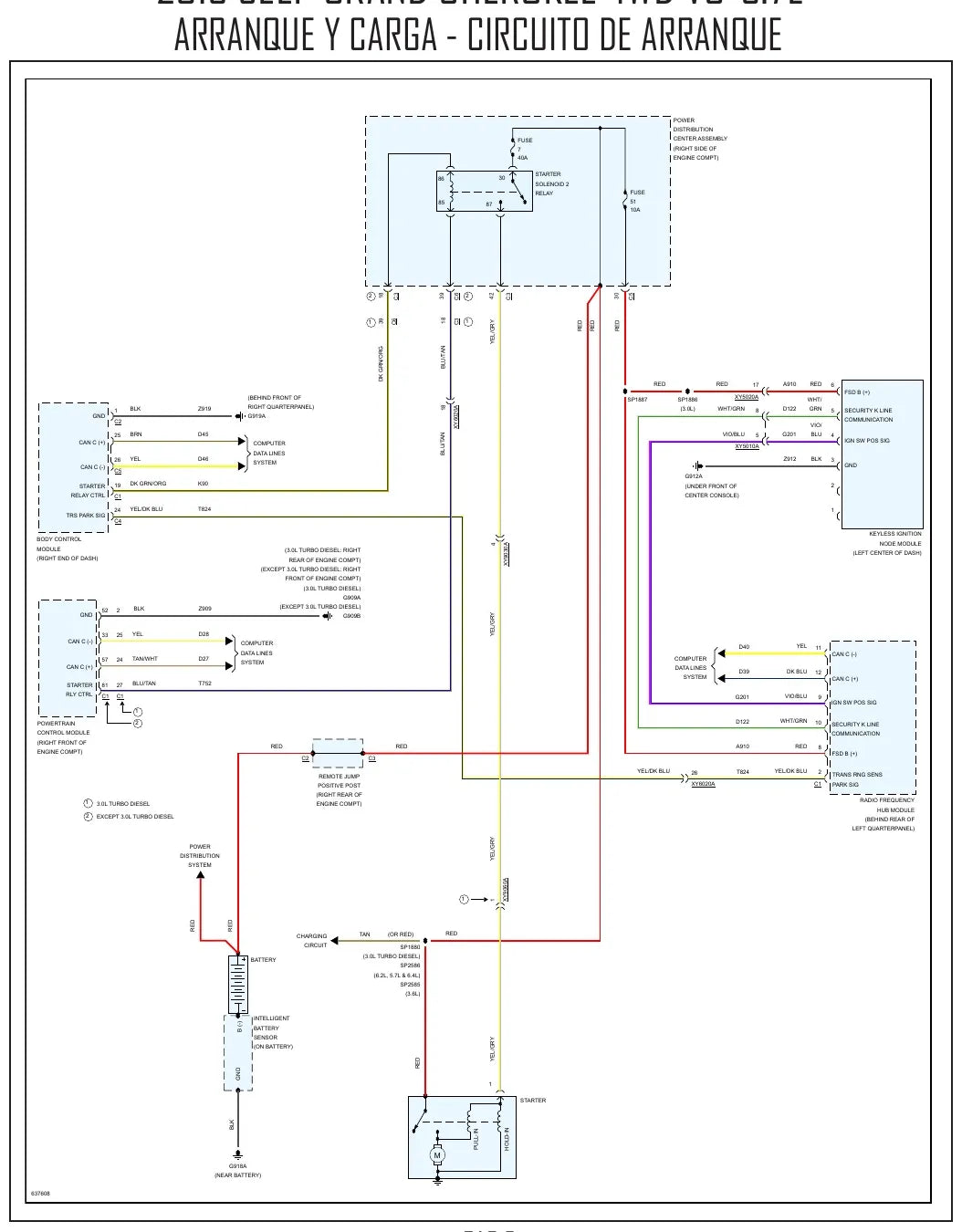

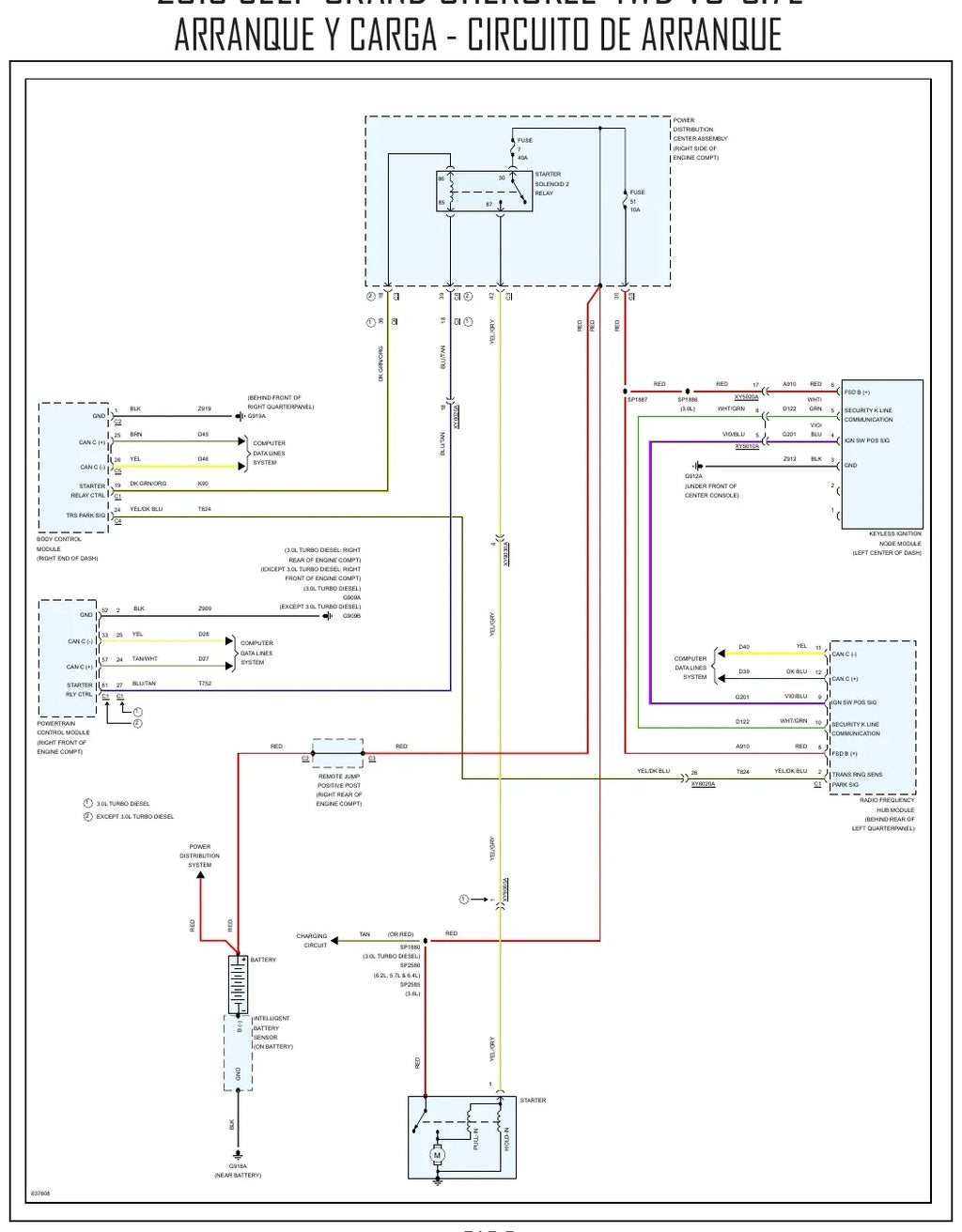

- Partida e carga
- Módulo de controle de carroceria (BCM) e linhas de dados
- Conector de diagnóstico (DLC)
- Centros de distribuição de energia (PDC) e tipos de localização de fusíveis
- Distribuição de terra
- Ar-condicionado e ventilador de arrefecimento
- Freios ABS e sensores de velocidade de roda
- Air bag e antifurto passivo
- Piloto automático e desembaçador
- Travas das portas e tampa de combustível
- Direção assistida elétrica e amortecedores eletrônicos
- Iluminação externa, faróis com e sem xenônio e nivelamento
- Painel de instrumentos, console superior e volante com aquecimento
- Bancos elétricos, apoio lombar e sistemas de memória
Por que vale a pena
- Cinco motorizações na mesma tabela de pinagem do PCM, pino a pino.
- Circuito com cor e bitola do fio, o que permite emendar e reparar com o cabo certo.
- Security Gateway, CAN C e CAN IHS identificados por circuito, essencial para diagnóstico com scanner.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende Jeep e linha Chrysler no Brasil.
- Oficina de importados que faz diagnóstico de rede CAN e Security Gateway.
- Mecânico que trabalha com os motores V6 e V8 da família Pentastar e HEMI.
- Dono de Grand Cherokee que quer o esquema elétrico do seu veículo.
Perguntas frequentes
Serve no meu Grand Cherokee 2019?
Serve no Grand Cherokee 4WD 5.7L V8 2019, e a tabela de pinagem do PCM ainda discrimina as motorizações 3.0L a gasolina, 3.6L, 6.2L e 6.4L.
Em que idioma está?
Os títulos das seções estão em espanhol e os rótulos dos circuitos em inglês. Os desenhos são universais e se leem igual em qualquer idioma.
Traz a pinagem do PCM com cor e bitola?
Traz. Cada pino aparece com código de circuito, cor e bitola, como D27 BG/WH 0,35 mm² no CAN C mais e Z909 BK 1,5 mm² no terra.
Como recebo o arquivo?
O link do PDF chega por e-mail logo depois que o pagamento é aprovado. O arquivo é seu para sempre e abre no celular, no tablet ou no notebook da oficina, sem internet.
