O Diagrama Elétrico Hyundai H-1 é o manual de diagnóstico elétrico da plataforma TQ, com 265 páginas em inglês. Ele cobre duas motorizações diesel no mesmo volume: o D4CB e o D4BH, cada uma com seu próprio bloco de sistema de controle do motor MFI. São 18 páginas de localização de componentes, 11 de distribuição de terra e 9 de detalhamento dos fusíveis do habitáculo, com os circuitos organizados por código de sistema, como SD360 para a partida e SD313 para o MFI.
Aplicação — serve em quê
- Hyundai H-1 de plataforma TQ
- Versões com motor diesel D4CB
- Versões com motor diesel D4BH
- Versões com transeixo automático
- Versões com ABS e ESP
- Versões com air bag, imobilizador e BCM
- Versões com vidros elétricos, travas e retrovisores externos elétricos
Destaques deste material
- Duas motorizações diesel no mesmo documento: o bloco de MFI do D4CB vai até a página SD313-8 e o do D4BH começa na SD313-9.
- 18 páginas de localização de componentes, para achar a peça no veículo antes de desmontar.

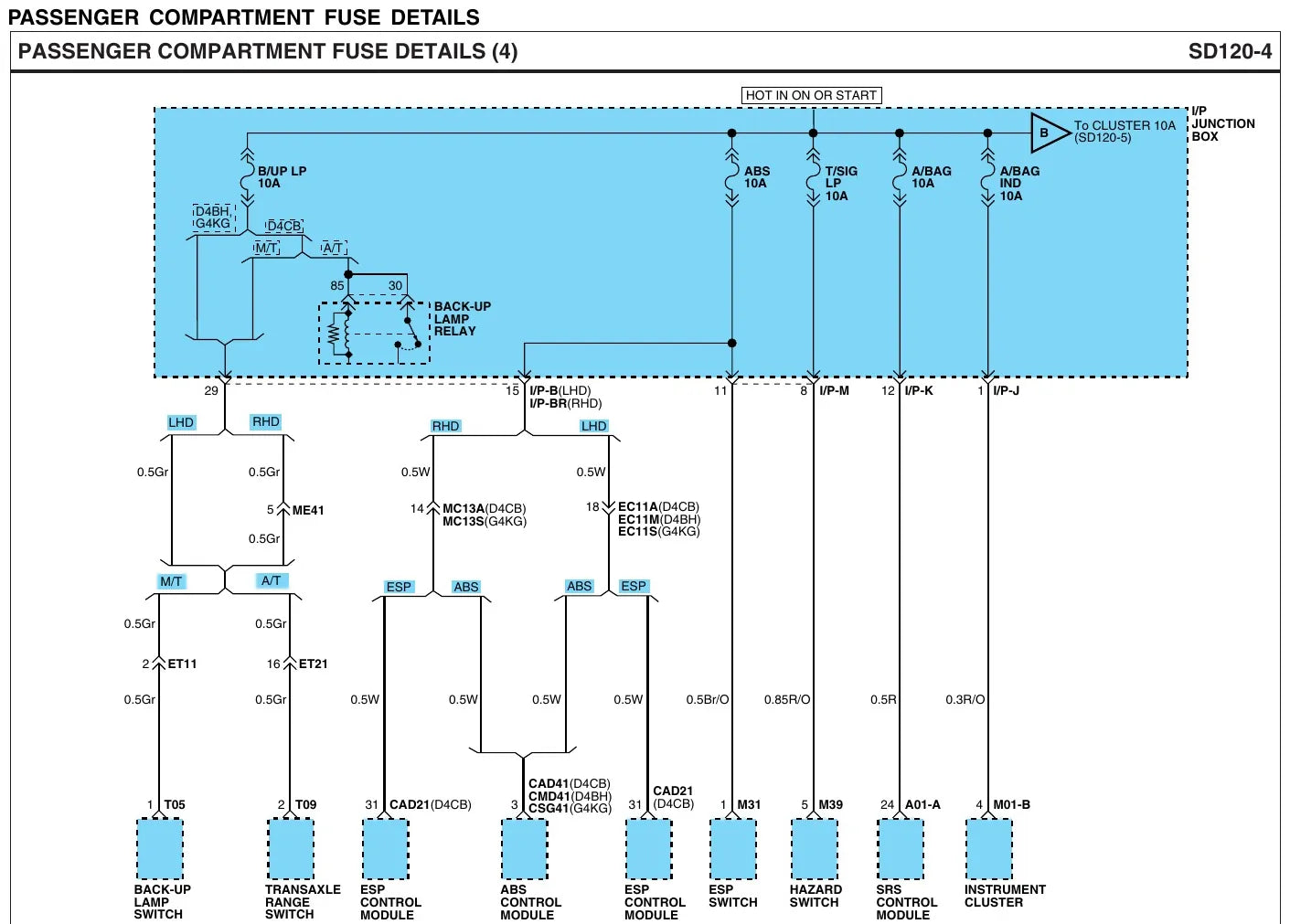

- 11 páginas de distribuição de terra e 9 páginas de detalhamento dos fusíveis do habitáculo.
- Fusível ECU MAIN de 20 A e fusíveis de aquecimento de 80 A e 10 A nas caixas do compartimento do motor.
- Link fusível de ignição de 30 A alimentando a chave de ignição e o relé de partida na caixa de relés e fusíveis.

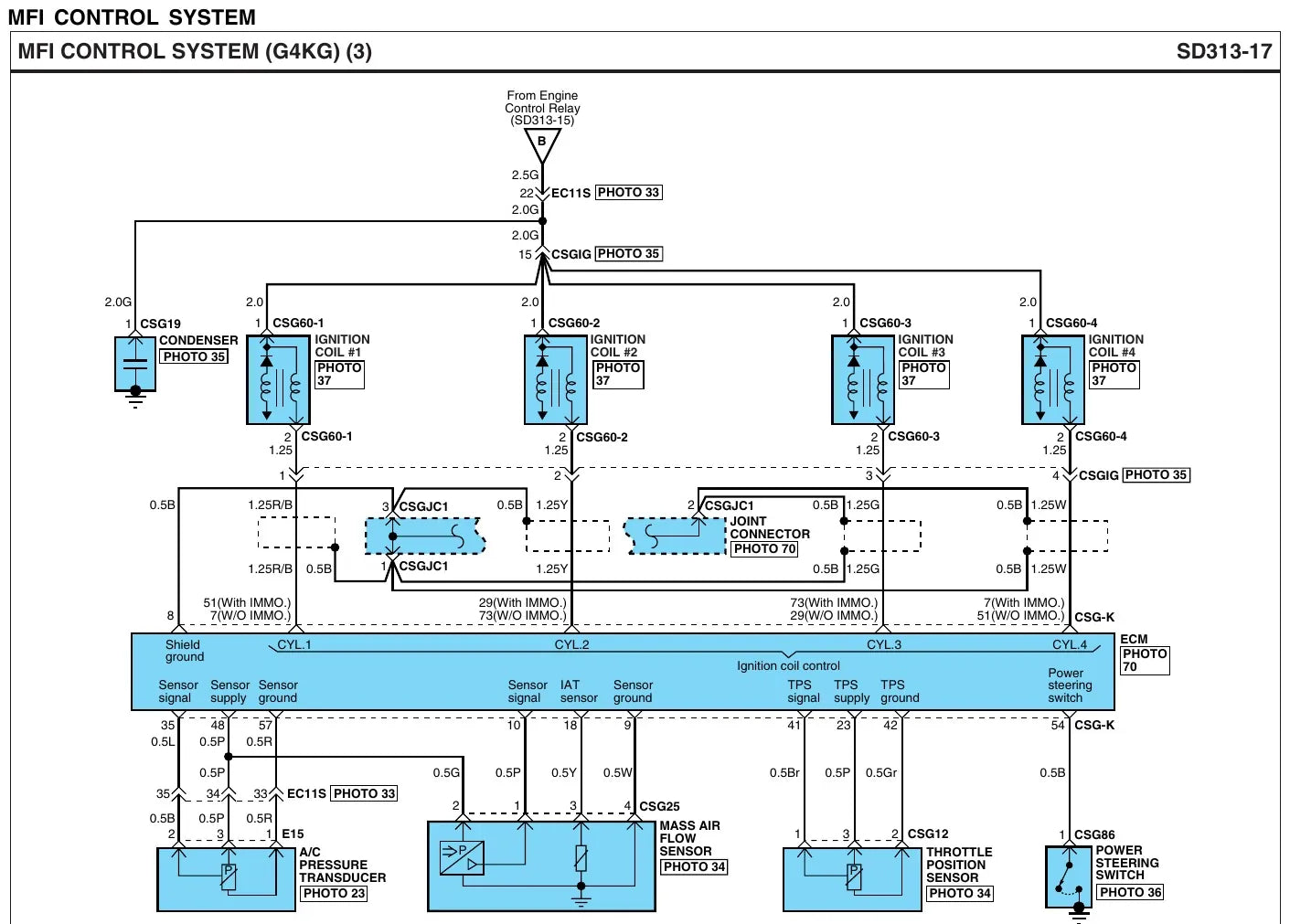

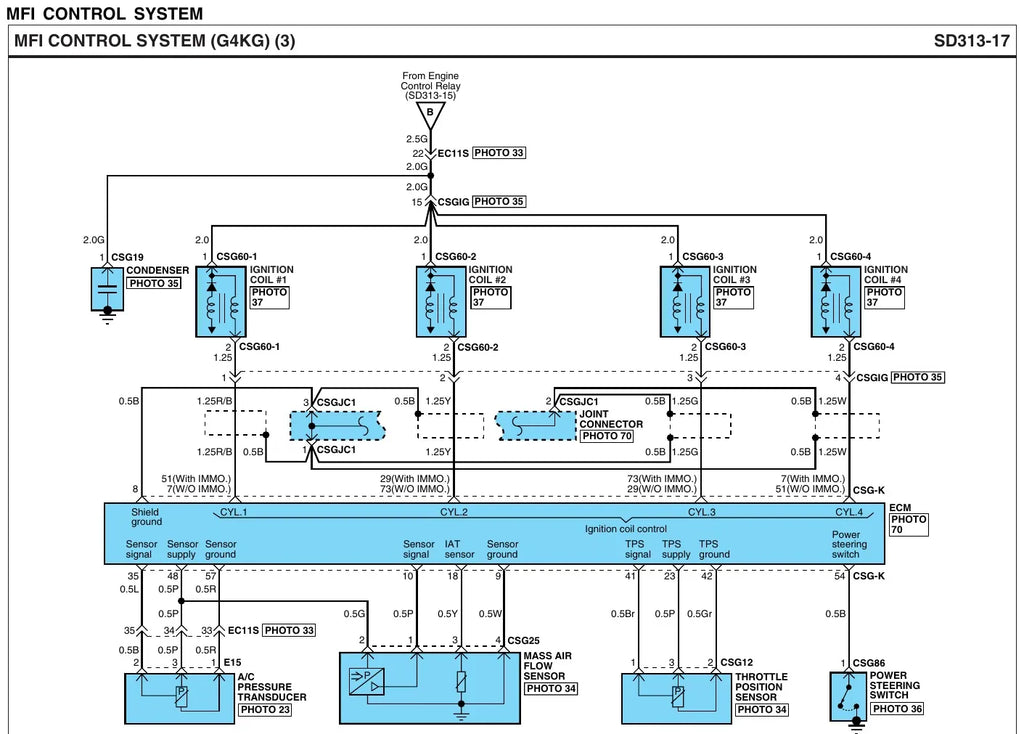

- Circuitos organizados por código de sistema no padrão SD: SD360 partida, SD313 MFI, SD876 retrovisores elétricos e SD961 áudio.
- Cobre ESP, assistente de estacionamento traseiro, imobilizador, air bag e retrovisor com escurecimento automático.
Circuitos e sistemas cobertos
- Sistema de partida
- Sistema de carga
- Sistema de arrefecimento
- Controle do motor MFI (D4CB e D4BH)
- Controle do transeixo automático
- ABS
- ESP (controle eletrônico de estabilidade)
- Air bag (SRS)
- Distribuição de energia
- Distribuição de terra (aterramentos)
- Caixa de fusíveis e relés
- BCM (módulo de controle da carroceria)
- Imobilizador
- Travas elétricas das portas
- Vidros elétricos e retrovisores externos
- Assistente de estacionamento traseiro
Por que vale a pena
- Você identifica o fio certo pela cor e pelo número do circuito, sem abrir chicote no chute.
- As 18 páginas de localização mostram onde o componente e o conector estão fisicamente na van.
- Fusíveis, relés e aterramentos mapeados com amperagem encurtam o diagnóstico de falha de partida e carga.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende van e utilitário Hyundai a diesel.
- Mecânico de frota que precisa isolar falha elétrica rápido para o veículo voltar a rodar.
- Instalador de acessórios e rastreador que precisa de ponto de alimentação e terra corretos.
- Dono de oficina que atende H-1 e quer o diagrama das duas motorizações em um arquivo só.
Perguntas frequentes
Serve no meu Hyundai H-1?
Serve nas versões de plataforma TQ com motor diesel D4CB ou D4BH. O documento cobre as duas motorizações em blocos separados, além de versões com ABS, ESP, air bag, imobilizador e BCM.
Em que idioma está?
O texto está em inglês. Os diagramas, as cores de fio, a amperagem dos fusíveis e a numeração dos terminais são universais e se leem em qualquer idioma.
Traz a caixa de fusíveis e a localização dos componentes?
Traz. São 18 páginas de localização de componentes, 11 de distribuição de terra e 9 de detalhamento dos fusíveis do habitáculo, com valores como o fusível ECU MAIN de 20 A.
Como recebo o arquivo?
O link para baixar o arquivo em PDF chega no seu e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre.
