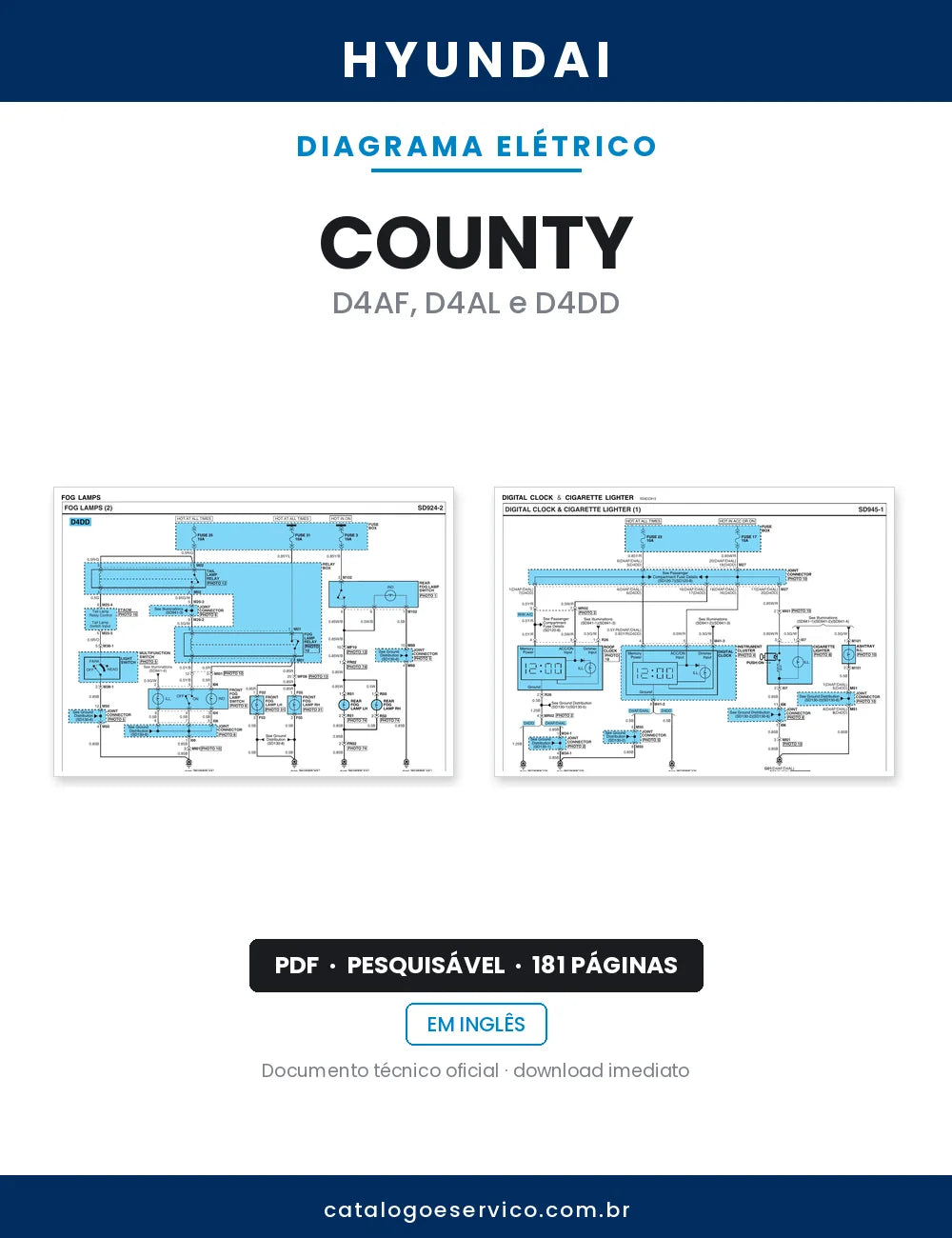

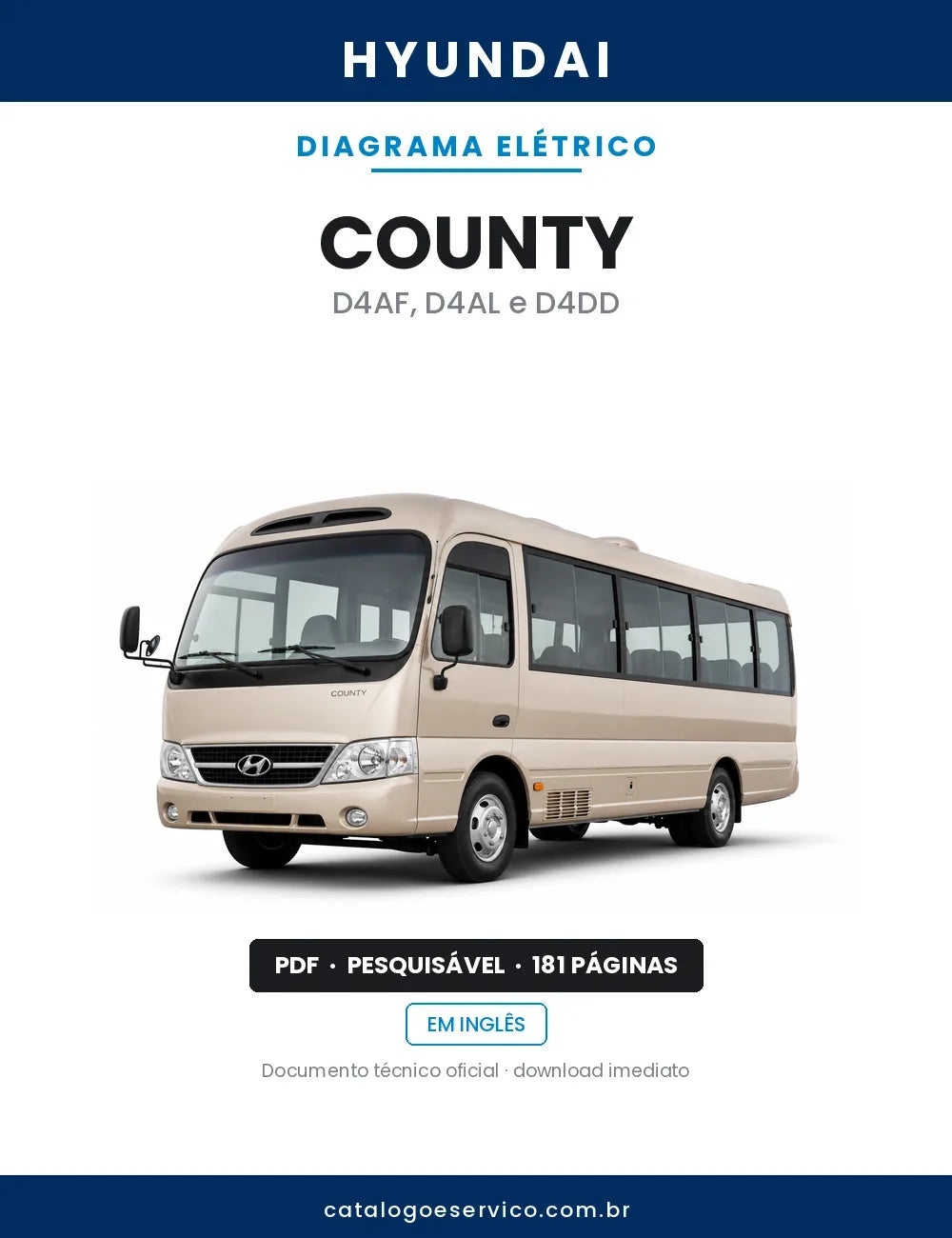

O Diagrama Elétrico Hyundai County é o manual de diagnóstico elétrico do micro-ônibus, com 181 páginas em inglês. Ele cobre três motorizações diesel — D4AF, D4AL e D4DD — cada uma com o seu conector M02 específico. São 13 páginas de localização de componentes e 9 de distribuição de terra, e o volume traz seções que só existem em veículo desta categoria, como o freio de escape e os comandos de pré-aquecedor, além do sistema ETACS de tempo e alarme.
Aplicação — serve em quê
- Micro-ônibus Hyundai County
- County com motor diesel D4AF
- County com motor diesel D4AL
- County com motor diesel D4DD
- Versões com e sem porta traseira
- Versões com ABS e freio de escape
- Versões com aquecedor, pré-aquecedor e ar-condicionado
Destaques deste material
- Três motorizações diesel no mesmo volume — D4AF, D4AL e D4DD — com conectores M02 diferentes para cada uma.
- 13 páginas de localização de componentes e 9 páginas de distribuição de terra.
- Seção de freio de escape, item típico de micro-ônibus e ausente em manual de carro de passeio.
- Bloco próprio de comandos do pré-aquecedor, no endereço SD971-13, além do aquecedor comum.
- Sistema ETACS de tempo e alarme com bloco dedicado.
- Link fusível de ignição de 30 A e relé de partida na caixa de relés e fusíveis do compartimento do motor.

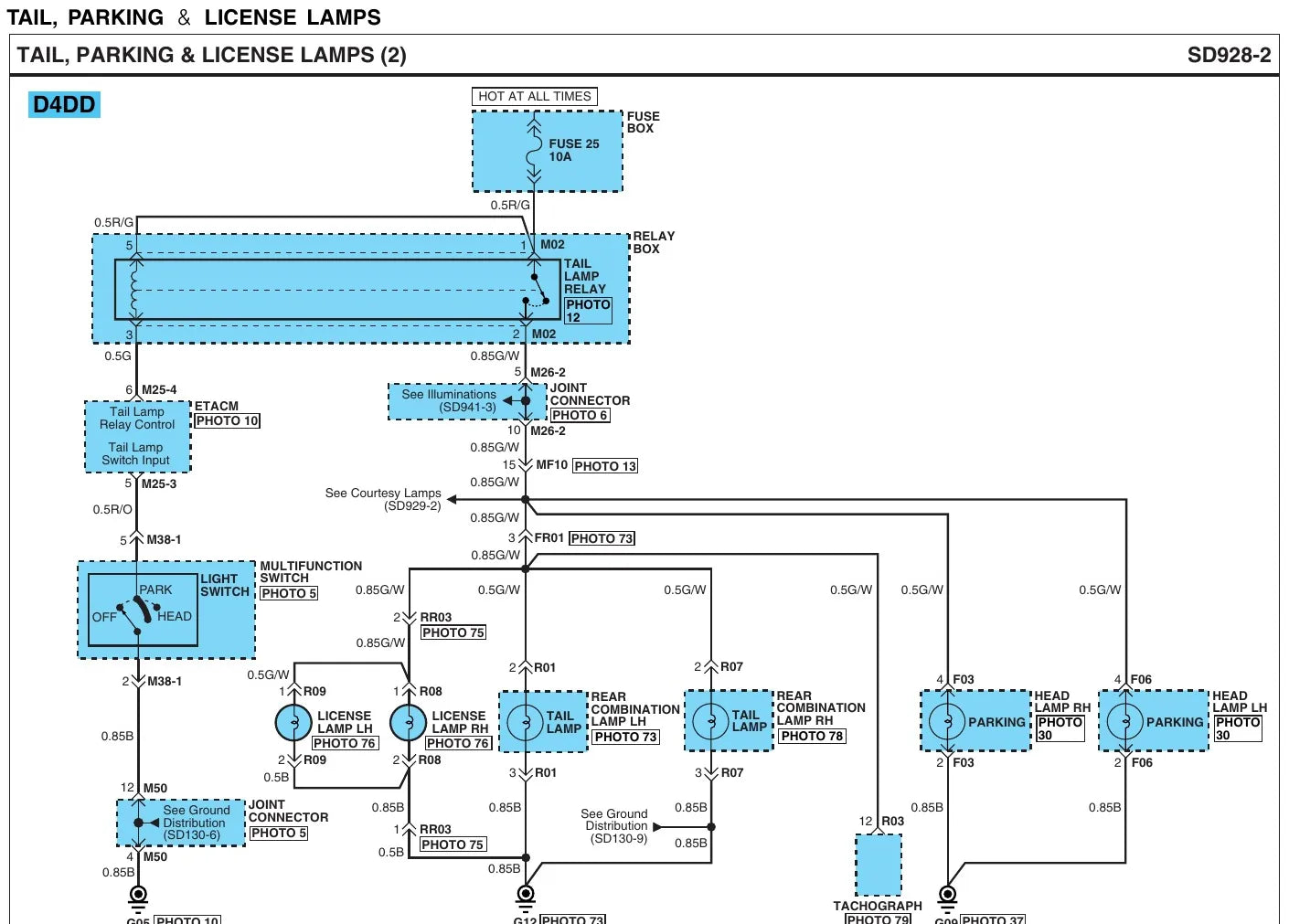

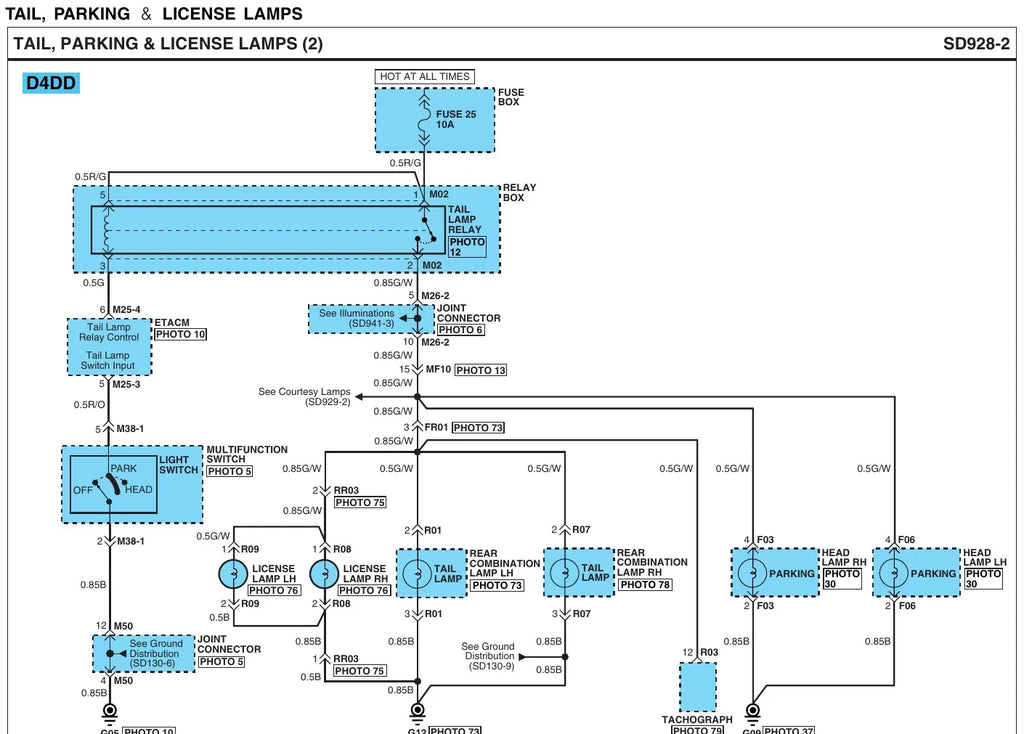

- Circuitos organizados por código de sistema: SD360 para a partida, SD929 para as luzes de cortesia e SD971 para o aquecedor.
Circuitos e sistemas cobertos
- Sistema de partida
- Sistema de carga
- Controle do motor MFI
- Distribuição de energia
- Distribuição de terra (aterramentos)
- Caixa de fusíveis do habitáculo e relés
- Localização de componentes
- Chicote principal e chicote sob o assoalho
- Faróis e faróis de neblina
- Setas e pisca-alerta
- Lanternas, luz de placa e estacionamento
- Luzes de cortesia e de leitura

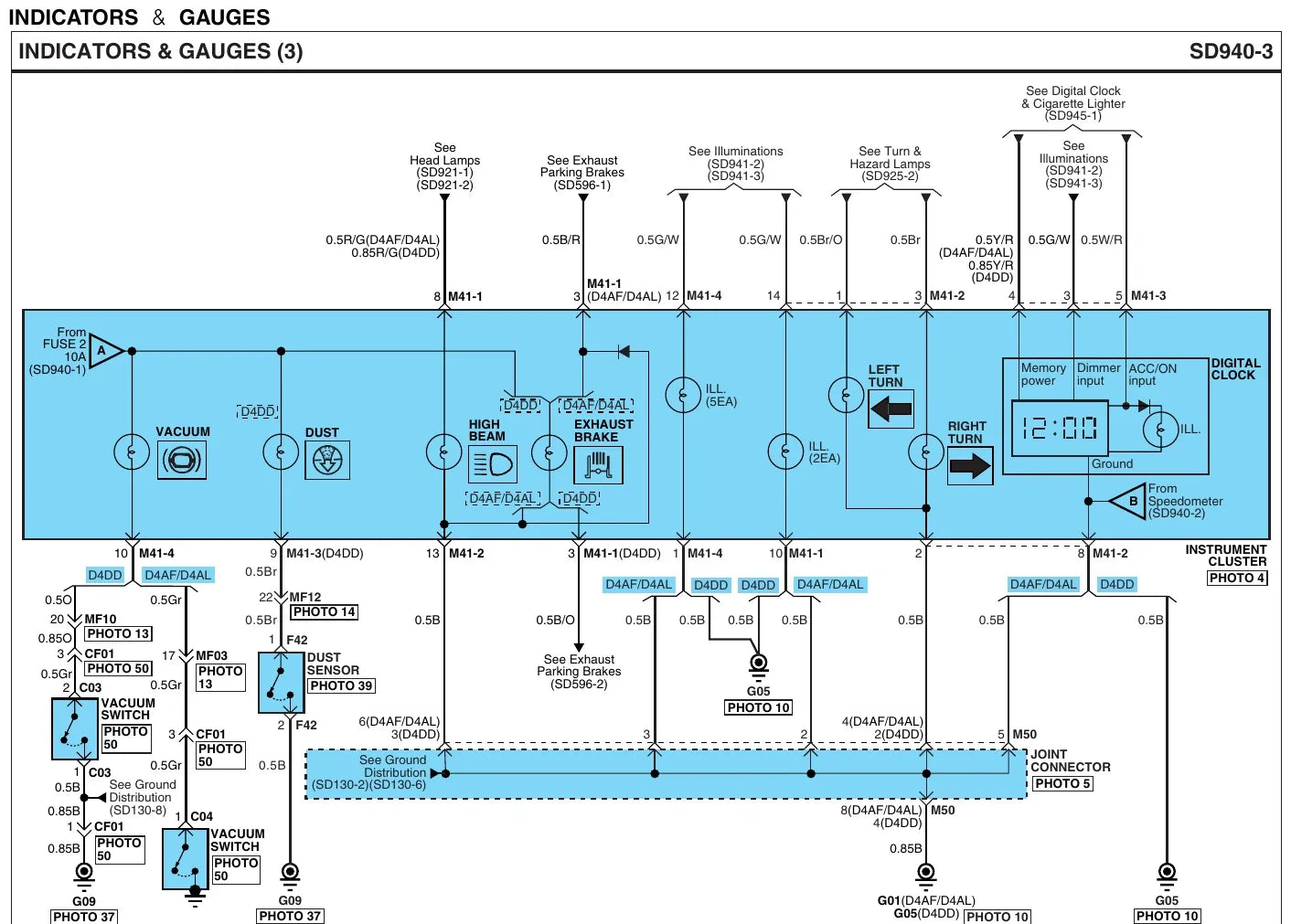

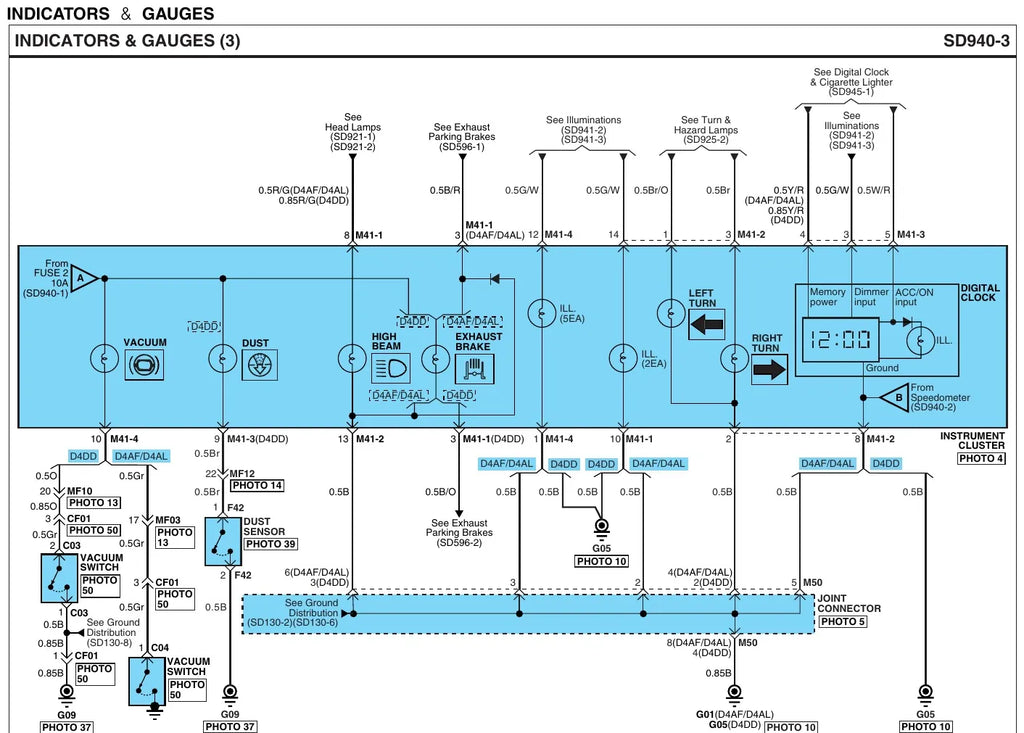

- Indicadores e instrumentos
- ABS
- Freio de escape (exhaust brake)
- Comandos do aquecedor, pré-aquecedor e A/C
Por que vale a pena
- Você identifica o fio certo pela cor e pelo número do circuito, sem abrir chicote no chute.
- As 13 páginas de localização mostram onde está o componente antes de você desmontar o painel.
- Micro-ônibus parado custa viagem: fusíveis, relés e terras mapeados encurtam a parada na oficina.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Mecânico e eletricista de frota de micro-ônibus e transporte de passageiros.
- Oficina de veículo comercial que atende linha diesel Hyundai.
- Instalador de acessórios, rastreador e ar-condicionado em micro-ônibus.
- Proprietário de County que faz a manutenção da própria máquina.
Perguntas frequentes
Serve no meu Hyundai County?
Serve. O documento cobre o County com motor diesel D4AF, D4AL ou D4DD, em versões com e sem porta traseira, com ABS, freio de escape, aquecedor, pré-aquecedor e ar-condicionado.
Em que idioma está?
O texto está em inglês. Os diagramas, as cores de fio, a amperagem dos fusíveis e a numeração dos terminais são universais e se leem em qualquer idioma.
Traz a localização dos componentes e os aterramentos?
Traz. São 13 páginas de localização de componentes e 9 de distribuição de terra, além do detalhamento da caixa de fusíveis do habitáculo e dos relés.
Como recebo o arquivo?
O link para baixar o arquivo em PDF chega no seu e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre.
