Descrição
O Diagrama Elétrico Honda HR V 1.8L Eng LX é o documento técnico em PDF com 112 páginas, pronto para consulta e impressão. Traz os diagramas de fiação, a identificação de componentes, a localização de fusíveis e relés e a numeração dos terminais — tudo o que o profissional precisa para diagnosticar e reparar o sistema elétrico com rapidez e segurança.
Destaques deste material:

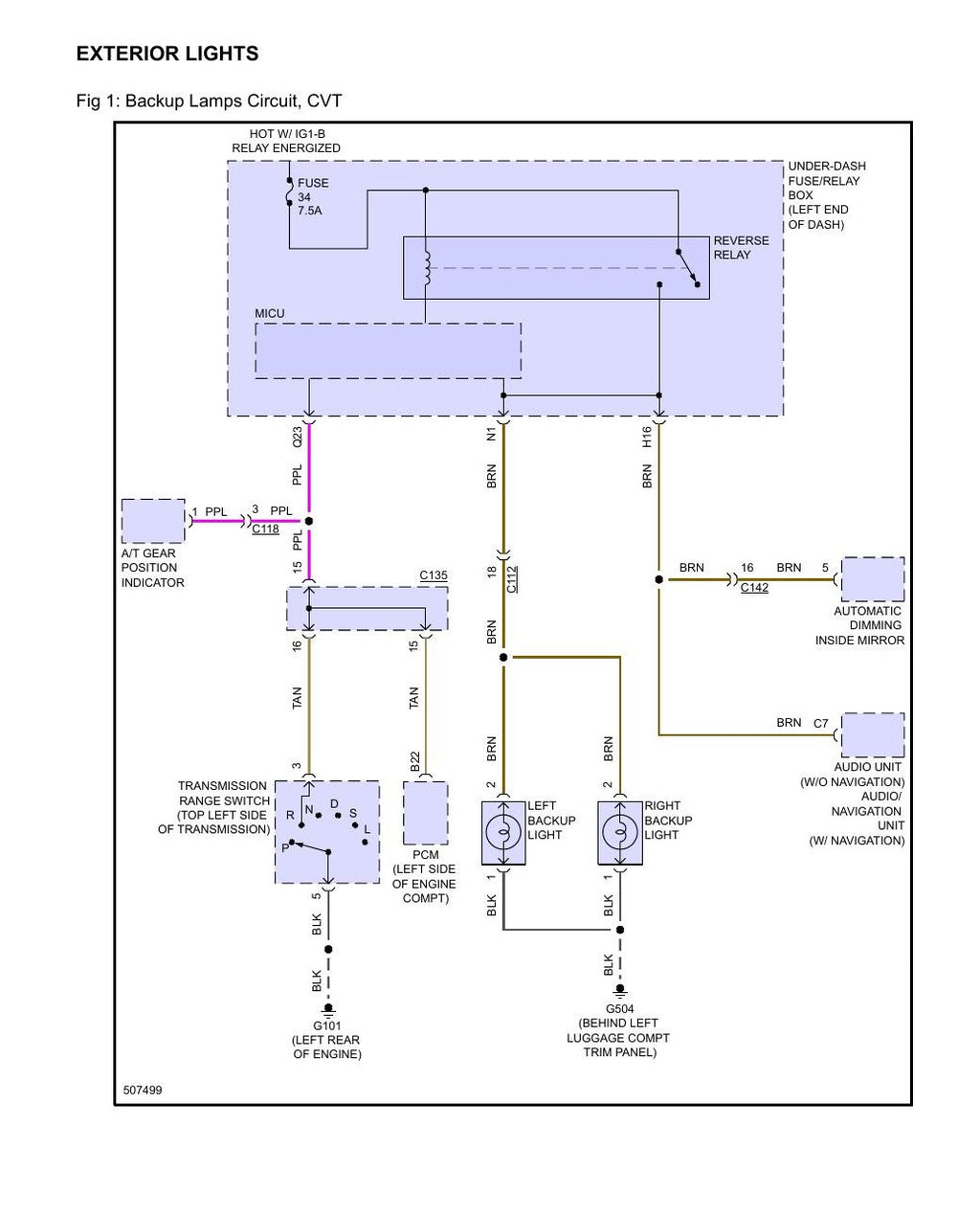

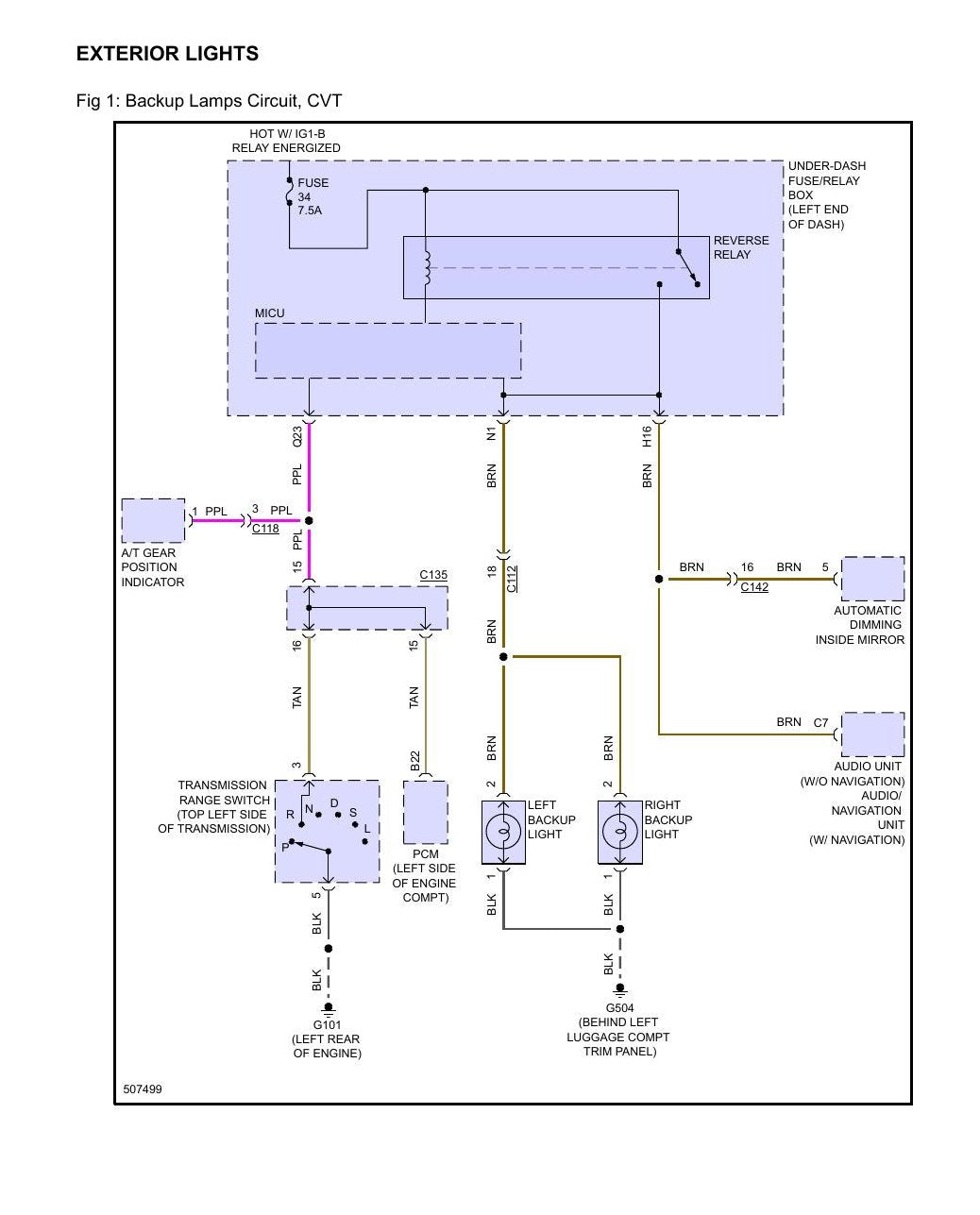

- Diagramas por sistema em formato figura (Fig X: ... Circuit)
- Recursos específicos do HR-V: câmera Lane Watch e aviso de saída de faixa
- Cobre da CVT e imobilizador a freio de estacionamento elétrico e airbags
Especificações
- Marca: Honda
- Modelo: HR V 1.8L Eng LX
- Documento: Diagrama Elétrico
- Páginas: 112
- Ano: 2016
- Idioma: Inglês
- Formato: PDF digital — download imediato
O que este diagrama elétrico traz (conteúdo real do arquivo)
- Partida (Starting) e carga (Charging)
- Desempenho do motor 1.8L (Engine Performance) e transmissão CVT
- Freios ABS e freio de estacionamento elétrico (Electric Parking Brake)
- Módulos de controle da carroceria (BCM) e linhas de dados
- Ar condicionado automático, ventoinha (Cooling Fan) e desembaçador/aquecedor de espelho
- Distribuição de energia e de terra (Ground Distribution)
- Faróis, iluminação externa e luzes de cortesia
- Limpadores dianteiro e traseiro (Wiper/Washer) e para-brisa aquecido

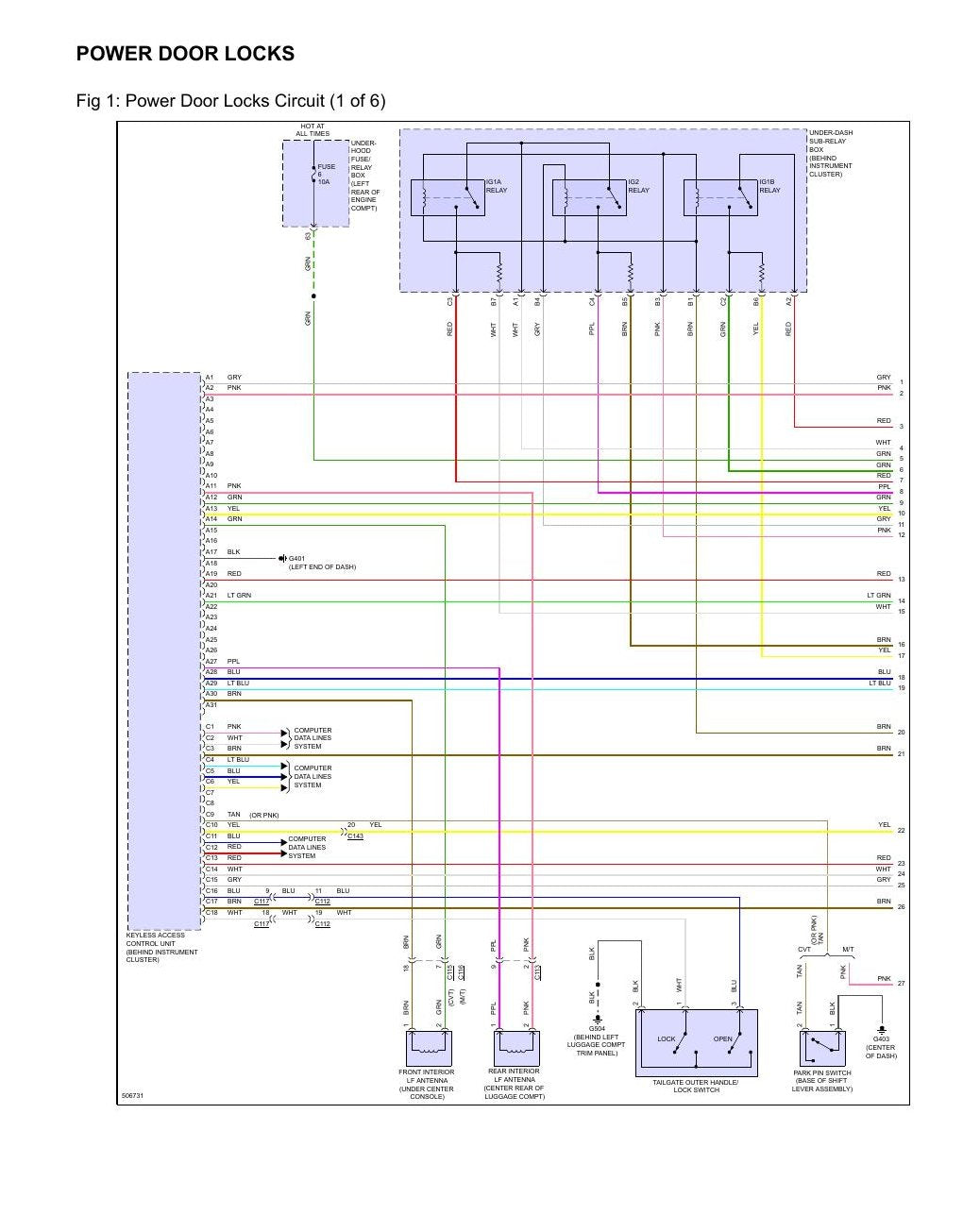

- Vidros elétricos, travas elétricas e liberação da tampa traseira (Tailgate Release)
- Espelhos elétricos, bancos elétricos e controle de cruzeiro
- Rádio, navegação e câmera Lane Watch
- Painel de instrumentos, imobilizador e sistemas de aviso (Warning Systems)
- Airbags (Supplemental Restraints), aviso de saída de faixa (Lane Departure) e 4WD
Por que este material vale a pena
- ✅ Localiza rápido o circuito, o fusível e o relé certos
- ✅ Diagramas com numeração de terminais e cores de fios
- ✅ Reduz o tempo de diagnóstico e evita retrabalho
- ✅ Acesso vitalício e entrega digital imediata
Para quem é
Indicado para Eletricistas e mecânicos automotivos, oficinas de diagnóstico do Honda HR-V (2016) que trabalham com Honda HR V 1.8L Eng LX e precisam de uma referência técnica confiável para diagnóstico e reparo.
Perguntas frequentes
Serve para qual veículo?
Honda HR V 1.8L Eng LX.
Como recebo o arquivo?
Entrega 100% digital — você recebe o PDF por e-mail ou WhatsApp em minutos após a confirmação do pagamento.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu dispositivo para consulta offline e impressão.
