Diagrama elétrico da Ford Ranger 1990 com tração 4WD e motor 2.9L, em 82 páginas em espanhol. Traz duas pinagens completas do módulo de controle do motor, uma para emissões da Califórnia, na página 58, e outra para emissões federais, na 59, com os controles do motor também desenhados nas duas calibrações, nas páginas 42 e 43. É a Ranger norte-americana desse ano, não a Ranger sul-americana.
Aplicação — serve em quê
- Ford Ranger 1990 4WD com motor 2.9L de emissões da Califórnia
- Ford Ranger 1990 4WD com motor 2.9L de emissões federais
- Ranger 1990 de cabine regular
- Ranger 1990 com freios antibloqueio traseiros
- Ranger 1990 com rádio comum ou com som premium
- Ranger 1990 com travas e espelhos elétricos
Destaques deste material
- 82 páginas cobrindo do controle do motor ao sistema de som.
- Duas pinagens completas do módulo de controle do motor: emissões da Califórnia na página 58 e emissões federais na 59.
- Controles do motor desenhados nas duas calibrações, na página 42 para a Califórnia e na 43 para a federal.
- Freios antibloqueio traseiros em quatro páginas, da 8 à 11.
- Três páginas de painel de fusíveis, da 12 à 14, e duas de distribuição de carga e energia, nas 15 e 16.
- Painel de instrumentos em quatro páginas, da 52 à 55, mais duas de iluminação do painel, nas 56 e 57.
- Rádio em duas configurações: sem som premium nas páginas 60 e 61 e com som premium nas 62 e 63.
Circuitos e sistemas cobertos
- Controles do motor com emissões da Califórnia
- Controles do motor com emissões federais
- Pinagem do módulo de controle do motor (Califórnia e federal)
- Injetores, bomba de combustível, sensor de posição do acelerador e sensor de fluxo de ar
- Ignição
- Partida e carga

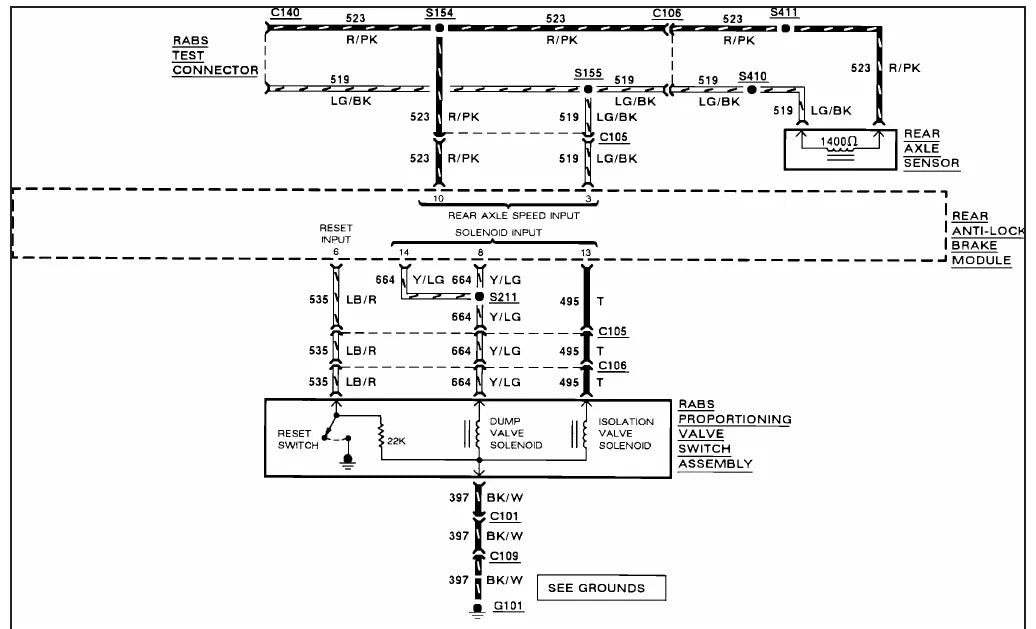

- Freios antibloqueio traseiros
- Painel de fusíveis e distribuição de carga e energia
- Iluminação externa: luzes de freio, pisca-alerta e lanternas

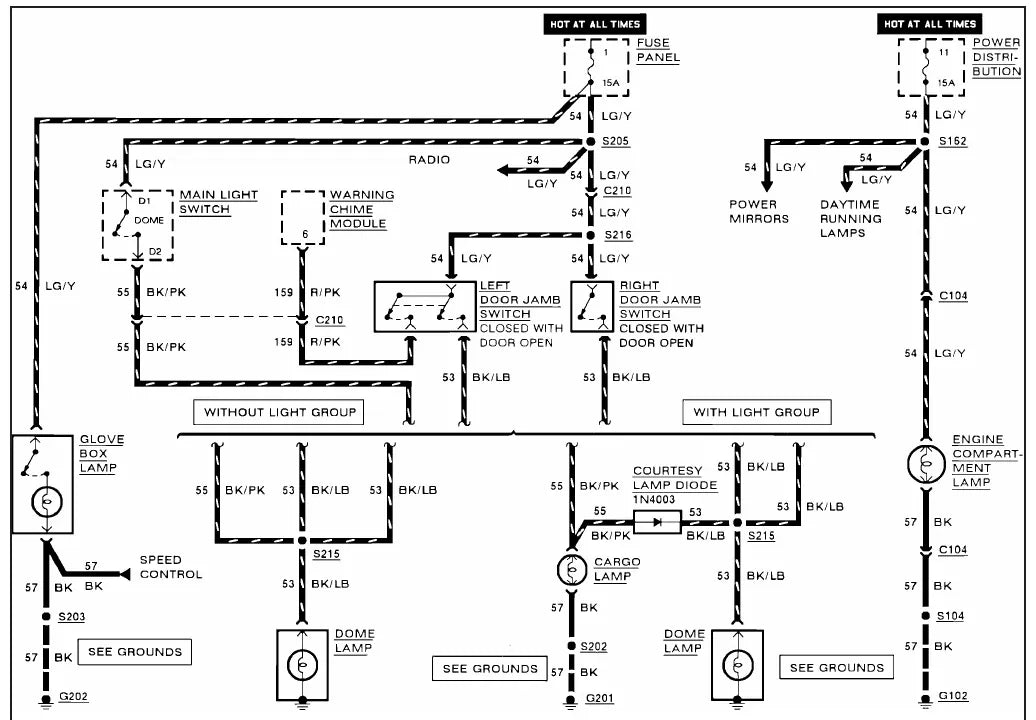

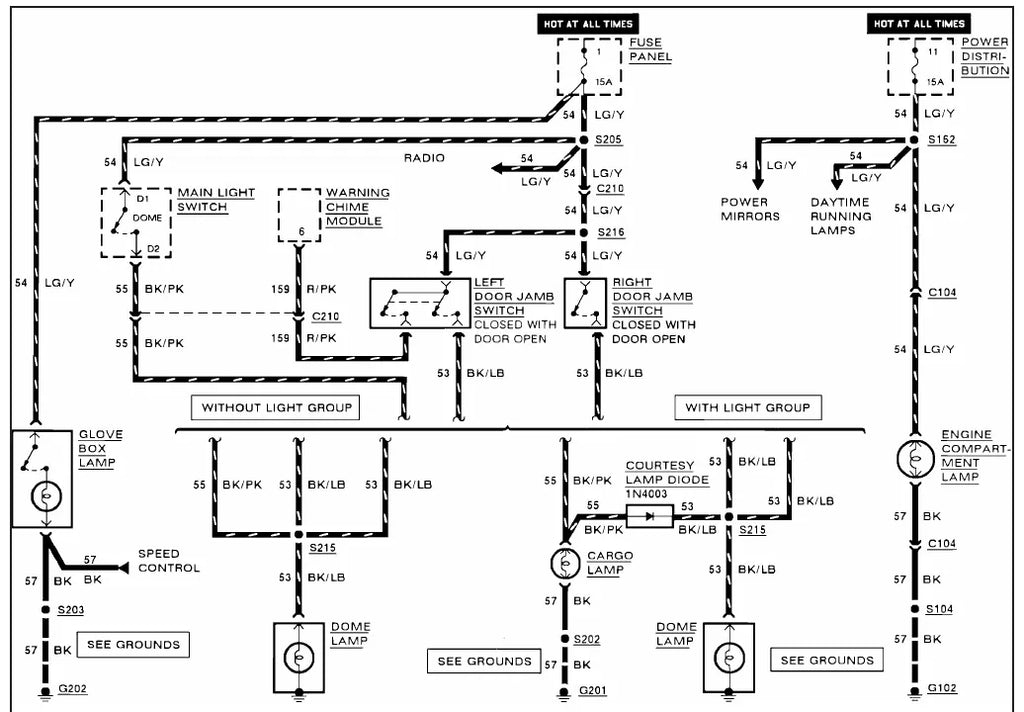

- Luzes de cortesia da cabine regular
- Painel de instrumentos e iluminação do painel
- Travas elétricas das portas
- Espelhos elétricos
- Controle de velocidade de cruzeiro
- Limpador e lavador dianteiro e traseiro
- Rádio e sistemas de som (com e sem som premium)
Por que vale a pena
- Duas pinagens do módulo de controle do motor, Califórnia e federal, para não medir pino errado na calibração errada.
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir o chicote no chute.
- Painel de fusíveis e distribuição de carga em cinco páginas resolvem os defeitos de alimentação, comuns em picape dessa idade.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende picapes americanas antigas.
- Restaurador de Ford Ranger e Bronco II que precisa refazer chicote.
- Oficina que faz injeção eletrônica de veículos dos anos 1990.
- Proprietário que quer diagnosticar o carro antes de levar à oficina.
Perguntas frequentes
Serve na minha Ranger 1990?
Serve na Ford Ranger 1990 norte-americana, 4WD com motor 2.9L, nas duas calibrações de emissões, Califórnia e federal. Não é a Ranger sul-americana.
Em que idioma está?
Em espanhol. Os desenhos, as cores de fio e os números de circuito são universais, então quem já lê esquema elétrico trabalha direto no material.
Traz a pinagem do módulo de controle do motor?
Traz duas pinagens completas: a de emissões da Califórnia na página 58 e a de emissões federais na 59.
Como recebo o arquivo?
O link do PDF chega por e-mail logo após a confirmação do pagamento, e o arquivo é seu para sempre.
