Diagrama elétrico oficial da Ford para o Mondeo, publicação FOR1-0261 na edição em espanhol, com 516 páginas cobrindo quatro motorizações: 1,8 l, 2,0 l, 2,5 l e Diesel 2,0 l. As vistas de conectores sozinhas ocupam 58 páginas e as vistas de localização de componentes, outras 54. Traz ainda 38 páginas de detalhes de fusíveis e 29 de prova de componentes, algo que compilação de terceiro não tem.
Aplicação — serve em quê
- Ford Mondeo com motor 1,8 l
- Ford Mondeo com motor 2,0 l
- Ford Mondeo com motor 2,5 l
- Ford Mondeo Diesel 2,0 l
- Mondeo com transmissão automática e controles externos
- Mondeo com ABS e controle de tração
- Mondeo com climatização automática e rede de módulos com diagnose
Destaques deste material
- Publicação oficial Ford FOR1-0261, edição em espanhol, com 516 páginas.

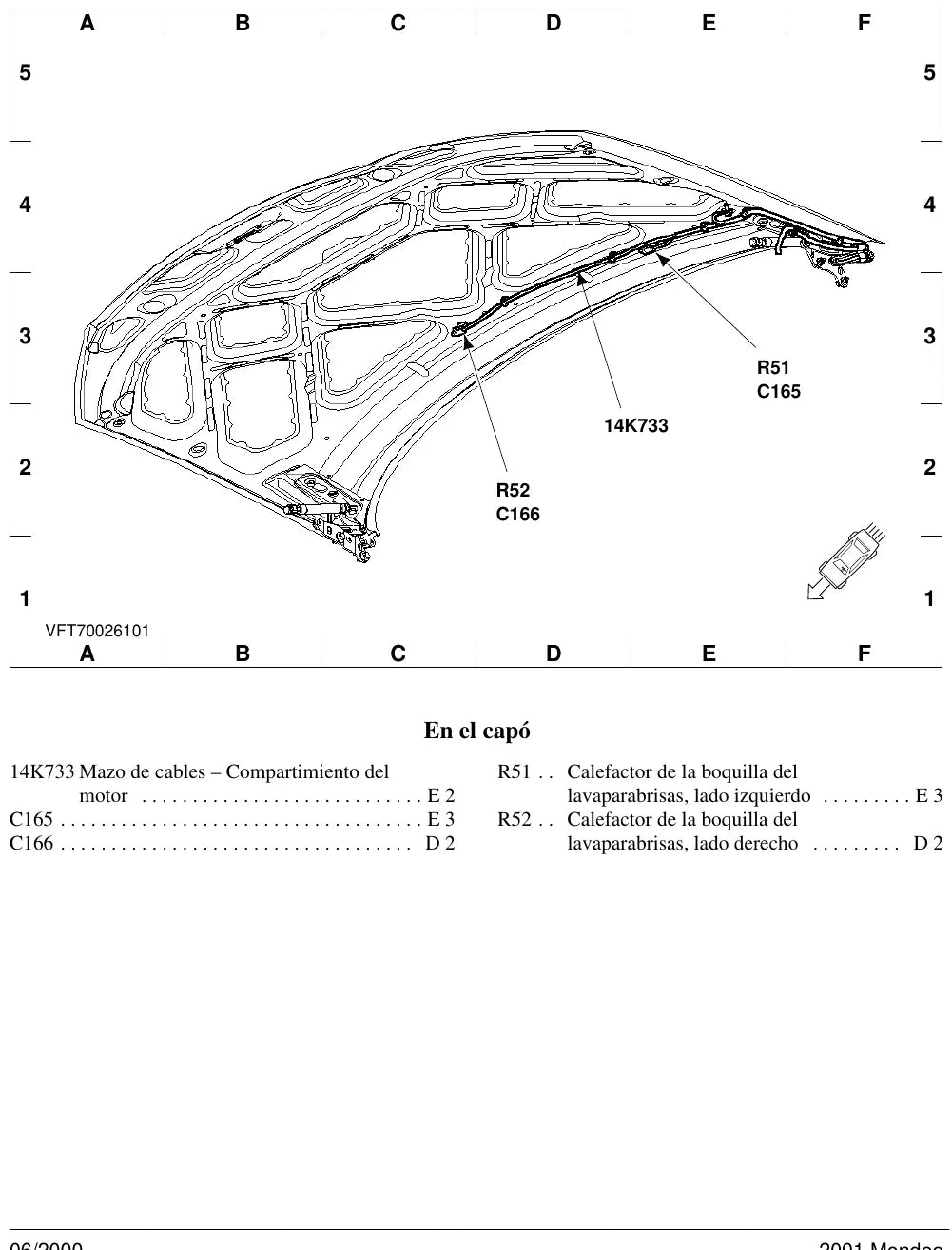

- Vistas de conectores em 58 páginas, o maior bloco do livro, mais 54 páginas de localização de componentes.

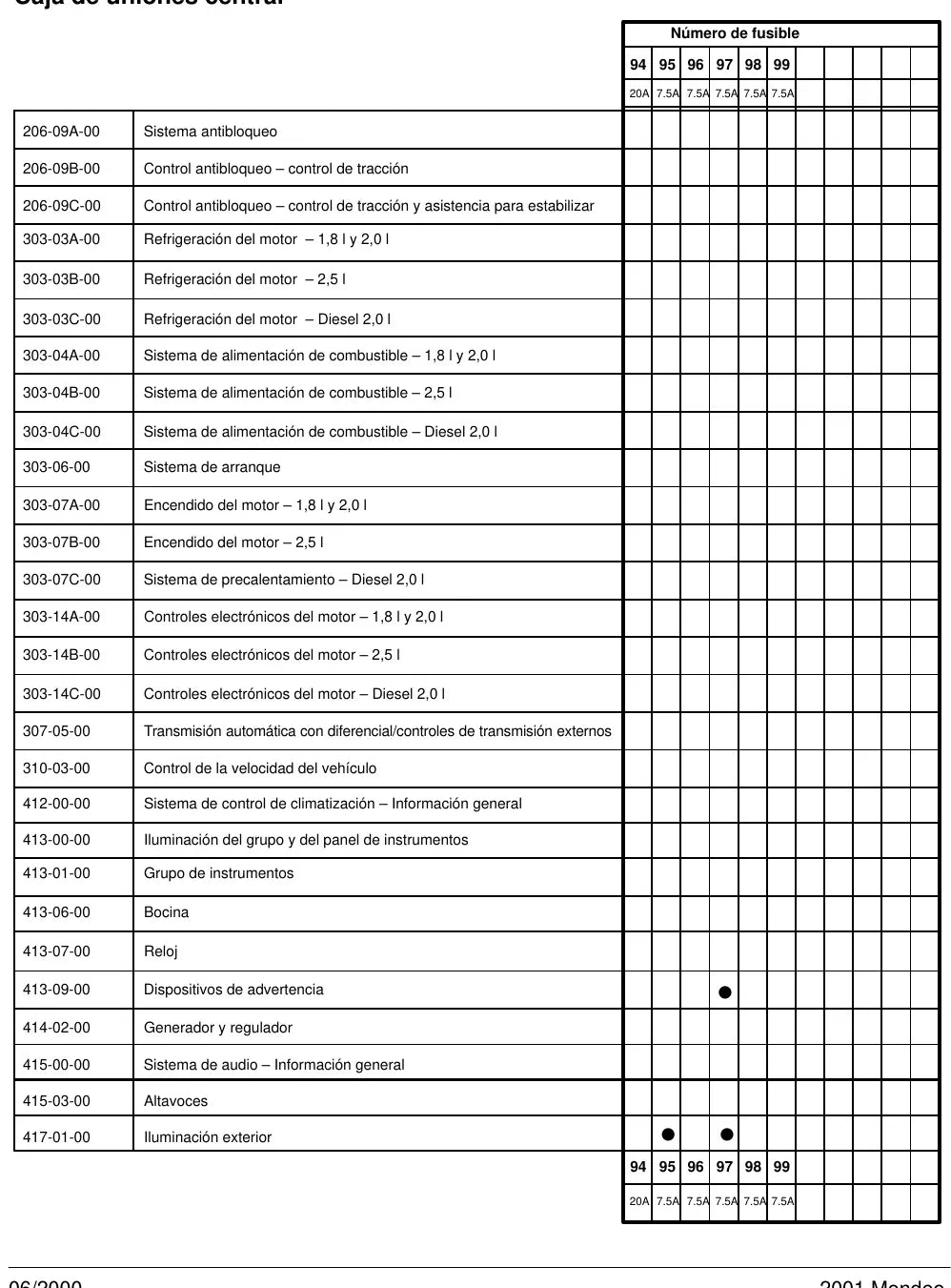

- 38 páginas de detalhes de fusíveis, 28 de distribuição de massa e 38 de quadros de localização.
- 29 páginas de prova de componentes, com o teste de cada peça elétrica.
- Organizado pela numeração de seção da Ford: 100-00 geral, 206-09 ABS, 303-14 controles do motor, 413-01 instrumentos e 700-xx distribuição elétrica.
- Usa a nomenclatura Ford de circuito nos fios, do tipo 15-LE21 .75 GN/BK, com conectores C478, C500, C501 e C529 e a caixa elétrica central CJB.
- Cobre as quatro motorizações, incluindo o Diesel 2,0 l, com seções próprias de controles eletrônicos.
Circuitos e sistemas cobertos
- Controles eletrônicos do motor 1,8 l e 2,0 l
- Controles eletrônicos do motor 2,5 l
- Controles eletrônicos do motor Diesel 2,0 l
- Arrefecimento do motor e sistema de alimentação de combustível
- Sistema de partida e ignição
- Gerador e regulador
- Sistema antibloqueio (ABS) e controle de tração
- Transmissão automática e controles externos
- Controle de velocidade do veículo
- Sistema de controle de climatização
- Grupo de instrumentos e dispositivos de aviso
- Iluminação externa e luzes de condução diurna
- Iluminação interna
- Sistema de áudio e alto-falantes
- Rede de comunicação de módulos e diagnose
- Distribuição elétrica, informação de fusíveis e relés e distribuição de massa
Por que vale a pena
- É material de fábrica, não compilação: traz prova de componentes, vistas de conector e localização física da peça no carro.
- Com 516 páginas e quatro motorizações, cobre praticamente qualquer Mondeo que entre na oficina.
- Nomenclatura de circuito Ford com bitola e cor permite identificar o fio no chicote sem cortar nada.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende Ford europeu.
- Oficina mecânica que faz diagnóstico elétrico e teste de componentes.
- Proprietário de Mondeo que quer material de fábrica em mãos.
Perguntas frequentes
Serve no meu Mondeo?
Atende as versões 1,8 l, 2,0 l, 2,5 l e Diesel 2,0 l, com ABS e controle de tração, transmissão automática, climatização e rede de módulos com diagnose.
Em que idioma está?
Em espanhol, na edição europeia da própria Ford. Os desenhos, as cores de fio e os códigos de conector são universais.
Traz as vistas de conector e a localização dos componentes?
Traz. São 58 páginas de vistas de conectores, 54 de localização de componentes, 38 de quadros de localização e 29 de prova de componentes.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, dá para salvar no celular, no tablet ou no computador da oficina.
