Diagrama elétrico do Ford Escort 2.0L SOHC 1998 do mercado norte-americano, com 58 páginas em PDF. Atenção ao modelo: são as versões LX, SE, ZX2 SR e perua vendidas nos Estados Unidos, com luz de rodagem diurna, e não o Escort brasileiro ou europeu. O índice está em espanhol e os desenhos em inglês, com páginas individuais para os sensores CMP, CKP, ECT, FTP, HO2S e injetor. Fecha com glossário de termos.
Aplicação — serve em quê
- Ford Escort norte-americano 1998 2.0L SOHC versão LX
- Ford Escort norte-americano 1998 2.0L SOHC versão SE
- Ford Escort ZX2 SR 1998
- Escort perua (station wagon) 1998
- Escort 1998 com transmissão automática e trava de câmbio
- Escort 1998 com ABS, ar-condicionado e som premium
Destaques deste material
- Diagramas de iluminação externa separados para as carrocerias sedã e perua.
- Circuito do desembaçador usa o fusível METER de 10 A do painel e o fusível DEFOG de 30 A da caixa do compartimento do motor, pelos conectores C220 e C108.
- Circuito do limpador dianteiro pelo fusível WIPER de 20 A do painel, pino 10 do conector C220 e emenda S213, fio azul.
- Vidros elétricos e transmissão automática marcados para as versões LX, SE e ZX2 SR.
- Páginas individuais para os sensores CMP (42), CKP (43), DLC (44), ECT (45), injetor (46), FTP (47) e HO2S.

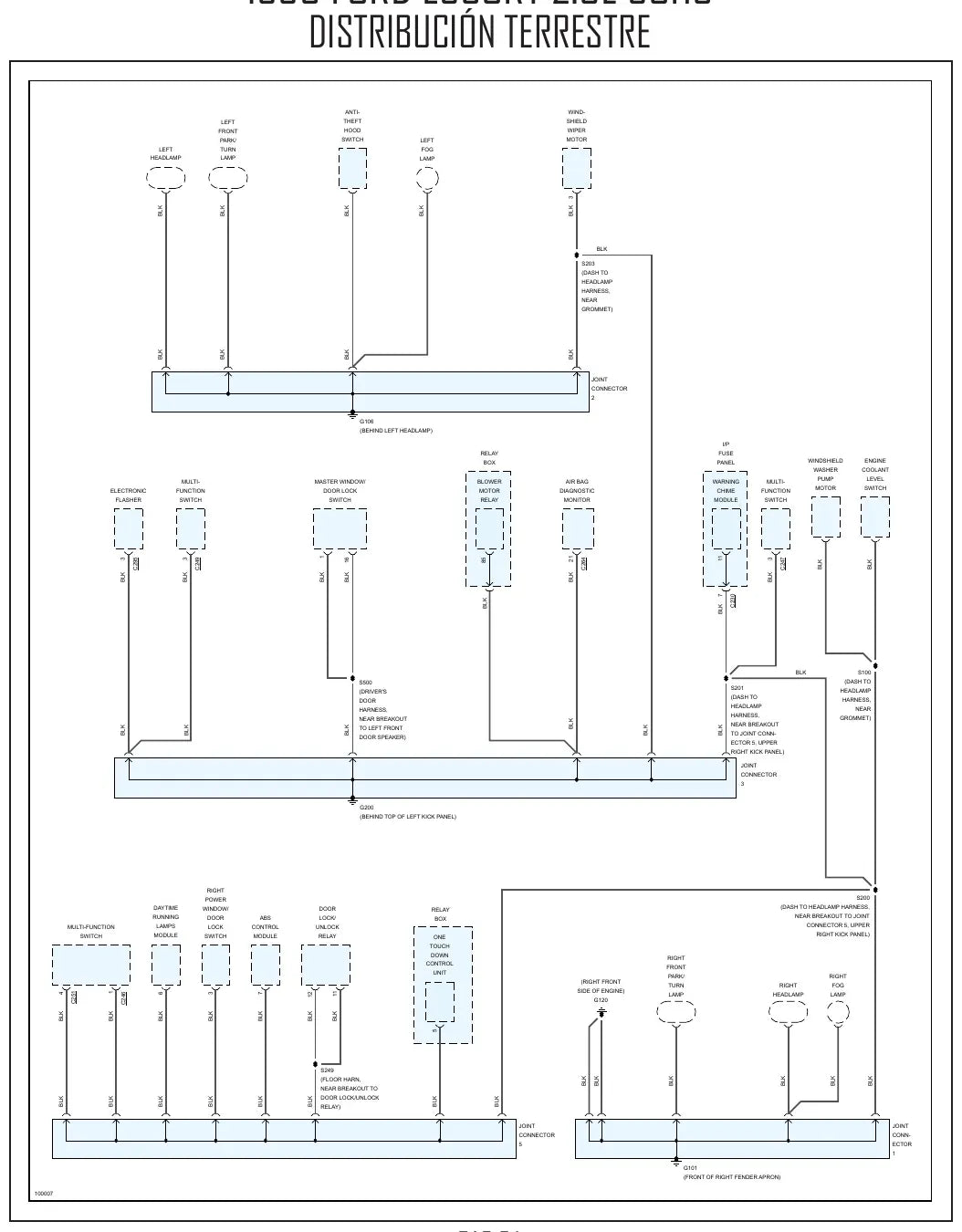

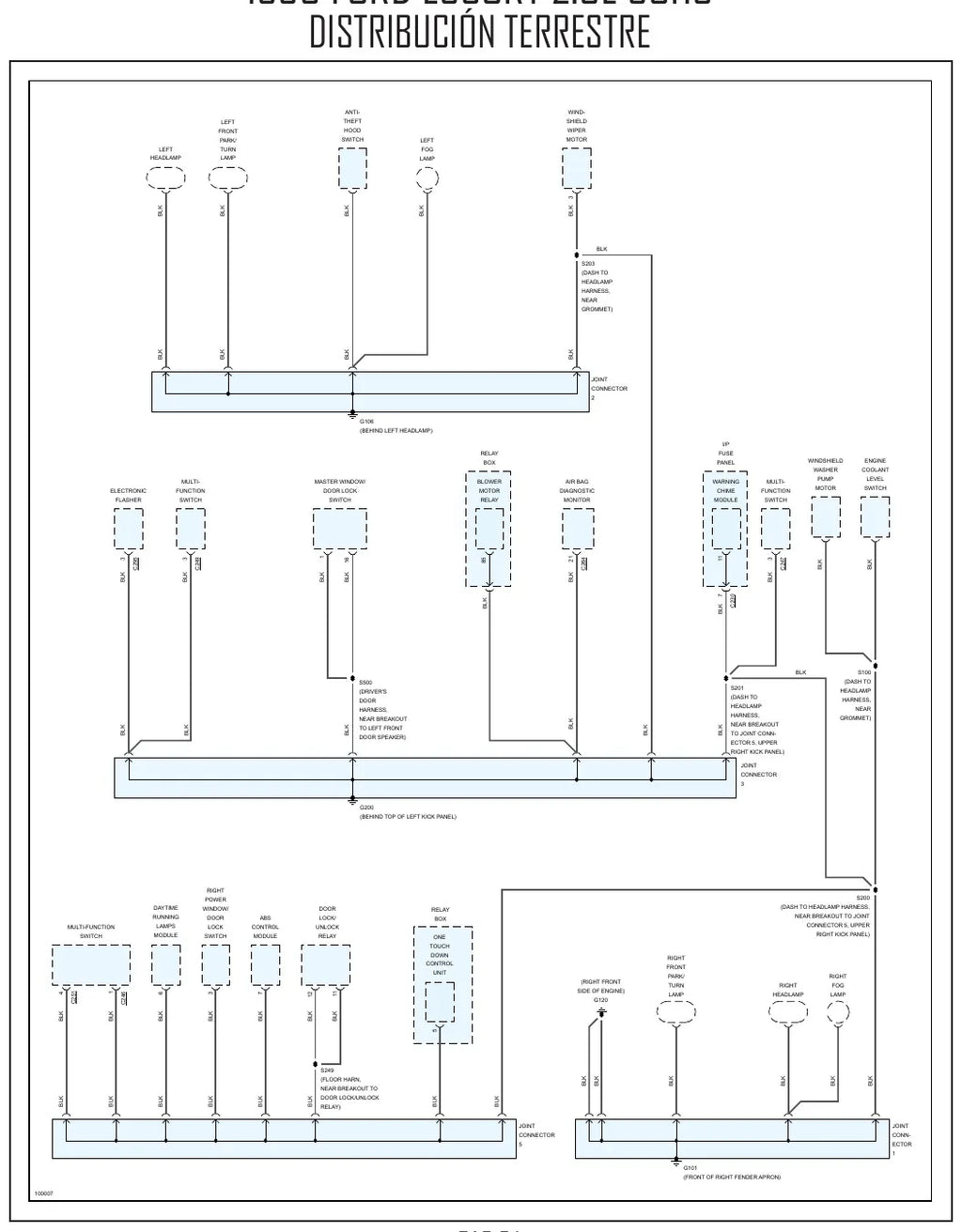

- Distribuição de energia, aterramento e caixas de fusíveis do painel e do compartimento do motor mapeadas.
- Glossário de termos ao final, útil para quem não domina o inglês técnico.
Circuitos e sistemas cobertos
- Controles do motor
- Partida e carga

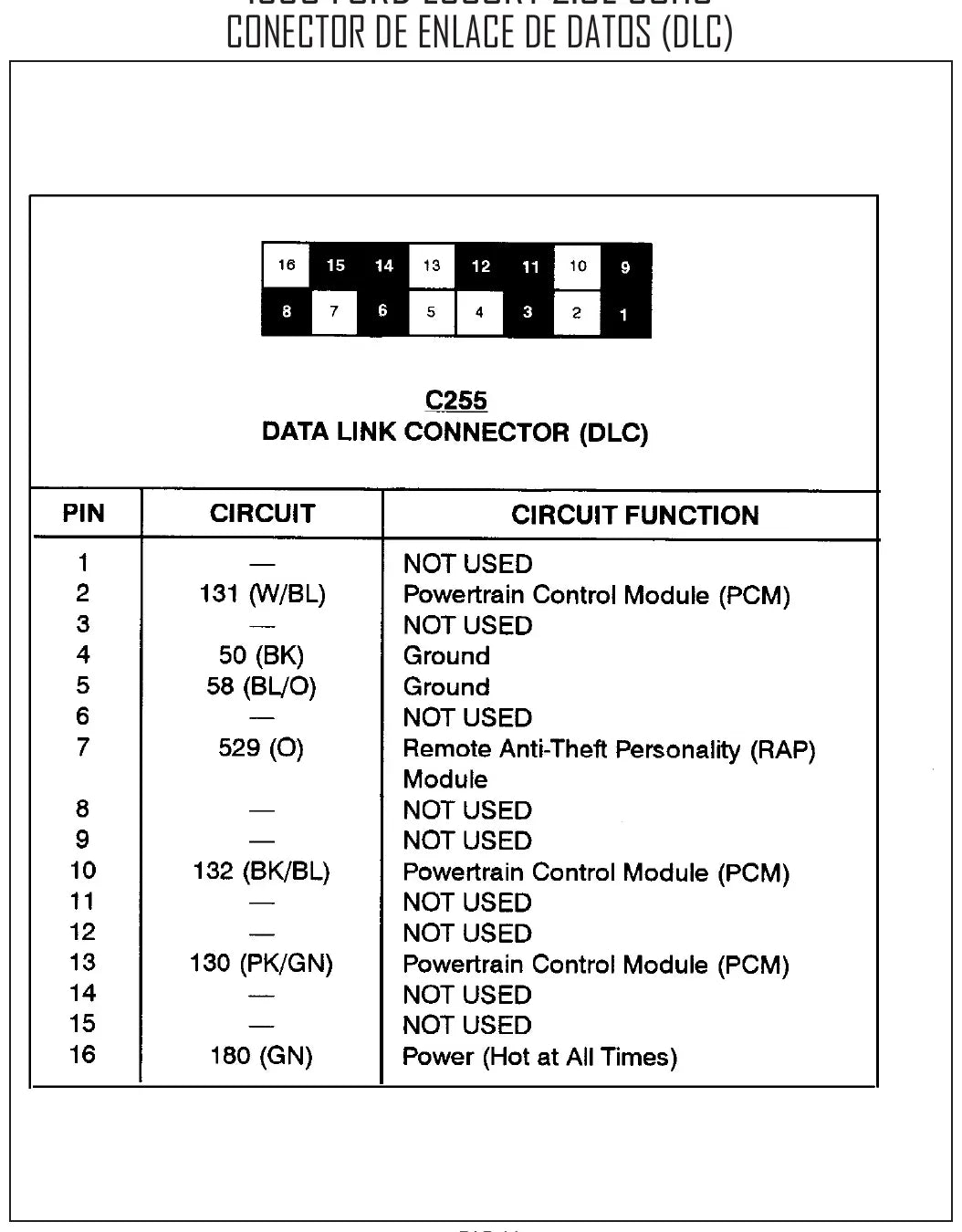

- Linhas de dados e conector de diagnóstico (DLC)
- Eletroventiladores de arrefecimento
- Ar-condicionado e calefação
- Freios ABS
- Antifurto, entrada sem chave e travas de portas
- Buzina, piloto automático e desembaçador
- Faróis com e sem DRL e iluminação externa (sedã e perua)
- Luzes internas, espelhos e vidros elétricos
- Sistema de som rádio base e som premium

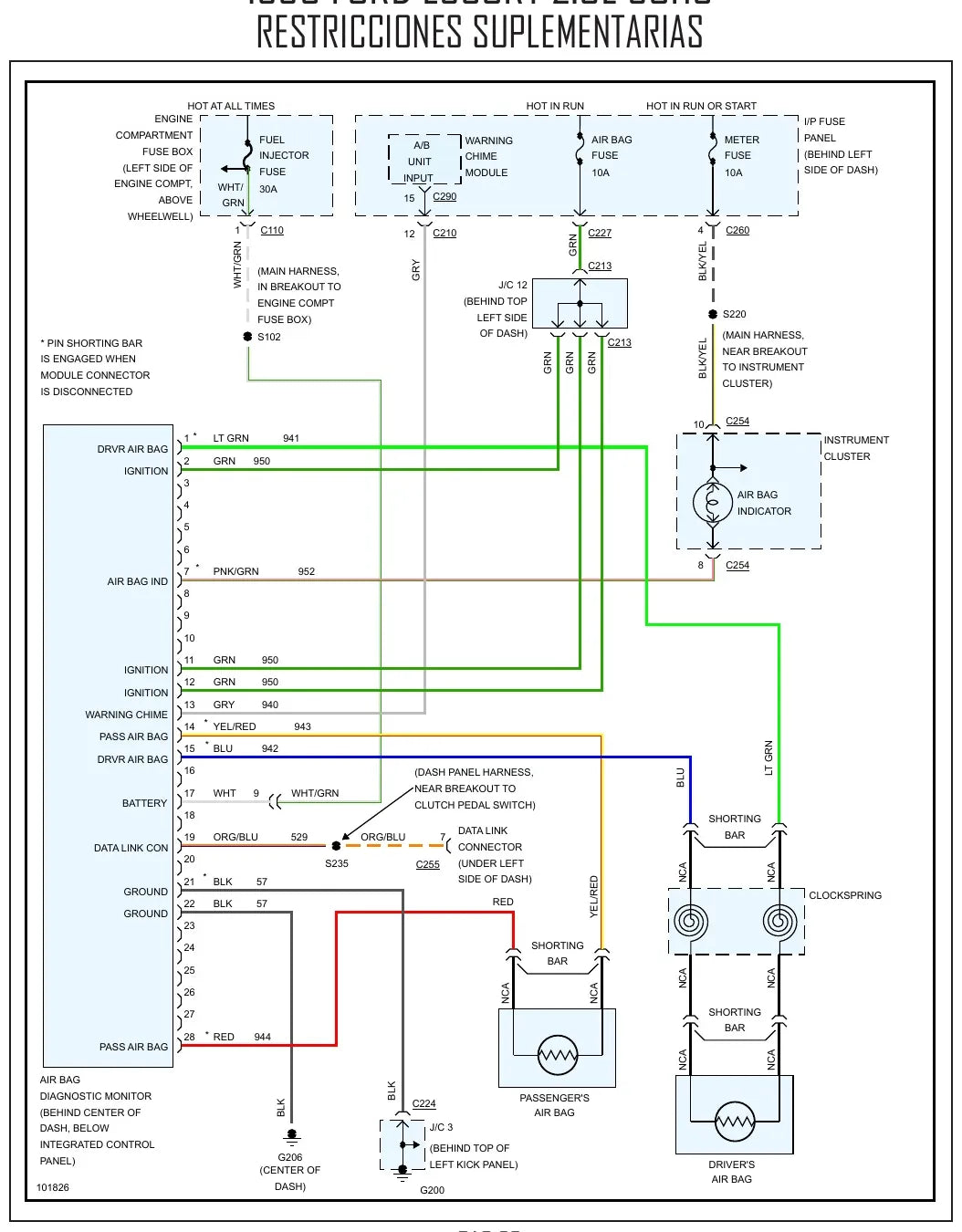

- Air bags (restrições suplementares) e sistemas de alerta
- Limpador e lavador dianteiro e traseiro

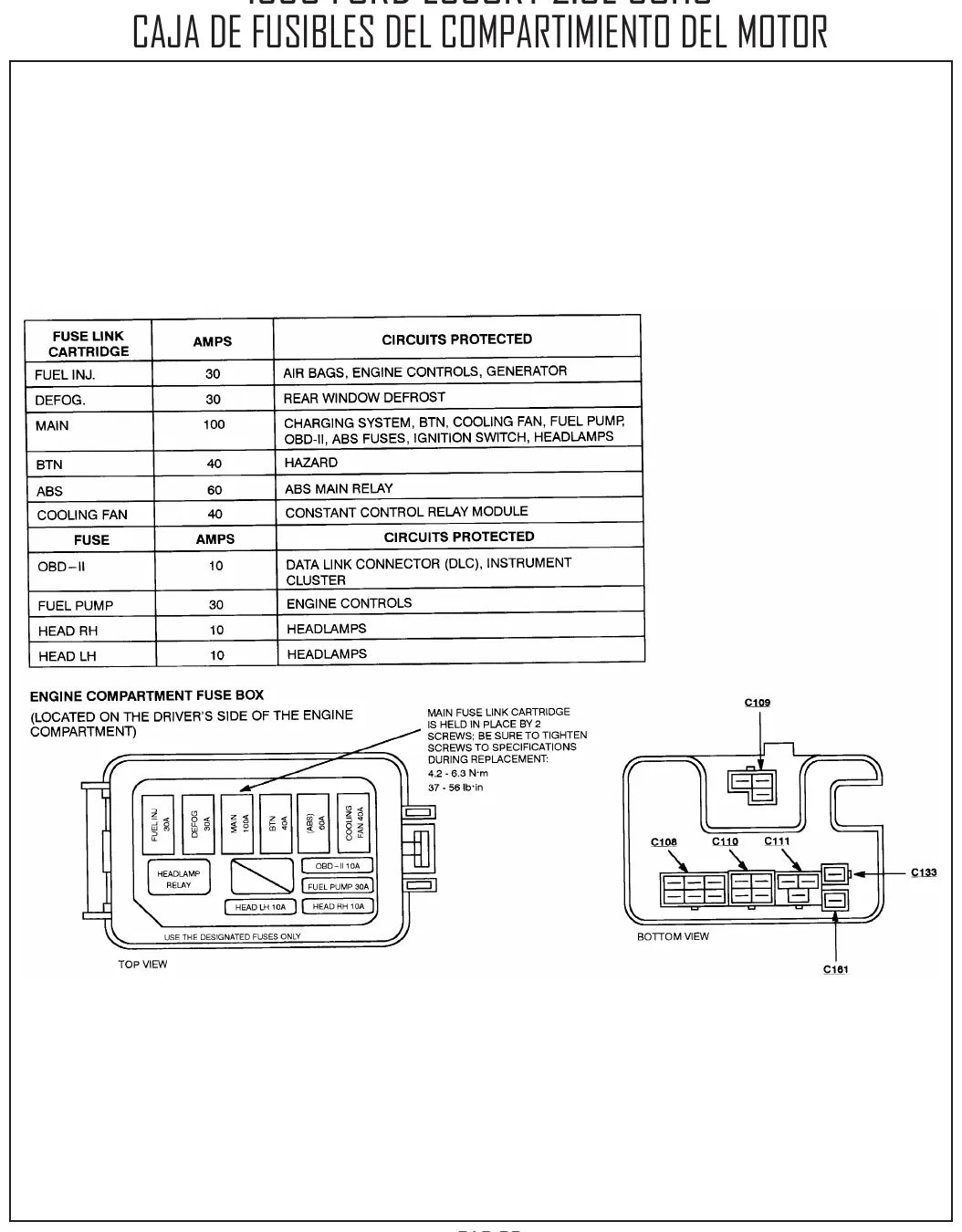

- Distribuição de energia, aterramento e caixas de fusíveis do painel e do compartimento do motor
- Trava de câmbio e transmissão automática
- Sensores CMP, CKP, ECT, FTP, HO2S e injetor de combustível
Por que vale a pena
- Cor e número de cada circuito para achar o fio certo sem abrir o chicote no chute.
- Localização física dos fusíveis e dos conectores, com nome de emenda como a S213.
- Sensores de injeção em páginas separadas, o que encurta o diagnóstico por sintoma.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que atende Ford importado dos Estados Unidos.
- Oficina que trabalha com veículos trazidos de fora e precisa do esquema da versão americana.
- Instalador de som e alarme que precisa das alimentações e dos pontos de terra.
- Proprietário de Escort norte-americano que quer o esquema correto do seu carro.
Perguntas frequentes
Serve no meu Escort 1998?
Serve no Ford Escort norte-americano 1998 2.0L SOHC nas versões LX, SE, ZX2 SR e perua. Este material é do Escort dos Estados Unidos e não corresponde ao Escort fabricado no Brasil e na Europa.
Em que idioma está?
O índice está em espanhol e os desenhos em inglês, com glossário de termos ao final. Cores de fio, símbolos e numeração de pinos são universais.
Traz os sensores do motor?
Traz páginas individuais para CMP (42), CKP (43), conector de diagnóstico (44), ECT (45), injetor (46), FTP (47) e sonda HO2S.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. Você baixa na hora e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
