Descrição
Especificações
Diagrama elétrico da Chevrolet Silverado 1500 4WD V6 4.3L 2018, em 190 páginas. Cobre mais motorizações do que o título sugere: há pinagem do ECM no conector X1 para o motor L8B na página 147 e para o diesel L5P na página 145. O bloco de fusíveis X50D da bateria vem com tabela de uso, incluindo o F2UD de 175 A do bloco sob o capô e o F4UD de 175 A do módulo de direção assistida.
Aplicação — serve em quê
- Chevrolet Silverado 1500 4WD V6 4.3L 2018
- Silverado 2018 com motor L8B
- Silverado 2018 com motor diesel L5P Duramax
- Silverado 2018 com transmissão automática de 6 ou de 8 velocidades
- Silverado 2018 com caixa de transferência manual de 2 velocidades ou por botão
- Silverado 2018 com estribos retráteis, ABS de reboque e tomada de reboque
Destaques deste material
- Pinagem do ECM no conector X1 em duas motorizações: L5P na página 145 e L8B na 147.

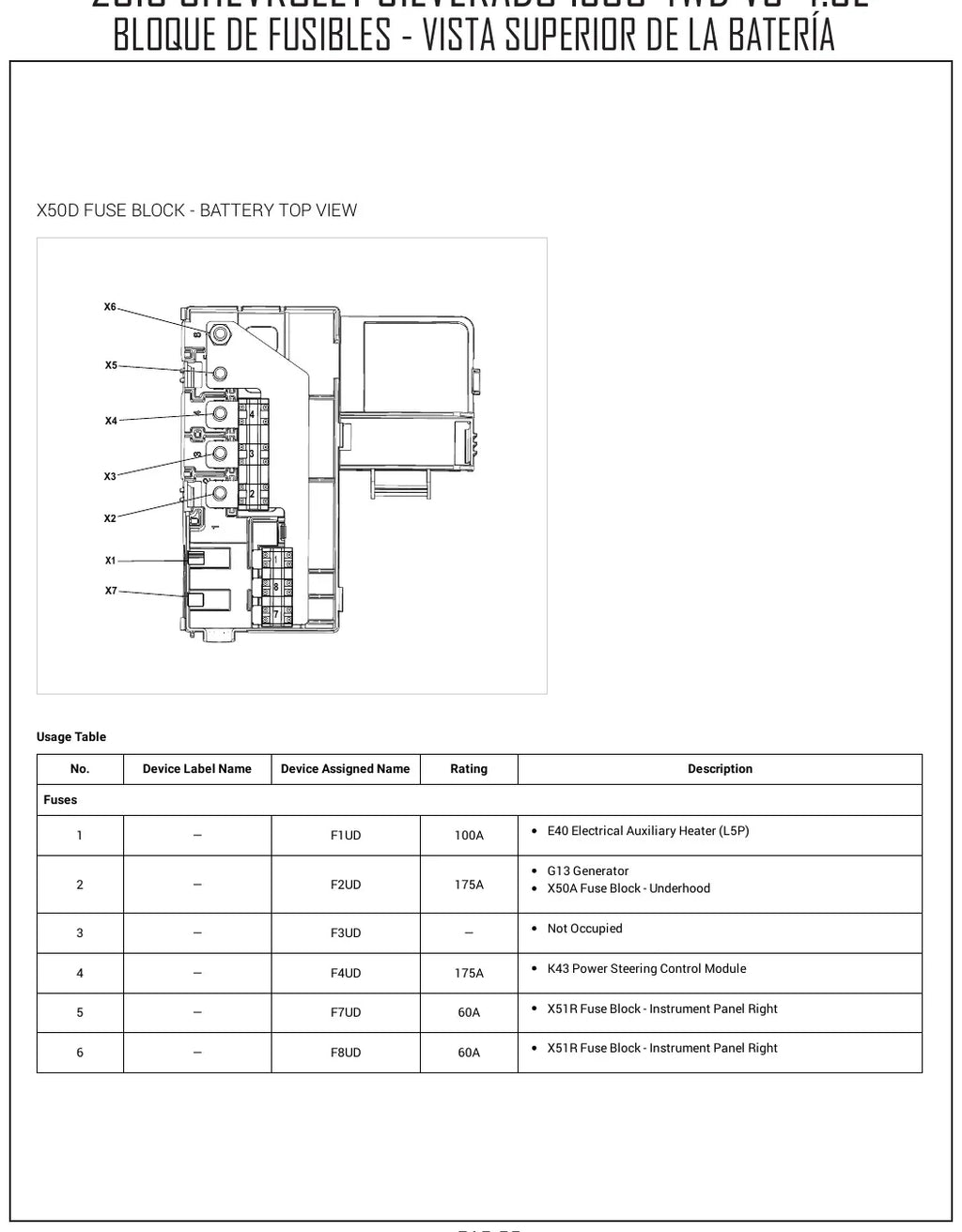

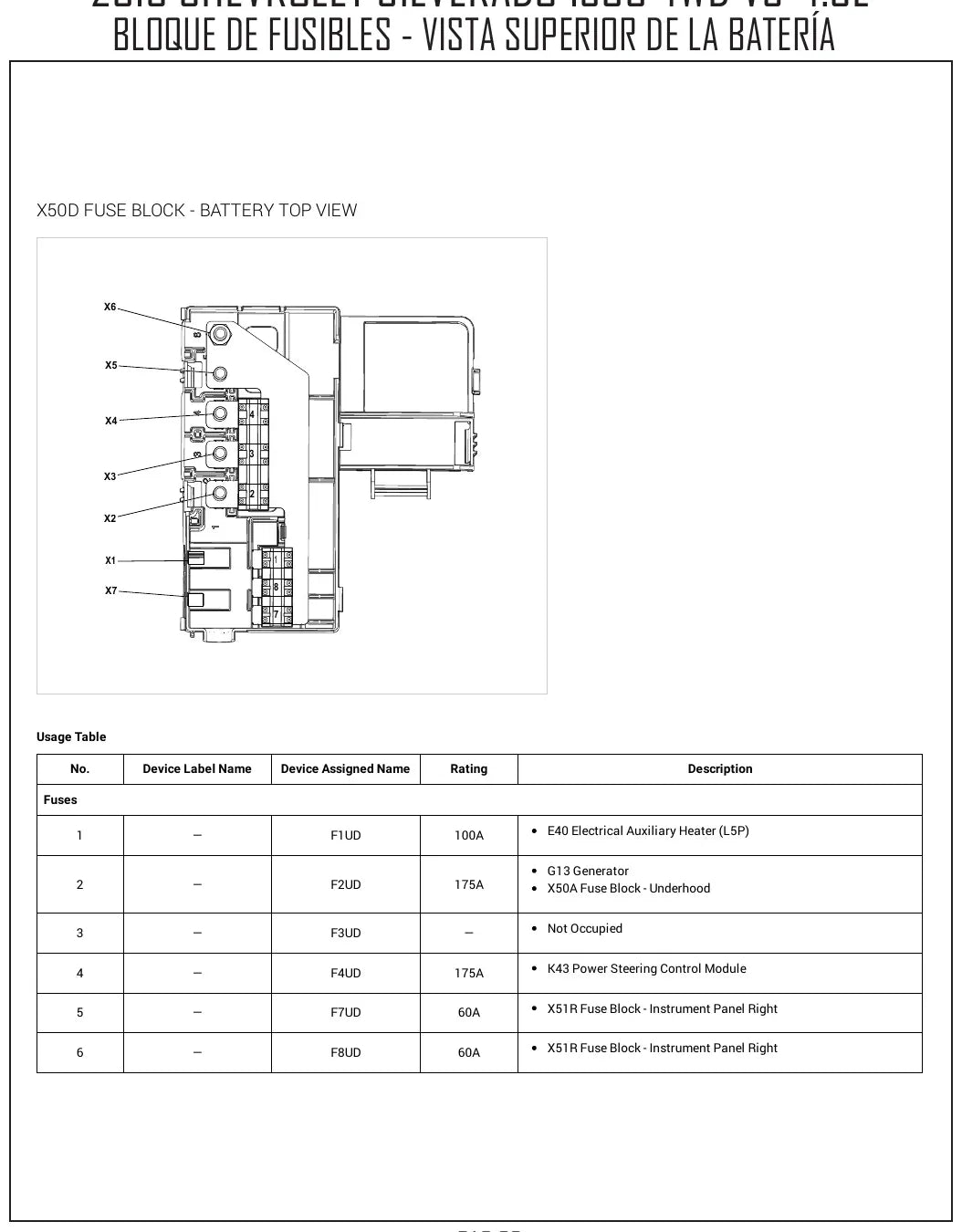

- Bloco de fusíveis X50D da bateria com tabela de uso: F1UD de 100 A, F2UD de 175 A, F4UD de 175 A e F7UD e F8UD de 60 A.
- Duas transmissões automáticas cobertas, de 6 velocidades na página 134 e de 8 na 136.
- Caixa de transferência em duas versões: manual de 2 velocidades na página 138 e por botão na 139.
- Traz o circuito dos estribos retráteis, item raro em livro de diagramas.

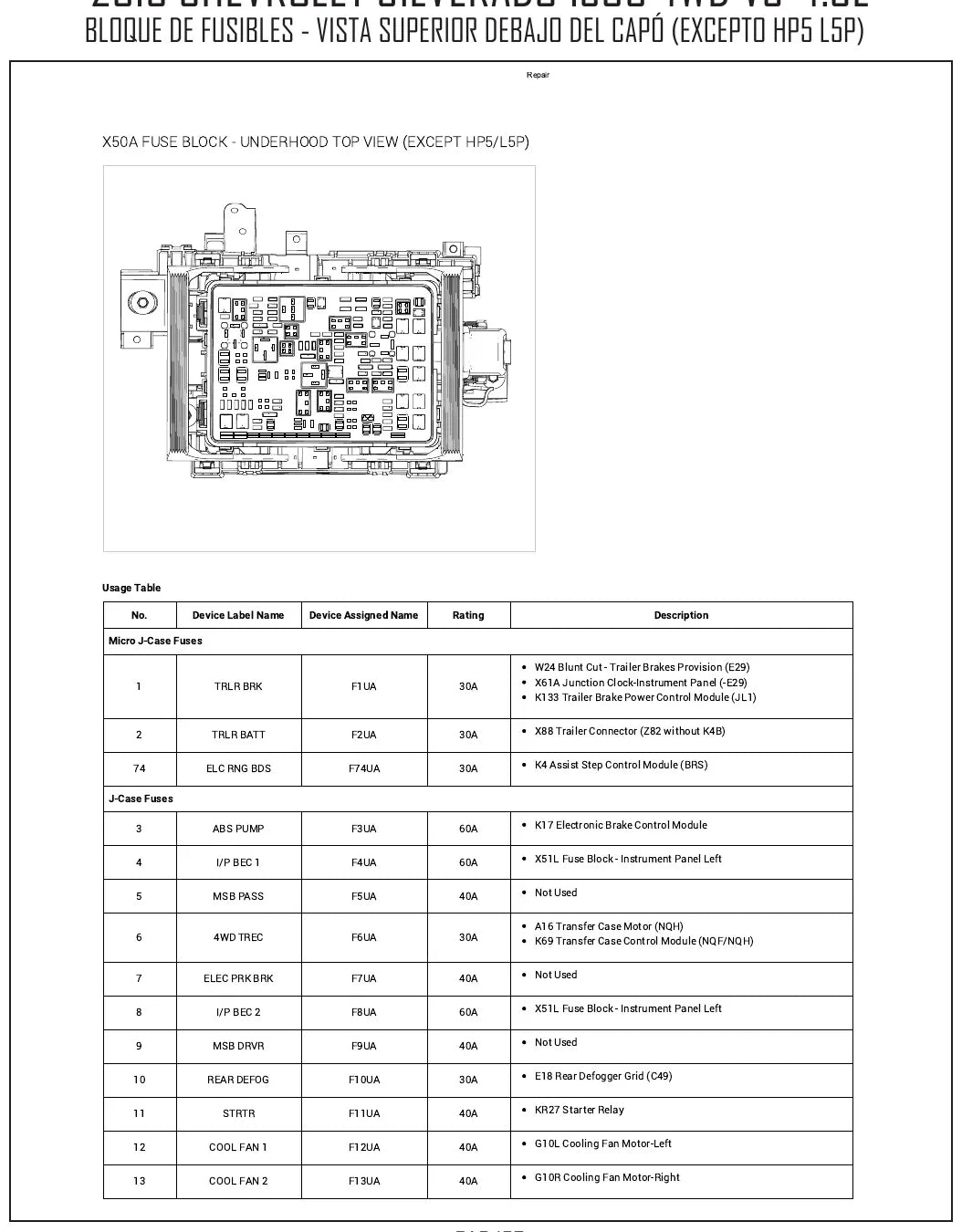

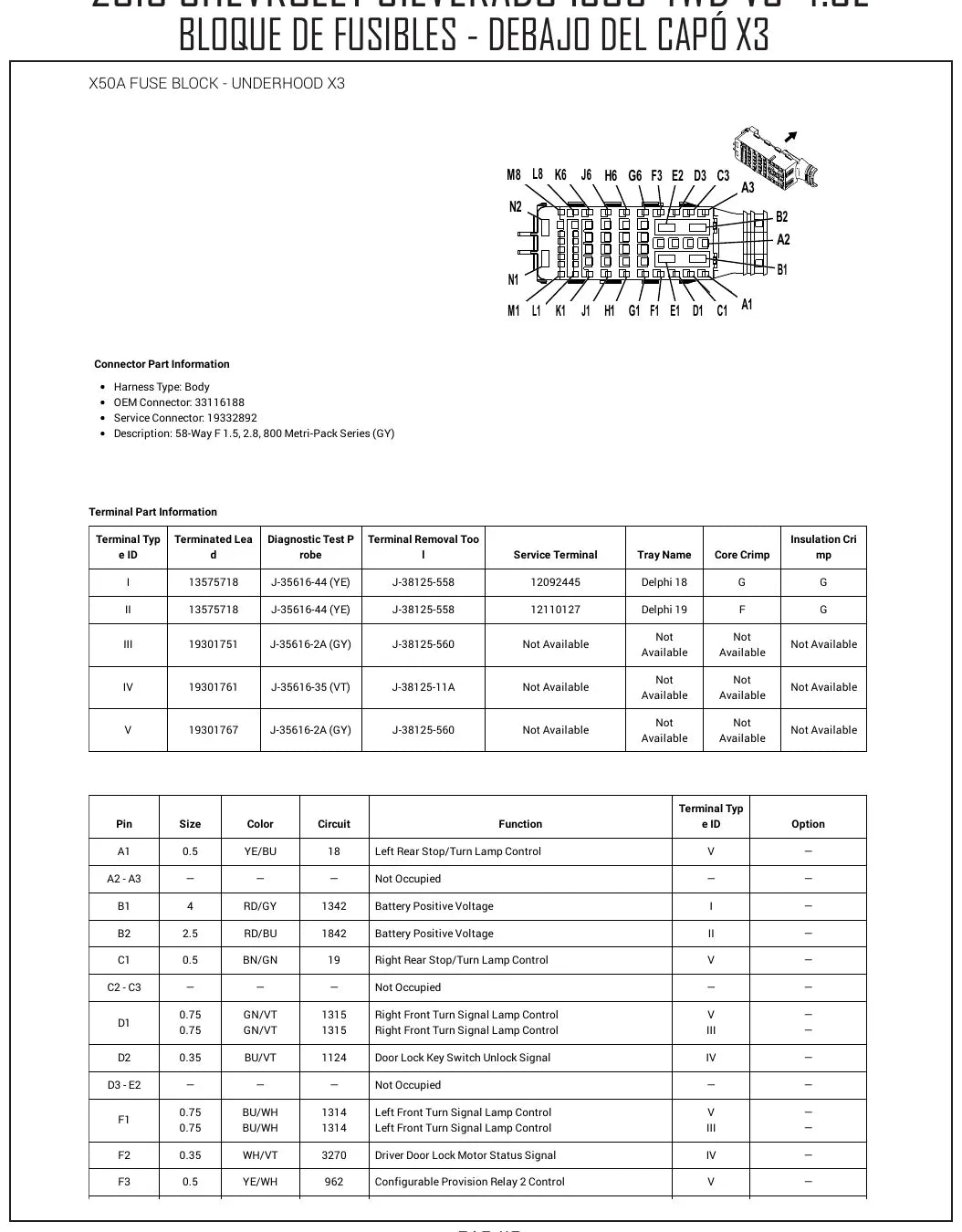

- Blocos de fusíveis sob o capô nas páginas 106 a 123 e distribuição de terra na 124.
- 190 páginas, publicação DE00LF.
Circuitos e sistemas cobertos
- Controles do motor
- Partida e carga
- Módulo de carroceria (BCM) e linhas de dados
- Ventiladores de arrefecimento e ar-condicionado automático e manual
- Freios antibloqueio (ABS) e ABS do reboque
- Controle de cruzeiro e desembaçador
- Direção assistida elétrica
- Iluminação externa, faróis, luzes de teto e tomada de reboque
- Volante aquecido e iluminação interna
- Painel de instrumentos e espelhos elétricos
- Vidros elétricos e teto corrediço
- Bancos elétricos do motorista e do passageiro e bancos aquecidos
- Rádio e som (base, nível médio e superior) e sistema de vídeo

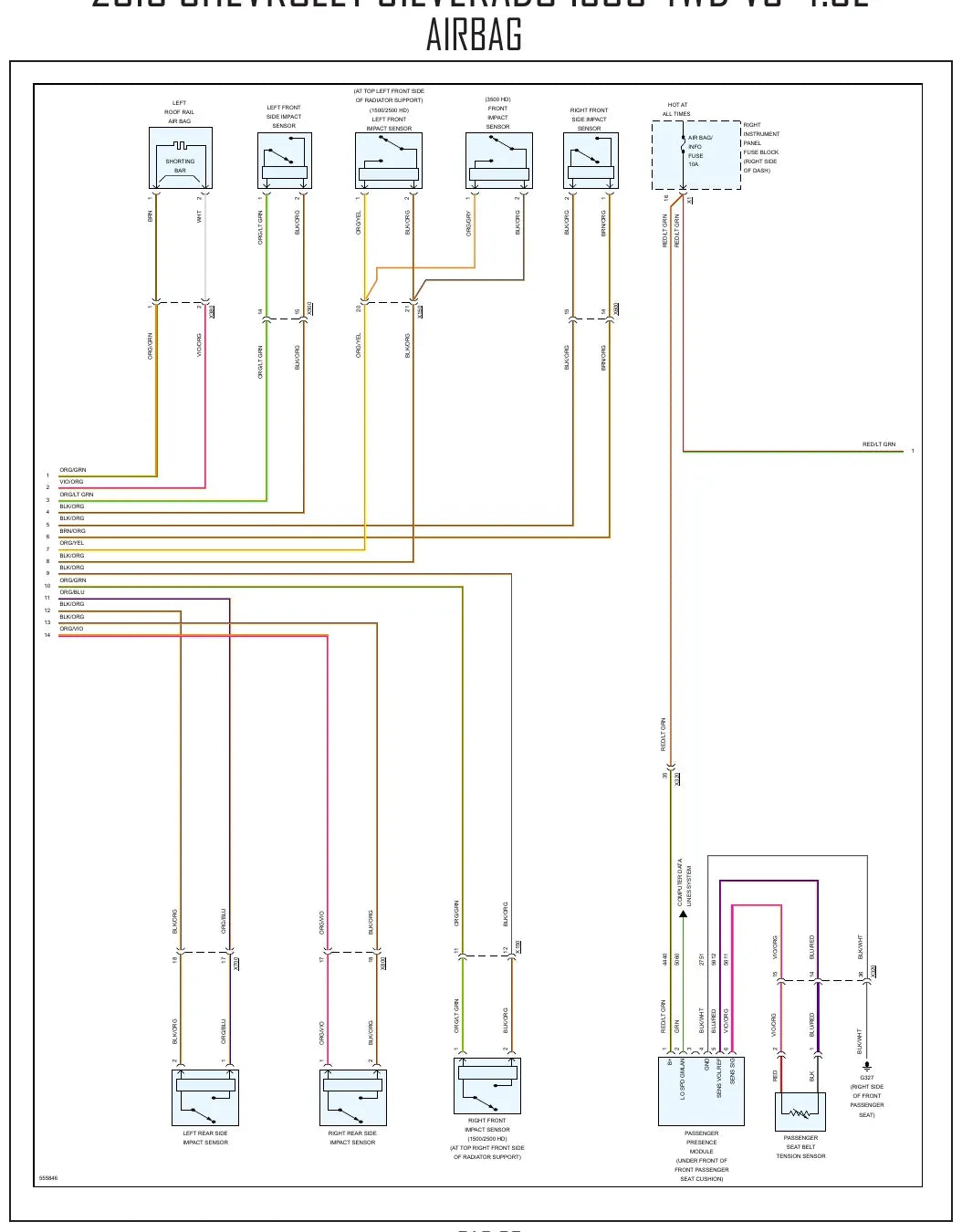

- Air bag e estribos retráteis
- Transmissão automática de 6 e 8 velocidades e caixa de transferência
- Distribuição de energia, blocos de fusíveis e distribuição de terra
Por que vale a pena
- Duas motorizações de ECM e duas transmissões no mesmo arquivo: cobre boa parte das Silverado 2018 da rua.
- Tabela de fusíveis com amperagem e destino de cada um encurta a busca por falta de alimentação.
- Achar o fio certo pela cor e pelo número, sem abrir o chicote no chute.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende picape grande importada.
- Oficina que trabalha com GM norte-americana e motor Duramax.
- Proprietário de Silverado que quer entender o circuito antes de trocar peça.
Perguntas frequentes
Serve na minha Silverado 1500 2018?
Serve na Silverado 1500 4WD 2018 com V6 4.3L e traz também a pinagem de ECM dos motores L8B e do diesel L5P, com transmissões de 6 e 8 velocidades.
Em que idioma está?
Os títulos das seções estão em espanhol e as tabelas em inglês. Cores de fio, amperagens e códigos de conector são universais.
Traz os blocos de fusíveis?
Traz. Os blocos sob o capô ocupam as páginas 106 a 123 e o X50D da bateria vem com a tabela de uso, com fusíveis de 60 A, 100 A e 175 A.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, dá para salvar no celular, no tablet ou no computador da oficina.
