Diagrama elétrico do Chevrolet Malibu 2.5L 2014, em 184 páginas. O documento cobre mais do que o motor 2.5: são três circuitos de carga distintos, um do híbrido na página 8, um da versão com stop-start na página 9 e um sem stop-start na página 10. Os blocos de fusíveis vêm identificados pelo código GM, com o X50A sob o capô e o X51A do painel nas páginas 132 a 135.
Aplicação — serve em quê
- Chevrolet Malibu 2.5L 2014
- Chevrolet Malibu Híbrido 2014
- Malibu 2014 com sistema stop-start
- Malibu 2014 com faróis HID e com faróis convencionais
- Malibu 2014 com navegação, ponto cego, aviso de faixa e assistente de estacionamento
- Malibu 2014 com teto solar, bancos elétricos e bancos aquecidos
Destaques deste material

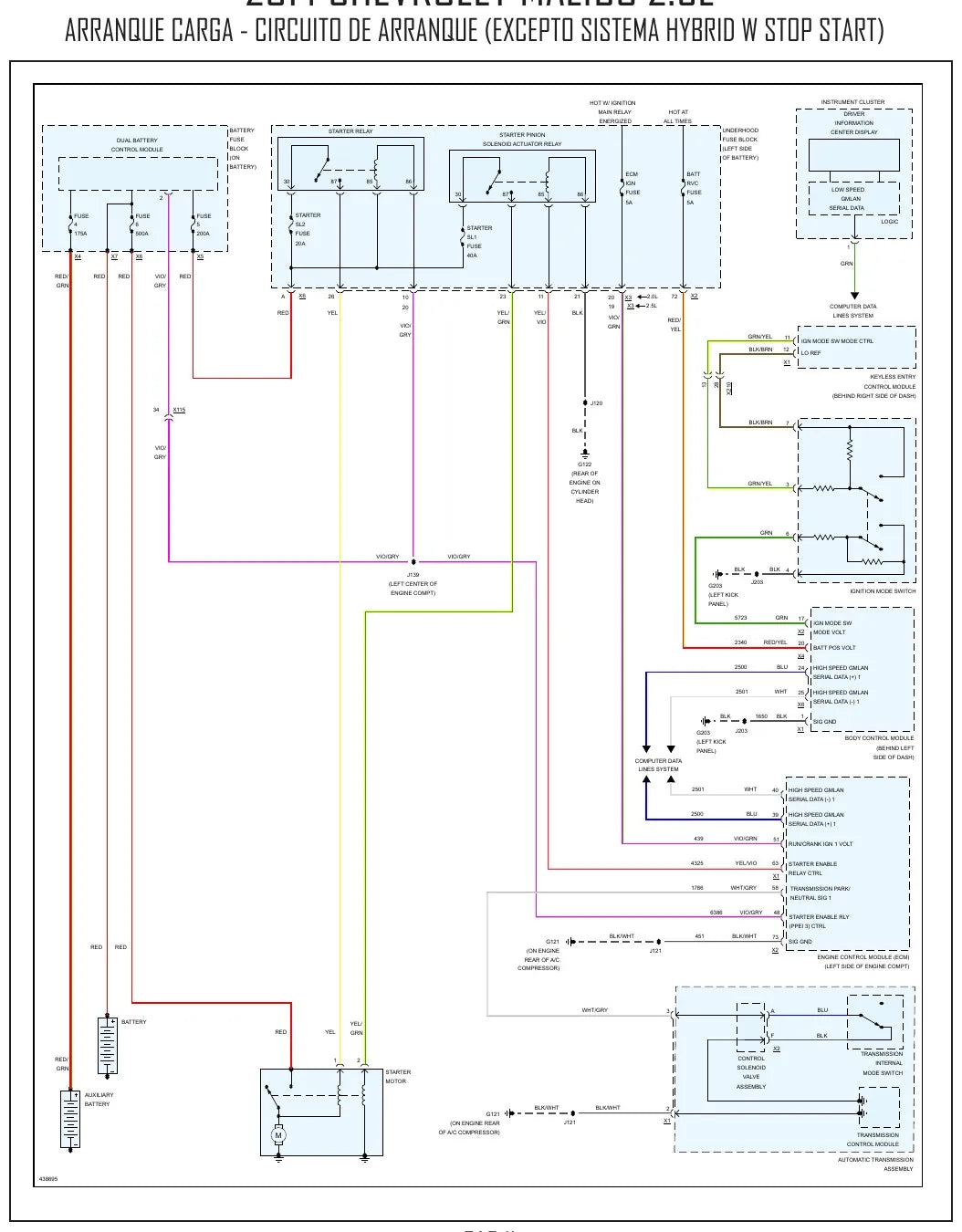

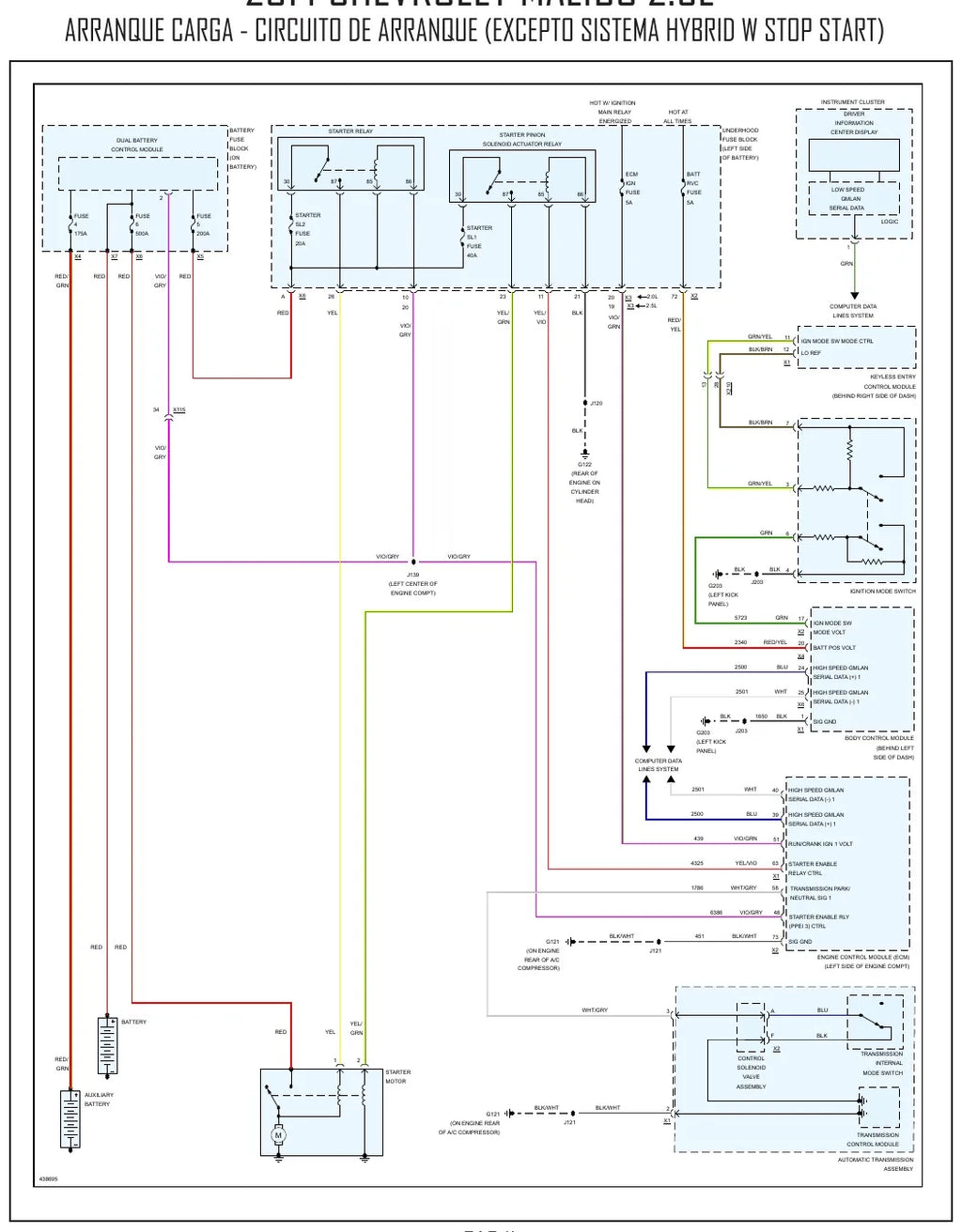

- Três circuitos de carga separados: híbrido na página 8, com stop-start na 9 e sem stop-start na 10.
- Blocos de fusíveis pelo código GM: X50A sob o capô na página 105, X50D na bateria na 124 e X51A do painel nas 132 a 135.
- Traz o porta-fusível X55AG do sensor de bateria, descrito como suporte de dois vias.
- Fusível de 80 A do bloco da bateria alimentando o Driver Information Center pelo conector X3.
- Circuito de air bag na página 98 e sistemas de som com e sem amplificador nas páginas 90 a 97.
- Direção assistida elétrica, entrada passiva, espelho de memória e eletrocrômico em seções próprias.
- 184 páginas, publicação DE00LF.
Circuitos e sistemas cobertos

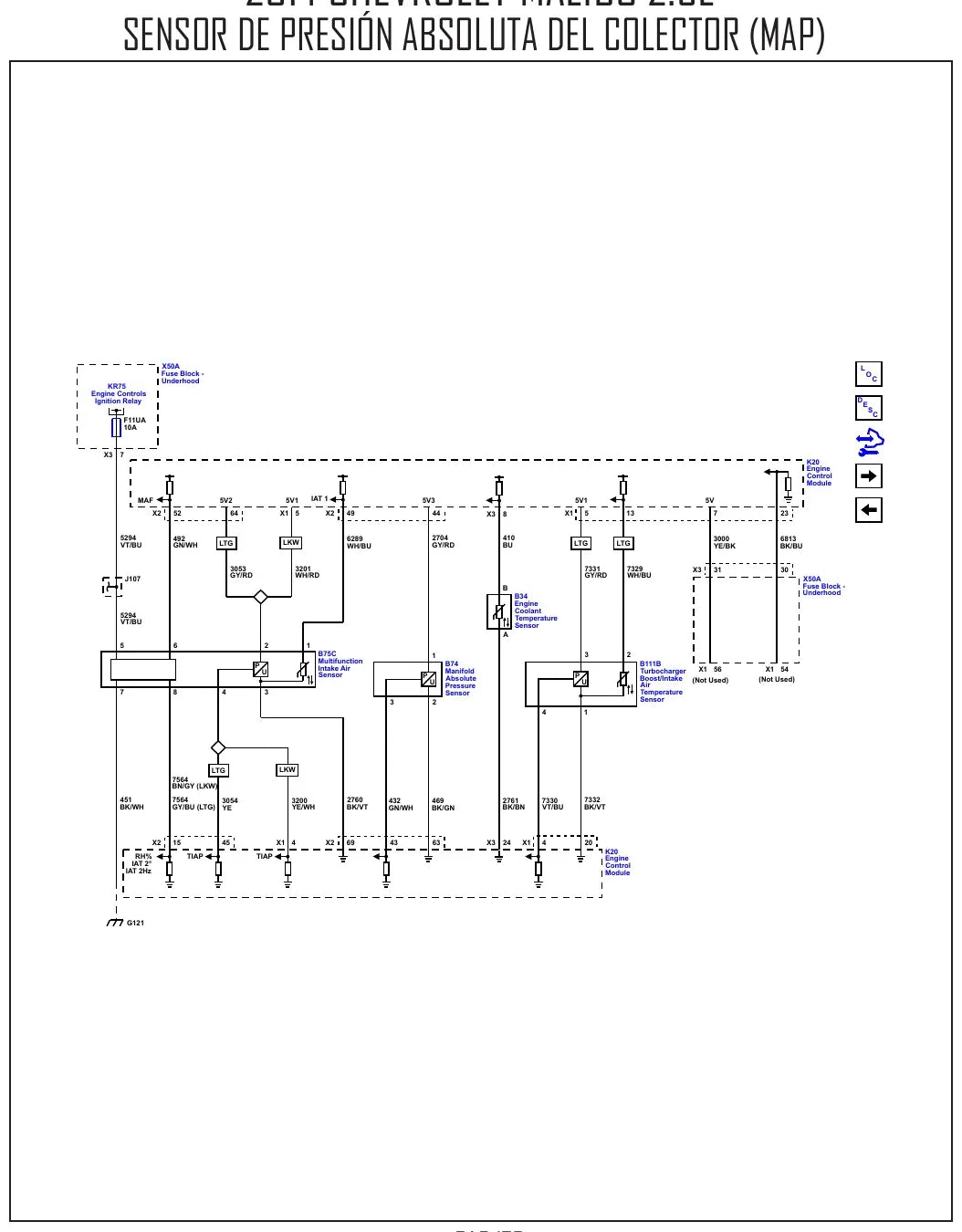

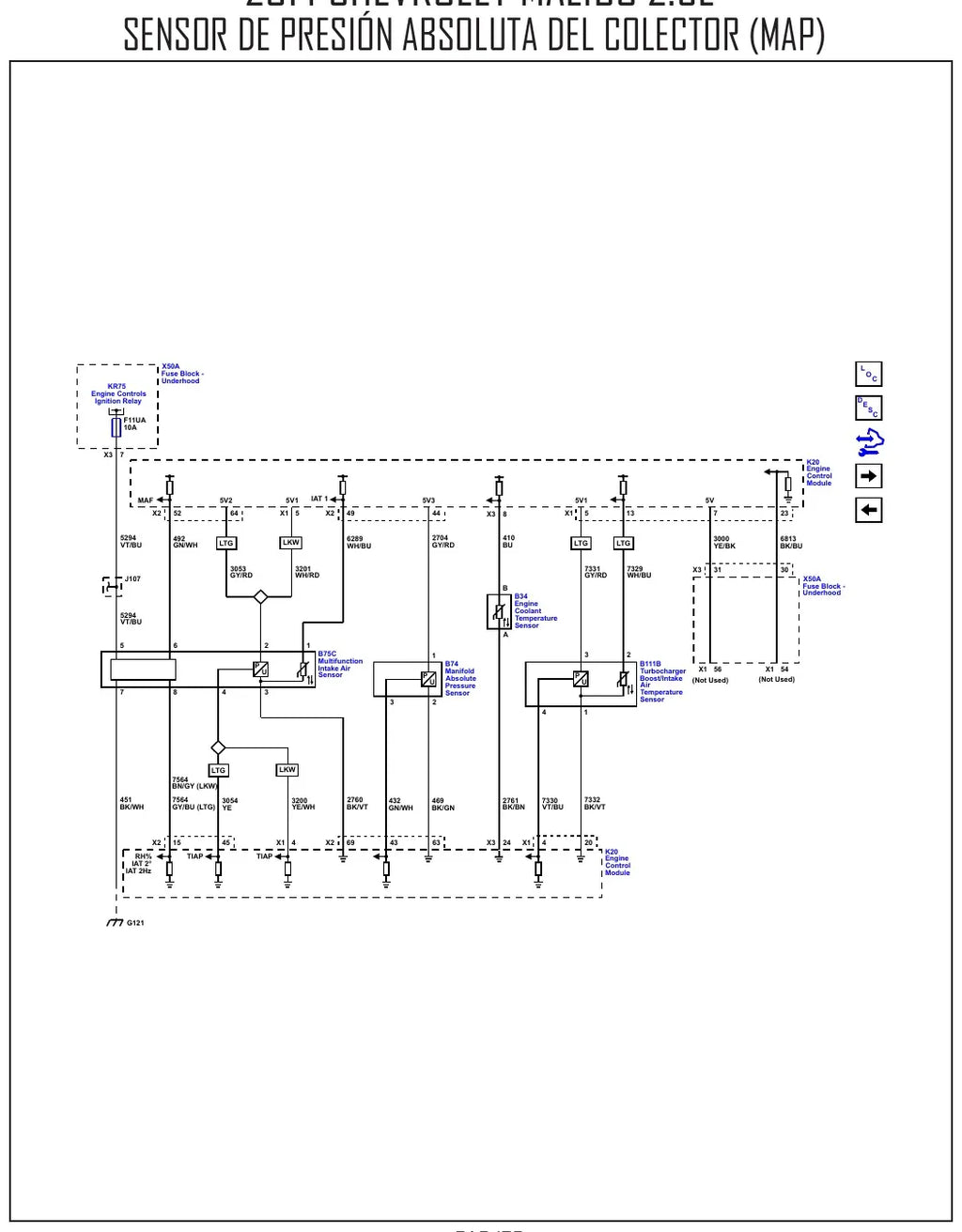

- Controles do motor
- Partida e carga (com e sem stop-start e versão híbrida)
- Módulo de carroceria (BCM) e linhas de dados
- Ar-condicionado automático e manual
- Ventiladores de arrefecimento
- Freios antibloqueio (ABS)
- Antifurto e chave de passo
- Controle de cruzeiro
- Desembaçador
- Travas das portas com entrada passiva
- Direção assistida elétrica
- Iluminação externa e faróis com e sem HID
- Painel de instrumentos
- Espelhos elétricos, eletrocrômico e de memória
- Navegação, ponto cego, aviso de faixa e assistente de estacionamento
- Teto solar, vidros elétricos e bancos elétricos e aquecidos
Por que vale a pena
- Três versões de carga no mesmo arquivo: você lê o circuito exato do carro que está na rampa.
- Fusível por fusível identificado pelo código GM, o que acelera a busca de falta de alimentação.
- Achar o fio certo pela cor e pelo número, sem abrir o chicote no chute.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que atende sedã importado da GM.
- Oficina que trabalha com veículos híbridos e sistema stop-start.
- Proprietário de Malibu que quer entender o circuito antes de trocar peça.
Perguntas frequentes
Serve no meu Malibu 2014?
Serve no Malibu 2014 com motor 2.5L, na versão híbrida e na versão com stop-start, incluindo carros com faróis HID, navegação, teto solar e bancos elétricos.
Em que idioma está?
Os títulos das seções estão em espanhol e o texto dentro dos desenhos, em inglês. Cores de fio, códigos de fusível e símbolos são universais.
Traz as caixas de fusíveis?
Traz. Os blocos aparecem pelo código GM: X50A sob o capô, X50D na bateria e X51A do painel de instrumentos, em quatro páginas seguidas.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, dá para salvar no celular, no tablet ou no computador da oficina.
