Descrição
O Diagrama Eletrico Ar Condicionado CC430 - DD é o documento técnico em PDF com 39 páginas, pronto para consulta e impressão. Traz os diagramas de fiação, a identificação de componentes, a localização de fusíveis e relés e a numeração dos terminais — tudo o que o profissional precisa para diagnosticar e reparar o sistema elétrico com rapidez e segurança.
Destaques deste material:
- Sistema de ar-condicionado/climatizacao de onibus CC430-DD com identificacao de conectores por sigla e numero de vias
- Cobre configuracoes com ventilador escova e eletronico, condensador de 1 ou 2 velocidades
- Inclui circuito de aquecimento completo: valvulas proporcionais, bomba de agua e convectores de piso (500mA)
Especificações
- Marca: Ar Condicionado
- Modelo: CC430 - DD
- Documento: Diagrama Eletrico
- Páginas: 39
- Idioma: Português
- Formato: PDF digital — download imediato
O que este diagrama eletrico traz (conteúdo real do arquivo)
- Especificacoes tecnicas do sistema (evaporadores, condensador, aquecimento, sensores ICE e de retorno)
- Ventilador Escova versus Ventilador Eletronico (5 niveis de velocidade)
- Cores dos cabos e distribuicao dos chicotes eletricos no veiculo
- Conector de interface veiculo versus AC (IVS-M)

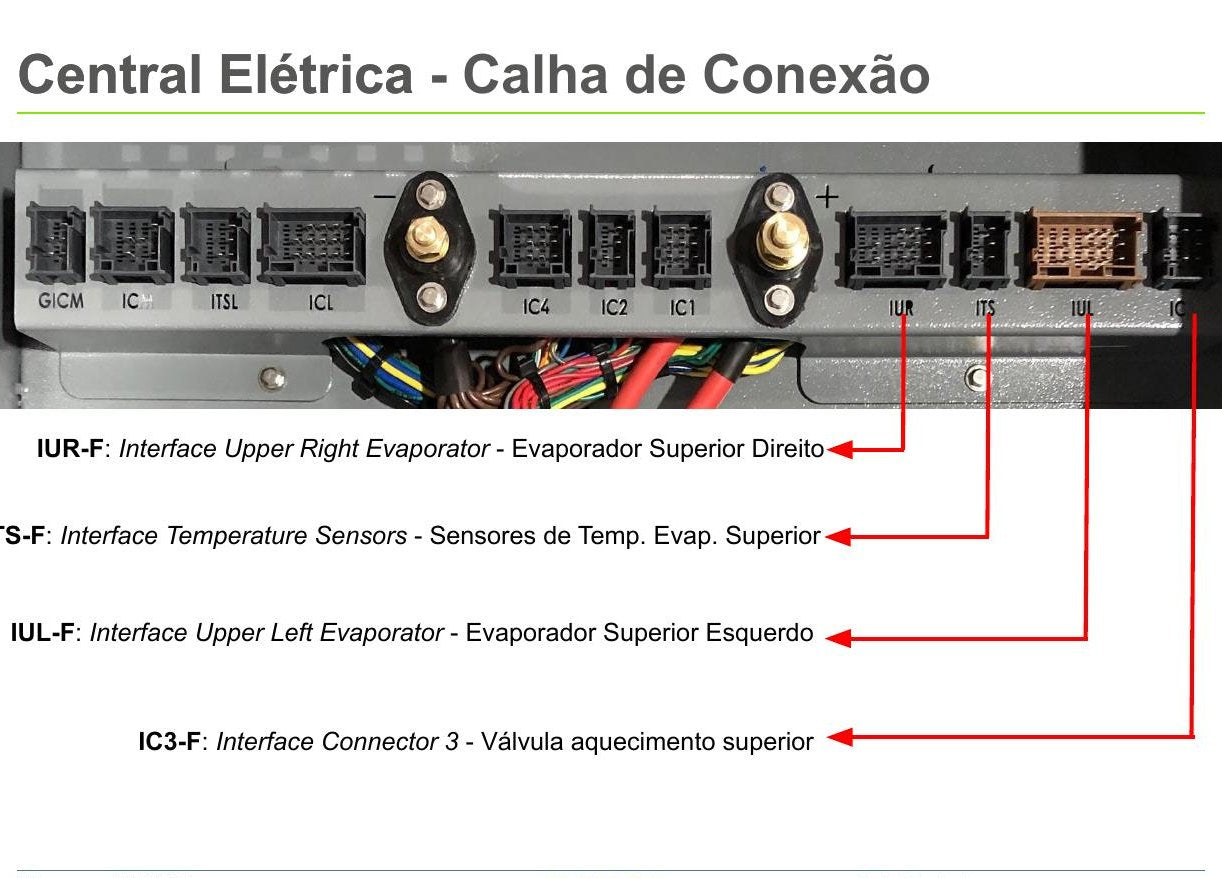

- Central Eletrica - evolucao, calha de conexao e combinacoes evaporador/condensador

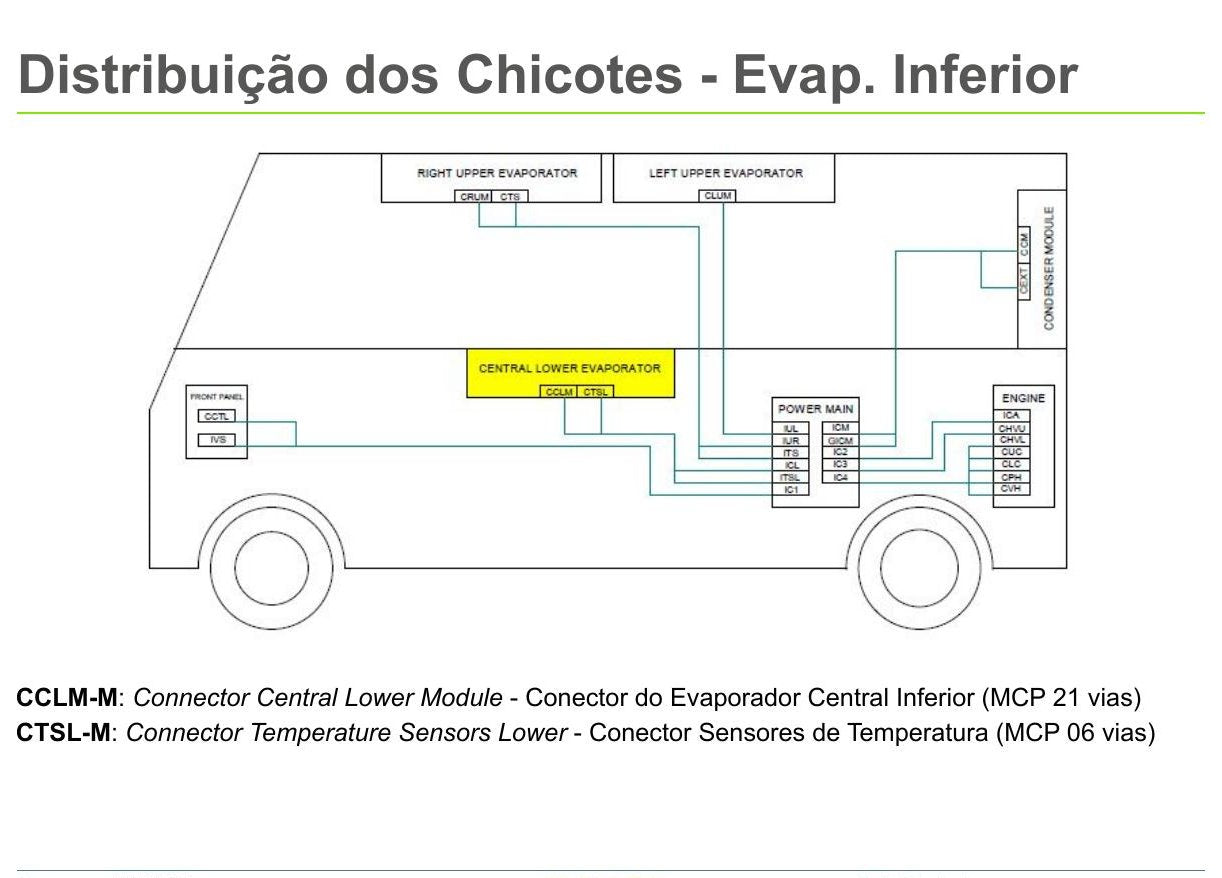

- Distribuicao dos chicotes: painel frontal, motor, central eletrica, condensador, evaporadores superior e inferior
- Diagrama Eletrico do evaporador com ventilador escova
- Diagrama Eletrico do condensador com ventilador escova
- Diagrama Eletrico do aquecimento (valvulas proporcionais, valvula solenoide, bomba de agua, convectores de piso)
- Ventilador Eletronico com e sem placa de rele; ventilador escova com placa de rele e resistor
- Tabela de conectores codificados (CCLM-M, CCM-M, CCTL-M, CHVU/HVL-M, CTS-M, CPH-M, CVH-M) com numero de vias
Por que este material vale a pena
- ✅ Localiza rápido o circuito, o fusível e o relé certos
- ✅ Diagramas com numeração de terminais e cores de fios
- ✅ Reduz o tempo de diagnóstico e evita retrabalho
- ✅ Acesso vitalício e entrega digital imediata
Para quem é
Indicado para Instaladores e tecnicos de climatizacao veicular de onibus, eletricistas de refrigeracao automotiva que trabalham com Ar Condicionado CC430 - DD e precisam de uma referência técnica confiável para diagnóstico e reparo.
Perguntas frequentes
Serve para qual veículo?
Ar Condicionado CC430 - DD.
Como recebo o arquivo?
Entrega 100% digital — você recebe o PDF por e-mail ou WhatsApp em minutos após a confirmação do pagamento.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu dispositivo para consulta offline e impressão.
