Este é o Diagrama Elétrico BMW K 1200 R (2005 em diante): 28 esquemas de fiação originais em 37 páginas de PDF em português, de ABS / painel de instrumentos até o ano-modelo 2005 a painel de instrumentos sem ABS com ESA a partir do ano-modelo 2006, com 193 componentes listados na legenda.
A K 1200 R é a naked da nova série K, com o quatro-cilindros transversal de 1.157 cm³ e suspensão dianteira Duolever. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- Cada um dos 28 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 193 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9006 – Computador de bordo (BC), A9190 – Unidade de comando ABS.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Circuitos separados por ano-modelo (2005, 2005–2006, 2006, 2007 em diante): você segue exatamente a fiação da sua versão.
- Inclui os circuitos de ABS, alarme antifurto (DWA), monitor de pressão dos pneus (RDC), ajuste eletrônico da suspensão (ESA), punhos aquecidos e computador de bordo, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- Sistema eletrônico do motor
- Motor de partida / alternador
- Sem alarme antifurto (DWA)
- Painel de instrumentos / computador de bordo sem ABS / ESA
- Sem alarme antifurto (DWA) / monitor de pressão dos pneus (RDC)
- Tomada / punhos aquecidos / conector de diagnóstico / conector SZ
- Distribuição de positivo e terra

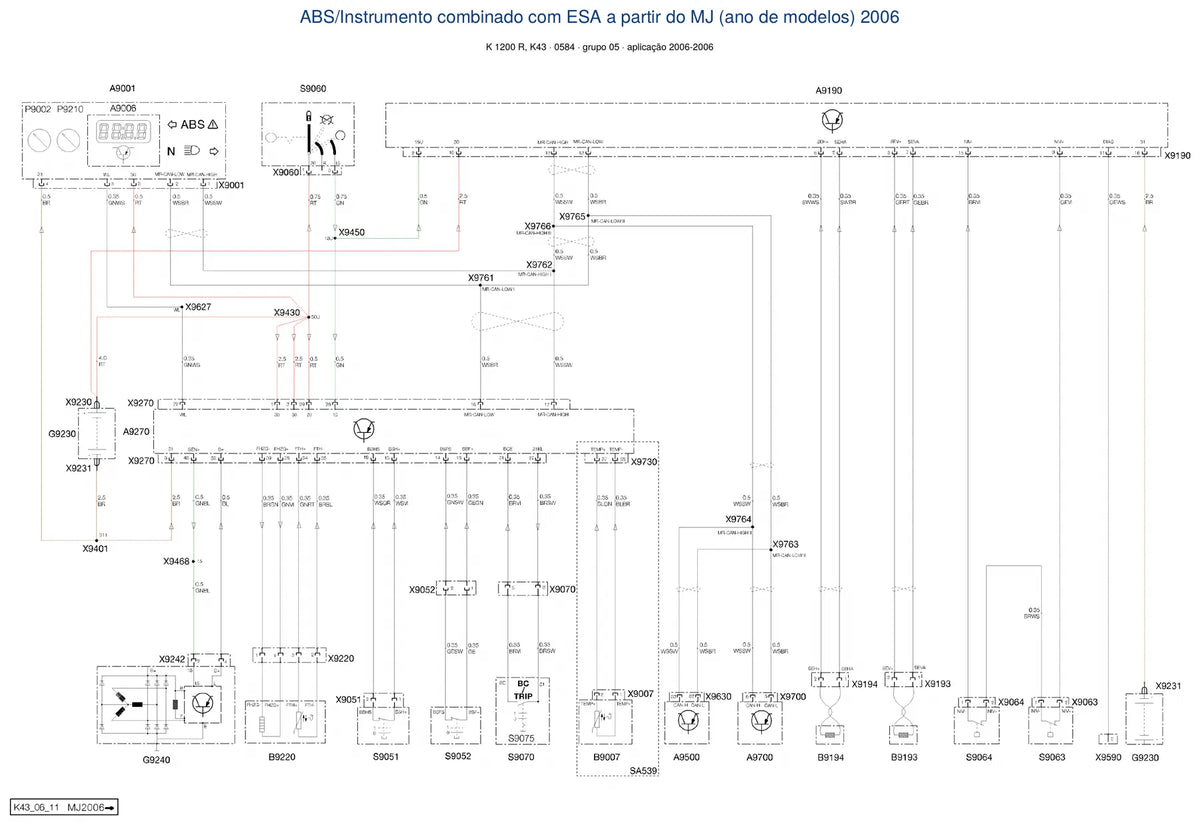

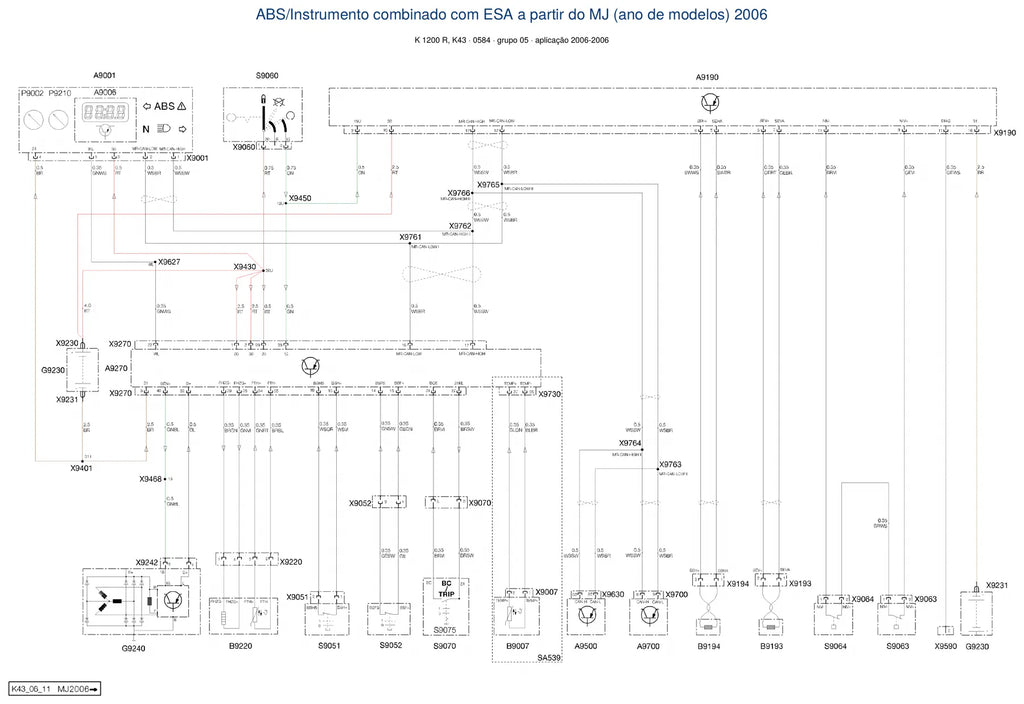

- ABS / painel de instrumentos / computador de bordo com ESA
- Iluminação / piscas / buzina sem ABS
- Iluminação / piscas / buzina com ABS
- ABS / painel de instrumentos / computador de bordo sem ESA
- Painel de instrumentos / computador de bordo sem ABS com ESA
…e mais 11 circuitos e variantes no mesmo arquivo.
Por que vale a pena
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Ajuda no diagnóstico de falhas de carga, partida, ABS e injeção, porque cada circuito está isolado em sua folha.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma K 1200 R da plataforma K43 (2005 em diante), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
O link de download chega assim que o pagamento é confirmado. É um PDF pesquisável — digite o código do componente e ele aparece.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
