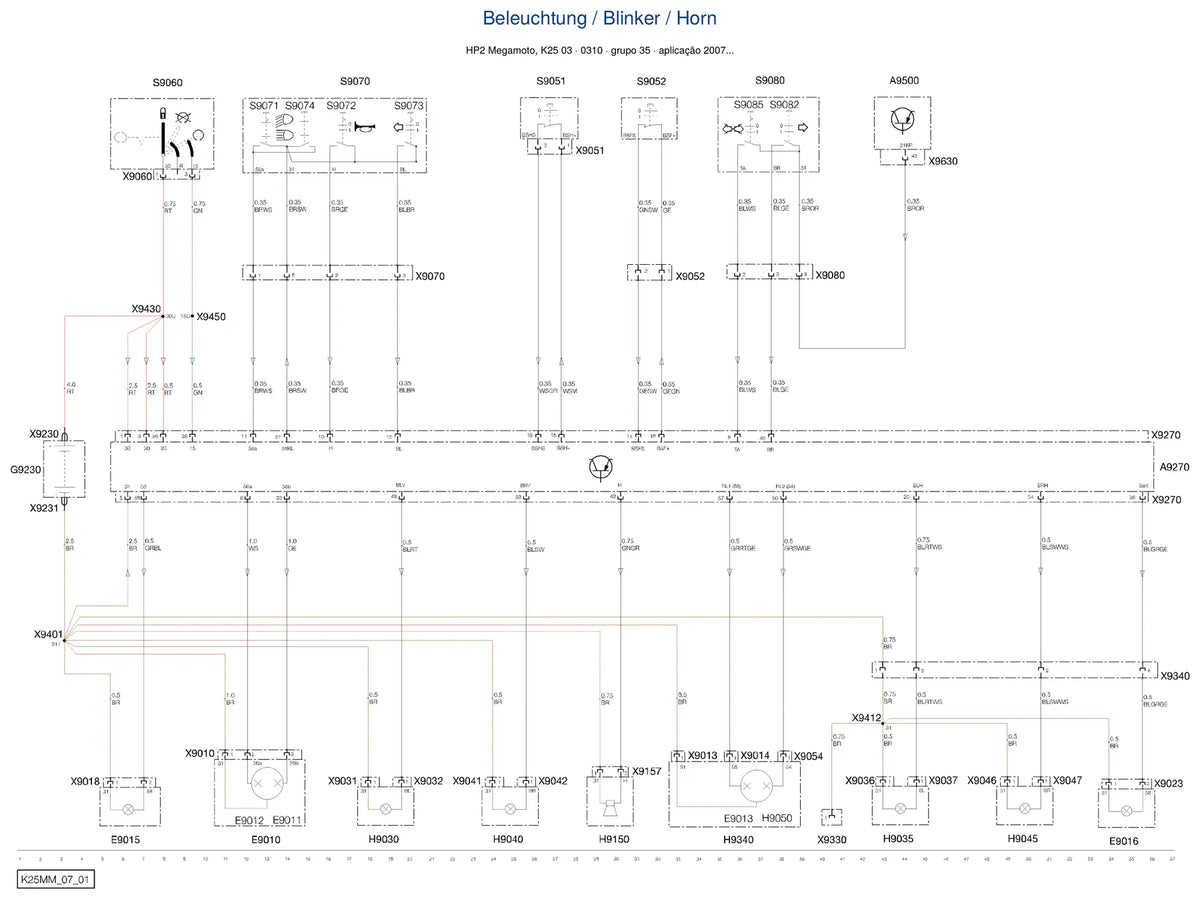

O Diagrama Elétrico BMW HP2 Megamoto reúne, em um PDF de 15 páginas em alemão, os esquemas de fiação de fábrica da supermotard HP2 Megamoto (2007 em diante). São 7 diagramas separados por sistema — de motor de partida / alternador a painel de instrumentos — e uma legenda com 147 componentes pelo código BMW.
A HP2 Megamoto é a supermotard boxer da linha HP, com rodas de 17 polegadas, freios radiais e a mesma base leve da HP2 Enduro. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- São 7 folhas de circuito independentes: dá para abrir direto no sistema que está dando problema.
- Legenda de 147 componentes no fim do arquivo, cada um pelo código BMW (A9001, A9270, A9500, B9210…) e pelo nome em alemão.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de punhos aquecidos.
- Títulos e legenda em alemão; os desenhos usam os códigos de componente e as siglas de cor padrão BMW, as mesmas de qualquer edição.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- Motor de partida / alternador
- Eletrônica do motor
- Distribuição de positivo e terra
- Tomada / punhos aquecidos / conector de diagnóstico / conector SZ
- Iluminação / piscas / buzina
- Painel de instrumentos
- Resistência terminal CAN
Na prática, ele serve para
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
Para quem é
Mecânicos e eletricistas de moto, lojas de acessórios, proprietários de BMW que fazem a própria manutenção e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma HP2 Megamoto da plataforma K25 03 (2007 em diante), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
Por download, em PDF, logo depois da confirmação do pagamento; a busca do leitor de PDF encontra qualquer código de componente.
É o manual de serviço?
Não. São só os diagramas elétricos da moto. Para procedimentos de oficina, torques e ajustes, veja os produtos relacionados.
Produtos relacionados
- Manual de Serviço BMW HP2 Megamoto 2007
- Manuais de Serviço Motos BMW — todos os modelos de 1994 a 2016
Garantias e suporte
- Download liberado assim que o pagamento é aprovado.
- Arquivo em PDF, compatível com computador, celular e tablet, e pode ser impresso.
- Reenvio gratuito se você perder o arquivo.
