O Diagrama Elétrico BMW HP2 Enduro reúne, em um PDF de 15 páginas em português, os esquemas de fiação de fábrica da enduro HP2 Enduro (2006 em diante). São 7 diagramas separados por sistema — de motor de partida / alternador a painel de instrumentos — e uma legenda com 156 componentes pelo código BMW.
A HP2 Enduro levou o boxer de 1.170 cm³ para o fora de estrada de verdade, com quadro treliçado, suspensão traseira a ar e peso reduzido. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- São 7 folhas de circuito independentes: dá para abrir direto no sistema que está dando problema.
- Legenda de 156 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, B9210 – Sensor da velocidade da viatura, B9220 – Bóia de nível do combustível.
- Conectores, pontos de terra e emendas aparecem com código próprio, e cada fio mostra bitola e cor.
- Inclui os circuitos de punhos aquecidos.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Circuitos cobertos
- Distribuição de positivo e terra
- Motor de partida / alternador
- Sistema eletrônico do motor

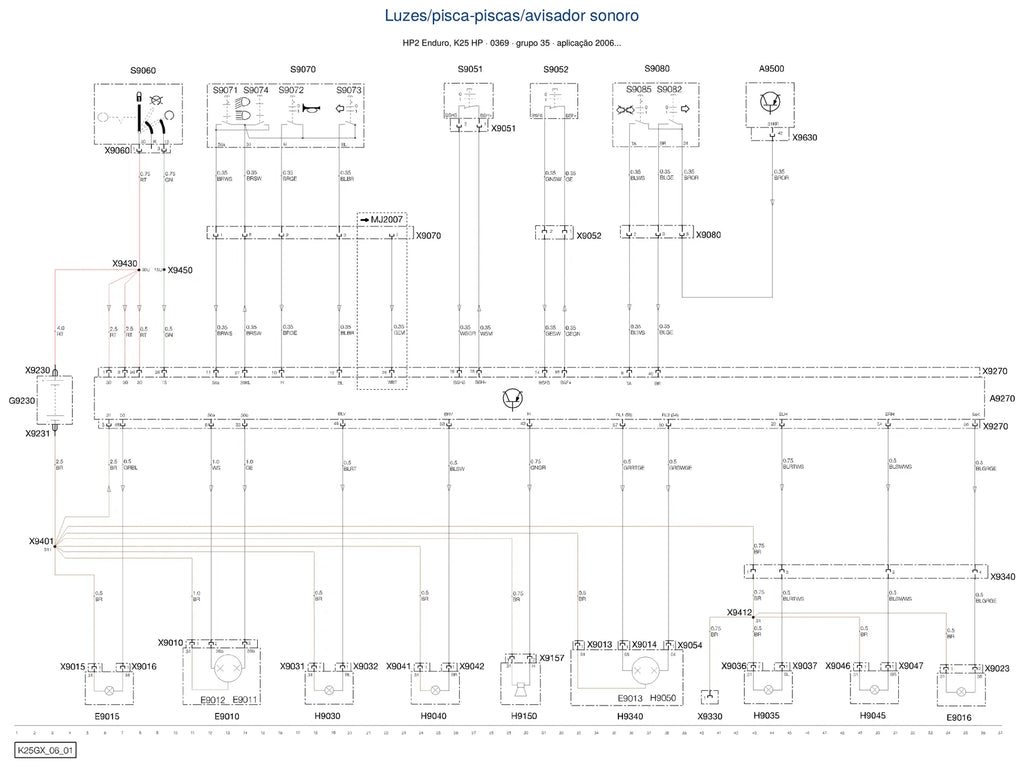

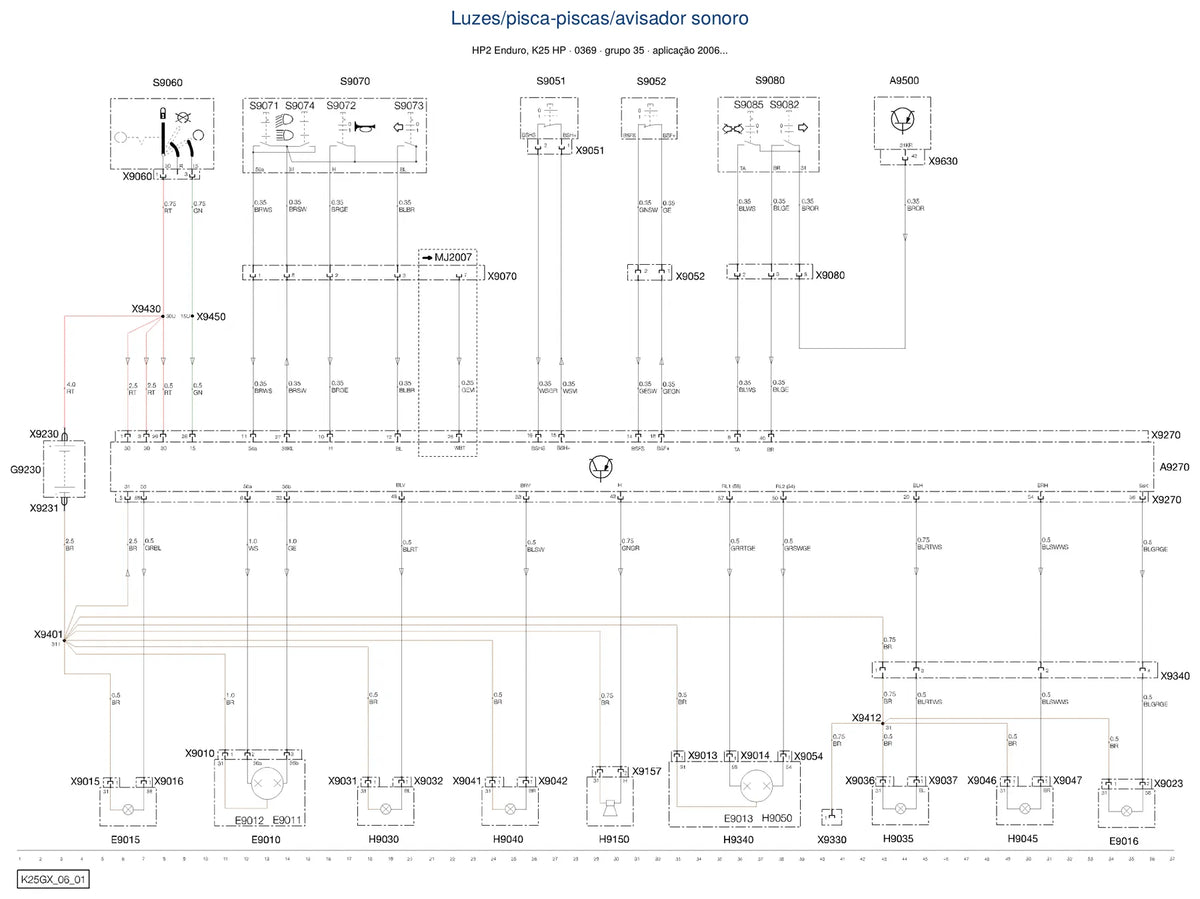

- Iluminação / piscas / buzina
- Painel de instrumentos
- Tomada / punhos aquecidos / conector de diagnóstico / conector SZ
- Resistência terminal CAN
Por que ter este diagrama
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma HP2 Enduro da plataforma K25 HP (2006 em diante), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não. São só os diagramas elétricos da moto. Para procedimentos de oficina, torques e ajustes, veja os produtos relacionados.
