Este é o Diagrama Elétrico BMW F 800 S (2006 em diante): 11 esquemas de fiação originais em 19 páginas de PDF em português, de ABS / painel de instrumentos a painel de instrumentos / computador de bordo sem ABS, com 150 componentes listados na legenda.
A F 800 S estreou o bicilíndrico paralelo de 798 cm³ da BMW, com transmissão final por correia e carenagem esportiva compacta. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- Cada um dos 11 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 150 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9006 – Computador de bordo (BC), A9190 – Unidade de comando ABS.
- Conectores, pontos de terra e emendas aparecem com código próprio, e cada fio mostra bitola e cor.
- Inclui os circuitos de ABS, alarme antifurto (DWA), punhos aquecidos e computador de bordo, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- ABS / painel de instrumentos / computador de bordo
- ABS / painel de instrumentos
- Motor de partida / alternador
- Painel de instrumentos sem ABS

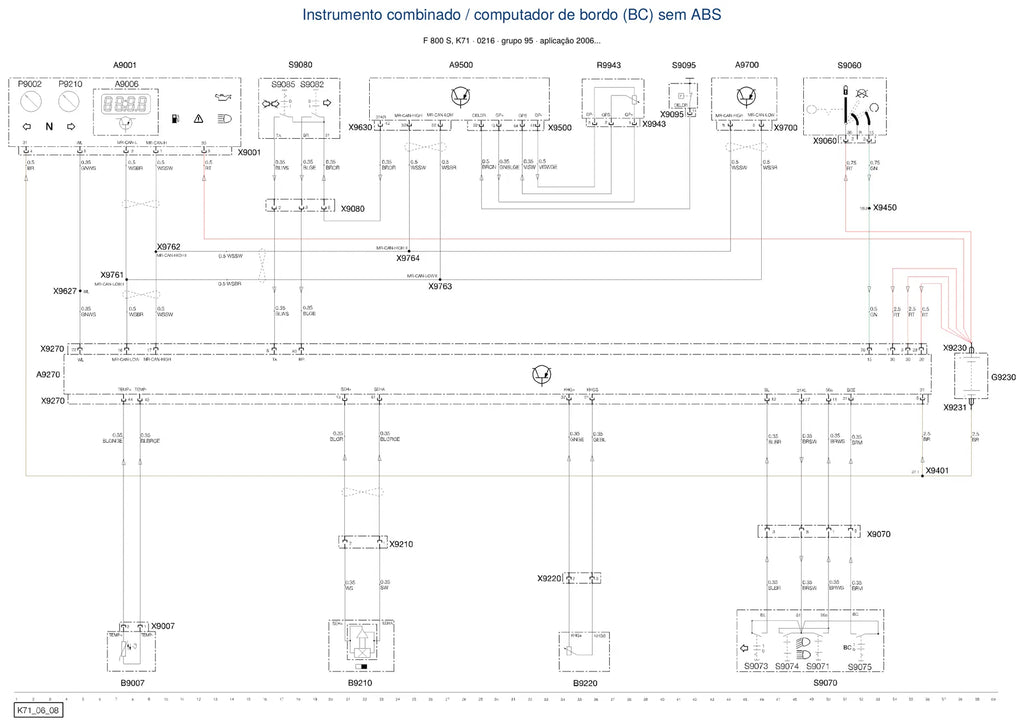

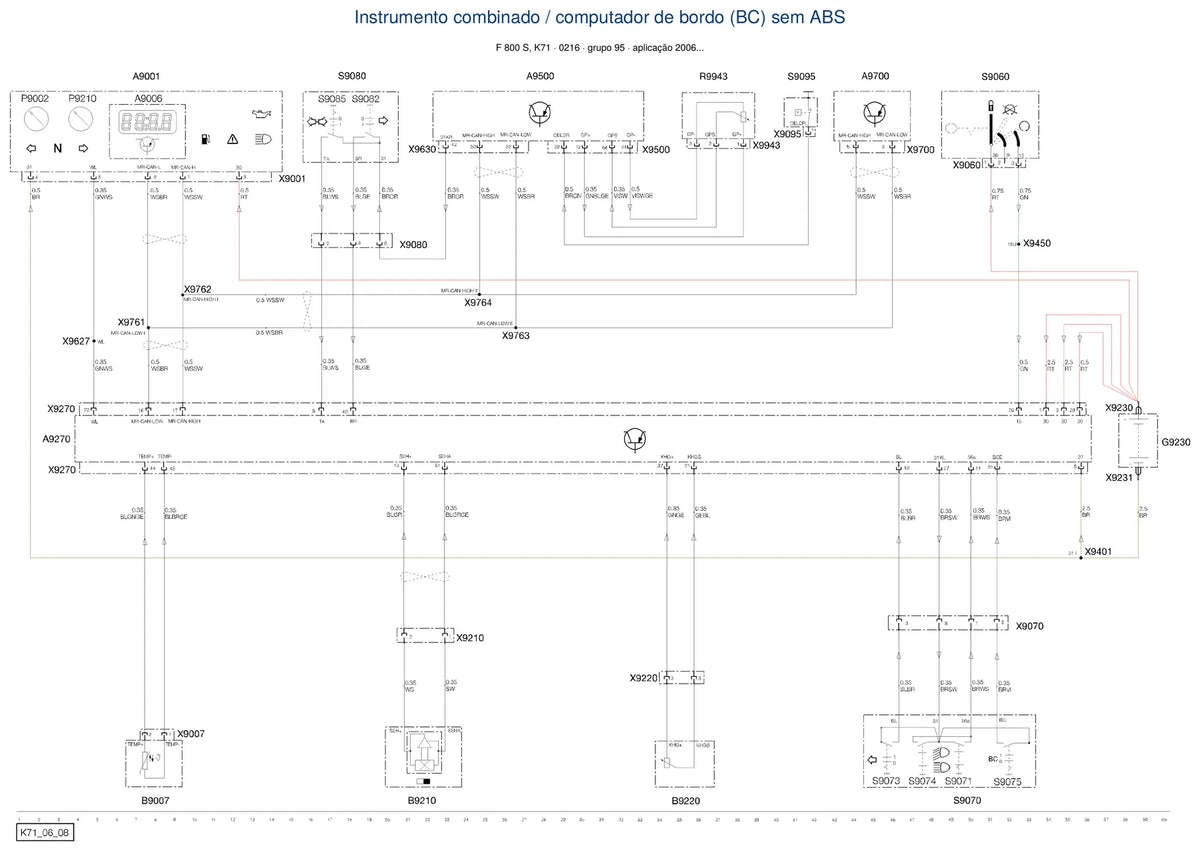

- Painel de instrumentos / computador de bordo sem ABS
- Sistema eletrônico do motor
- Alarme antifurto (DWA)
- Tomada / punhos aquecidos / conector de diagnóstico / conector SZ
- Sem alarme antifurto (DWA)
- Distribuição de positivo e terra
- Iluminação / piscas / buzina
Por que vale a pena
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma F 800 S da plataforma K71 (2006 em diante), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Em fio bicolor, a primeira sigla é a cor de base e a segunda a da listra (RTWS = vermelho com branco).
Como recebo?
Por download, em PDF, logo depois da confirmação do pagamento; a busca do leitor de PDF encontra qualquer código de componente.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
