Este é o Diagrama Elétrico BMW F 650 ST (plataforma E169 S): 3 esquemas de fiação originais em 8 páginas de PDF em português, de motor de partida / alternador a piscas com buzina, com 56 componentes listados na legenda.
A F 650 ST (Strada) é a irmã de asfalto da Funduro: mesmo motor monocilíndrico de 652 cm³, roda dianteira menor e posição mais urbana. É o mapa que falta quando a pane é elétrica.
Destaques deste material
- São 3 folhas de circuito independentes: dá para abrir direto no sistema que está dando problema.
- Legenda de 56 componentes no fim do arquivo, com código e nome — por exemplo A9003 – Painel das luzes de controlo, A9004 – Relógio, A9020 – Relé de pisca-piscas.
- Cada fio traz a seção em mm² e a sigla da cor; a grade numerada na borda da folha ajuda a localizar componentes e emendas.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- Motor de partida / alternador
- Piscas com buzina

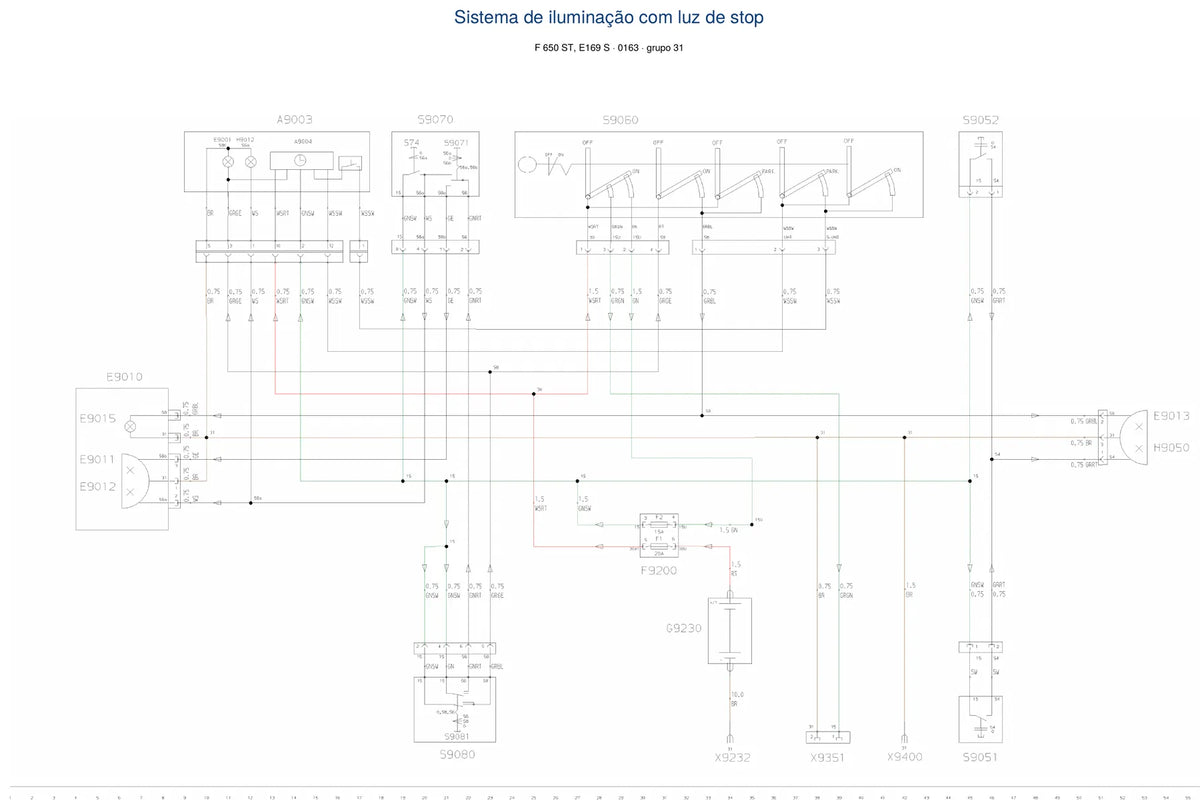

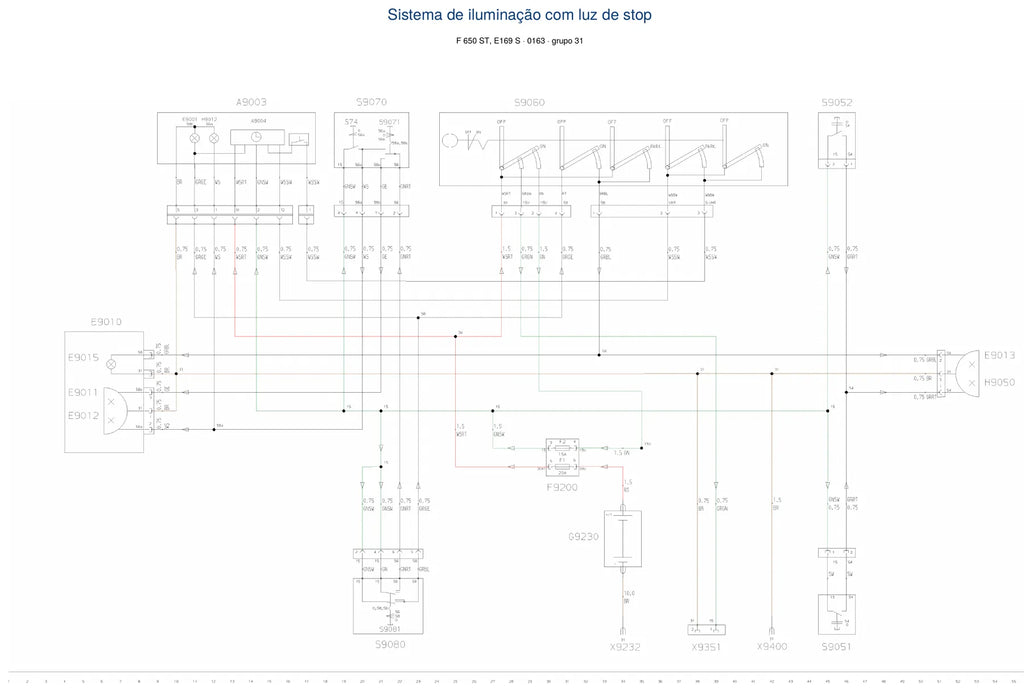

- Iluminação com luz de freio
Na prática, ele serve para
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Ele cobre a F 650 ST plataforma E169 S (plataforma E169 S), incluindo as variações de ano e de opcionais. Para ter certeza, mande o número do chassi no WhatsApp antes da compra.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
Por download, em PDF, logo depois da confirmação do pagamento; a busca do leitor de PDF encontra qualquer código de componente.
É o manual de serviço?
Não. São só os diagramas elétricos da moto. Para procedimentos de oficina, torques e ajustes, veja os produtos relacionados.
Produtos relacionados
Garantias e suporte
- Download liberado assim que o pagamento é aprovado.
- Arquivo em PDF, compatível com computador, celular e tablet, e pode ser impresso.
- Perdeu o arquivo? Reenviamos sem custo.
- Dúvidas antes da compra: WhatsApp (62) 99846-7503 ou contato@catalogoeservico.com.br.
