O Diagrama Elétrico BMW F 650 CS reúne, em um PDF de 18 páginas em português, os esquemas de fiação de fábrica da roadster F 650 CS (plataforma K14 02). São 8 diagramas separados por sistema — de ABS a punhos aquecidos — e uma legenda com 177 componentes pelo código BMW.
A F 650 CS Scarver trouxe transmissão final por correia dentada, rodas de liga de cinco raios e um porta-objetos no lugar do tanque, com o combustível sob o banco. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- 8 esquemas de fiação por sistema, cada um em folha própria, com o nome do circuito e a aplicação no alto da folha.
- Legenda de 177 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9004 – Relógio, A9020 – Relé de pisca-piscas.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- ABS
- Sistema eletrônico do motor
- Distribuição de positivo e terra, fusíveis

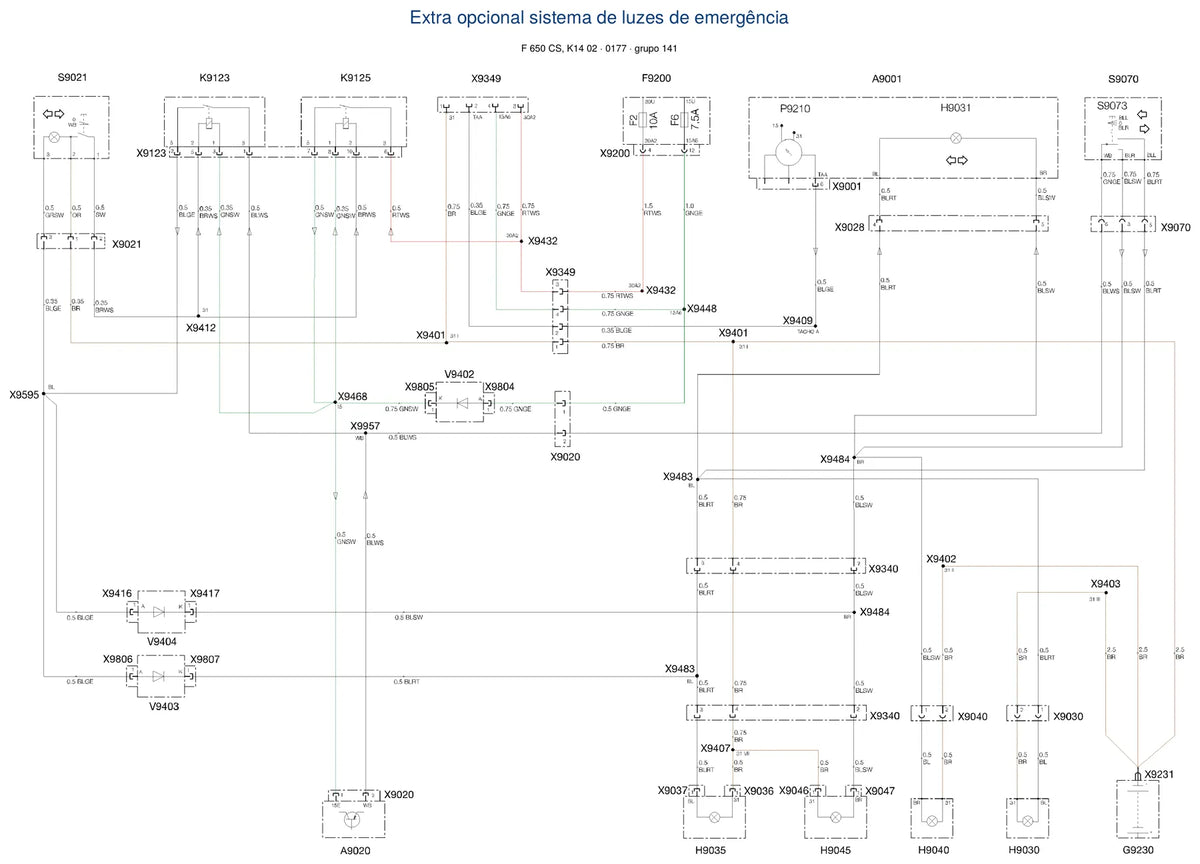

- Pisca-alerta (opcional)
- Punhos aquecidos
- Iluminação / luz de freio / painel de instrumentos (com ABS)
- Motor de partida / alternador / conector de diagnóstico
- Iluminação / luz de freio / painel de instrumentos (sem ABS)
Na prática, ele serve para
- Ajuda no diagnóstico de falhas de carga, partida, ABS e injeção, porque cada circuito está isolado em sua folha.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
Para quem é
Mecânicos e eletricistas de moto, lojas de acessórios, proprietários de BMW que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma F 650 CS da plataforma K14 02 (plataforma K14 02), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Em fio bicolor, a primeira sigla é a cor de base e a segunda a da listra (RTWS = vermelho com branco).
Como recebo?
Por download, em PDF, logo depois da confirmação do pagamento; a busca do leitor de PDF encontra qualquer código de componente.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
