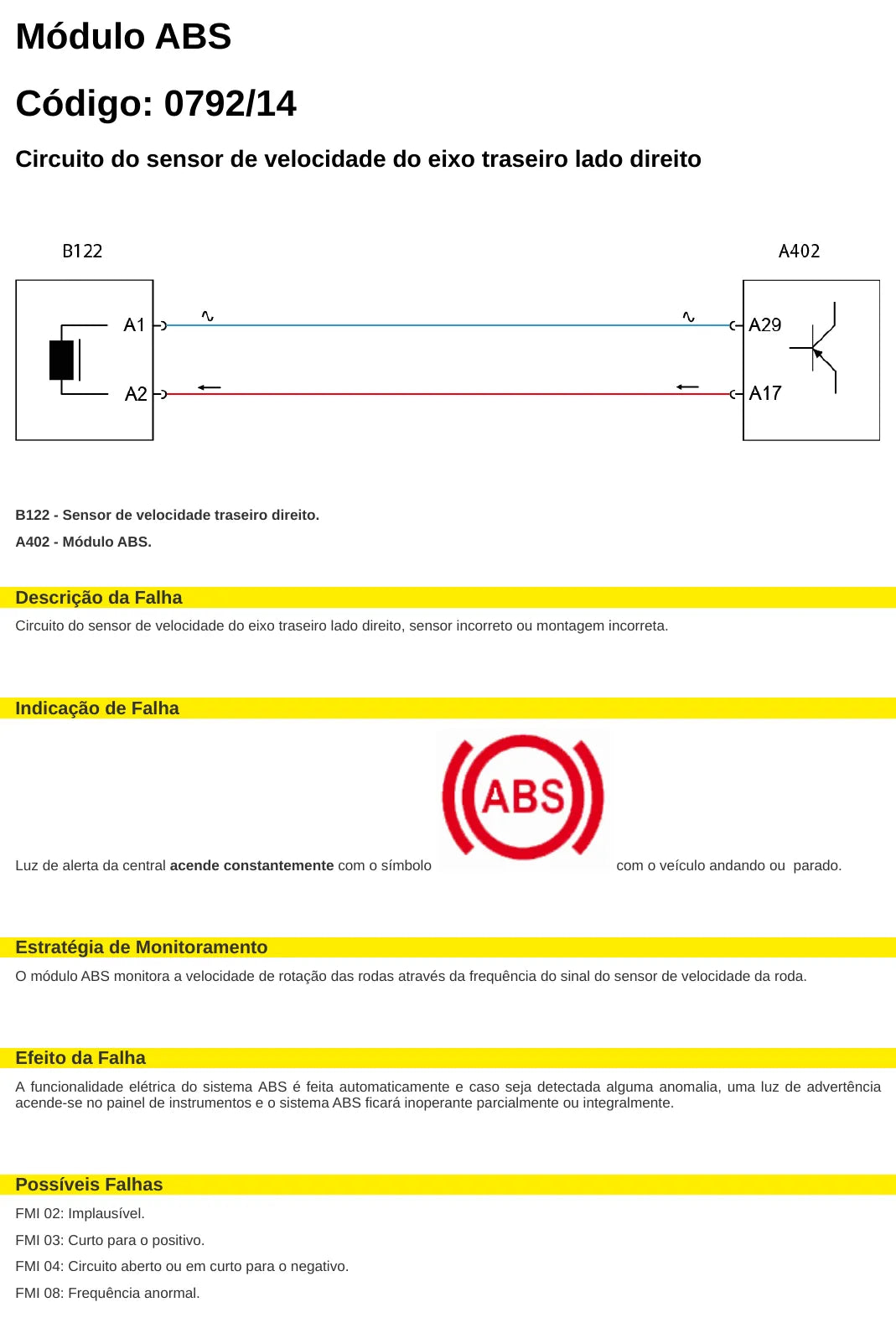

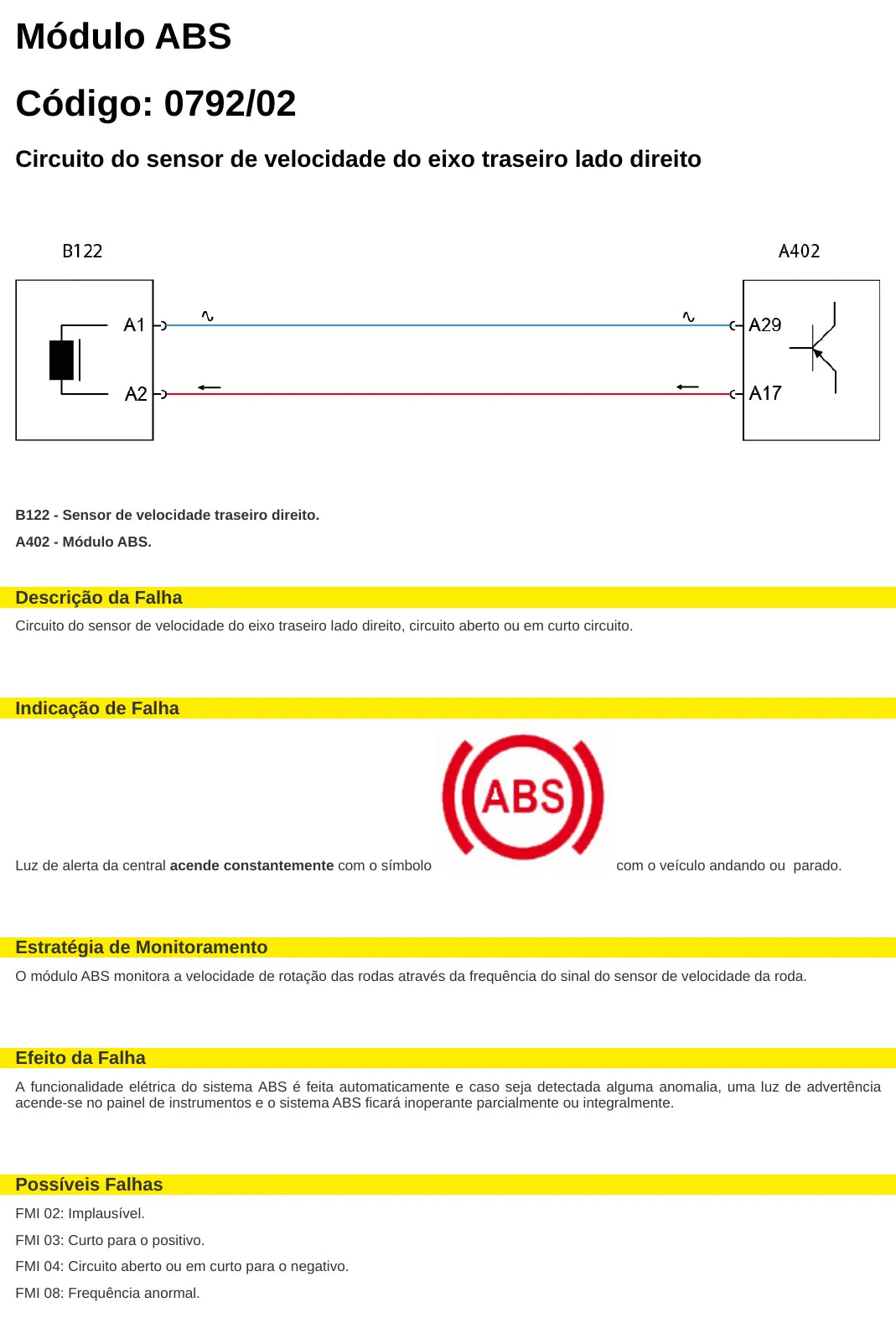

O manual de diagnóstico de falhas do módulo ABS Bosch para Caminhão leve Volkswagen Delivery Euro 5 é o documento técnico em PDF, com 123 páginas em português, que cobre 28 códigos de falha — cada um com descrição, indicação no painel, estratégia de monitoramento, efeito no funcionamento, causas prováveis por FMI, esquema elétrico com conectores e pinos, e o passo a passo do teste até a liberação do veículo. Aplicação: Delivery 5-150.
Luz de ABS acesa não é sintoma de uma peça só: pode ser sensor de roda, chicote, válvula moduladora ou o próprio módulo.
O Delivery 5-150 não usa o ABS Knorr do resto da linha: ele sai com módulo Bosch, com códigos e pinagem próprios. Este volume é o desse módulo — não serve para os Worker e Constellation.
Destaques deste material
- Esquema elétrico por código, com conector e pino identificados.
- Tabela de FMI por código, separando sinal alto, baixo, implausível e ausente.
- Capítulo de medições com multímetro, com os cuidados de conector e pino.
- Legenda de componentes em cada circuito, com a identificação usada no veículo.
- 28 códigos de falha, cada um resolvido do sintoma até a decisão final.
- Indicação de como a falha aparece no painel: qual luz acende e se há alarme sonoro.
- Índice navegável: clicou no código, caiu na página.
O que este manual cobre
- Circuito do sensor de velocidade frontal lado esquerdo
- Circuito do sensor de velocidade frontal lado direito
- Circuito do sensor de velocidade do eixo traseiro lado esquerdo
- Circuito do sensor de velocidade do eixo traseiro lado direito
- Tensão de alimentação do módulo
- Falha interna do módulo

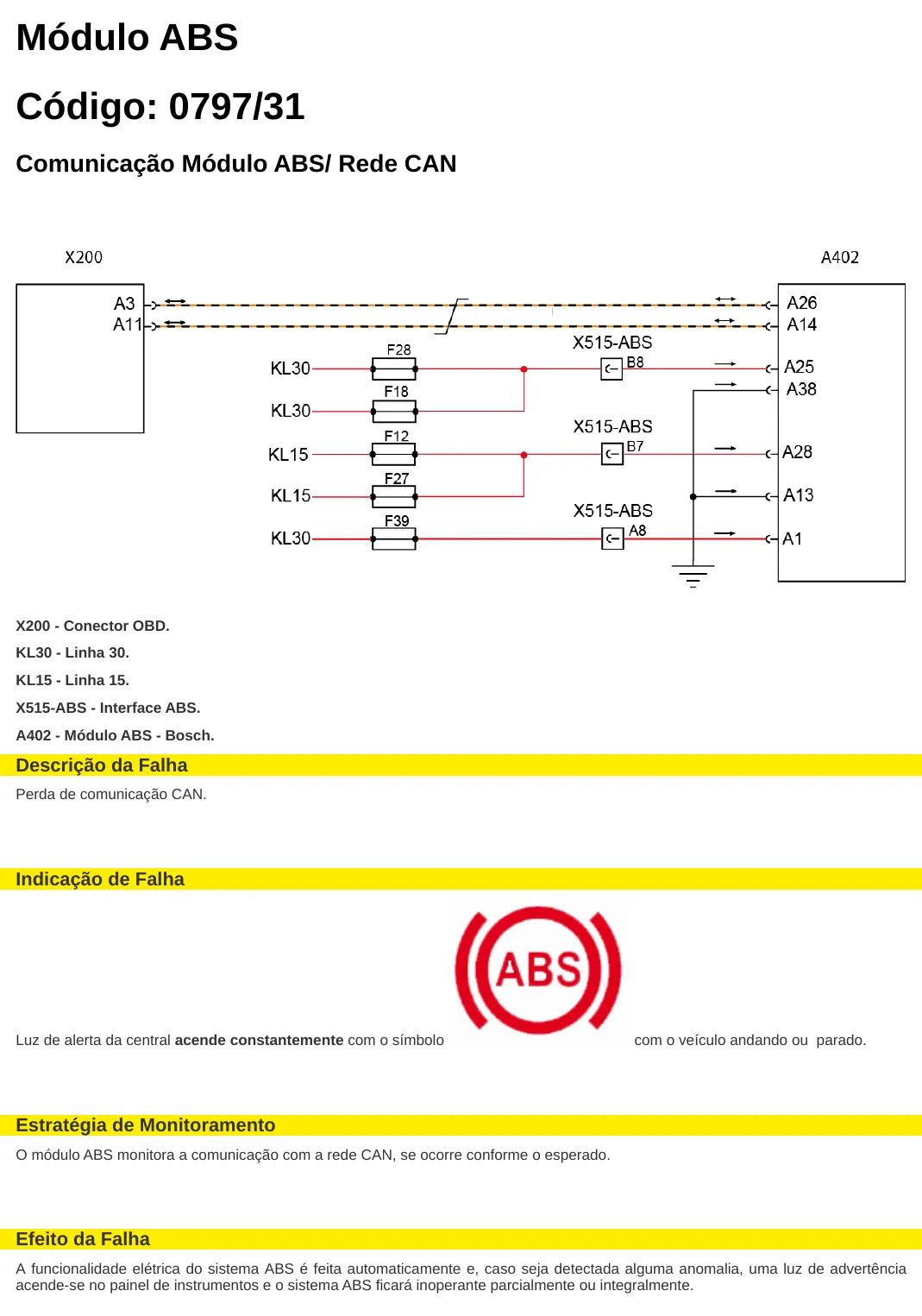

- Comunicação Módulo ABS/ Rede CAN
Por que vale a pena
- O esquema elétrico vem junto do código, com número de conector e número de pino — você não precisa abrir outro documento no meio do serviço.
- A tabela de FMI separa sinal alto, sinal baixo, sinal implausível e ausência de sinal — três defeitos diferentes que o painel mostra com o mesmo número.
- O fluxograma termina em uma decisão: reparar o chicote, trocar o componente ou liberar o veículo.
- Mostra em quais outros módulos a mesma falha costuma gravar código, para você não caçar defeito no lugar errado.
- Indica quando o código é condição de operação e deve ser apagado, evitando troca de peça boa.
- Serve de roteiro para padronizar o diagnóstico entre mecânicos diferentes da mesma oficina.
Para quem é
- Mecânico de linha pesada que atende frota e precisa fechar o diagnóstico no mesmo dia.
- Auto elétrica que faz diagnóstico com scanner e multímetro e precisa do valor de referência.
- Frotista e mantenedor que quer conferir o laudo antes de autorizar a troca de um módulo.
- Eletricista automotivo que trabalha com chicote, conector e rede CAN de caminhão e ônibus.
Perguntas frequentes
Quantos códigos tem?
São 28 códigos, cada um com descrição, causas por FMI, esquema elétrico e passo a passo do teste.
Serve para o meu modelo?
Atende Delivery 5-150. Confira o seu modelo nessa lista antes de comprar.
O documento está em português?
Sim. Todo o conteúdo é em português do Brasil, incluindo os esquemas e os fluxogramas.
Abre no celular?
Abre. É um PDF comum, que roda em qualquer leitor de celular, tablet ou computador, sem programa especial.
Preciso de scanner para usar?
Ajuda, mas não é obrigatório. O volume traz o capítulo de uso da ferramenta VCO-950 e também os procedimentos com multímetro, que resolvem boa parte dos testes.
