Descrição
Especificações
Catálogo de Peças Volkswagen Saveiro G3 (2002-2006) — documento técnico em PDF com 572 páginas em português. Aplicação: Saveiro G3 06/2002 a 03/2005 — inclui o motor 1.9 diesel. Aqui está a estrutura completa do veículo em desenho: motor, transmissão, suspensão, carroçaria e elétrica, com o número original de cada item.
Aplicação exata
A aplicação declarada no próprio documento é: Folha de rosto (p. 1): "Catálogo Peças Vw Saveiro G3 2002 - 2006"; Cabeçalho de todas as 571 páginas de conteúdo: "Saveiro 06/02" + código de grupo; Motorizações a gasolina/álcool na prancha 100-10: "1.6/1.8/2.0 L" / "AP" / "4 CILINDROS: UDH/UNF/UPD/UQG/BJF/BJY"; Motorização diesel na prancha 129-47: "1.
Anos: 06/2002 a 03/2005 pelos dados internos (datas de vigência de 01/06/02 até 31/03/05, com a esmagadora maioria começando em 01/06/02); não há nenhum registro de 2006 apesar do título da folha de rosto e do nome do arquivo
O que se destaca neste catálogo
- Formato PDF pesquisável: dá para buscar o número da peça direto no leitor de PDF.
- Há pranchas de reserva com aviso trilíngue em imagem (sem camada de texto): "SERÁ ILUSTRADO NAS PRÓXIMAS EDIÇÕES / SERÁ ILUSTRADO EN LAS PRÓXIMAS EDICIONES / WILL BE ILLUSTRATED IN THE NEXT EDITIONS" — ex.: p. 478, grupo 911-2A SINÓPTICO DO MOTOR DE ARRANQUE (11 páginas do tipo).
- Além dos motores AP a gasolina/álcool, o catálogo cobre a Saveiro 1.9 DIESEL: a prancha 129-47 (p. 76) traz "PARA MOTOR: 1.9 L DIESEL — 4 CILINDROS: 1Y/BGG" — motorização ausente do nome do arquivo.
- Pick-up confirmada por peça e por imagem: 17 ocorrências de "CAPOTA 'MARITIMA'", divididas em dois grupos por data (864-70 até 31.12.2002 e 864-75 a partir de 01.01.2003).
- 3.826 números de peça; prefixos 377 (1.000 ocorrências, família Gol/Parati/Saveiro), 5X0 (478), 5X7 (280), 376 (250) e 026/028 (motor AP).
- Layout diferente de todo o resto do lote: páginas A4 retrato sem os logotipos Audi/SEAT/VW e sem a linha de edição; o conteúdo do catálogo ocupa apenas a metade superior da folha, deixando ~40% de área em branco.
- A data de vigência mais recente do arquivo inteiro é 31/03/05 — não existe nenhum registro de 2006, embora tanto a folha de rosto quanto o nome do arquivo digam "2002 - 2006".
Grupos de peças, um por um
Grupos tirados do índice do próprio arquivo:
- 100/103 Motor completo e parcial AP, bloco dos cilindros e peças de fixação do motor
- 103/109 Cabeçote dos cilindros, comando de válvulas e correia/polia
- 105/107 Árvore de manivelas, biela e pistão
- 115/121 Bomba de óleo, bomba d'água, arrefecimento a água e radiador
- 129/145 Coletor de admissão, coletor do gás de escape, polia, correia trapezoidal, suporte da bomba hidráulica e tensionador
- 141 Embreagem
- 201/253 Reservatório, mangueira e tubulação de combustível, mecanismo automático de partida e tubo de escapamento

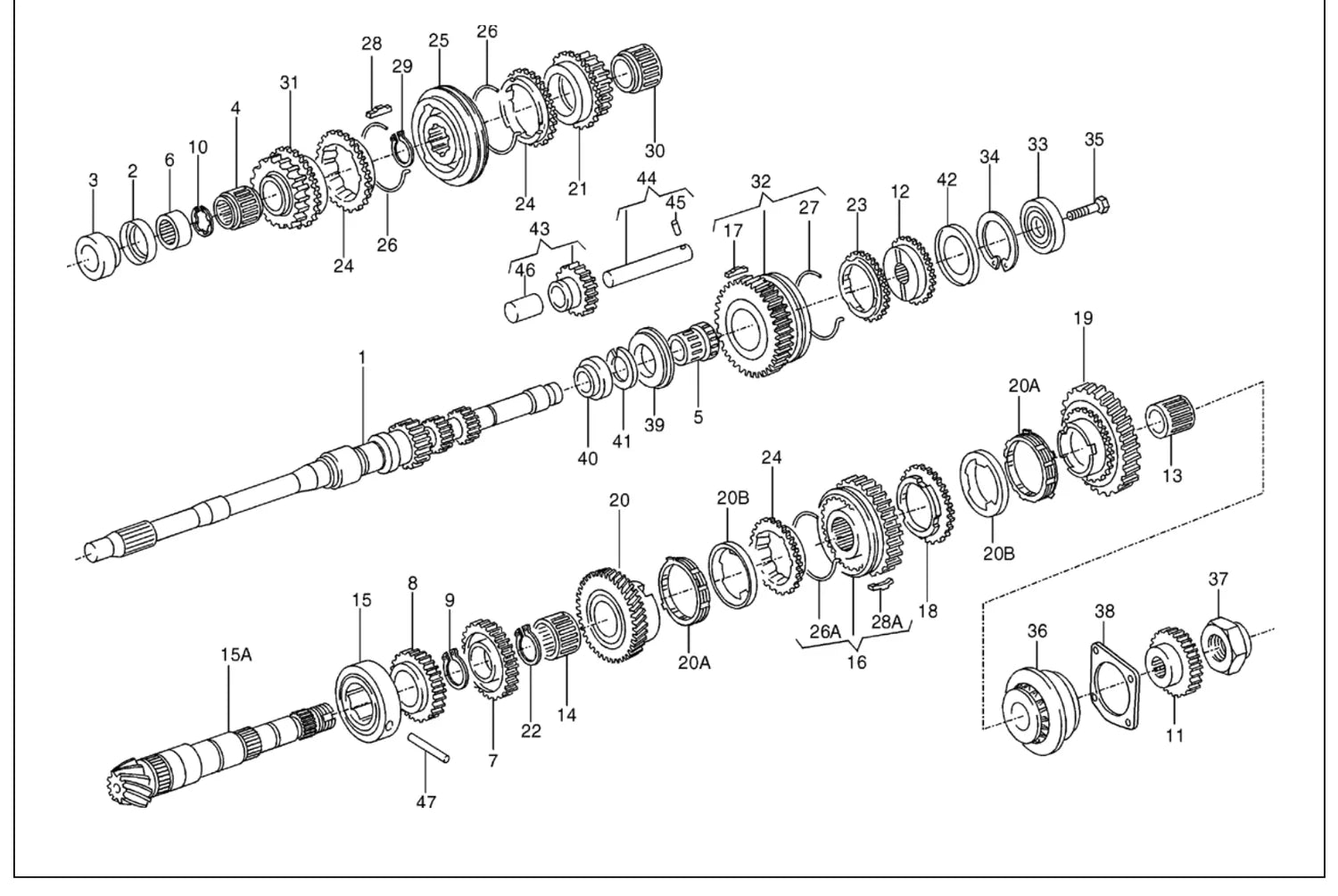

- 300-3xx Caixa de mudanças completa, corpo da caixa, engrenagens e eixos, alavanca seletora e suporte da caixa
- 400-4xx Semi-eixo articulado, diferencial, suspensão dianteira e braço transversal
- 419/422 Mecanismo e barra de direção, coluna e volante de direção e bomba de óleo hidráulico
- 5xx Corpo do eixo traseiro e suspensão traseira
- 6xx Freio a disco, freio a tambor, cilindro mestre, cilindro de roda, tubos de freio, rodas de aço e de alumínio e fixação da roda sobressalente (601-80)
- 7xx Mecanismo de mudança, alavanca do freio de mão, mecanismo dos pedais e pedal do acelerador

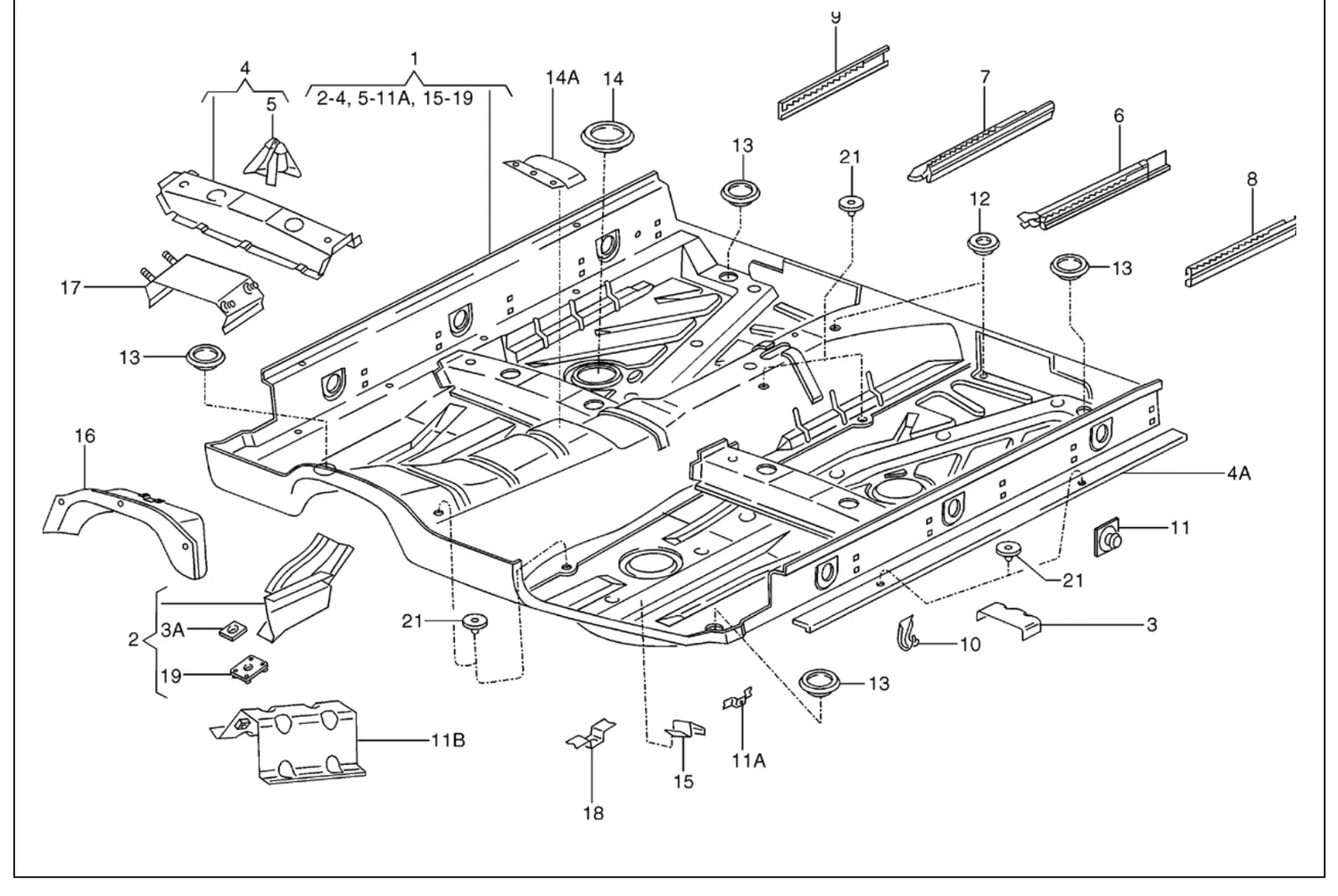

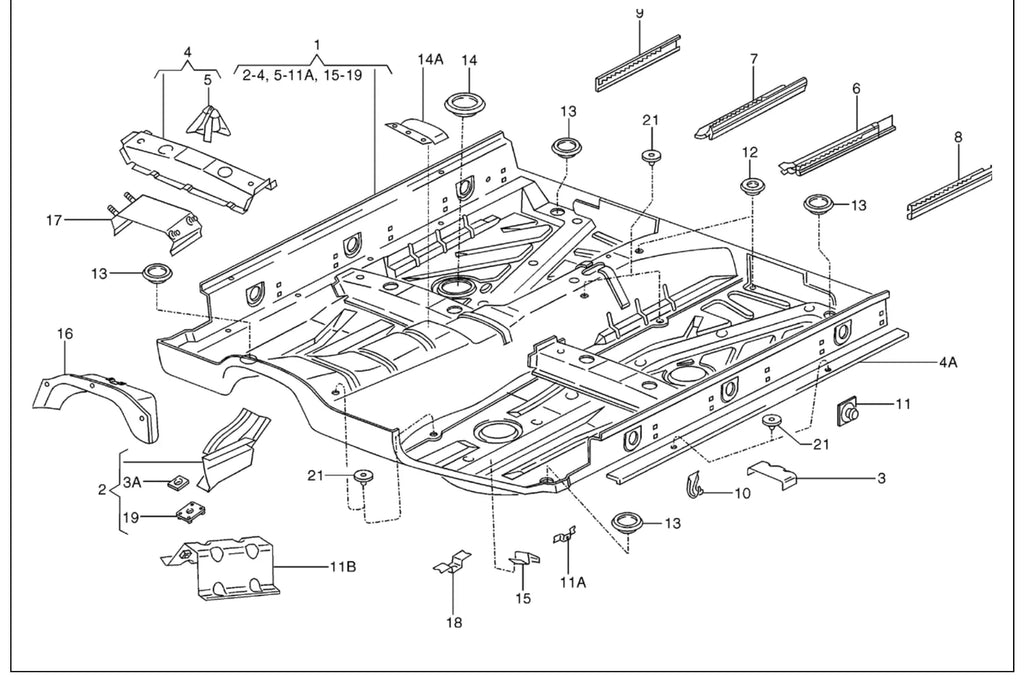

- 8xx Carroçaria, assoalho, para-choques e painéis
- 819/82x Caixa de ventilação, caixa de distribuição de ar e portas com fechaduras (837-05) e maçanetas
- 857/863/864 Painel de instrumentos, revestimento da porta, isolante acústico, espuma de enchimento e capota marítima da caçamba
- 88x Assentos, encostos e cintos de segurança

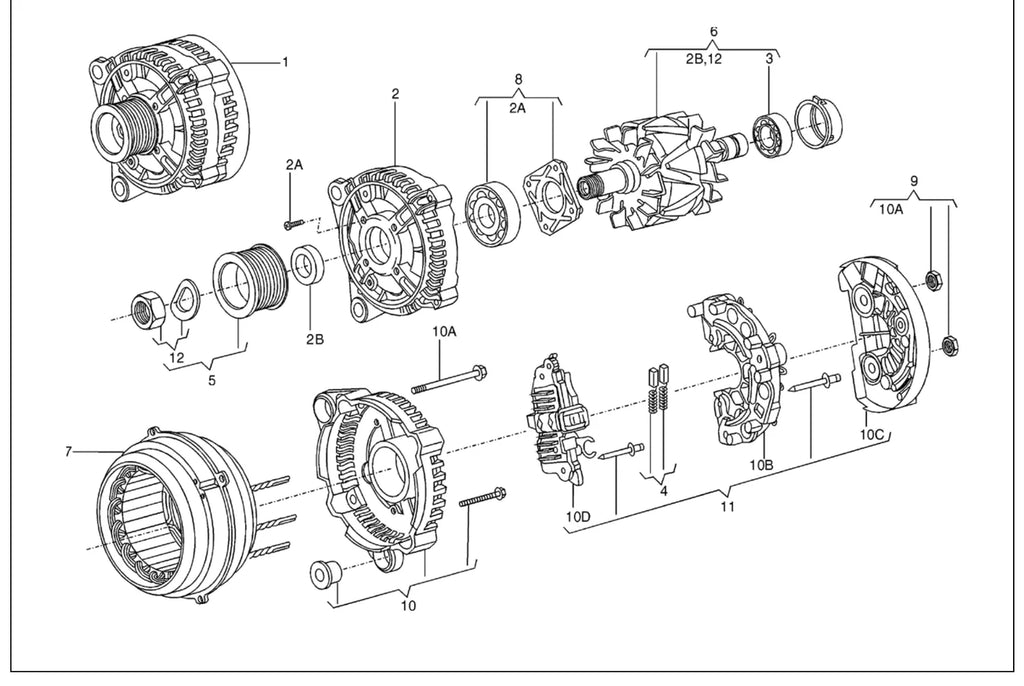

- 9xx Alternador, motor de partida, distribuidor e sistema de ignição, unidade de controle para motor e central elétrica/caixa de fusíveis
São 19 grupos no total dentro do catálogo.
Por que vale a pena
- Dá autonomia para quem faz a própria manutenção, sem depender de agenda de concessionária.
- Você imprime só a prancha do conjunto em que vai trabalhar.
- Um arquivo só resolve consulta no balcão, na bancada e em campo.
- Facilita achar equivalente no mercado: com o código original a busca fica objetiva.
- Evita comprar o kit errado por causa de diferença de ano-modelo ou de motorização.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
Indicado para
- Restaurador de carro antigo
- Balconista que precisa conferir aplicação
- Proprietário que faz a própria manutenção
- Colecionador e clube de modelo antigo
- Oficina mecânica e funilaria
Perguntas frequentes
Serve para o meu ano?
A aplicação declarada no próprio documento está nas especificações acima. Na dúvida, chame no WhatsApp com o modelo e o chassi que a gente confere junto.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
E se eu não achar a peça dentro do arquivo?
Chame no WhatsApp. A gente indica em qual grupo e em qual página aquele conjunto está.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de peça.
Dá para imprimir?
Dá. Você pode imprimir o catálogo inteiro ou só a prancha que precisa naquele serviço.
